CHƯƠNG 3
MẠCH ĐIỆN XOAY CHIỀU
HÌNH SIN BA PHA
07/09/2021 1
3.1.1. Nguồn ba pha đối xứng
3.1. KHÁI NIỆM CHUNG VỀ MẠCH BA PHA

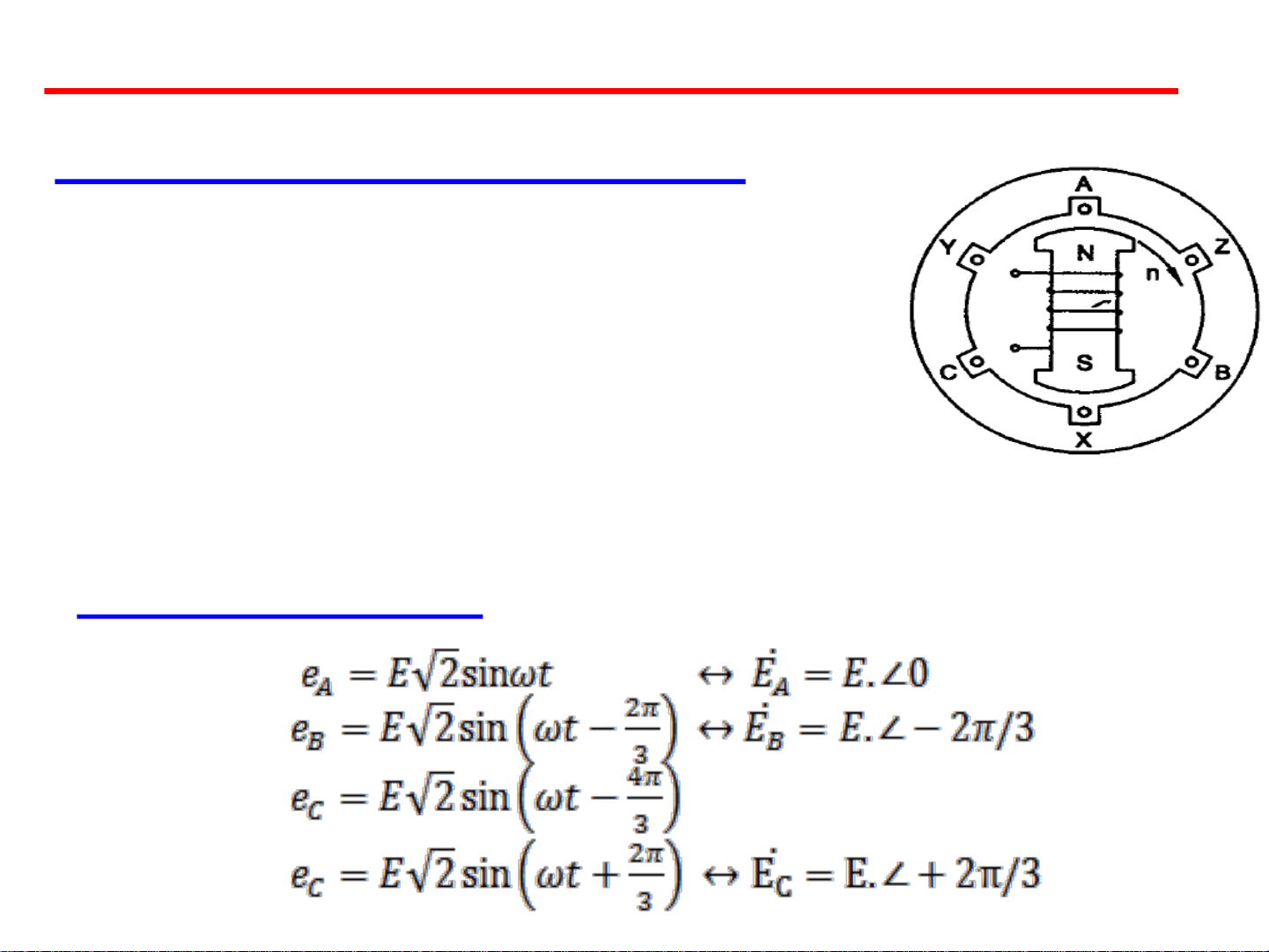

Máy phát điện đồng bộ ba pha (MFĐ)
• Phần tĩnh – stator: Lõi thép (lá thép ktđ)gồm 6
rãnh. Các rãnh đặt ba cặp dây quấn AX, BY, CZ
có cùng số vòng dây và lệch nhau một góc 2π/3
trong không gian.
• Phần quay –rotor: Nam châm điện.
Đơn giản là nam châm vĩnh cửu: N – S
07/09/2021 2
Nguyên lí làm việc : dựa trên hiện tượng cảm ứng điện từ

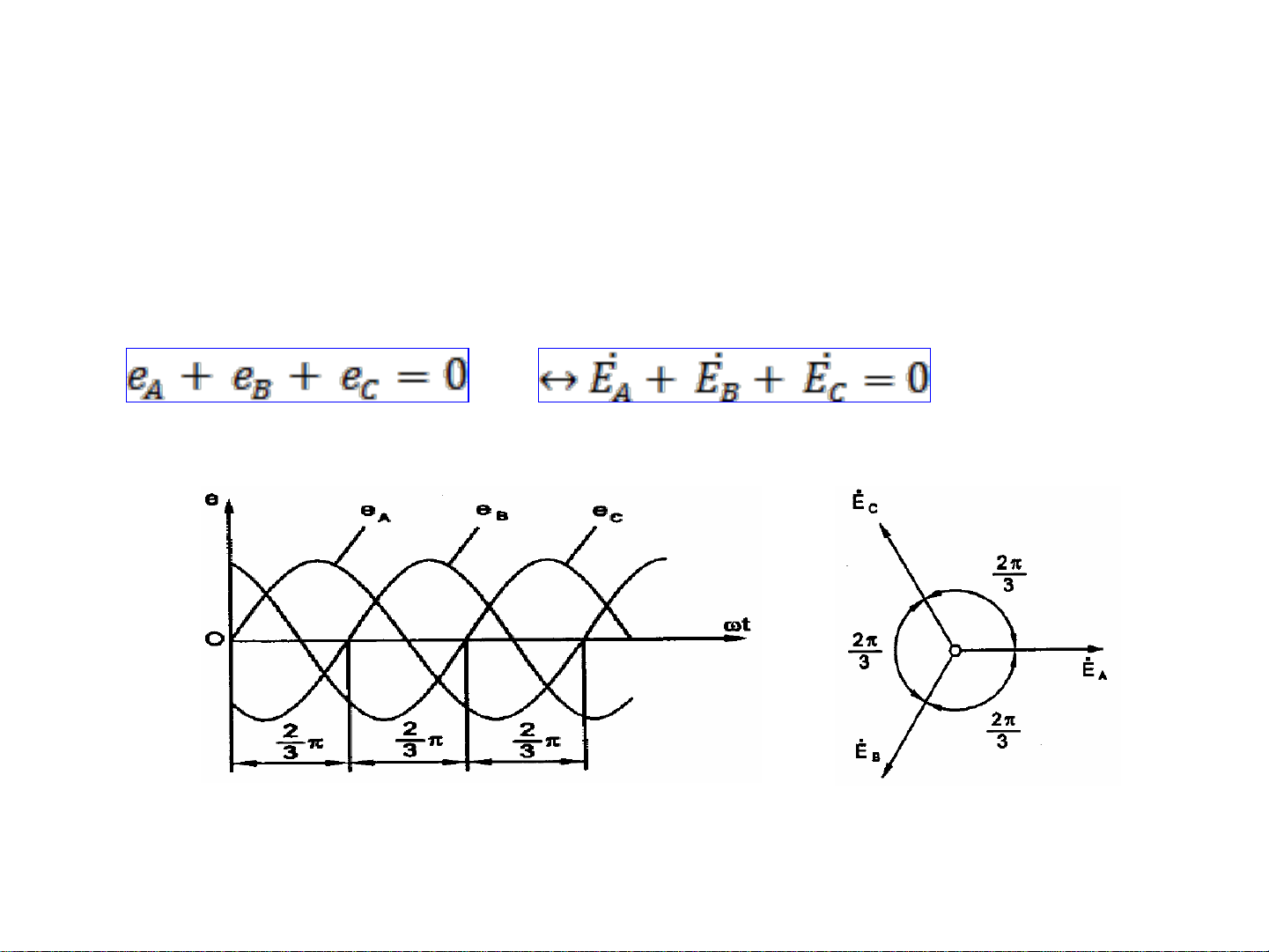

Nguồn ba pha đối xứng:là nguồn gồm 3sức điện động
hình sin, cùng biên độ, cùng tần số và lệch pha nhau 1200
→ tổng các sức điện động của các pha bằng không.
07/09/2021 3
3.1.2. Mạch ba pha đối xứng
07/09/2021 4
• Nếu nối nguồn ba pha đối xứng với
các phụ tải bằng nhau ZA= ZB= ZC,
chúng ta sẽ có ba mạch một pha riêng rẽ

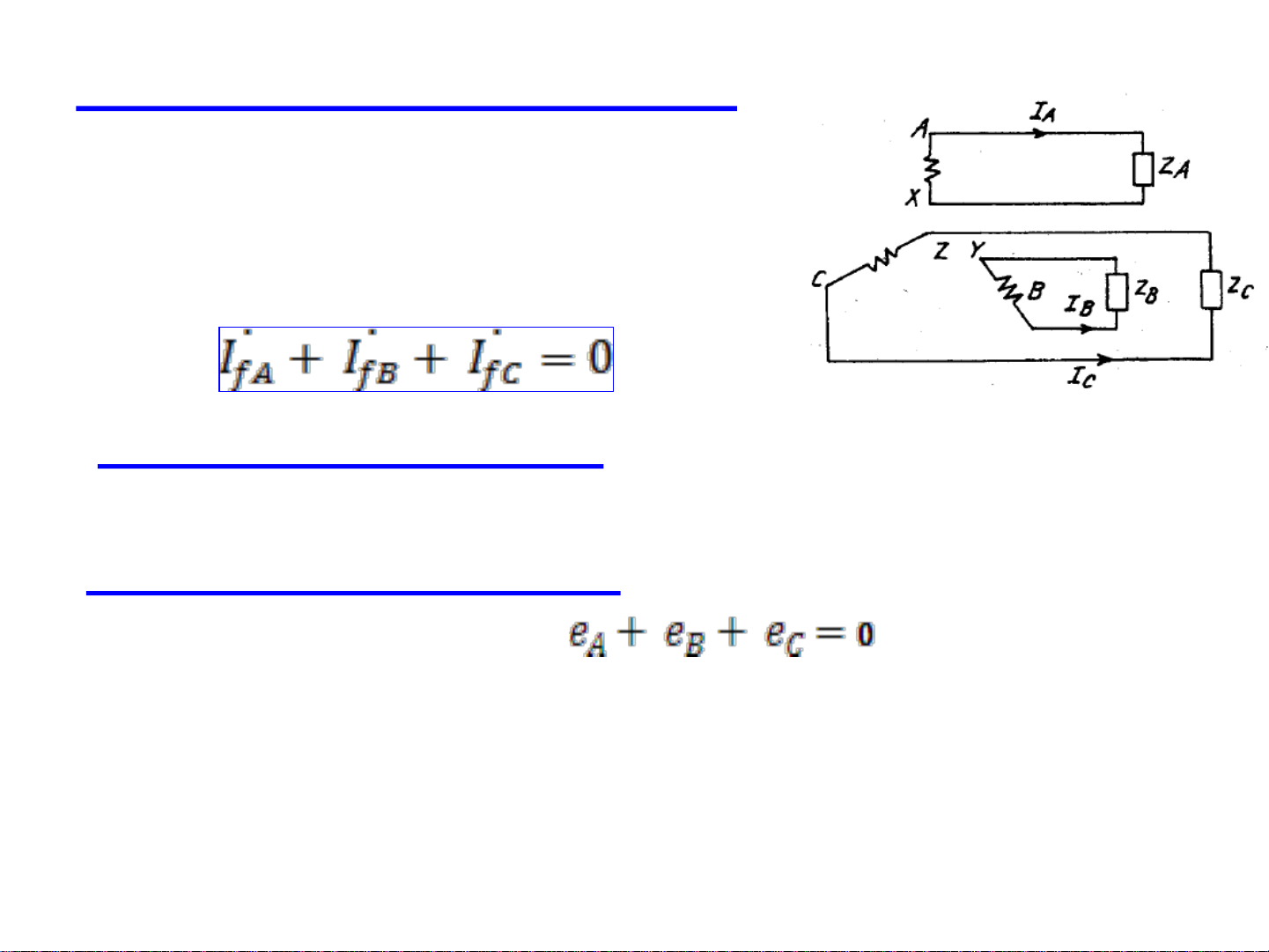

Phụ tải ba pha đối xứng:tổng trở phức các pha phụ tải là
bằng nhau (tổng dòng điện trong các pha phụ tải bằng không).
Mạch điện 3pha đối xứng:
+nguồn 3pha ĐX:
+phụ tải 3pha ĐX :ZA= ZB= ZC.

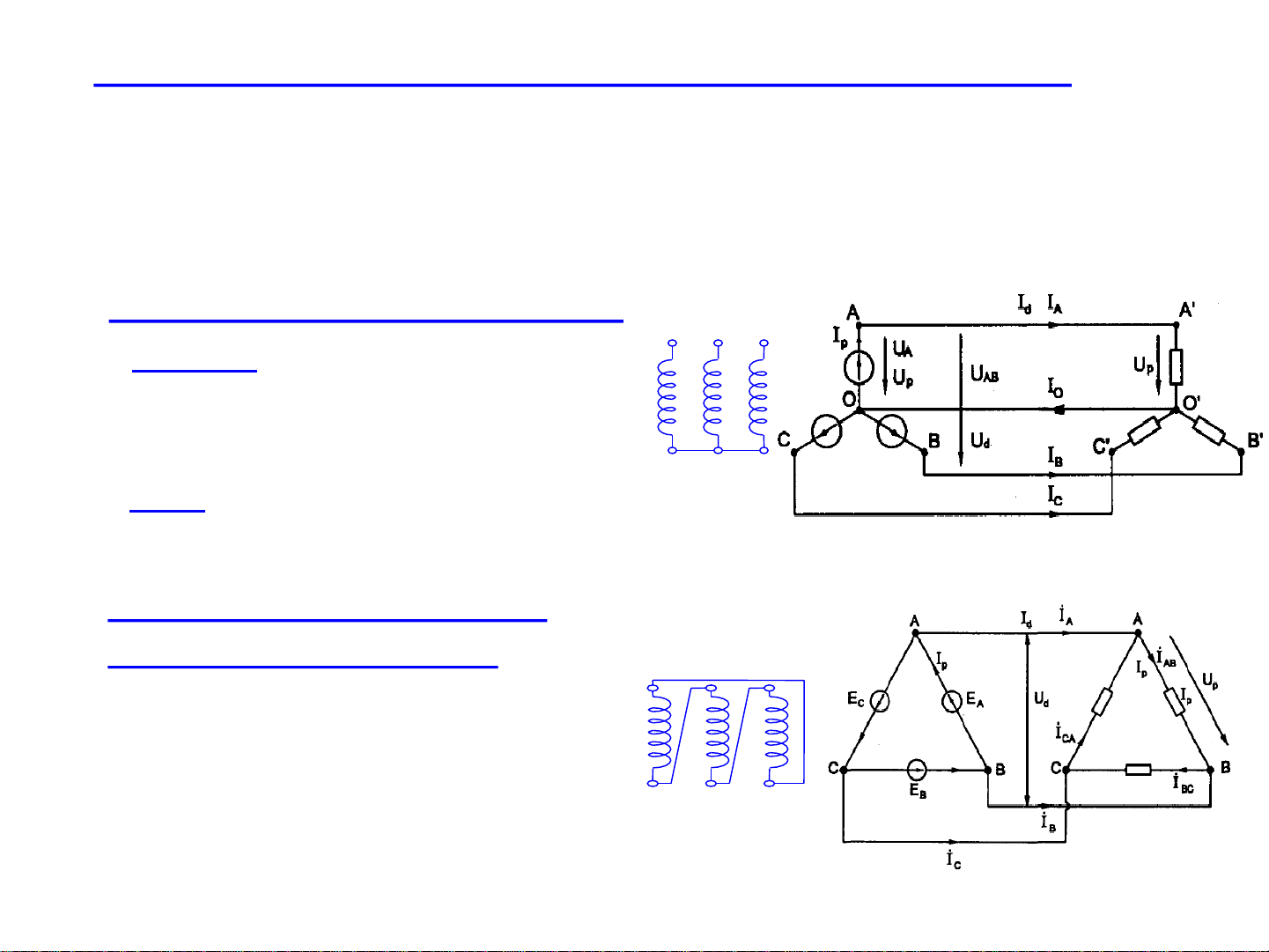

Nối hình sao (Y) và cách nối hình tam giác (). Khi nối
nguồn với tải có các mạch ba pha Y–Y, Y - ,-,- Y
07/09/2021 5
Cách nối hình sao (Y) và cách nối hình tam giác (
).
• Mỗi pha của nguồn và tải đều có điểm đầu và điểm cuối:
-Với nguồn: điểm đầu là A, B, C và điểm cuối là X, Y, Z.
-Với phụ tải: điểm đầu là A’, B’, C’và điểm cuối là X’, Y’, Z’.
A
Z
Y
X
B C
Phương pháp nối hình
tam giác (nguồn &tải):
“Điểm đầu pha này nối với
điểm cuối của pha kia, ba
điểm đầu đưa ra ngoài”.
A
Z
Y
X
B C
Phương pháp nối hình sao:
Nguồn:X, Y, Z →O -điểm TT
nguồn; A, B, C → đưa ra
ngoài;
Tải: X’, Y’, Z’→O’ –TT phụ
tải; A’, B’, C’đưa ra ngoài.
