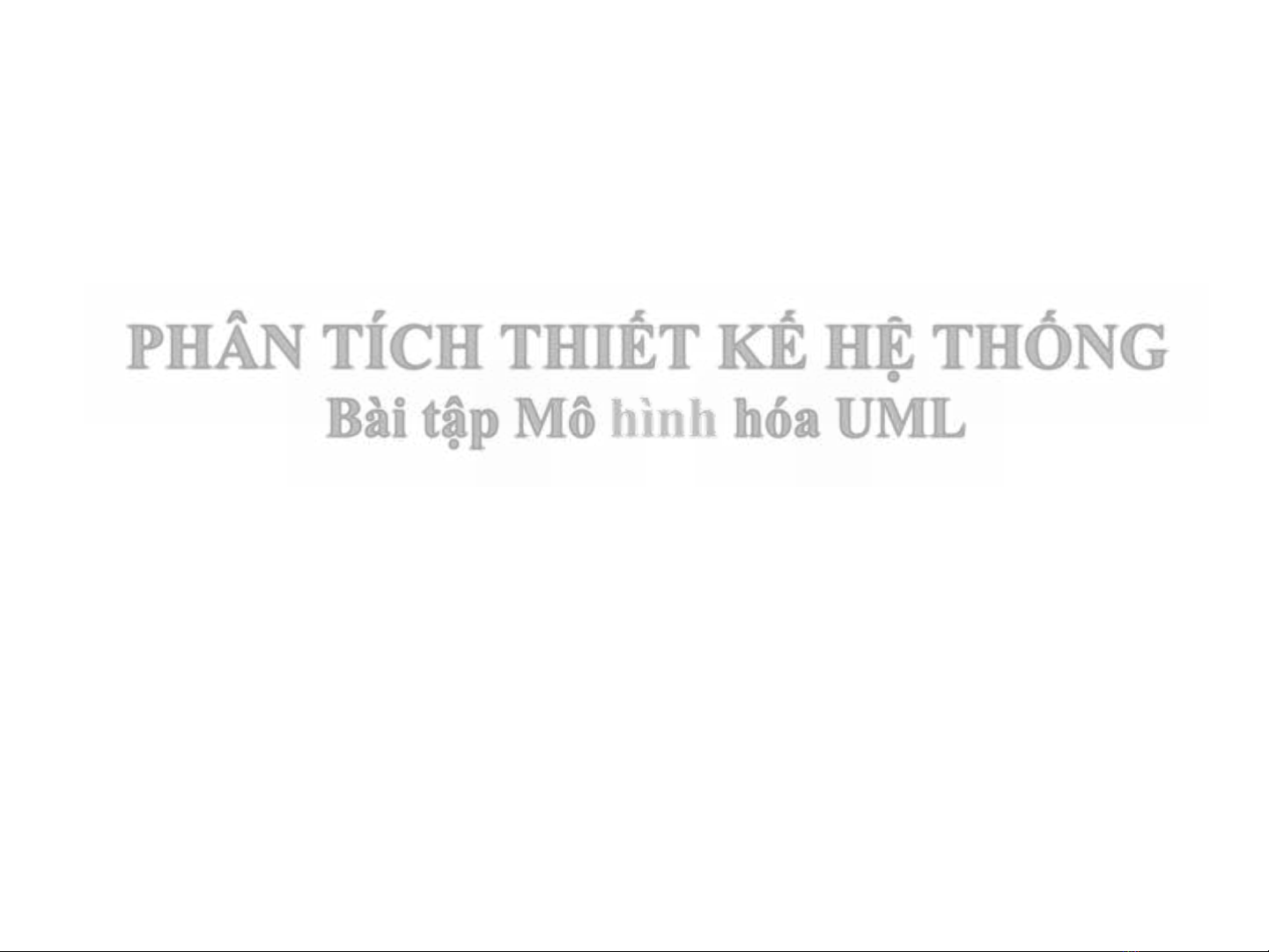

PHÂN TÍCH THIẾT KẾ HỆ THỐNG
Bài tập Mô hình hóa UML
vd. Phòng Khảo thí của Học viện có các công việc cần làm để
tổ chức thi như sau: cán bộ khảo thí nhận đề đề thi từ giáo
viên soạn đề, để photo thành nhiều bản, đóng gói và niêm
phong đề thi. Trong buổi thi, túi đề thi được cán bộ coi thi
mở ra để phát đề cho sinh viên làm và ký tên vào danh
sách thi. Sau buổi thi, bài thi được cán bộ coi thi thu về,
đóng gói và ký tên vào danh sách thi.
Anh chị hãy dùng lược đồ usecase để thể hiện đầy đủ các
công việc cần làm của phòng khảo thí.
vd. Mỗi công ty kinh doanh (có tên, lĩnh vực kinh doanh) có
nhiều cửa hàng và trung tâm bảo hành, mỗi cửa hàng và
trung tâm bảo hành đều có tên, nhiệm vụ, có nhiều nhân
viên làm việc và một người quản lý. Mỗi nhân viên đều có
tên, mức lương và công việc; riêng người quản lý có thêm
chức vụ và quyền hạn.
Anh chị hãy vẽ lược đồ lớp cho mô tả trên.
Vd.Trình tự thực hiện một yêu cầu bảo hành sản phẩm của
cửa hàng được mô tả như sau: Khi nhận được sản phẩm hư
cần bảo hành của khách hàng cùng với phiếu bảo hành,
nhân viên bán hàng sẽ chuyển sản phẩm và phiếu cho
trưởng trung tâm bảo hành. Trưởng trung tâm bảo hành sẽ
xem xét tình trạng hư của sản phẩm để chuyển cho nhân
viên bảo hành thực hiện, hoặc quyết định gửi lại sản phẩm
mới cho khách. Khi sửa xong sản phẩm, nhân viên bảo
hành ghi lại nội dung bảo hành vào phiếu và gửi trả lại sản
phẩm đã sửa cùng với phiếu bảo hành cho khách.
Anh chị hãy vẽ lược đồ Cộng tác cho mô tả trên
1. Các đọc giả của thư viện có thể là Giảng viên hoặc Sinh
viên của học viện. Giảng viên và Sinh viên đều có chung
thông tin Mã số, Tên, CMND, Ngày sinh và có quyền cập
nhật lại thông tin này. Ngoài ra, Giảng viên có thêm Trình
độ, Chuyên ngành, Thâm niên giảng dạy, thực hiện nghiên
cứu đề tài khoa học, hướng dẫn sinh viên làm đề tài và báo
cáo chuyên đề. Sinh viên có thêm Khóa học, Chuyên
ngành đào tạo, làm đồ án và nghiên cứu khoa học. Đọc giả
giảng viên có thêm thông tin về mức ưu tiên, và có thể
đăng ký mua sách tại thư viện. Đọc giả sinh viên có thể
mượn (và trả) sách với số lượng và thời hạn mượn bị giới
hạn. Nếu trễ hạn trả sách, họ phải nộp tiền phạt.
Hãy vẽ lược đồ lớp cho mô tả trên.
