BÁO CÁO:MÔN S IÊU CAO TẦN Nhóm 5 Chủ đề: Đồ thị vòng vonpesmit
C) ĐỒ THỊ VÒNG VONPESMIT • Đồ thị vòng Vonpesmit được xây dựng trên toạn độ cực của mặt phẳng phức, nó biểu diễn các tham số cơ bản trong đường truyền như: Hệ số phản xạ, hệ số sóng đứng Kd, hoặc hệ số sóng chạy Kch, trở kháng chuẩn và dẫn nạp chuẩn hóa tại một tiết diện bất kì. Nó có cấu trúc như sau

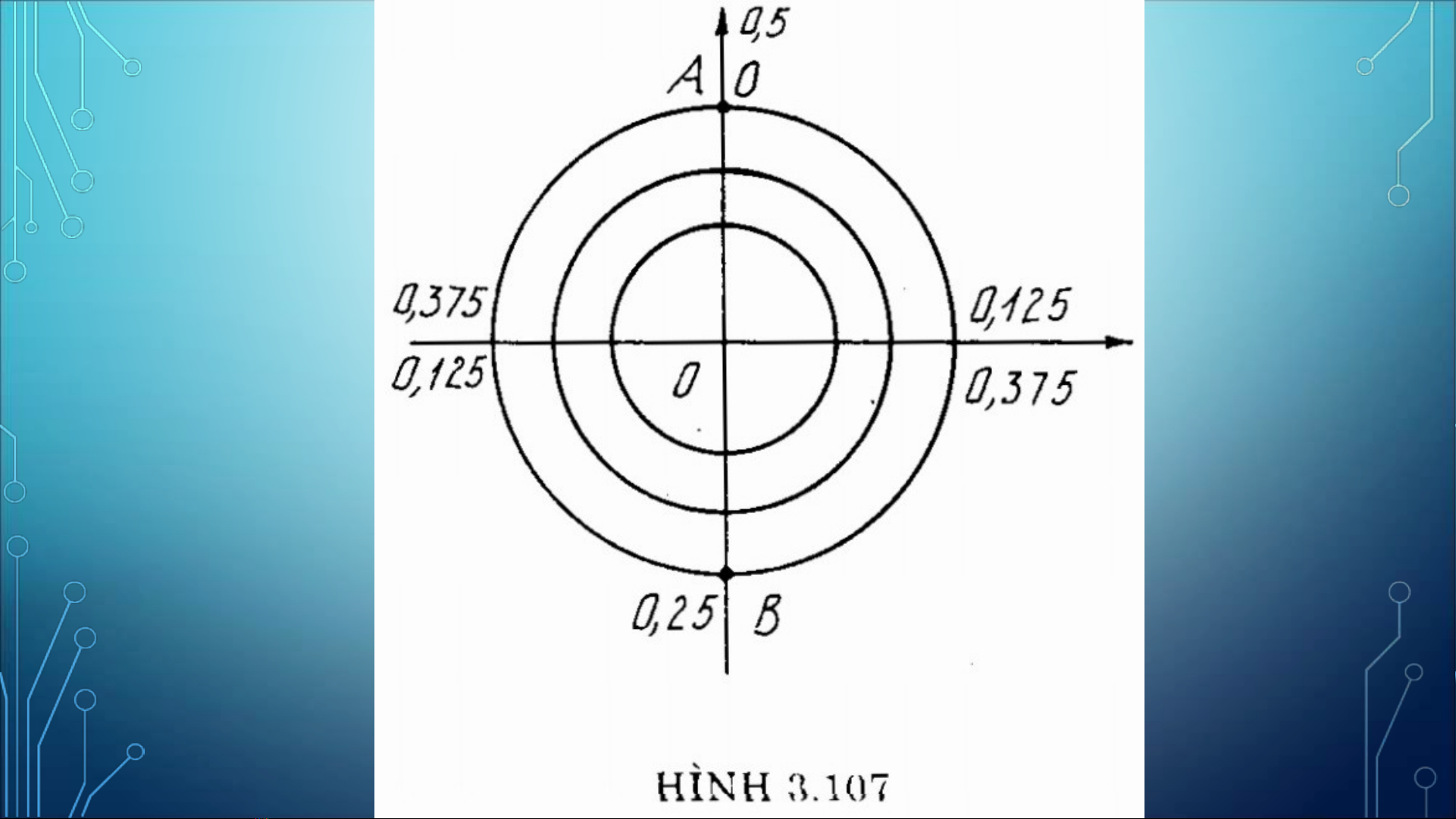

• Họ vòng tròn đồng tâm O với bán kính R từ 0÷1 mô tả môđun của hệ số phản xạ hoặc giá trị của hệ số sóng đứng hoặc sóng chạy. Tại vòng tròn bán kính lớn nhất R=1, ta khắc độ các pha của hệ số phản xạ theo giá trị tương đối , có giá trị từ 0 đến 0,5 theo 2 chiều ngược nhau với gốc điểm A. (hình 3.107)
• Họ vòng tòn có tâm nằm trên trục thực AB trong 1 đoạn OB có bán kính bằng 1 + r đối với trở kháng hay 1 bằng 1 + g đối với dẫn nạp, nó biến đổi từ 0-1. • Họ vòng tròn này chỉ các giá trị dẫng = const thuần hay trở thuần r = const . Các vòng tròn đêu tiếp xúc với nhau tại điểm B(hình 3.108).
• Họ vòng tròn có tâm nằm trên đường thẳng song song với ở trục ảo đi qua điểm B với bán kính bằng đối với trở kháng và bằng đối với dẫn nạp có bán kính thay đổi từ 0-∞
• Họ vòng tròn này mô tả các giá trị kháng thuần x = const và điện nạpb = const . Chúng cũng tiếp xúc với nhau tại điểm B. Một phần của họ vòng tròn trên trong vòng tròn bán kính đơn vị được vẽ ở hình 3.108. Phía phải trục thực các vòng x > 0 chỉ b > 0 ặc tròn ho , phía trái trục thực các vòng cho ta các < 0 trị b < 0 x giá hoặc
2. Những ứng dụng cơ bản. 2.1. Biểu diễn trở kháng chuẩn hóa của tải và hệ số sóng đứng: 2.2. Xác định trở kháng vào của đường truyền các tải một khoảng l khi biết trở tải: 2.3. Xác định trở tải: 2.4 Xác định dẫn nạp khi biết trở kháng:
2.1. BIỂU DIỄN TRỞ KHÁNG CHUẨN HÓA CỦA TẢI VÀ HỆ SỐ SÓNG ĐỨNG • Vì đồ thị vòng trở kháng dùng cho các đơn vị tương đối tức là với các trở kháng chuẩn hóa, nên hãy tính với tải chuẩn hóa: zt zt = = rt + i X t z c0
• Ta tìm trên giản đồ giao điểm của hai vòng tròn... Giao điểm này chính là điểm biểu diễn tải cần tìm. Trên hình 3.110 là điểm C. Từ điểm C ta vẽ vòng tròn tâm O bán kính OC sẽ được vòng tròn chỉ Kk cần tìm. Vòng tròn này cắt trục thực AB tại điểm có khắc độ sẽ cho giá trị Kd.
2.2. XÁC ĐịNH TRở KHÁNG VÀO CủA ĐƯờNG TRUYềN CÁC TảI MộT KHOảNG L KHI BIếT TRở TảI. • Vẽ vòng tròn tâm O bán kính OC sẽ là vòng tròn Kd=const trên đường truyền. Từ O kẻ bán kính qua C cắt vòng tròn đơn vị tại C’ đó là điểm ứng với điểm mắc tải. Từ điểm C’ ta dịch chuyển theo vòng tròn đơn vị theo chiều kim đồng hồ (tức là theo chiều về máy phát) một đoạn tương đối là sẽ được điểm D’. Nối bán kính OD’ cắt vòng tròn, Kd=const tại D
• Từ đây ta nhận được 2 giá trị ứng với giao điểm của 2 vòng tròn rv = r = const , X v = X = const • Trở vào tại tiết diện cách zt một khoảng l là: zv = zc 0 (rv + i X v )
2.3. XÁC ĐịNH TRở TảI. • Ta biết rằng quỹ tích các điểm nút áp của sóng đứng biểu diễn trên đoạn OA của đồ thị vòng với trở kháng. Do đó ta dựng vòng tròn Kd=const cắt trục AB tại E. Điểm này chính là điểm biểu diễn nút đầu tiên trên d tả đường truyền cáchmin i một khoảng ( hình 3.112).
• Ta lấy A làm gốc dịch chuyển trên vòng tròng lơn ( bán kính đơn vị) theo chiều về tải ( ngược chiều kim đồng d min hồ) một đoạn là λ sẽ nhận được điểm C. Nối Oc cắt vòng tròn Kd=const tại F. Qua F ta nhận đượcr12 const = 1 = const vòngx tròn có giá trị và zt = co ( t + i t ) Và cuối cùng znhrậnxđược trở kháng là:
2.3. XÁC ĐịNH TRở TảI: • Trên đường truyền có trở sóng đặc tính zco và công tác ở bước sóng • quỹ tích các điểm nút áp của sóng đứng biểu diễn trên đoạn OA của đồ thị vòng. ta dựng vòng tròn Kd=const cắt trục AB tại E (điểm biểu diễn nút đầu tiên trên đường truyền cách tải một khoảng dmin). Quay ngược d min chiều kim đồng hồ từ điểm A 1 đoạn  sẽ nhận được điểm C. nối OC cKắ=tconst d vòng tròn tại F và từ F ta nhận r1 = const2 x1 = const được vòng tròn
= zco ( r1 + i x1 ) • =>> nhận được trở kháng theo công thứcz 1
