Signal and systems Lecturer: M.Eng. P.T.A. Quang
Chương 8: Hệ thống thông tin  Điều chế biên độ mũ phức và sin  Giải điều chế cho tín hiệu điều chế biên độ sin  Ghép kênh phân chia theo tần số  Điều chế SSB-AM  Điều chế biên độ với sóng mang điều chế xung  Điều chế biên-xung  Điều chế tần số  Điều chế rời rạc

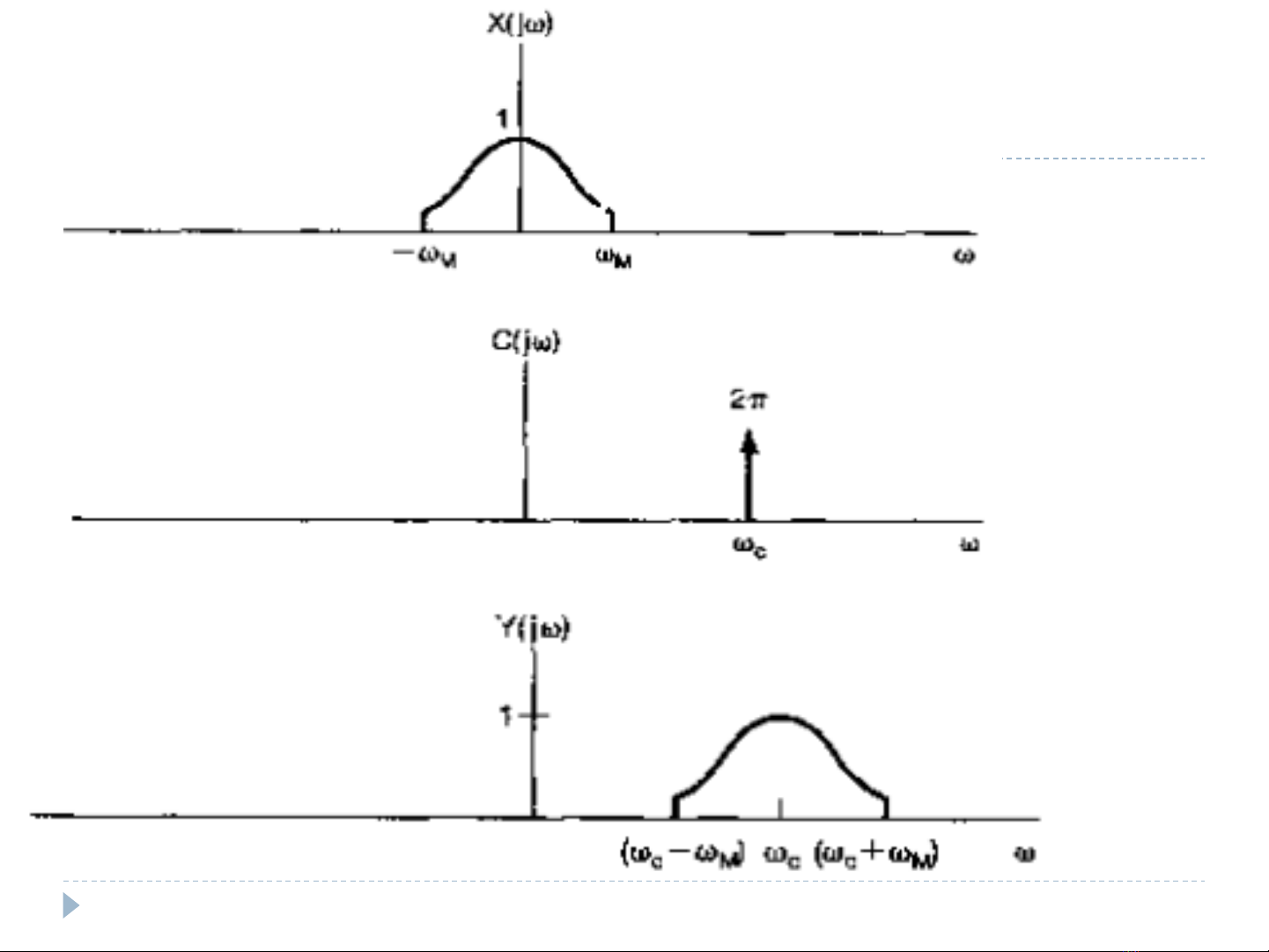

Điều chế biên độ mũ phức và sin  Có 2 dạng điều chế biên độ sin: sóng mang dạng mũ phức và sóng mang dạng sin c(t )  e j (ct c ) c(t )  cos(ct  c ) jct Nếu c  0 Tín hiệu điều chế là y(t )  x(t )e Y ( j )  1 X ( j )  C ( j ) C ( j )  2 (  c ) 2 Y ( j )  X ( j  jc )

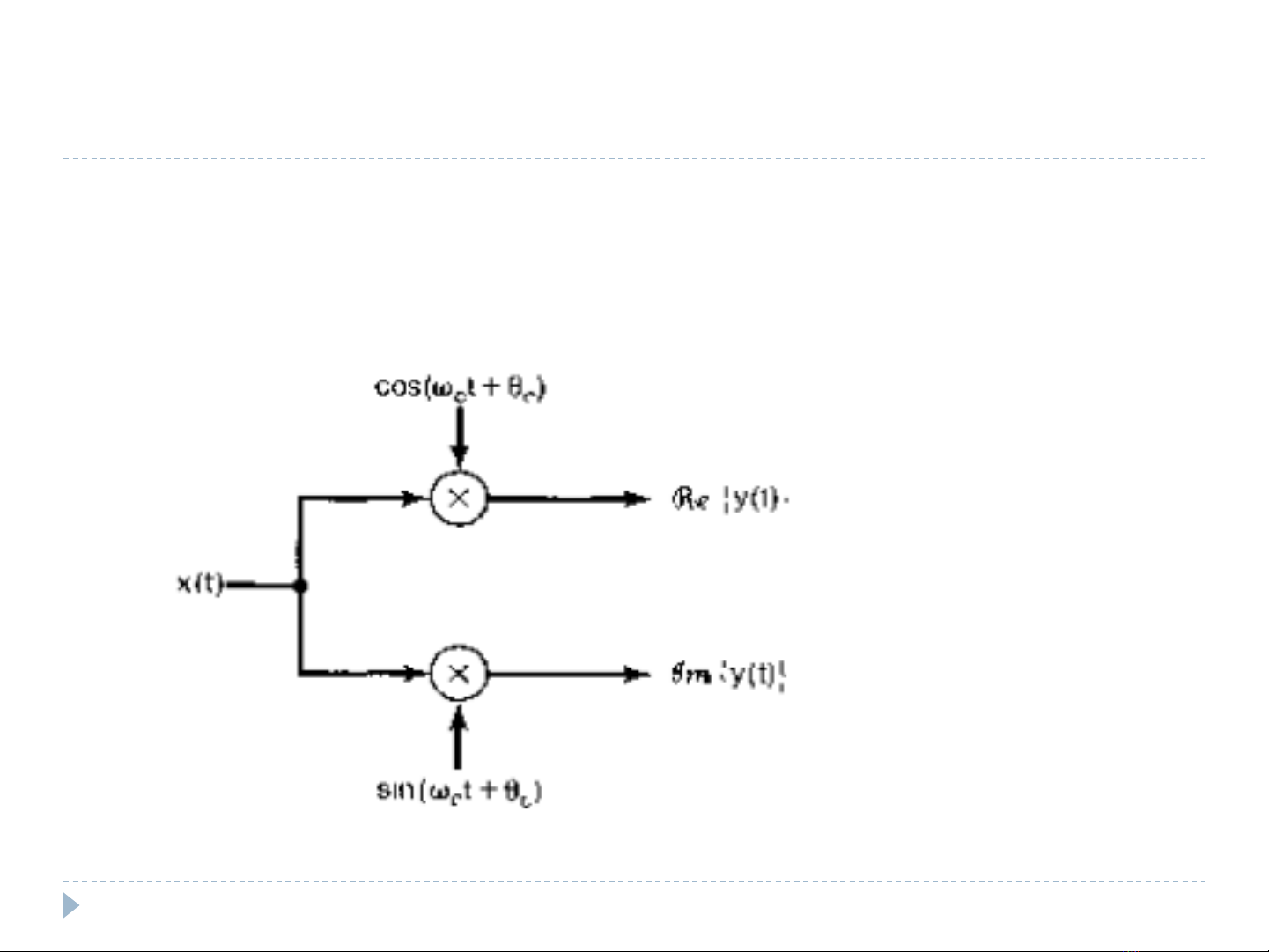

Điều chế biên độ mũ phức và sin y(t )  x(t ) cos ct  jx (t ) sin ct
Điều chế biên độ mũ phức và sin  Điều chế biên độ sóng mang sin C ( j)    (  c )   (  c ) Y ( j )  X ( j  jc )  X ( j  jc ) 1 2
Modulating signal Modulated signal
Giải điều chế cho điều biên sin  Giải điều chế đồng bộ y(t )  x(t ) cos ct Phát Thu w(t )  y(t ) cos ct  x(t ) cos 2 ct
Giải điều chế cho điều biên sin  c Pha sóng mang bên điều chế c Pha sóng mang bên giải điều chế w(t )  x(t ) cos(ct  c ) cos(ct  c ) 1 1 w(t )  cos( r  c ) x(t )  x(t ) cos(2ct   c  c ) 2 2
 Điều chế bất đồng bộ
 Giải điều chế bất đồng bộ: envelope detector
Ghép kênh tần số
Ghép kênh tần số
Điều chế 1 dải biên (SSB-AM)
Điều chế 1 dải biên (SSB-AM)  Dùng bộ lọc thông cao lí tưởng Lower-side  j ,   0 H ( j )    j ,  0 upper-side  j ,  0 H ( j )    j ,   0
Điều chế biên với sóng mang pulse-train
