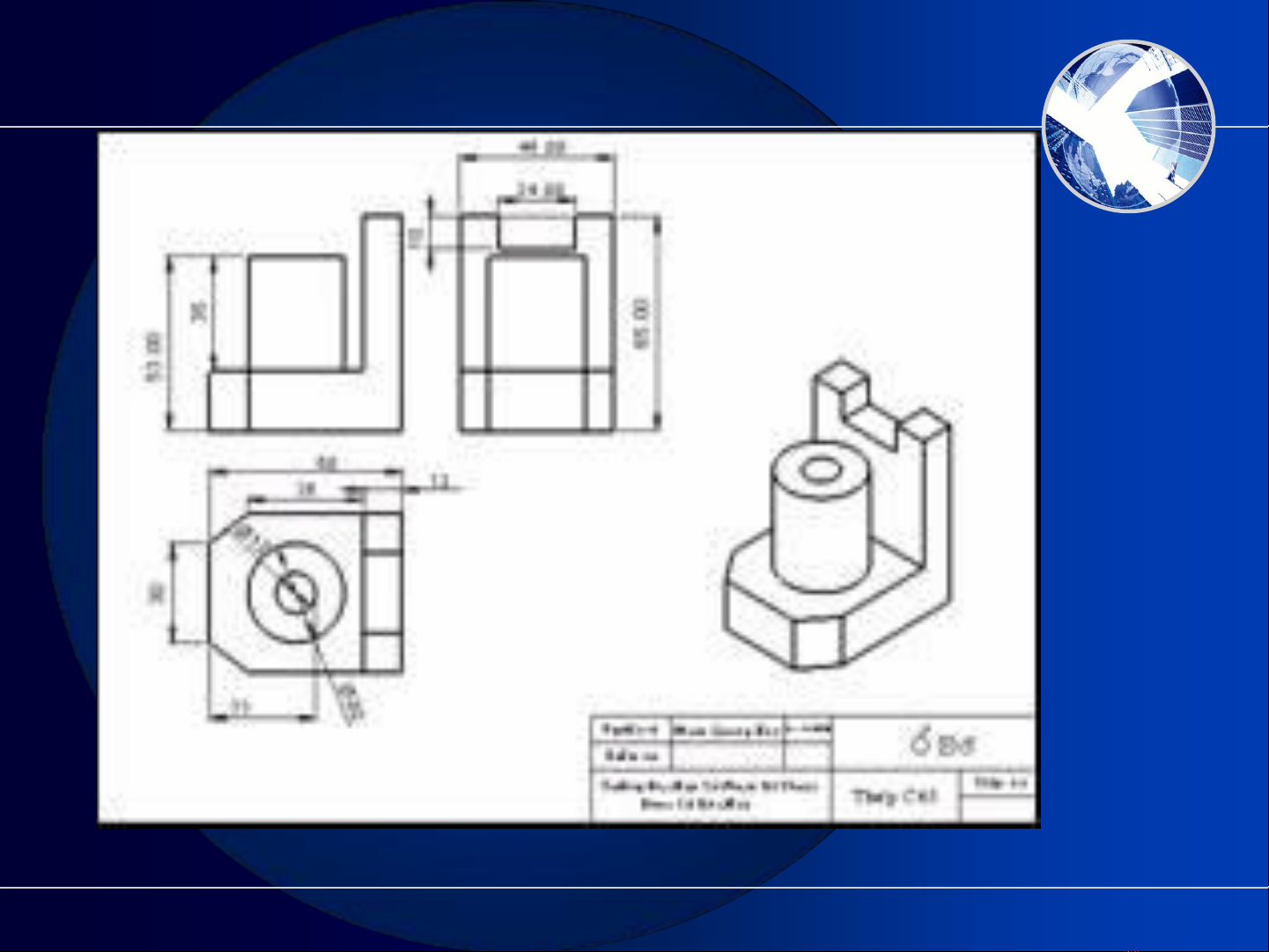

.I.Khái niệm: 1.Thế nào là hình chiếu trục đo: Để dễ biết hình dạng của vật thể, trên bản vẽ kĩ thuật thƣờng dùng hình ba chiều nhƣ hình chiếu trục đo hoặc nhƣ hình chiếu phối cảnh để bổ sung cho các hình chiếu vuông góc Hình chiếu trục đo đƣợc xây dựng nhƣ sau

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Hình chiếu trục đo

GV: HỒ ĐẶNG VÂN PHƢƠNG
2
Bài 05 1.Hiểu đƣợc các khái niệm về hình chiếu trục đo. 2.Biết cách vẽ hình chiếu trục đo của các vật thể đơn giản

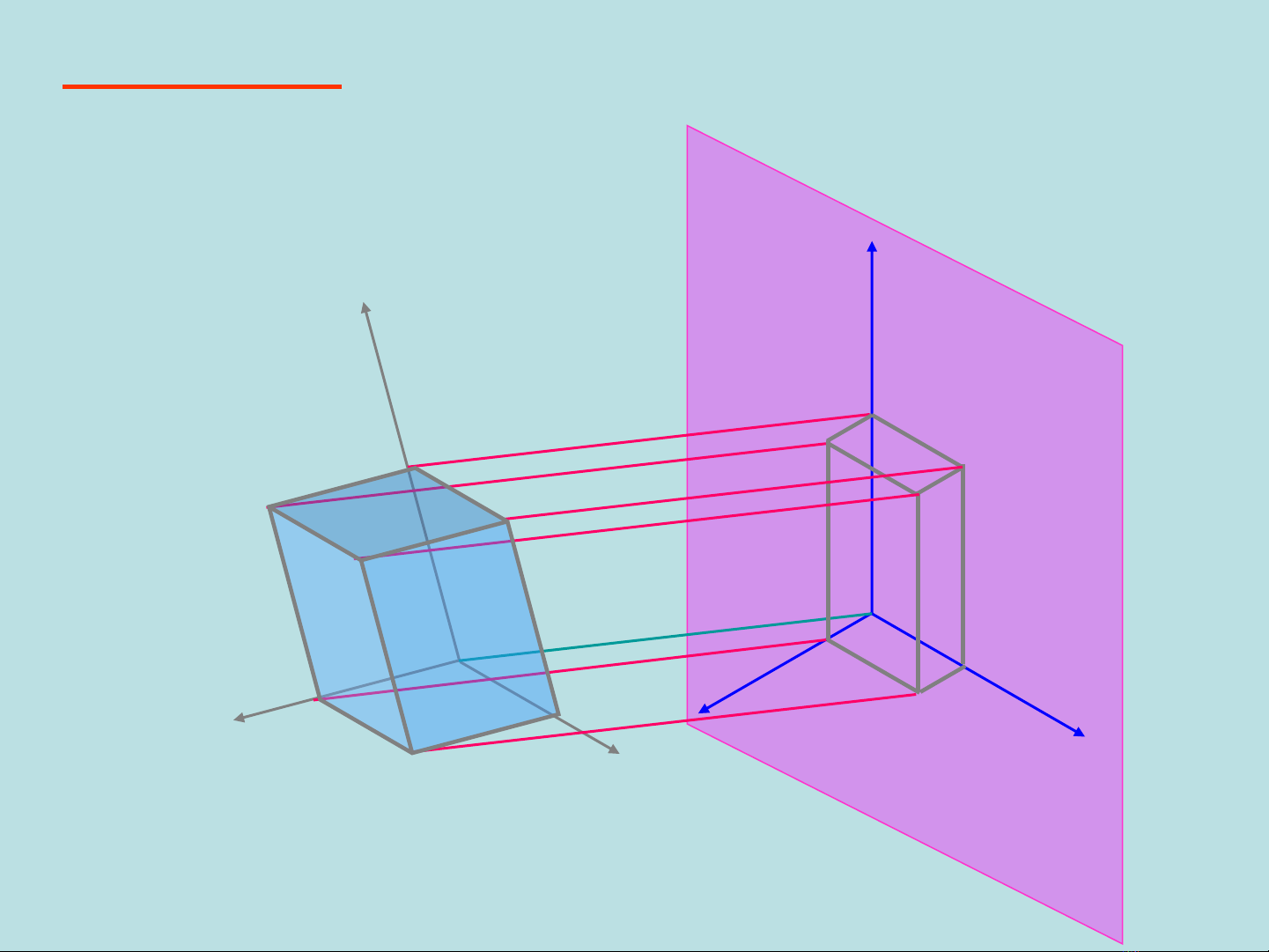

I.Khái niệm: 1.Thế nào là hình chiếu trục đo: Để dễ biết hình dạng của vật thể, trên bản vẽ kĩ thuật thƣờng dùng hình ba chiều nhƣ hình chiếu trục đo hoặc nhƣ hình chiếu phối cảnh để bổ sung cho các hình chiếu vuông góc Hình chiếu trục đo đƣợc xây dựng nhƣ sau
I.Khái niệm: Z Z/ (p/) C/ C O/ O B/ A/ B X/ X A Y Y/
I.Khái niệm: 1.Thế nào là hình chiếu trục đo:  Hình chiếu trục đo là hình biểu diễn ba chiều của vật thể đƣợc xây dựng bằng phép chiếu song song
2.Thông số cơ bản của HCTĐ Các trục toạ độ a/Góc trục đo  O’X’, O’Y’, O’Z’ là các trục đo Z Z/ (p/) C/ C O/ O B/ X/ A/ B X A Y Y/
2.Thông số cơ bản của HCTĐ a/Góc trục đo  Các góc X’O’Y’, Y’O’Z’, X’O’Z’ là các góc trục đo Z/ 1200 1200 O/ Y/ 1200 X/
2.Thông số cơ bản của HCTĐ a/Góc trục đo b/Hệ số biến dạng  O’A’ =p là hệ số biến dạng OA theo trục O’X’ Z Z/ (p/ O’B’ = q là hệ số biến dạng C/ ) OB theo trục O’Y’ C O/ O A/ B/ O’C’ X/ = r là hệ số biến dạng A B OC X Y/ theo trục O’Z’ Y 9
II.Hình chiếu trục đo vuông góc đều: 1.Thông số cơ bản  a.Góc trục đo X’O’Y’ = Y’O’Z’ = X’O’Z’ = 1200 b.Hệ số biến dạng: p=q=r=1 Z/ 1200 1200 O/ Y/ 1200 X/ 10
II.Hình chiếu trục đo vuông góc đều: 1.Thông số cơ bản 2. Hình chiếu của hình tròn  trục đo Hình chiếu vuông góc đều của những hình tròn nằm trong các mặt phẳng song song với các mặt phẳng toạ độ là các hình elíp Các elip đó có trục dài bằng 1,22 d, trục ngắn bằng 0,71 d ( d: đƣờng kính hình tròn) 11
III.Hình chiếu trục đo xiên góc cân:  1. Góc trục đo X’O’Y’ = Y’O’Z’ = 1350 X’O’Z’ = 900 2. Hệ số biến dạng p=r=1 q = 0,5 Z/ 900 X/ 1350 O/ 1350 Y/ 12
IV. Cách vẽ hình chiếu trục đo
HCTÑ xieân goùc HCTÑ vuoâng goùc caân ñeàu (p = r = 1, q = 0.5) (p = r = q = 1) Z/ Z/ 900 1350 X/ O/ 1350 Y/ 1200 O/ 1200 Y/ 1200 X/
CAÙCH VEÕ HÌNH CHIEÁU TRUÏC ÑO HCTÑ xieân goùc caân HCTÑ vuoâng goùc (p = r = 1, q = 0.5) ñeàu (p = r = q = 1) Z/ Z/ X/ O/ O/ Y/ Y/ X/
CAÙCH VEÕ HÌNH CHIEÁU TRUÏC ÑO HCTÑ xieân goùc caân HCTÑ vuoâng goùc (p = r = 1, q = 0.5) ñeàu (p = r = q = 1) Z/ Z/ X/ O/ O/ Y/ Y/ X/
CAÙCH VEÕ HÌNH CHIEÁU TRUÏC ÑO HCTÑ xieân goùc caân HCTÑ vuoâng goùc (p = r = 1, q = 0.5) ñeàu (p = r = q = 1) Z/ Z/ X/ O/ O/ Y/ Y/ X/
CAÙCH VEÕ HÌNH CHIEÁU TRUÏC ÑO HCTÑ xieân goùc caân HCTÑ vuoâng goùc (p = r = 1, q = 0.5) ñeàu (p = r = q = 1)
Z’ X’ O’ Y’ 19
20
