CỤC KIỂM LÂM KIỂM LÂM VÙNG I HƯỚNG DẪN SỬ DỤNG MÁY ĐỊNH VỊ VỆ TINH GARMIN GPS eTrex legend HCx - GPSMap 60CSx - GPSMap 76CSx - Hạ long, tháng 8 năm 2011
LỜI GIỚI THIỆU Việc sử dụng GPS trong công tác đo đạc đã trở lên r ất ph ổ bi ến trong ngành nông, lâm nghiệp. Hầu hết các máy GPS cầm tay trên thị trường đang sử dụng là máy thu một tần số, và tất cả các máy thu một tần số hiện nay đều có sai số hàng mét, hàng chục mét, đôi khi đến hàng trăm mét, vì v ậy khi s ử dụng GPS kết quả thu được không bao giờ chính xác một cách tuy ệt đ ối. Nói chung tất cả các GPS đều cói sai số. Máy càng tốt thì sai số càng nhỏ nh ưng giá thành cao. Trong từng công việc cụ thể, người sử dụng sẽ chọn ra GPS loại nào có sai số phù hợp và đáp ứng nhu cầu của mình. Quyển hướng dẫn sử dụng bằng tiếng việt này được biên dich cho phù hợp với người sử dụng ở Việt nam. Việc sử dụng máy tương đối đơn giản và không đòi hỏi trình độ nơi người sử dụng. Trong máy GPS có những tính năng không sử dụng được ở Việt Nam nên sẽ không được dịch vào quyển sách này. Nói dễ hiểu, Máy GPS có cách sử dụng cũng như máy điện thoại di động, người sử dụng cài đặt vào máy các thông số hoạt động phù h ợp với nhu cầu trước khi sử dụng, các thông số này chỉ cần cài đặt m ột l ần khi m ới mua máy về. Tuy nhiên trước khi xuất cho khách hàng, máy đã được nhà cung c ấp cài đặt sẵn, người sử dụng không cần hiệu chỉnh thêm mà ch ỉ cần đem v ề khai thác mà thôi. Trước khi học thao tác s ử dụng máy, nên đ ọc k ỹ ph ần gi ới thiệu về máy, làm quen trước với các bàn phím. Phải hiểu rõ ý nghĩa c ủa các thông số trong từng màn hình trước khi vận hành máy, cách cài đặt, hi ệu ch ỉnh máy. Tất cả được giới thiệu và hướng dẫn trong phần sau của tài liệu này. Quyển hướng dẫn sử dụng máy định vị vệ tinh Garmin này giúp cho bạn đọc biết cách sử dụng các loại máy cụ thể sau: GPS eTrex legend HCx - GPSMap 60CSx - GPSMap 76CSx - Chúng tôi hy vọng các đọc giả khi tham khảo tài liệu này s ẽ s ử d ụng thành thạo các máy định vị vệ tinh nói trên trong công việc chuyên môn của mình. Xin trân trọng cảm ơn! KIỂM LÂM VÙNG I

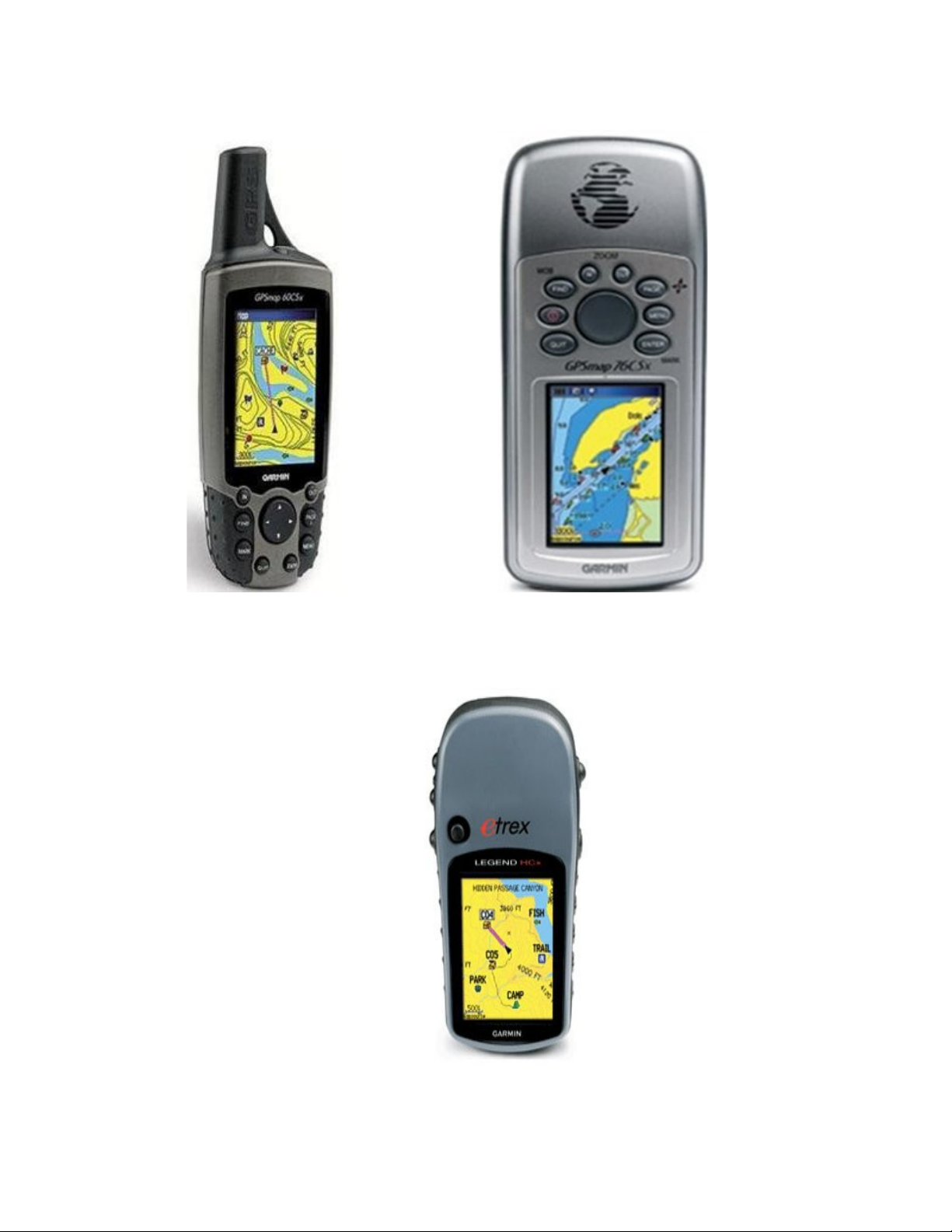

HÌNH ẢNH CÁC MÁY GIỚI THIỆU TRONG TÀI LIỆU NÀY Máy GPSMAP 60 Sx Máy GPSMap 76CSx Máy GPS eTrex legend HCx
HƯỚNG DẪN CÀI ĐẶT HỆ TOẠ ĐỘ 1. Loại bản đồ trên hệ toạ độ ấn Độ do quân đội Mỹ xây dựng ở những năm 60, quen gọi là bản đồ UTM. Các thông số của loại bản đồ này có sẵn trong máy; 2. Loại bản đồ trên hệ toạ độ HN72 do Cục đo đạc bản đồ xây dựng, quen gọi là bản đồ Gauss, các thông số của loại bản đồ này không có trong máy; 3. Loại bản đồ trên hệ toạ độ VN2000 do Cục đo đạc bản đồ xây dựng, quen gọi là bản đồ VN2000, tiến hành cài đặt giống như bản đồ Gauss. Cách cài đặt cụ thể như sau: • WGS 84: Mặc định chọn trong máy. • HN72, VN 2000 Location Format. User UTM Grid Map Datum. User. * Location Format. User UTM Grid HN 72 VN2000 Longitude Orgin E 105 (?) E 105 (?) 0.9996 (Múi 60) Scale 1 0.9999 (Múi 30) False Easting 500000 500000 False Norting 0 0 * Map Datum. User. HN 72 VN2000 DX 0 -192.9 DY -130 m -39.4 DZ -70 m -111.2 DA -108 m 0 DF +0.00000048 m 0
CHỨC NĂNG CỦA CÁC BÀN PHÍM GPSMAP IN OUT : Hai phím này dùng đ ể phóng to hay thu nh ỏ t ỷ l ệ bản đồ. Khi Nhấp phím IN sẽ giảm tỷ lệ bản đồ trong máy xuống, cho phép thấy được vùng bản đồ nhỏ nhưng chi tiết. Ngược lại khi Nhấp phím OUT thì tăng tỷ lệ bản đồ, cho phép xem khu vực bản đ ồ rộng h ơn nh ưng l ại ít chi tiết hơn. FIND : : Dùng để truy tìm nhanh những thông số, dữ liệu máy đã thu. : Dùng để chọn các màn hình chính trong máy. PAGE POWERR : Phím màu đỏ, Nhấp vào phím này để tắt mở máy. Khi sử dụng ban đêm ta có thể Nhấp phím này để tắt mở đèn màn hình trong máy. MENU : Khi Nh ấp phím này hai l ần, máy s ẽ cho ra m ột b ảng danh sách các chức năng của máy, các chỉnh sửa trong máy cũng đ ược th ực hi ện trên bảng MENU này. Ngoài ra tương ứng với bất cứ màn hình ch ủ nào đang sử dụng, Nhấp MENU sẽ cho ra màn hình phụ, các chỉnh sửa ch ỉ có tác d ụng trên màn hình chủ của nó mà thôi. QUIT : Cũng t ương t ự nh ư phím PAGE dùng đ ể l ặt trang màn hình chủ trong máy nhưng ngược chiều với phím PAGE. Ngoài ra phím QUIT còn
dùng để thoát một chức năng đang sử dụng nào đó hay ngưng thao tác một lệnh nào đó. ENTER : Ch ấp nh ận một l ệnh nào đó. N ếu Nh ấp và gi ữ ENTER trong khoảng 3 giây thì máy sẽ lưu nhớ vị trí đang đo. ROCKER : Đây là phím to nh ất trong máy, t ương đ ương v ới 4 phím lên, xuống, trái, phải, được dùng để lựa chọn các thông số, lựa chọn lệnh trên màn hình. Chức năng của nó gần giống như con chuột trên máy tính.
LẮP PIN VÀO MÁY Máy sử dụng 2 pin tiểu AA thường có bán khắp nơi trên thị trường hoặc có thể sử dụng pin xạc. Lấp pin ở phía dưới thân máy, bặt khoen s ắt lên và quay ngược chiều kim đồng hồ 1/4 vòng, lắp pin vào, chú ý vị trí cộng trừ được làm dấu trong máy. Sau khi lắp pin song thì đậy lắp lại và vặn khoen sắt theo chiều kim đồng hồ 1/4 vòng để khoá lắp. *Chú ý: Tháo rời pin ra khỏi máy sau khi không sử dụng trong th ời gian dài, không lắp pin cũ và mới lẫn nhau. Sau khi lắp pin ta có thể mở máy để thử bằng cách Nh ấp phím màu đ ỏ vài giây máy sẽ xuất hiện hình ảnh máy (đối với máy GPSMAP 60 Sx nh ư hình 1) và hình 2 ( đối với máy GPS 76 CS) Hình 1: GPSMAP 60 Sx hình 2: GPSMap 76CSx
Sau đó máy sẽ tự động chuyển sang màn hình vệ tinh. Muốn tắt máy thì cũng Nhấp và giữ phím màu đỏ khoảng 3 giây cho đến khi máy tắt hẳn thì thôi. Trong quá trình sử dụng, để thu tín hiệu từ vệ tinh được tốt, người sử dụng phải luôn hướng anten lên trên. Trong điều kiện làm việc địa hình không tốt, nếu máy thu yếu ta có thể sử dụng thêm anten khuếch đại cho tín hi ệu thu được mạnh hơn. Chú ý: Anten khuếch đại của máy GPS 76 CS và GPSMAP 60 Sx không • đi kèm theo máy, khách hàng phải mua thêm để sử dụng.
CÁC MÀN HÌNH CHÍNH TRONG MÁY Để tiện trong quá trình sử dụng, Chúng tôi xin giới thiệu về các ý nghĩa các thông số, dữ liệu trong các màn hình th ường dùng. Xin vui lòng tham kh ảo kỹ phần giới thiệu về các màn hình này trước khi thực hành sử dụng.
Muốn chuyển đổi vị trí các màn hình ta Nhấp phím PAGE hay QUIT MÀN HÌNH VỆ TINH Đây là màn hình chính đầu tiên xuất hiện khi chúng ta mở máy. Nh ững vòng tròn nhỏ kèm theo số chính là vệ tinh đang xuất hiện trên bầu trời ( s ố vòng tròn là số thật của vệ tinh, do vệ tinh luôn di chuy ển nên s ố này luôn
thay đổi). Quan sát hai vòng tròn chứa vệ tinh , nh ững v ệ tinh trên đ ỉnh đ ẩu là những vệ tinh nằm trong hay nằm trên đường tròn nhỏ. Những vệ tinh nằm trên vòng tròn lớn là những vệ tinh có vị trí nằm nghiêng một góc 45 0 về phía chân trời, những vệ tinh này thường dễ bị che khuất bởi đ ịa hình nên tín hi ệu thu được sẽ yếu hơn vệ tinh ngay trên đỉnh đầu. Xem hình minh họa dưới đây Muốn có được tọa độ thì máy thu được ít nhất ba vệ tinh, khi đó máy đạt trạng thái thu 2D ( chỉ cung cấp thông số X và Y ), tọa độ th ể hi ện phía trên bên phải của màn hình này. Khi máy đang thu ng ười s ử d ụng có th ể tham khảo phía sai số ở dòng Location máy càng thu nhiều vệ tinh thì tọa độ càng chính xác Muốn thu được thông số về vị trí đo với 3 giá trị X, Y, Z (chế độ 3D) thì máy phải thu được ít nhất 4 vệ tinh trở lên. Tọa độ thể hiện phía trên bên phải của màn hình. Sai số giá trị đo tọa độ của thể tham khảo ở dòng Location, máy thu càng nhiều vệ tinh thì độ chính xác càng cao.
Khi máy thu được ở chế độ 3D, thì độ chính xác sẽ được cải thiện rất nhiều. Lúc này là bạn sử dụng máy tốt nhất. Dĩ nhiên ở ch ế độ 2D bạn cũng có thể sử dụng máy bình thường nhưng máy chưa cung cấp cao độ. Bạn có thể nhận biết trạng thái thu của máy là 2D hay 3D trên thanh Status Bar - Bạn cũng nên biết thêm ý nghĩa của những biểu tượng sau khi chúng xuất hiện trên thanh Status Bar
MÀN HÌNH ĐO CỰ LY Màn hình này cung cấp cho chúng ta các thông số khi chúng ta đo cự ly một diện tích hay chu vi của một lô đất. MÀN HÌNH BẢN ĐỒ
Từ màn hình đo cự ly Nhấp phím PACE một lần để chuy ển sang màn hình bản đồ. Gọi là màn hình bản đồ vì màn hình này dung đ ể xem bản đ ồ được thiết kế trong máy. Để thay đổi tỉ lệ bản đồ thì Nh ấp hai phím IN ho ặc OUT. Tỉ lệ được chọn càng lớn thì mảnh bản đồ thể hiện ở góc trái bên d ưới màn hình. Khi xuất hiện chữ “Overzoom” trên cột tỉ lệ thì không thể xem chi tiết bản đồ hơn được nữa. Nhấp phím IN để giảm tỉ lệ và Nhấp phím OUT để tăng MÀN HÌNH LA BÀN Nhấp tiếp phím PAGE để chuyển sang màn hình này. Màn hình này thường được dùng để máy dẫn đường đi. Máy sẽ cung cấp các thông số như hướng la bàn, khoảng cách, tốc độ, thời gian đến điểm đích để người sử dụng đi đến.
MÀN HÌNH VẼ MẶT CẮT CAO ĐỘ Nhấp phím PAGE một lần nữa để chuyển sang màn hình Altimeter. Màn hình này giúp ta xem lại mặt cắt ngang cao độ c ủa đo ạn đường chúng ta di chuyển. Trục đứng thể hiện giá trị cao độ, trục ngang thể hiện giá tr ị khoảng cách đường đi.
MÀN HÌNH MENU CHÍNH Nhấp phím PAGE một lần nữa màn hình menu chính sẽ xu ất hi ện. Màn hình này dùng để chọn các danh mục chỉnh sửa, cài đặt ch ế độ ho ạt đ ộng máy. Khi chọn một trong các menu trong màn hình này các màn hình ph ụ s ẽ xuất hiện cho phép thực hiện các thao tác chỉnh sửa, cài đặt … HIỆU CHỈNH MÁY Việc sử dụng máy không khó, bạn phải thực hiện từng bước theo chỉ dẫn.Trong quá trình thao tác nếu không được thì Nhấp phím QUIT để thoát và làm lại từ đầu. Bắt đầu bằng các thao tác căn bản
1.TẮT MỞ MÁY Nhấp phím màu đỏ khoảng 3 giây cho đến khi máy hiện ra biểu tượng của máy, đợi vài giây máy sẽ chuyển sang màn hình vệ tinh. Muốn tắt máy thì cũng Nhấp và giữ phím màu đỏ khoảng 3 giây, cho đến khi tắt hẳn thì thôi. 2. TẮT MỞ ĐÈN MÀN HÌNH Trong điều kiện làm việc ban đêm, ta có thể mở đèn để tiện cho việc quan sát. Nhấp phím màu đỏ một lần, sau đó Nhấp phím ROCKER lên hay xuống để chỉnh độ sáng của đèn. Tuy nhiên nên hạn chế sử dụng đèn để tiết kiệm pin 3. CHỌN HỆ UTM, CHỌN ĐƠN VỊ ĐO: Việc cài đặt quan trọng nhất khi bắt đầu dùng GPS là cài đặt các thông số về hệ tọa độ, thời gian, đơn vị đo (khoảng cách, độ cao, diện tích, chu vi). Cách làm như sau: - Nhấp phím MENU hai lần để chọn màn hình MENU chính - Vào Setup/ENTER, ta có màn hình Chọn Unit trong System \ ENTER. Ta có màn hình chỉnh Units
- Trong Units Setup ta chỉnh các thông số như sau: + Position Format: Chọn UTM + Map Datum: Chọn WGS84 + Distance/Speed: Chọn Metric + Elevation/Vert Speed: Chọn Meters + Các thông số còn lại không cần hiệu chỉnh THAO TÁC CĂN BẢN THƯỜNG SỬ DỤNG 4. TÌM THỜI GIAN ĐO TỐT NHẤT Máy sẽ cung cấp cho người sử dụng thời gian nào trong ngày, máy thu sẽ nhận tín hiệu tốt nhất ( căn cứ vào lịch vệ tinh đã đ ược lập trình và t ọa đ ộ người đang sử dụng ). Vì vậy nay là công việc đầu tiên và quan trọng người sử dụng nên làm trước để sắp xếp lịch đo sao cho công tác đo đạc đặt hi ệu quả cao. Thao tác như sau: Nhấp phím MENU 2 lân chọn bản MENU chính
Vào Hunt & Fish\ Nhấp ENTER. Ta có màn hình Cột Best Time là thời gian tốt nhất trong ngày Cột Good Times là thời gian tương đối tốt, cũng có thể để đo được
Chú ý: Thời gian đo tốt nhất ở đây nên hiểu là thời gian vệ tinh h ội t ụ trên đỉnh nhiều nhất. Chúng ta không đề cập đến các yếu tố khách quan như thời tiết và địa hình là ảnh hưởng đến độ chính xác. Thời gian trên là thời gian máy GPS tính t ại v ị trí ng ười đang đo ( nghĩa là cột Location phải để ở chữ Cuernt Location ). Nếu t ại v ị trí đang đ ứng, muốn biết thời gian đo ở vị trí khác, ta sẽ thao tác như sau: Đầu tiên là vào Date để chọn ngày tháng sẽ đo Sau đó vào Location\ENTER, ta sẽ có màn hình Menu phụ như hình trên Vào Use Map\ENTER, lúc này máy trở về màn hình b ản đồ, d ời con tr ỏ đến vị trí nào đó trên bản đồ mà ta cần đo sau, sau khi chọn xong thì ENTER để xem vị trí nào đó trên bản đồ mà ta cần đo, sau khi ch ọn xong thì ENTER để xem 5. ĐO TỌA ĐỘ MỘT ĐIỂM Đây là thao tác quan trọng thường sử dụng nhất trong công tác đo đạc bằng GPS. Cách đo này thường được dùng để lưu nhớ vị trí các đi ểm c ố định, điểm mốc, khúc cua để vẽ điểm địa vật, đường đi hay ranh giới khu vực đo. Lưu ý là một file lưu trữ bao giờ cũng phải thỏa mãn hai điều kiện: Tên của tập tin và dữ liệu ( dữ liệu ở đây chính là tọa độ của tên điểm Cách đo: - Đặt GPS tại điểm đo, mở máy và chờ máy định vị. Khi máy định vị (có đủ số vệ tinh cần thiết), máy sẽ cung cấp tọa độ điểm đúng. - Lưu tọa độ vào máy bằng cách Nhấp và giữ phím ENTER/MARK trong khoảng 3 giây, ta có màn hình:
