Mạng dữ liệu chuyển mạch gói – Phần 1 A. Lịch sử phát triển Công nghệ chuyển mạch gói do lực lượng không quân Mỹ sáng tạo dựa theo đề nghị của Paul Baran nǎm 1961 để đáp ứng nhu cầu lập một hệ thống truyền thông có độ tin cậy cao. Không quân Mỹ đã khởi đầu việc nghiên cứu công nghệ này nhằm có được hệ thống truyền tin cậy có thể chống lại sự tấn công bất ngờ của kẻ địch. Kết quả của cuộc nghiên cứu như sau: (1) Mạng truyền tin phân tán  (2) Dữ liệu lưu trữ trong các khối (gói)  (3) Cần phải có chuyển mạch lưu trữ  Cǎn cứ vào những kết quả nghiên cứu này, Bộ Quốc phòng Mỹ đã ký một hợp đồng phát triển với công ty BBN (Bolt Beranek and Newman) và trong nǎm 1969, công ty này đã sáng chế thành công mạng ARPA (Các công trình nghiên cứu tiên tiến). Để truyền tin, mạng ARPA gắn
với hệ thống chuyển mạch IMP (bộ xử lý thông báo giao tiếp) và nối với các trung tâm máy tính lớn của Đại học Illinois, U.S.C., và các nơi khác qua một mạng 50 Kbps nối giữa các hệ thống chuyển mạch. Trên cơ sở thành công của mạng PRPA và công nghệ chuyển mạch gói, nhiều nước đã khởi xướng nghiên cứu về mạng dữ liệu chuyển mạch gói và dựa trên kiến nghị chuẩn X.25 cần cho việc tiêu chuẩn hoá việc giao tiếp giữa mạng chuyển mạch gói công cộng và trạm đầu cuối của ITU - T, phát triển thành công và đưa vào sử dụng các dịch vụ khoảng nǎm 1975. Những ví dụ điển hình là TYMENET của Hoa Kỳ, GTE TELENET dịch vụ thương mại của mạng ARPA, DATAPAC của Canada, TRANSPAC của Pháp, PSS của Anh, DATEX-P của Đức, DDX-P của Nhật, và DACOMNET của Hàn Quốc. 2) Những nguyên tắc: Mạng dữ liệu chuyển mạch gói chỉ sử dụng những ưu điểm của chuyển mạch tuyến và mạng dữ liệu chuyển thông báo; dữ liệu truyền dẫn đ ược chia thành các đơn vị truyền dẫn có kích thước nhất định gọi là gói (128 bytes hoặc 256 bytes) trước khi đưa vào mạng chuyển mạch gói (từ đây gọi là "mạng gói"). Mạng gói chuyển mạch các đơn vị gói và rồi chuyển tới trạm đầu cuối nhận gói. Những nguyên tắc này được minh hoạ trong
hình 2.22. Dữ liệu do người sử dụng gửi đi được chia thành những đơn vị gói và sau đó chuyển theo trình tự và mạng gói. Do đó, thông tin ngắn được đưa vào một gói, trong khi thông tin dài chỉ được gửi đi sau khi bị chia thành nhiều gói. Trong mỗi gói có địa chỉ của trạm đầu cuối gọi là ID của trạm. Các gói chuyển đi từ trạm chủ gọi được tạm thời giữ trong hệ thống chuyển mạch gói. Hệ thống chuyển mạch gói, dựa theo địa chỉ của trạm đầu cuối ghi trong gói nhận, lựa chọn con đường tốt nhất tới địa chỉ đã cho và rồi chuyển nó vào hệ thống chuyển mạch tiếp theo. Hệ thống chuyển mạch ở địa chỉ đến nhận lấy và phân phối cho các trạm đầu cuối tương ứng và như vậy truyền toàn bộ thông tin của một gói. Các thủ tục (Protocol) truyền tin như lập đường truyền dẫn, xoá bỏ những lỗi trong truyền dẫn và gói lại những thông báo truyền dẫn được thực hiện khi trao đổi dữ liệu giữa trạm đầu cuối và hệ thống chuyển mạch và giữa các hệ thống chuyển mạch với nhau. Các trạm đầu cuối để trao đổi gói lại được phân loại thành trạm đầu cuối chế độ gói và trạm đầu cuối chế độ không gói tuỳ theo chế độ trao đổi thông tin, nghĩa là có dùng các thủ tục hay không. Khác với các mạng truyền dẫn thông suốt như điện thoại hiện nay hay các mạng chuyển mạch, chế độ chuyển mạch gói trì hoãn việc truyền dẫn vì nó thực hiện truyền dẫn lưu trữ trong mạch và hoạt động dựa theo các thủ

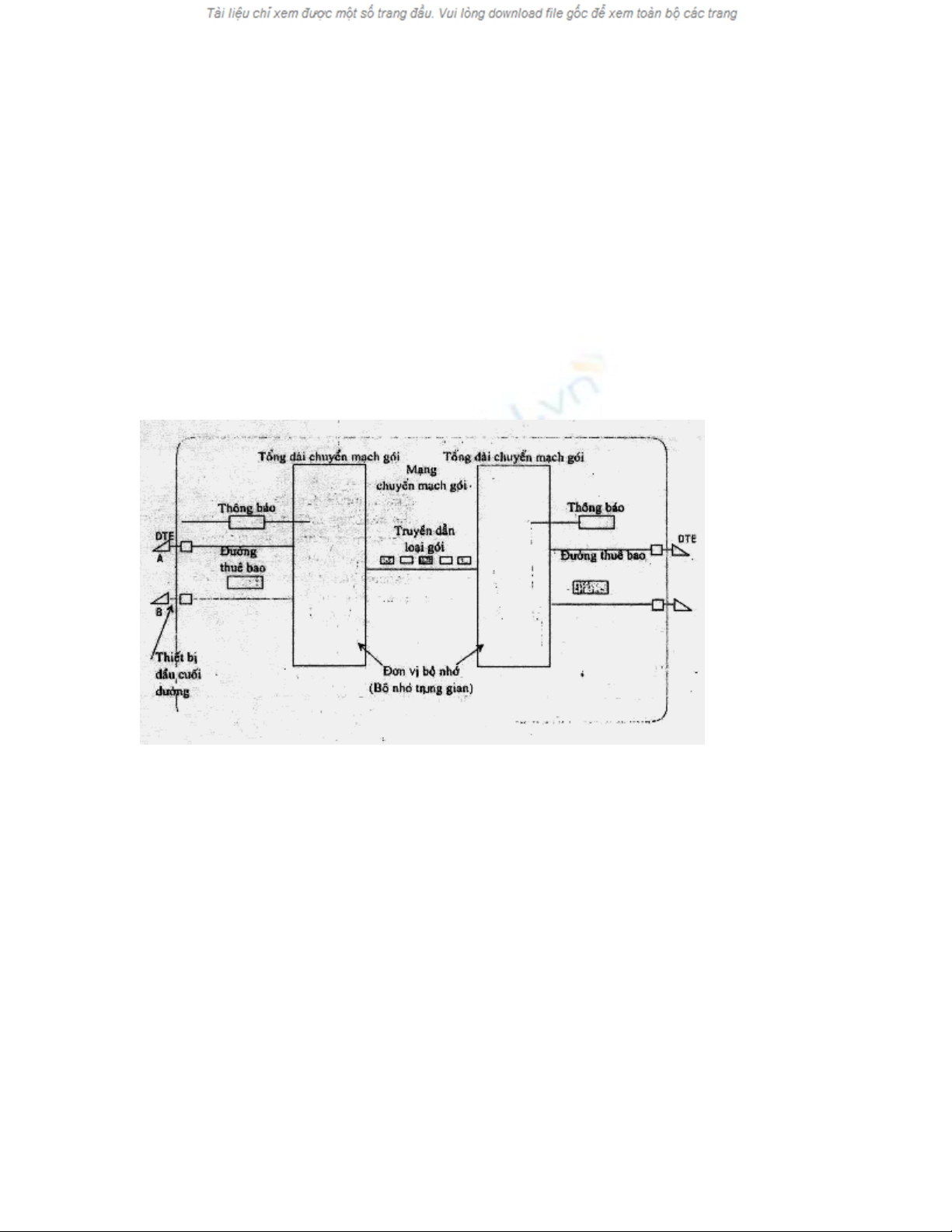

tục truyền tin. Tuy nhiên, do những lý do trên, những trạm đầu cuối chạy theo những tốc độ khác nhau và các mã sử dụng có thể trao đổi với nhau để có thể cung cấp nhiều dịch vụ hơn, có khả nǎng mở rộng và chất lượng truyền tin cao. Ngoài ra, nó khác với các mạng điện thoại hiện có là hệ thống ghi hoá đơn của nó có thể tính cước các cuộc gọi theo tỷ lệ khối lượng thông tin được truyền dẫn. Hình 2.22. Nguyên tắc chuyển mạch gói 3) Đặc điểm Đây là một mạng truyền tin rất tin cậy có thể chọn đường bình thường khác bằng đơn vị gói để có thể gọi thay thế ngay cả khi hệ thống chuyển mạch và mạch của mạng gói có lỗi vì đã có địa chỉ của đối tác trong gói được truyền đi.
(1) Độ tin cậy cao Đây là một mạng truyền tin rất tin cậy có thể chọn đường bình thường khác bằng đơn vị gói, có thể gọi thay thế ngay cả khi hệ thống chuyển mạch và mạch của mạng gói có lỗi vì đã có địa chỉ của đối tác trong gói được truyền đi. (2) Chất lượng cao Vì chuyển mạch gói hoạt động theo chế độ truyền dẫn số biểu hiện bằng 0 và 1, chất lượng truyền dẫn của nó là tuyệt hảo. Nó cũng có thể thực hiện truyền dẫn chất lượng cao bằng cách kiểm tra xem có lỗi không trong khi truyền dẫn gói giữa các hệ thống chuyển mạch và giữa thuê bao với mạng. (3) Kinh tế Hệ thống chuyển mạch gói dùng các đường truyền tin tốc độ cao để nối với các hệ thống chuyển mạch nằm trong mạng nhằm ghép kênh các gói của các thuê bao khác nhau để tǎng tính kinh tế và hiệu quả truyền dẫn của các đường truyền dẫn. (4) Tiến trình chuyển mạch Do hệ thống chuyển mạch gói, để chuyển mạch, phải sử dụng chế độ chuyển mạch lưu trữ để đưa dữ liệu vào bộ nhớ trong hệ thống chuyển
mạch bằng đơn vị gói, những tiến trình này có thể thực hiện dễ dàng trong hệ thống chuyển mạch và có thể phát triển một phạm vi dịch vụ rộng lớn. Ngoài ra, hệ thống này có thể thay đổi tốc độ truyền tin của từng thuê bao, chuyển đổi mã thuê bao và thủ tục truyền và nhận theo trình tự điều khiển truyền dẫn thuê bao. Nghĩa là, hệ thống này cho phép thuê bao đǎng ký ở những dạng hệ thống chuyển mạch khác nhau hoạt động với các tốc độ và chế độ thủ tục khác nhau để liên lạc với nhau. (5) Các dịch vụ bổ sung Hệ thống chuyển mạch gói có thể cung cấp những dịch vụ bổ sung như trao đổi thông báo, thư điện tử và dịch vụ khép kín khi các gói được lưu trữ trong hệ thống chuyển mạch. Hơn nữa, một dịch vụ lựa chọn nhanh chóng đưa dữ liệu vào các gói yêu cầu cuộc thoại của thuê bao chủ gọi, quay số tắt và các dịch vụ thay thế tiếp viên có thể được thực hiện. B. Thiết lập mạng 1) Khái niệm về thiết lập mạng Mạng chuyển mạch gói như chỉ rõ trong hình 2.23, gồm một hệ thống chuyển mạch cấp cao để nối những hệ thống chuyển mạch và một hệ thống tập trung cấp cao từ các trạm đầu cuối tới các hệ thống chuyển mạch. Hệ thống tập trung cấp thấp gồm có một PMX và các trạm đầu
cuối. Thiết bị ghép kênh gói phục vụ các trạm đầu cuối loại chung và loại gói. Đó là một thiết bị dùng để tập hợp dữ liệu từ các trạm đầu cuối loại chung ở dạng gói, lưu trữ tạm thời dữ liệu từ các trạm đầu cuối loại gói trong thiết bị và sau đó ghép kênh/tách kênh những gói đó trước khi gửi chúng đi các hệ thống chuyển mạch. Những thiết bị ghép kênh gói này được thiết lập dưới dạng hình sao trong hệ thống chuyển mạch gói như sau: Hình 2.23. Phân cấp mạng chuyển mạch gói 2) Các phương tiện dùng cho mạng chuyển mạch gói (1) Chế độ rơ-le Chế độ rơ-le của hệ thống chuyển mạch gói được chỉ rõ trong hình 2.24. Trạm chuyển mạch gói gồm những hệ thống chuyển mạch gói, thiết bị ghép kênh gói và những thiết bị đo thử để điều khiển.
Thiết bị ghép kênh gói dùng để lưu trữ tạm thời thông báo nhận được từ những trạm đầu cuối loại chung vận hành theo chế độ đồng bộ và rồi biến đổi sang dạng gói. Những gói này được ghép kênh trước khi truyền cho những hệ thống chuyển mạch gói. Các thiết bị đầu cuối có thể đ ược dùng trong hệ thống chuyển mạch gói được tiếp tục phân loại thành các thiết bị đầu cuối loại gói và những thiết bị đầu cuối loại chung. Thiết bị đầu cuối loại gói là những thiết bị hoạt động trên cơ sở chuẩn X.25 theo khuyến nghị của ITU-T. Các thiết bị đầu cuối khác có thể phân loại theo tốc độ vận hành và phương pháp đồng bộ được gọi là các thiết bị đầu cuối loại chung. Chúng được phân loại giống như mạng chuyển mạch tuyến. Đường truyền dẫn giữa thiết bị ghép kênh gói và hệ thống chuyển mạch cũng giống như đường truyền dẫn của mạng chuyển mạch tuyến.
