BÀI 6 : CÁP THÔNG TIN ĐIỆN THOẠI
Mục đích : Qua bài giảng này,học sinh có khả năng:
- Nhận biết được cấu trúc của cáp..
- Mô tả được các loại cáp có trên thị trường.
- Đọc và đấu nối được các đôi dây trong ruột cáp không bị nhầm lẫn,
I CÁP THÔNG TIN ĐIỆN THOẠI
1 Khái niệm:
Cáp là một loại thiết bị tổng hợp có nhiều dây dẫn xoắn lại với nhau.Bên ngoài có lớp vỏ
bảo vệ tùy theo tính chất mà cáp dùng có nhiều kích cỡ và loại khác nhau.
Để dễ dàng phân biệt cách sắp xếp bên trong bó dây ruột cáp, luật màu dây cách điện
,màu dây buộc nhóm thì chúng ta phải xét đến nhiều yếu tố.
2 Cách xếp đặt dây dẫn:
Sắp xếp dây dẫn trong lõi cáp là một vấn đề có tầm quan trọng đặc biệt vì ngoài sự quyết
định của chất cách điện là sự tương quan của các dây dẫn còn ảnh hưởng xuyên nhiễu khi
chuyển đưa tín hiệu giữa các mạch.
Do đó, chúng ta thường sắp xếp các đôi dây với các mục đích sau đây:
+Tiết kiệm được thể tích của ống dẫn.
+Dễ dàng nhận biết được thứ tự đôi dây.
+Hạn chế được thấp nhất mức độ xuyên nhiễu giữa các đôi dây.
3 Cấu trúc của ruột cáp:
1/Xoắn đôi:
Thường có hai sợi, bọc chất cách điện xoắn lại với nhau thành một đôi để cân bằng
điện cảm và điện dung sao cho hai dây dẫn có tổng trở bằng nhau đối với đất (vỏ cáp).
2/ Xoắn quad:
Thường có bốn sợi bọc chất cách điện xoắn thành một quad:
+Quad hình sao
+Quad kép
4 Nhóm:
Nhiều dây cáp xoắn lại thành nhóm để dễ dàng định ra đôi dây dẫn trong việc nối cáp.Tùy
theo nơi chế tạo, xuất xứ cáp thường có 10 nhóm, 25 nhóm, 50 nhóm, 100 nhóm, mỗi
nhóm có một loại buộc dây nhóm riêng.
5 Lớp:
Nhiều nhóm tạo thành lớp.Lớp ở giữa gọi là lớp tâm.Hai lớp sát nhau được xoắn ngược
chiều nhau.Nếu lớp này xoắn theo chiều kim đồng hồ, thì lớp kế bên xoắn ngược chiều
chim đồng hồ, triệt hiện tượng xuyên nhiễu tiết kiệm thể tích.
6 Chiều dài bước xoắn:
Xoắn dây nhằm mục đích tiết kiệm dây dẫn, chống nhiễu.
Làm cho dây dẫn chịu được tác động đều của môi trường xung quanh.
Cáp thông tin điện thoại Mỹ: chiều dài 3->5 cm
Cáp thông tin điện thoại Úc:
+Xoắn đôi bước xoắn: 10->17,5 cm
+Quad:
1: 10 cm;
2: 12,5 cm;
3: 15 cm;
4: 17,5 cm;
5: 10 cm( dự phòng)
PTHCN&DN TTBG TBVT
ÑTVT Nguyeãn Kieàu Tam 41

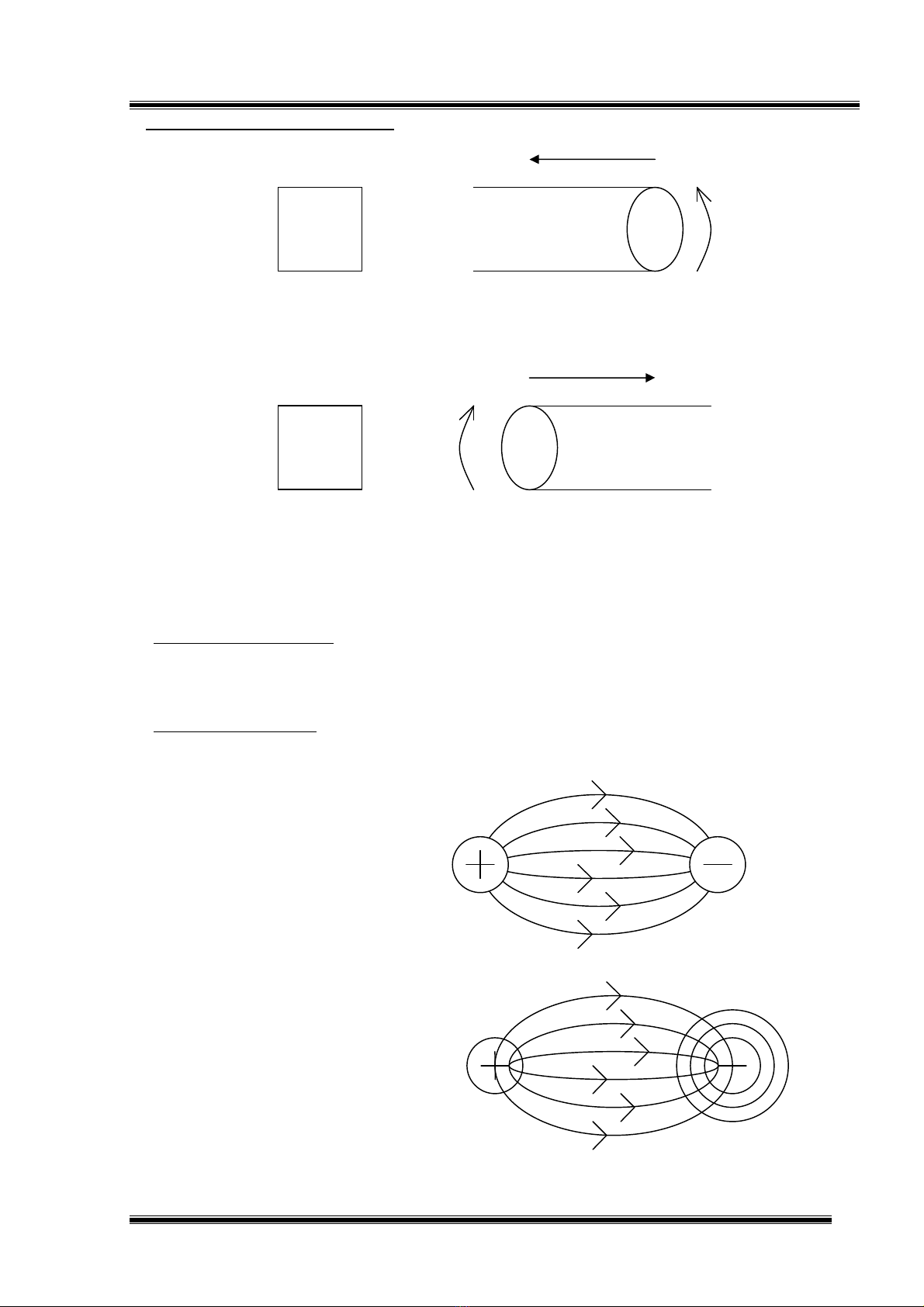

7 Cách đếm đôi dây khi nối dây:
Nhìn ngược hướng tổng đài
Ngược kim đồng hồ
Nhìn từ phía tổng đài ra
Cùng chiều kim đồng hồ
Nếu dây dẫn bọc chất cách điện màu chúng ta đếm theo luật màu.
Tùy theo vị trí đấu cáp và tổng đài chúng ta có cách đếm dây theo hình vẽ.
Lưu ý: nếu có sự nghi ngờ chúng ta bóc một đôi dây bất kì gắn vào điện thoại kiểm tra lại.
Bao ruột cáp: thường dùng lớp nhựa mỏng để bao bọc bên ngoài bảo vệ lớp ruột cáp.
a Màn che chắn điện từ:
Để tránh ảnh hưởng bất kì sự xâm nhập của một trường điện từ trường nào dựa trên
nguyên tắc lồng Faraday.
Màn bao che thường có hình trụ quấn chồng lên nhau.
b Nguyên tắc cơ bản :
Chống lại điện từ trường của một nguồn kích thích nào đó.
Màn che tĩnh điện :
Mạch không có màn bao che
Có màng bao che
Màng bao che tĩnh từ :
Tổng
đài
Tổng
đài
a b
a b
PTHCN&DN TTBG TBVT
ÑTVT Nguyeãn Kieàu Tam 42

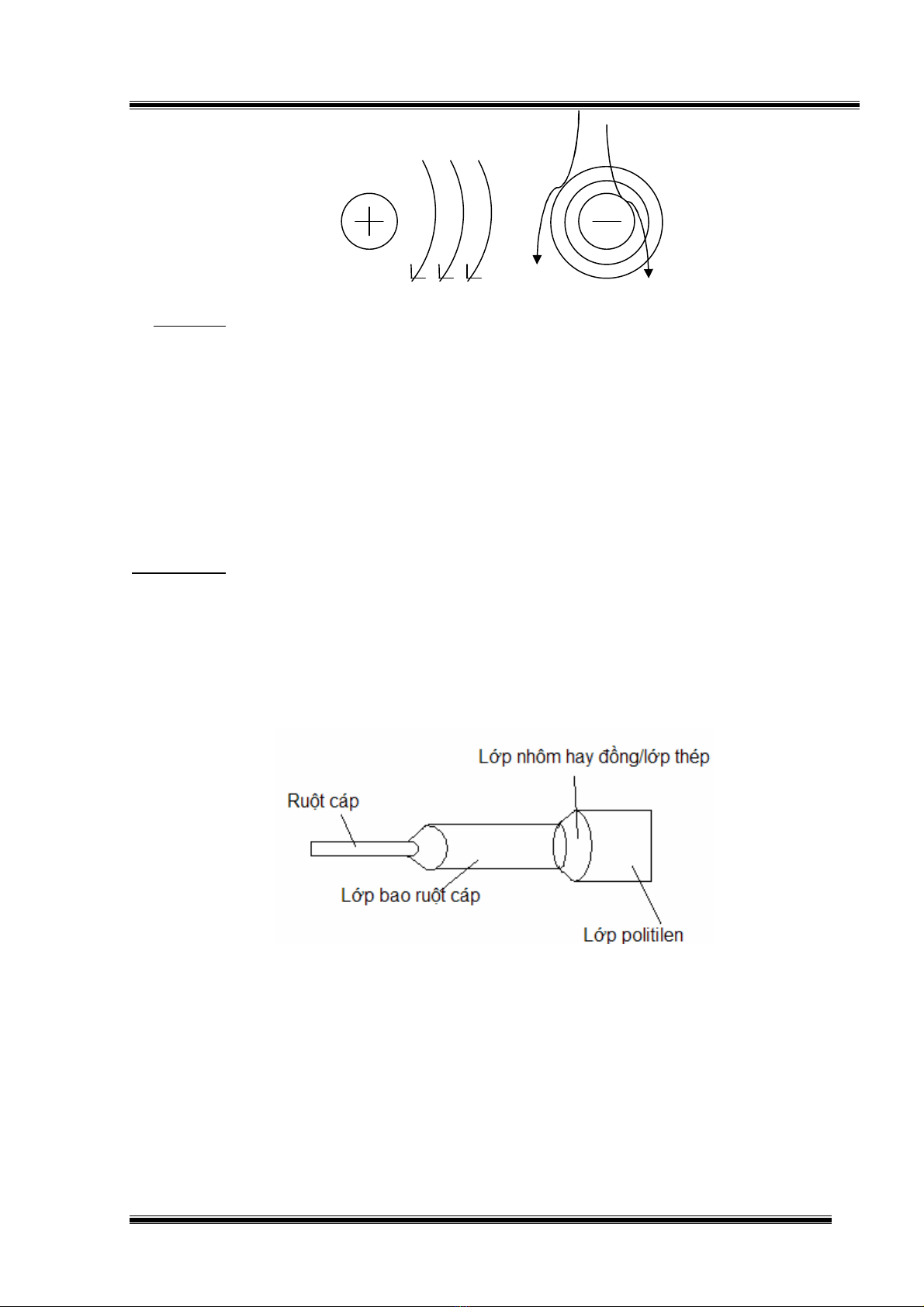

c/Vỏ cáp:
Dùng để che chở và bảo vệ ruột cáp bên trong.
Các loại vỏ cáp:
+ Cáp vỏ chì: ngăn nước và khí ẩm tốt chịu được lực kéo,nếu chôn trực tiếp dưới đất thì
phải có lớp vỏ bằng nhựa bảo vệ, vỏ chì dễ bị phản ứng hóa học ăn mòn.
+ Cáp vỏ nhựa: mềm ,dẻo, khi thi công dễ kéo, ít bị ăn mòn bởi chất hóa học,trừ khi bị
lửa.
II: CÁP THÔNG TIN NỘI HẠT
Đại Cương:
Trên đất nước ta có nhiều loại dây cáp do nhiều hãng sản xuất, do nhiều nước sản xuất,
để dễ dàng phân biệt bên trong bó dây ruột cáp, người ta dựa trên luật màu dây cách
điện, màu dây buộc nhóm và công dụng của chúng.
1 Cáp điện thoại của Mỹ:
a.Vỏ cáp nhựa:
Loại Alpeth: lớp nhôm gợn sóng, lớp nhựa politilen cứng.
Loại Cupeth:
Loại StAlpeth: lớp nhôm, thép, nhựa.
Loại AlVyn: nhôm, nhựa mềm.

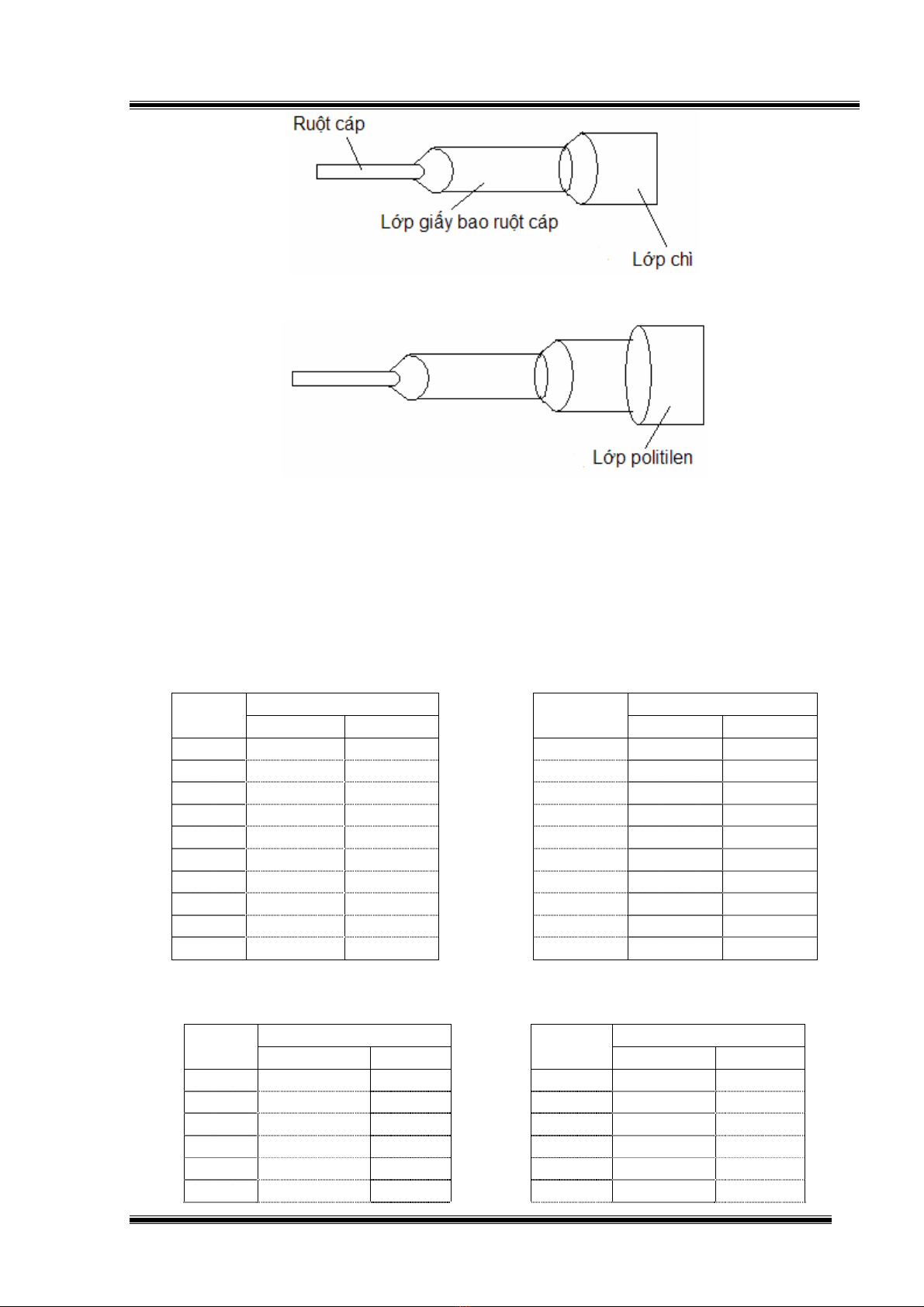

b.Cáp vỏ chì:
Loại chì: gồm hợp kim chì và lớp antimon.
Công dụng: dùng để thay thế những nơi cáp vỏ nhựa không dùng được.
b
a
PTHCN&DN TTBG TBVT
ÑTVT Nguyeãn Kieàu Tam 43
Loại Lepeth: có thêm lớp nhựa.
Công dụng: dùng làm cáp ngầm chôn dưới đất.
2.Phân loại cáp dựa trên chất cách điện của dây dẫn:
a.Cách điện bằng chất politilen: luật màu theo màu của lớp politilen bọc ngoài dây dẫn.
b.Nhóm:
Mỗi nhóm thường có 25 đôi do kết hợp của 10 màu gồm 5 màu chính( tip) và 5 màu
phụ( ring), mỗi nhóm có 1 dây buộc màu riêng. Trong mỗi nhóm 25 đôi có thể chia
làm 2 nhóm nhỏ. Mỗi nhóm 13 đôi và 1 nhóm 12 đôi.
c.Số đôi dự phòng:
Thường có 1 số đôi dây dư, thường không quá 1% dung lượng cáp, và tối đa là
không quá 20 đôi và thường nằm ở lớp ngoài cùng.
d.Màu của đôi dây dư theo tiêu chuẩn Mỹ:
Màu Màu
Số đôi Dây chính Dây phụ Số đôi Dây chính
Dây phụ
1 Trắng Đỏ 11 Dương Cam
2 Trắng Đen 12 Dương Lục
3 Trắng Vàng 13 Dương Nâu
4 Trắng Tím 14 Dương Tro
5 Đỏ Đen 15 Cam Lục
6 Đỏ Vàng 16 Cam Nâu
7 Đỏ Tím 17 Cam Tro
8 Đen Vàng 18 Lục Nâu
9 Đen Tím 19 Lục Tro
10 Vàng Tím 20 Nâu Tro
3 Luật màu của cáp nhựa Mỹ:
Màu Màu
Số đôi Dây chính Dây phụ
Số đôi Dây chính Dây phụ
1 Trắng Dương 14 Đen Nâu
2 Trắng Cam 15 Đen Tro
3 Trắng Lục 16 Vàng Dương
4 Trắng Nâu 17 Vàng Cam
5 Trắng Tro 18 Vàng Lục
6 Đỏ Dương 19 Vàng Nâu
PTHCN&DN TTBG TBVT
ÑTVT Nguyeãn Kieàu Tam 44
7 Đỏ Cam 20 Vàng Tro
8 Đỏ Lục 21 Tím Dương
9 Đỏ Nâu 22 Tím Cam
10 Đỏ Tro 23 Tím Lục
11 Đen Dương 24 Tím Nâu
12 Đen Cam 25 Tím Tro
13 Đen Lục
4 Màu dây buộc nhóm:
Căn cứ vào số thứ tự màu trên dây dẫn để làm luật màu cho dây buộc nhóm.
Nếu cáp trên 600 đôi: 2 nhóm nhỏ 25 đôi tạo thành 1 nhóm lớn 50 đôi hay 4 nhóm 25
đôi tạo thành nhóm lớn 100 đôi.
Nhóm Thứ tự dây trong nhóm Màu dây buộc nhóm
1 1-600 Trắng
2 601-1200 Đỏ
3 1201-1800 Đen
4 1801-2400 Vàng
5 2401-3000 Tím
Bảng luật màu cho cáp 600 đôi trở lên

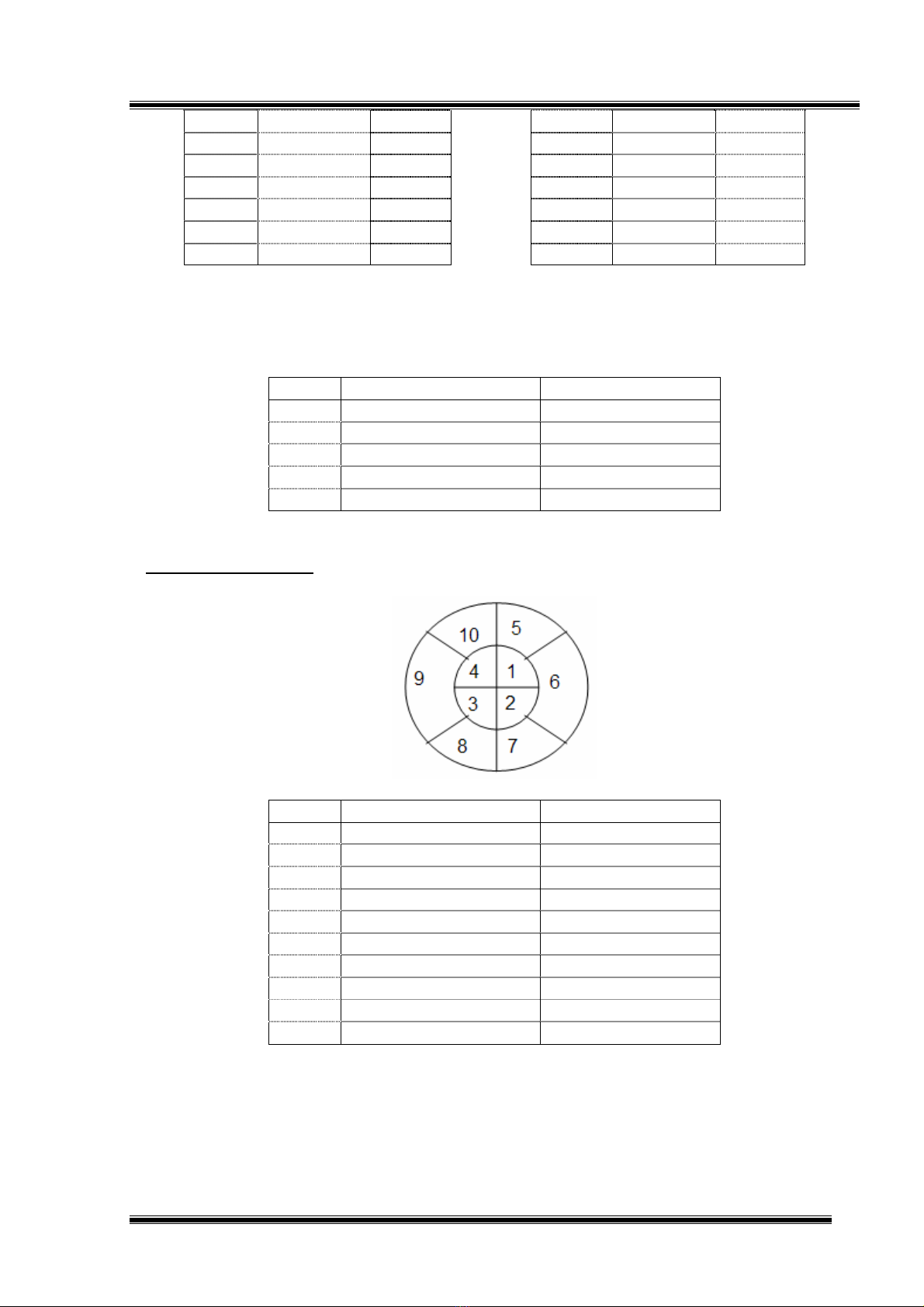

5 Cấu trúc của cáp Mỹ:
*Cáp 200 đôi: 10 nhóm, 2 nhóm đầu 25 đôi
Nhóm Thứ tự dây trong nhóm Màu dây buộc nhóm
1 1-12 Trắng dương
2 13-25 Trắng dương
3 26-37 Trắng cam
4 38-50 Trắng cam
5 51-75 Trắng lục
6 76-100 Trắng lục
7 101-125 Trắng nâu
8 126-150 Trắng nâu
9 151-175 Trắng tro
10 176-200 Trắng tro
