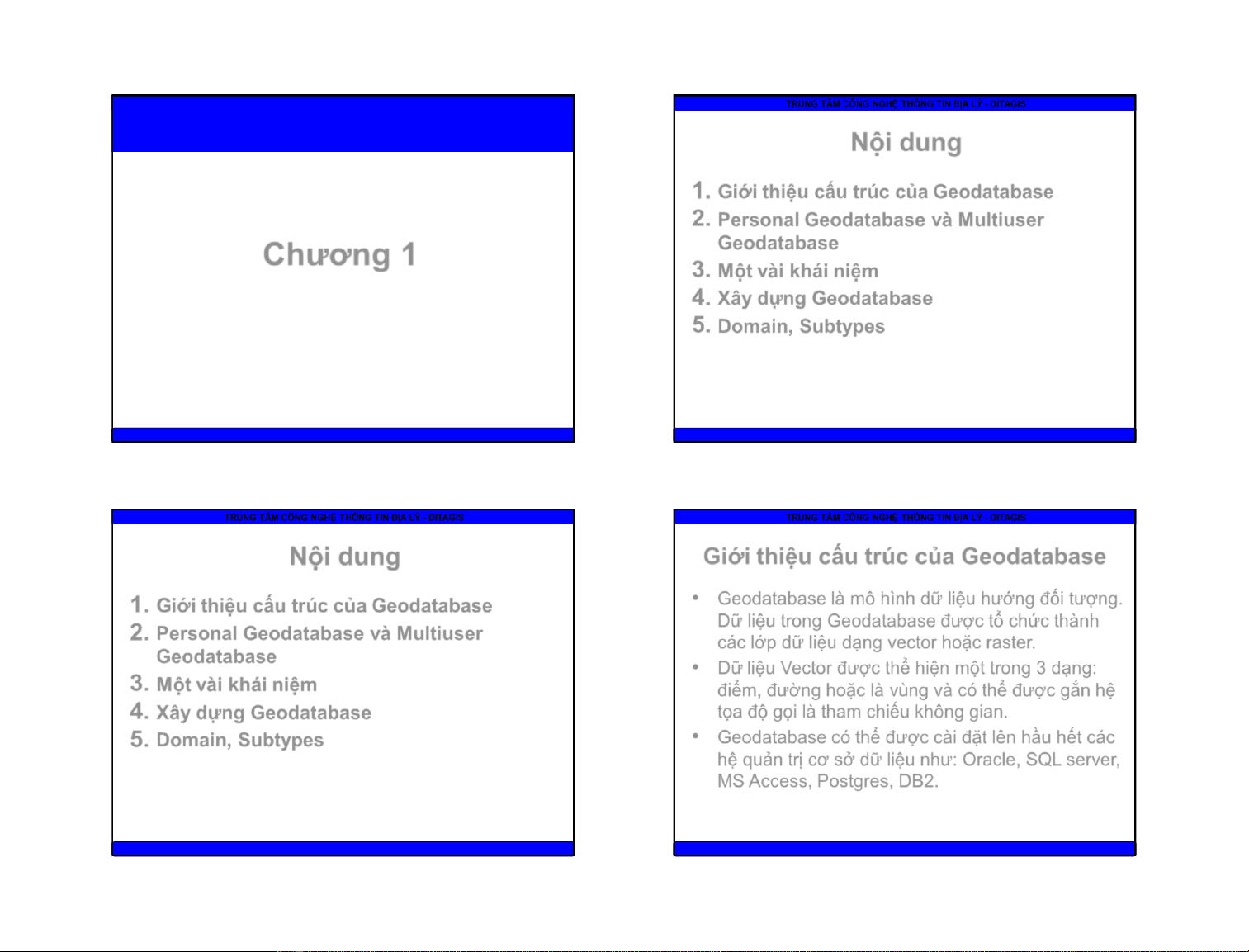

1
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
TRƯỜNG ĐẠI HỌC BÁCH KHOA THÀNH PHỐ HỒ CHÍ MINH
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ĐỊA LÝ (DITAGIS)
268 Lý Thường Kiệt, Quận 10, Tp. Hồ Chí Minh. ĐT: 08-386 42 768. Fax: 08-386 86 548
Website: http://www.ditagis.hcmut.edu.vn
Chương 1
Mô hình cơ sở dữ liệu địa lý
Geodatabase
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Nội dung
1. Giới thiệu cấu trúc của Geodatabase
2. Personal Geodatabase và Multiuser
Geodatabase
3. Một vài khái niệm
4. Xây dựng Geodatabase
5. Domain, Subtypes
2
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Nội dung
1. Giới thiệu cấu trúc của Geodatabase
2. Personal Geodatabase và Multiuser
Geodatabase
3. Một vài khái niệm
4. Xây dựng Geodatabase
5. Domain, Subtypes
3
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Giới thiệu cấu trúc của Geodatabase
•Geodatabase là mô hình dữ liệu hướng đối tượng.
Dữ liệu trong Geodatabase được tổ chức thành
các lớp dữ liệu dạng vector hoặc raster.
•Dữ liệu Vector được thể hiện một trong 3 dạng:
điểm, đường hoặc là vùng và có thể được gắn hệ
tọa độ gọi là tham chiếu không gian.
•Geodatabase có thể được cài đặt lên hầu hết các
hệ quản trị cơ sở dữ liệu như: Oracle, SQL server,
MS Access, Postgres, DB2.
4
2

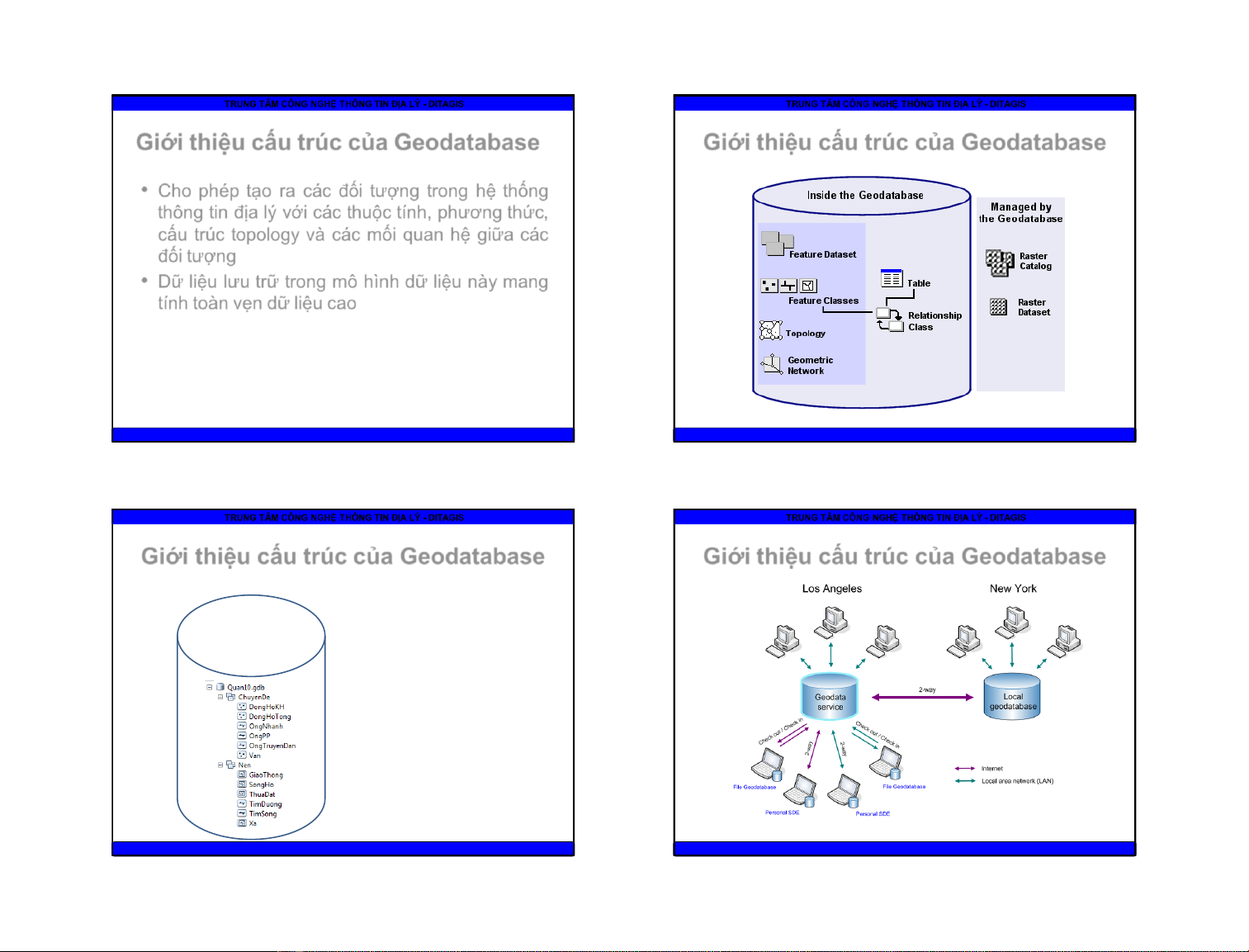

TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Giới thiệu cấu trúc của Geodatabase
•Cho phép tạo ra các đối tượng trong hệ thống
thông tin địa lý với các thuộc tính, phương thức,
cấu trúc topology và các mối quan hệ giữa các
đối tượng
•Dữ liệu lưu trữ trong mô hình dữ liệu này mang
tính toàn vẹn dữ liệu cao
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Giới thiệu cấu trúc của Geodatabase
6
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Giới thiệu cấu trúc của Geodatabase
7
- Feature Dataset
- Feature Class
- Relationship Class
- Topology
- Geometric Network
- Table
-…
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Giới thiệu cấu trúc của Geodatabase
8
3
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Nội dung
1. Giới thiệu cấu trúc của Geodatabase
2. Personal Geodatabase và Multiuser
Geodatabase
3. Một vài khái niệm
4. Xây dựng Geodatabase
5. Domain, Subtypes
9
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Các mô hình GeoDataBase
•Personal Geodatabase
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Các mô hình GeoDataBase
•Multiuser Geodatabase
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Các mô hình GeoDataBase
•Multiuser Geodatabase
4
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Các mô hình GeoDataBase
13
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Các mô hình GeoDataBase
Đặc điểm
ArcSDE Geodatabase
File Geodatabase Personal Geodatabase
Mô tả
Định dạng lưu trữ và
quản lý dữ liệu GIS
trong cơ sở dữ liệu
quan hệ
Định dạng được lưu
trong thư mục hệ thống
file
Định dạng chuẩn đầu tiên
quản lý trong file
Microsoft Access
Số lượng
người
dùng
Đa người dùng, nhiều
người đọc và biên tập
Một người dùng, nhiều
người có thể truy cập
và một người biên tập
Một người dùng, nhiều
người có thể truy cập và
một người biên tập
Định dạng
lưu trữ
-
Oracle
- Microsoft SQL Server
-
IBM DB2
-
IBM Informix
Mỗi một nhóm dữ liệu
được lưu vào một file
riêng biệt. Một file
geodatabase là một thư
mục chứa các file
Tất cả cơ sở dữ liệu lưu
trong Microsoft Access file
có đuôi mở rộng .mdb
Giới hạn
dung
lượng
Rất lớn, phụ thuộc vào
DBMS
Có thể lên đến TB
Tối đa 2G
Hỗ trợ
Versioning
Có
Không
Không
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Các mô hình GeoDataBase
oPersonal Geodatabase và Multiuser
Geodatabase dùng chung một mô hình dữ
liệu.
oMột mô hình xây dựng cho Personal
Geodatabase có thể hiện thực cho mô hình
Multiuser Geodatabase và ngược lại.
oDữ liệu có thể di chuyển qua lại giữa hai mô
hình.
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Các mô hình GeoDataBase
•Lựa chọn mô hình
oPersonal Geodatabase
•Hệ thống chạy trên máy đơn
•Dữ liệu đơn giản
•Dung lượng dữ liệu giới hạn
oMultiuser Geodatabase
• Nhiều người truy vấn, hiệu chỉnh trên cùng một geodatabase
•Dung lượng lưu trữ không giới hạn
•Dữ liệu dược truy cập qua LAN, Internet…
5

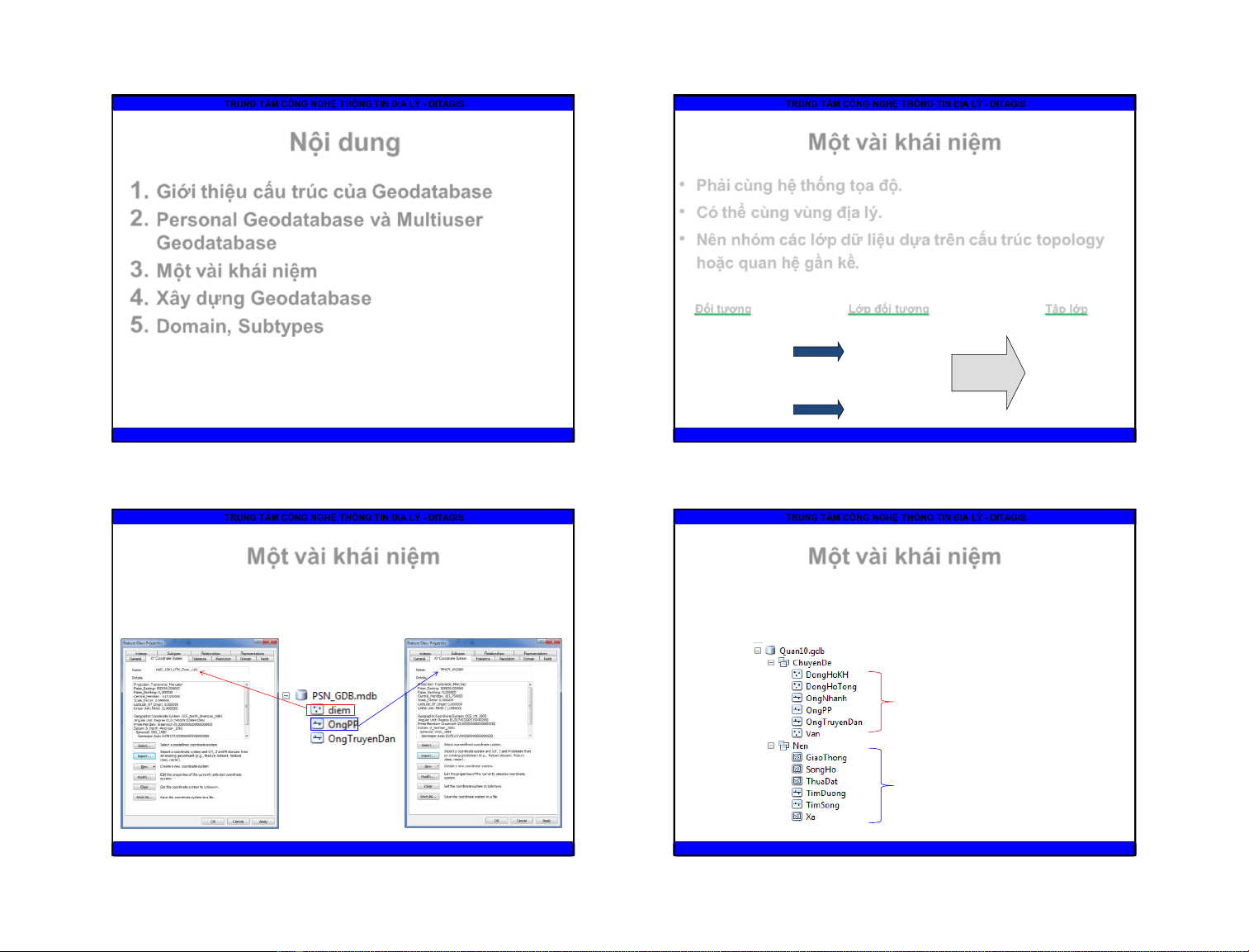

TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Nội dung
1. Giới thiệu cấu trúc của Geodatabase
2. Personal Geodatabase và Multiuser
Geodatabase
3. Một vài khái niệm
4. Xây dựng Geodatabase
5. Domain, Subtypes
17
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Một vài khái niệm
•Phải cùng hệ thống tọa độ.
•Có thể cùng vùng địa lý.
•Nên nhóm các lớp dữ liệu dựa trên cấu trúc topology
hoặc quan hệ gần kề.
18
Đối tượng
Ống 150 mm
Ống 200 mm
Ống 250 mm
Lớp đối tượng
Tập lớp
Điểm giao
nhau
Ống phân phối
Mối nối
Quan hệ
topology
Dữ liệu
chuyên đề cấp
nước
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Một vài khái niệm
•Dữ liệu độc lập trong Geodatabase thì độc lập với nhau
về hệ tọa độ
19
TRUNG TÂM CÔNG NGHỆ THÔNG TIN ÐỊA LÝ - DITAGIS
Một vài khái niệm
•Dữ liệu trong cùng Dataset thì thống nhất với nhau về
hệ tọa độ
20
Hệ tọa độ A
Hệ tọa độ B
