chương 4 BÙ TRỪ DAO VÀ CÁC LỆNH NÂNG CAO 1
BÙ TRỪ BÁN KÍNH DAO Lệnh offset dao G41, G42, G40 • Để cho tâm dao nằm cách đường lập trình mọât khỏang, người ta thực hiên một công việc gọi là bù trừ bán kính dao, hay offset dao. • Việc offset dao có thể là bên trái hay bên phải quỹ đạo lập trình. • Để offset dao bên trái, dùng lệnh G41. • Để offset dao bên phải, dùng lệnh G42. • Để hủy offset dao bên phải hay bên trái dùng lệnh G40. 2

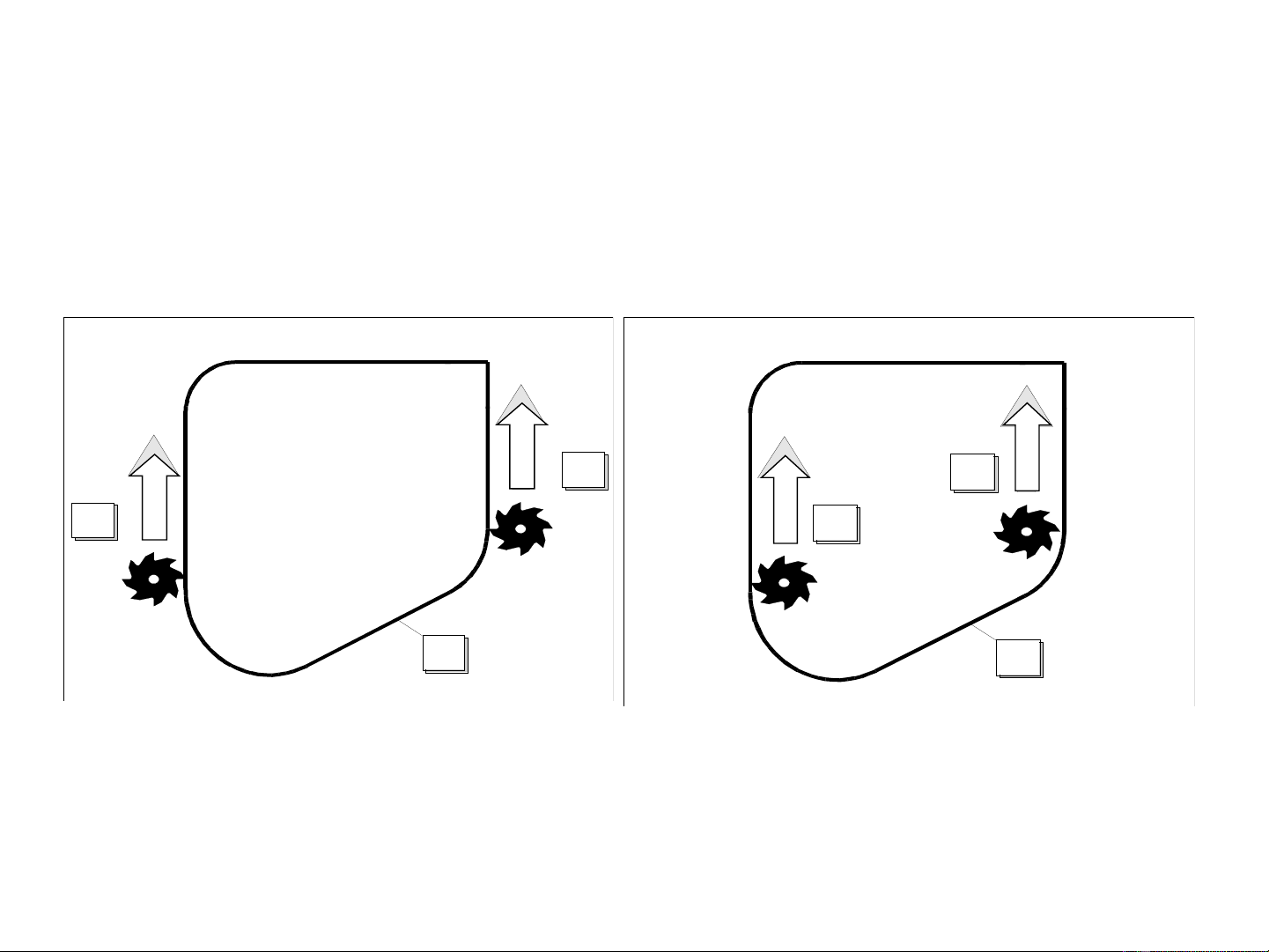

BÙ TRỪ BÁN KÍNH DAO 2 1 1 2 3 3 3

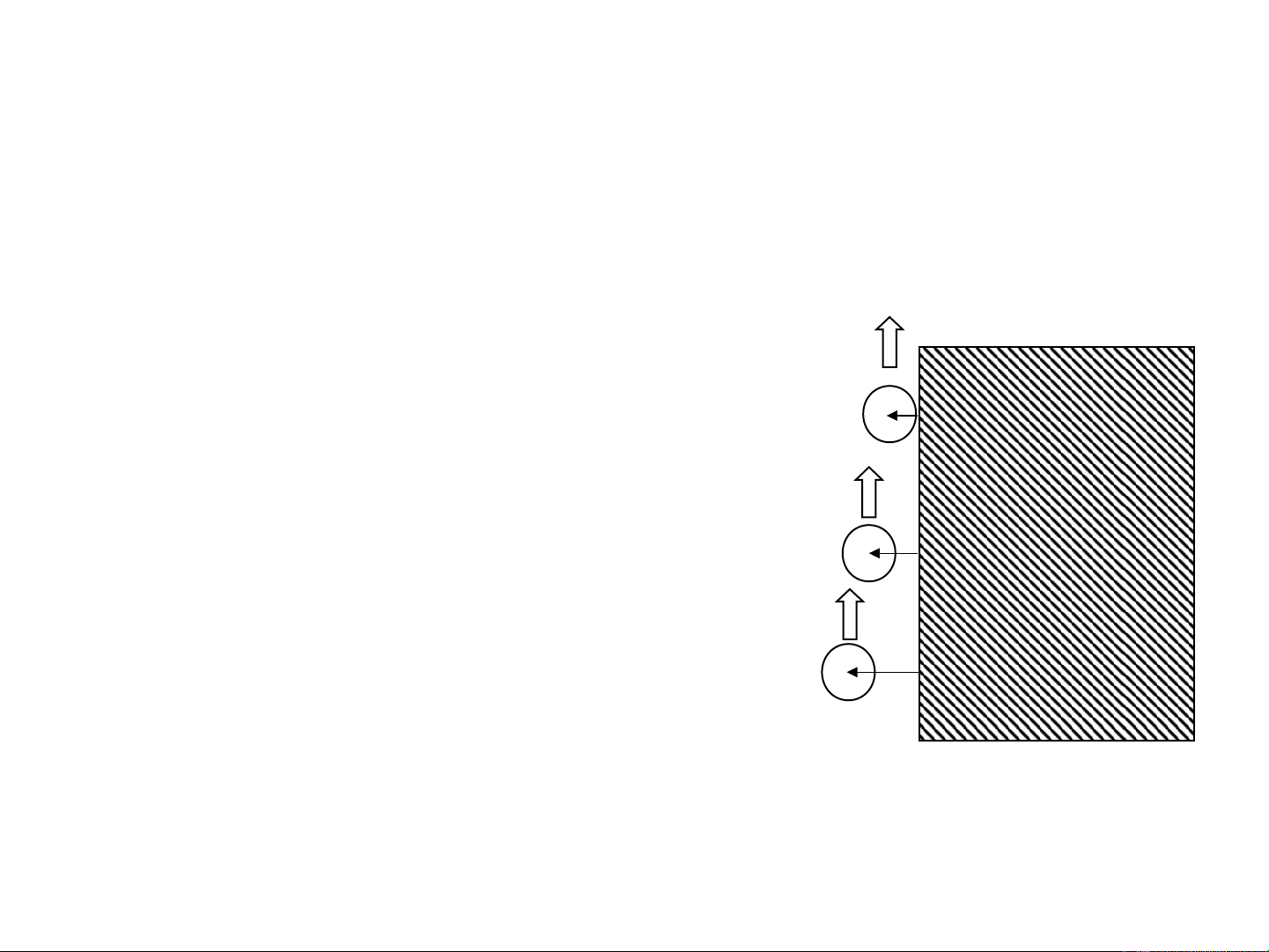

BÙ TRỪ BÁN KÍNH DAO Có thể lợi dụng việc offset dao để thực hiện việc gia công thô và gia công tinh cho cùng Tinh một chương trình NC. Nguyên tắc viết dòng lệnh: G01 (G00) G41 (G42) X_ Y_ Bán tinh D_ ; trong đó: X_Y_ là tọa độ điểm tới D_ là số offset bán kính dao. Hình 6-40 4

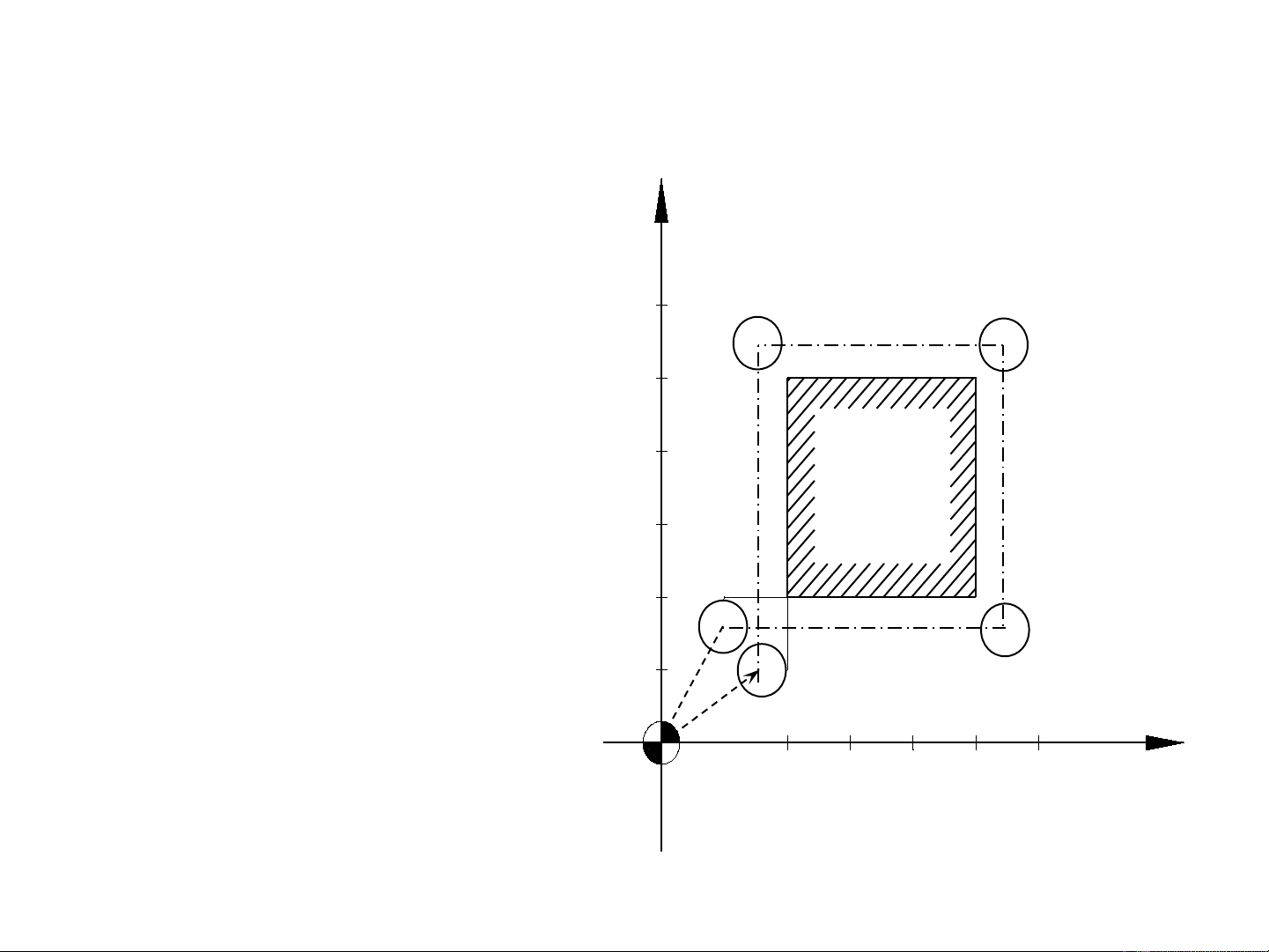

BÙ TRỪ BÁN KÍNH DAO Y O0002; 60 N10 G90 G54 G17 G00 X0 Y0 S1000 M03; 50 N20 G41 X20.0 Y10.0 D01; 40 N30 G01 Y50.0 F100; N40 X50.0 ; 30 N50 Y20.0 ; 20 N60 X10.0 ; N70 G40 G00 X0 Y0 10 x M05; M80 M30; O 10 20 30 40 50 60 5
BÙ TRỪ BÁN KÍNH DAO C2 (1550,1550 6
