www.ptit.edu.vn GIẢNG VIÊN: TS. NGUYỄN QUỐC UY
BỘ MÔN: KTĐT - KHOA KTĐT1 Trang 1
1. Đo dòng điện: một chiều, xoay chiều
2. Đo điện áp: một chiều, xoay chiều
3. Đồng hồ vạn năng: tương tự, số
Chương 6. Đo dòng điện và điện áp
www.ptit.edu.vn GIẢNG VIÊN: TS. NGUYỄN QUỐC UY
BỘ MÔN: KTĐT - KHOA KTĐT1 Trang 2
6.1. Đo dòng điện
6.1.1. Đo dòng điện 1 chiều bằng Ampe mét từ điện
•Dụng cụ đo: Ampe mét từ điện, được mắc nối tiếp với mạch có dòng điện cần đo
sao cho tại cực dương dòng đi vào và tại cực âm dòng đi ra khỏi ampe mét.
•Yêu cầu: nội trở RA nhỏ để đảm bảo ampe mét ảnh hưởng rất ít đến đến trị số
dòng điện cần đo
•Ampe mét từ điện: độ lệch của kim tỉ lệ thuận với dòng điện chạy qua cuộn dây.
•Để đo I lớn mắc điện trở sơn vào mạch đo:
Iđo max = IA max + IS max
Ta có: IS max.RS = IA max.RA
; :hệ số mở rộng thang đo
Chương 6. Đo dòng điện và điện áp
A
R
A
R
S
I
do
I
A
I
S
+ -

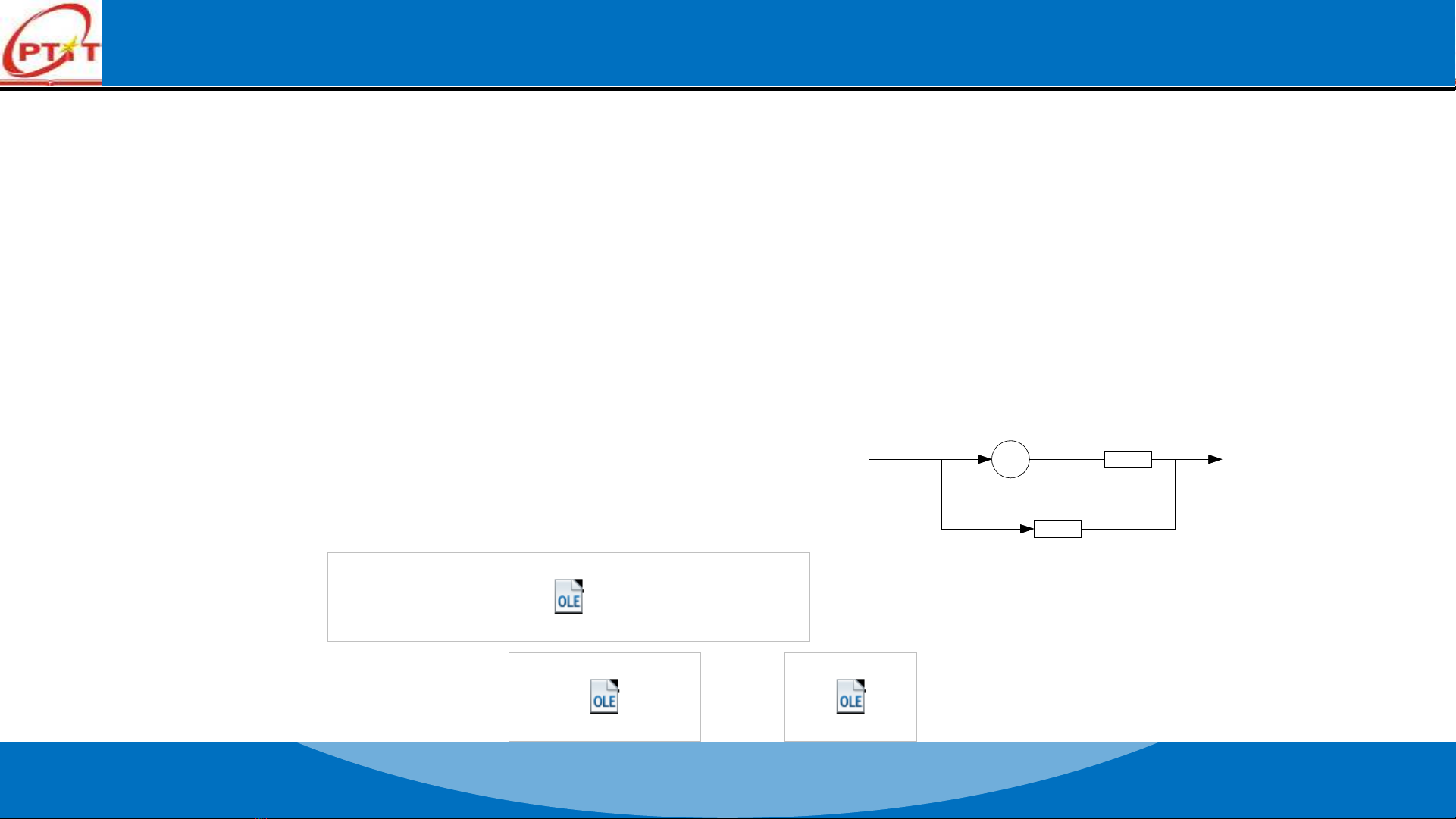

Hình 6.1
A
R
A
R
S
I
do
I
A
I
S
+ -
Hình 6.1
www.ptit.edu.vn GIẢNG VIÊN: TS. NGUYỄN QUỐC UY
BỘ MÔN: KTĐT - KHOA KTĐT1 Trang 3
Thay đổi RS bằng các giá trị khác nhau các thang đo khác nhau
Ví dụ
Ampe mét nhiều thang đo
-Thay đổi vị trí CM ( B, C, D) đo được các dòng có trị số khác nhau
Chú ý: sử dụng công tắc đóng rồi cắt để dụng cụ không bị mất sơn
tránh để dòng qua quá lớn gây hỏng
Chương 6. Đo dòng điện và điện áp
A
R
S1
R
S2
R
S3
R
A
+ -
I
do
D A
C
B

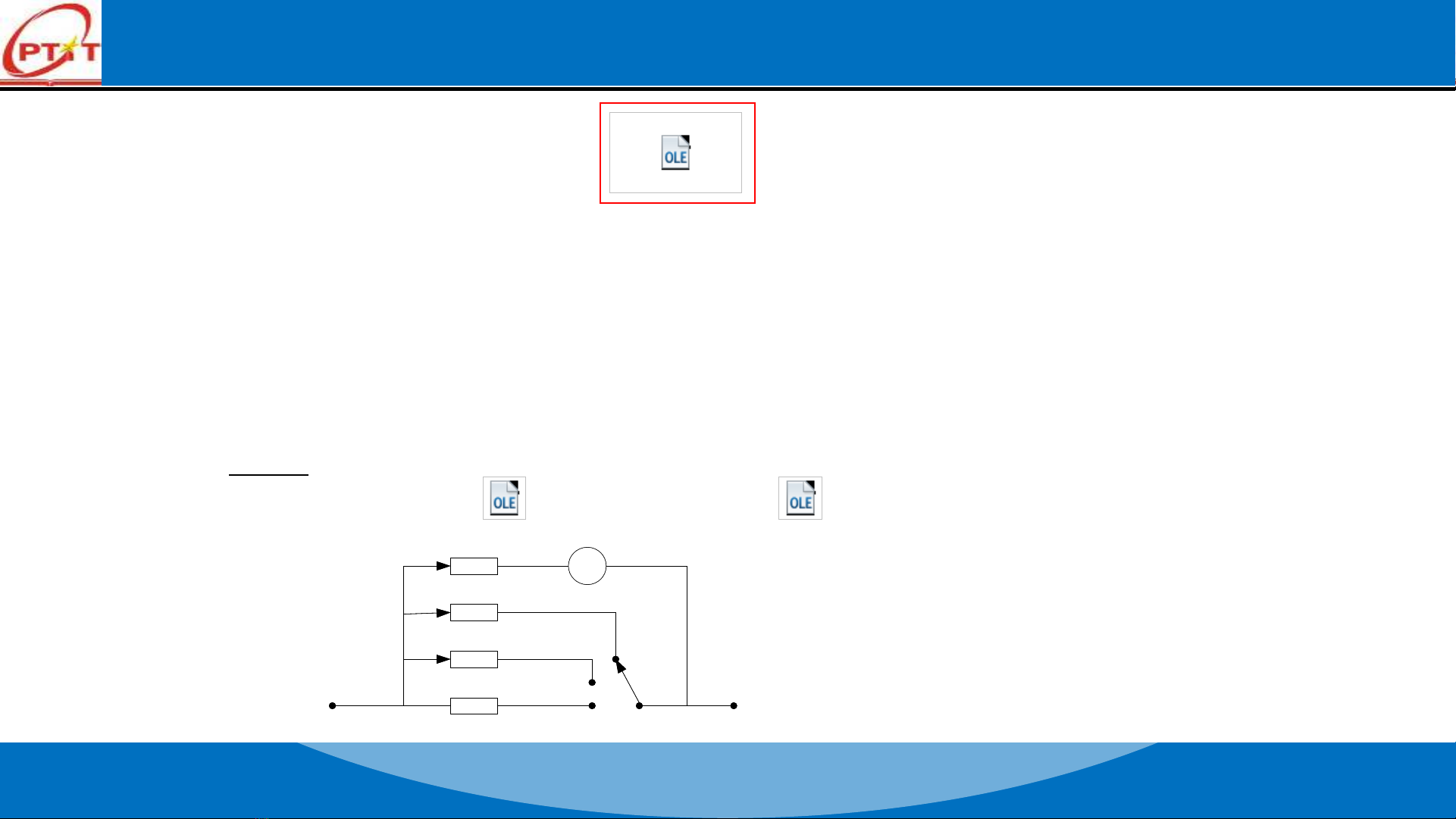

Hình 6.2 - Ampe mét nhiều
thang đo đơn giản
A
R
S1
R
S2
R
S3
R
A
+ -
I
do
D A
C
B
Hình 6.2 - Ampe mét nhiều
thang đo đơn giản
www.ptit.edu.vn GIẢNG VIÊN: TS. NGUYỄN QUỐC UY
BỘ MÔN: KTĐT - KHOA KTĐT1 Trang 4
-Sơn Ayrton: bảo vệ cuộn dây của khỏi bị dòng quá lớn khi CM giữa
các sơn
-Phân tích:
CM ở B: RA // (R1 nt R2 nt R3)
CM ở C: (RA nt R3) // (R1 nt R2)
CM ở D: (RA nt R2 nt R3) // R1
Chương 6. Đo dòng điện và điện áp
R1
A
R2R3
RA
B
C
D
A
Ido IS
IA

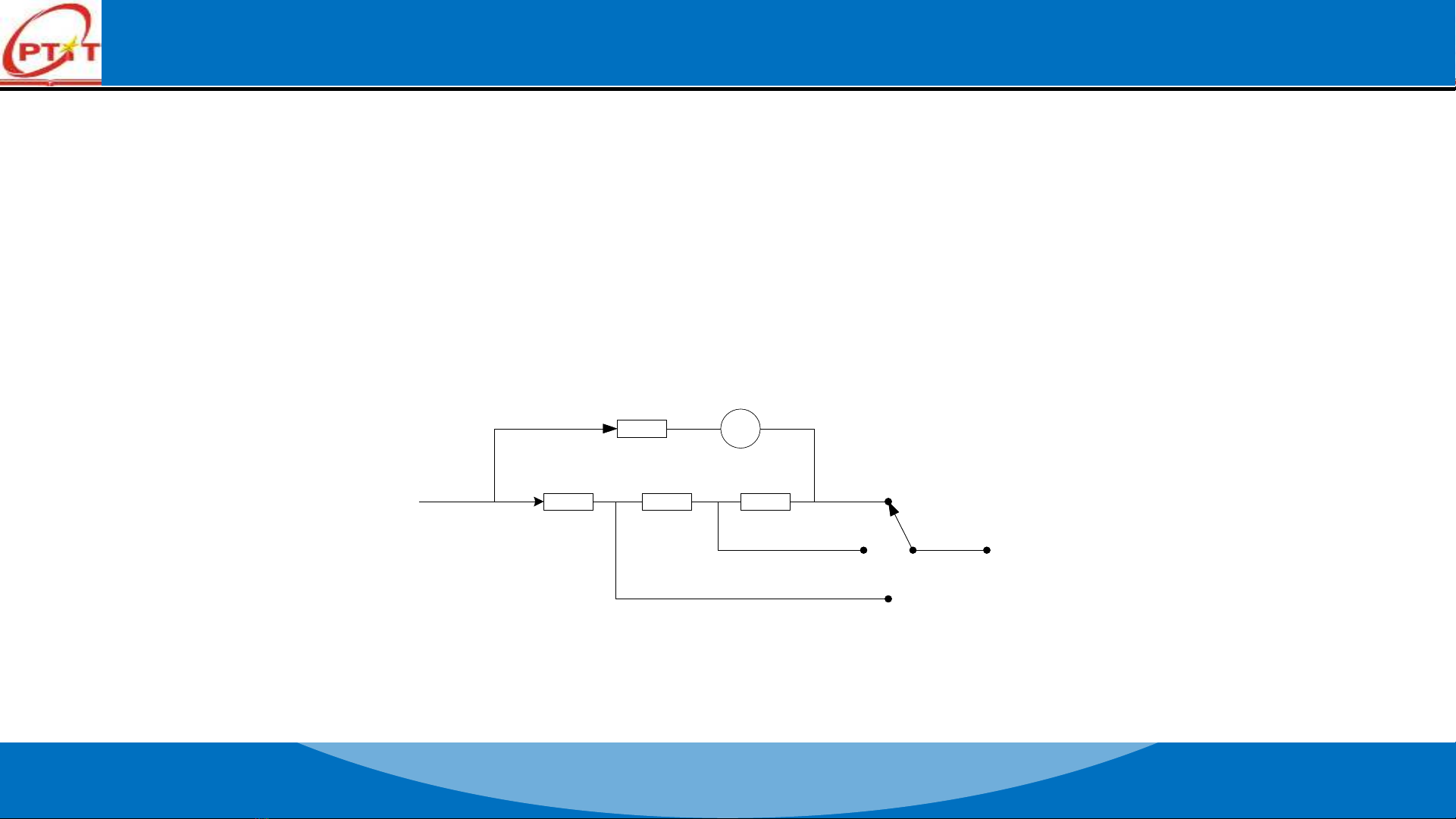

Hình 6.3 – Ampe mét nhiều thang đo dùng sơn Ayrton
R1
A
R2R3
RA
B
C
D
A
Ido IS
IA
Hình 6.3 – Ampe mét nhiều thang đo dùng sơn Ayrton
www.ptit.edu.vn GIẢNG VIÊN: TS. NGUYỄN QUỐC UY
BỘ MÔN: KTĐT - KHOA KTĐT1 Trang 5
Sai số do nhiệt độ:
-Cuộn dây trong dụng cụ đo TĐNCVC được quấn bằng dây đồng mảnh,
và điện trở của nó có thể thay đổi đáng kể theo nhiệt độ
- I chạy qua cuộn dâynung nóng nóRcuộn dây thay đổi sai số phép
đo dòng
-Khắc phục: mắc Rbù bằng Mangan hoặc Constantan với cuộn dây
(Mangan hoặc Constantan có hệ số điện trở phụ thuộc t0 bằng 0)
nếu Rbù = 9 Rcuộn dây RA = Rbù + Rcuộn dây = 10Rcuộn dây thì khi
Rcuộn dây thay đổi 1% sẽ khiến cho RA thay đổi 0,1%
RS cũng được làm bằng Mangan hoặc Constantan để tránh sự thay đổi
điện trở theo t0

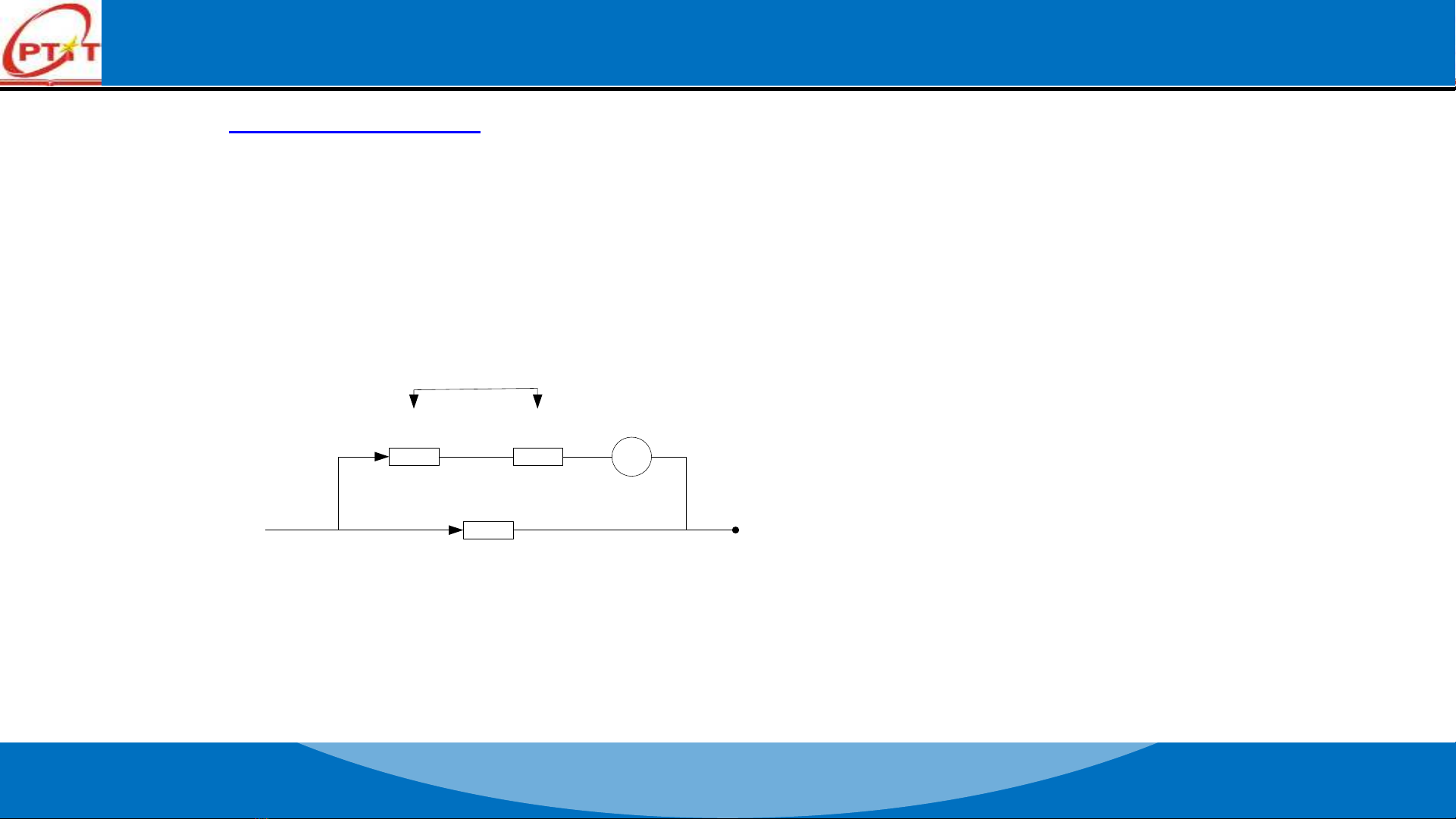

Hình 6.4 - Mắc điện trở bù để giảm sai
số do nhiệt độ trong ampe mét
Chương 6. Đo dòng điện và điện áp
R
bu
R
cuon day
R
S
R
A
A
I
do
I
A
I
S
