ĐA TRUY NHẬP VÔ TUYẾN
Giảng viên: Nguyễn Việt Hưng
Email: nvhung_vt1@ptit.edu.vn
Tel: ***
Bộ môn: Vô tuyến
Khoa: Viễn Thông 1
Học kỳ/Năm biên soạn: I/2014-2015
BÀI GIẢNG
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
2
TẠO MÃ TRẢI PHỔ
CHƯƠNG 2:
8/25/2014
2
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1 3
ĐA TRUY NHẬP VÔ TUYẾN
•2.1 Giới thiệu
•2.2 Mã PN
•2.3 Mã Gold
•2.4 Các mã trực giao
•2.5 Ứng dụng mã trong hệ thống CDMA
•2.6 Câu hỏi và bài tập
NỘI DUNG
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1 4
ĐA TRUY NHẬP VÔ TUYẾN
•2.1 Giới thiệu
•2.2 Mã PN
•2.3 Mã Gold
•2.4 Các mã trực giao
•2.5 Ứng dụng mã trong hệ thống CDMA
•2.6 Câu hỏi và bài tập
NỘI DUNG
8/25/2014
3
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1 5
ĐA TRUY NHẬP VÔ TUYẾN
•Mã giả ngẫu nhiên, PR (Pseudo Random), hay giả tạp âm,
PN (Pseudo Noise), được sử dụng để đặc tả một bit thông
tin ở các hệ thống trải phổ
•Mã trải phổ phải có tính trực giao cao, ngẫu nhiên (tựa tạp
âm) và bộ mã phải gồm nhiều mã cho các người sử dụng
khác nhau
•Một số mã trải phổ
•Mã PN
•Mã Gold
•Các mã trực giao
2.1 Giới thiệu
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1 6
ĐA TRUY NHẬP VÔ TUYẾN
•2.1 Giới thiệu
•2.2 Mã PN
•2.3 Mã Gold
•2.4 Các mã trực giao
•2.5 Ứng dụng mã trong hệ thống CDMA
•2.6 Câu hỏi và bài tập
NỘI DUNG
8/25/2014
4
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1 7
ĐA TRUY NHẬP VÔ TUYẾN
•Khái niệm
•Mã giả tạp âm sử dụng là chuỗi thanh ghi dịch cơ số hai độ dài cực đại,
(chuỗi m)
•Chuỗi m được tạo ra bằng cách sử dụng thanh ghi dịch có mạch hồi tiếp
tuyến tính và cổng logic hoặc loại trừ (XOR)
•Mạch thanh ghi dịch được xây dựng từ một đa thức tạo mã
(phép cộng là cộng modul 2)
1,0;1
10
01
1
1
i
m
m
m
m
ggg
gxgxgxgxg
2.2 Mã PN
(2.1)
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1 8
ĐA TRUY NHẬP VÔ TUYẾN
2.2 Mã PN
•Mạch tạo chuỗi m
•Đa thức tạo mã
g = 1: Khóa đóng; g = 0: Khóa ngắt
Chu kỳ cực đại N = 2m- 1
01
1
1gxgxgxgxg m
m
m
m
0 1
1 1

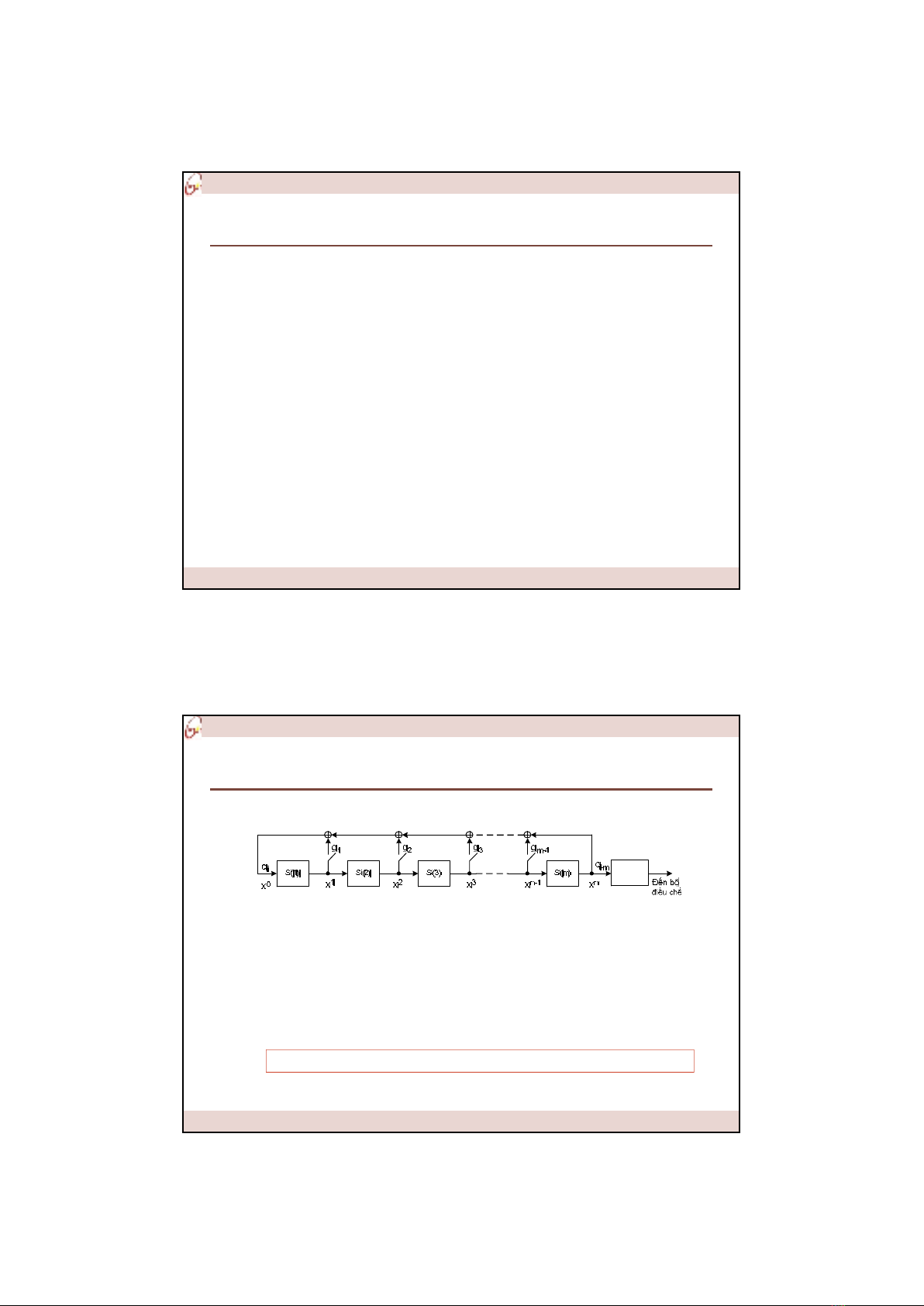

Hình 2.1. Mạch thanh ghi dịch để tạo chuỗi PN
ci= g1ci-1 + g2 ci-2 + ..... + gm-1ci-m+1 + ci-m (mod 2)
8/25/2014
5
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1 9
ĐA TRUY NHẬP VÔ TUYẾN
2.2 Mã PN
•Mạch tạo chuỗi m
Hình 2.2. Bộ tạo mã với đa thức g(x) = x5+ x4+ x3+ x +1
ci= ci-1 + ci-3 + ci-4 + ci-5
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1 10
ĐA TRUY NHẬP VÔ TUYẾN
2.2 Mã PN
•Mạch tạo chuỗi m
•Đa thức tạo mã
g = 1: Khóa đóng; g = 0: Khóa ngắt
Chu kỳ cực đại N = 2m- 1
•Nhược điểm: Tốc độ hoạt động chậm do thời gian trễ lớn của đường hồi
tiếp. Trong các hệ thống CDMA sử dụng mạch tạo mã PN tốc độ cao
01
1
1gxgxgxgxg m
m
m
m
0 1
1 1
Hình 2.1. Mạch thanh ghi dịch để tạo chuỗi PN
