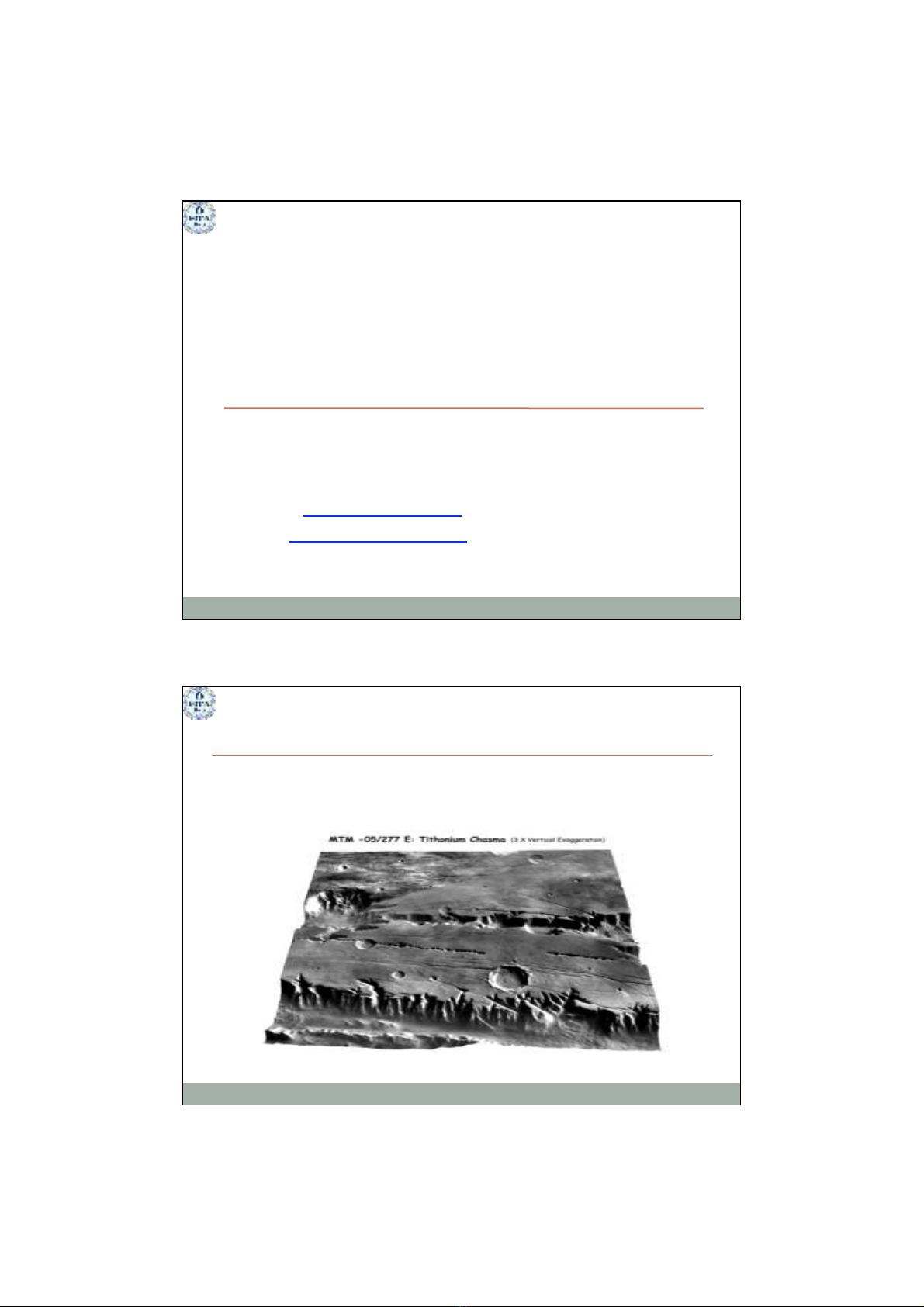

HỆ THỐNG THÔNG TIN ĐỊA LÝ (GIS)
(CH4 – MÔ HÌNH SỐ HOÁ ĐỘ CAO)
Phan Trọng Tiến
Bộ môn Công nghệ phần mềm– Khoa CNTT
Học Viện Nông nghiệp Việt Nam
Website: http://timoday.edu.vn
Email: phantien84@gmail.com!
Giới thiệu chung
q DEM (Digital Elevation Model) là một cách số
hóa miêu tả bề mặt thực địa.
Mô hình số hoá độ cao 2
8/24/16
2
Nội dung chính
q DEM là gì?
q Phương pháp tạo DEM
q Vai trò của DEM
q Xây dựng bản đồ độ dốc
q Xây dựng bản đồ hướng dốc
Mô hình số hoá độ cao 3
DEM là gì?
q Mô hình số hoá độ cao (DEM) là sự thể hiện
bằng số sự thay đổi liên tục của độ cao trong
không gian đều.
q Ex:
q Độ cao của các điểm trên bề mặt quả đất, độ cao của
các tầng đất, hoặc của mực nước ngầm.
q DEM được lưu trữ khác nhau tuỳ thuộc vào
kiểu số liệu là Raster hay Vector.
Mô hình số hoá độ cao 4
8/24/16
3
Phương pháp tạo DEM
q Phương pháp toán học
q Toàn vùng
q Dãy Fourier
q Đa thức bộ bậc 4
q Chi tiết
q Chia vùng đồng đều
q Chia vùng không đồng đều
Mô hình số hoá độ cao 5
Phương pháp tạo DEM
q Phương pháp vật thể bản đồ
q Đường đồng mức hay đường bình độ
q Đường mặc cắt dọc
q Raster: mạng lưới đều (regular rectangular grid,
GRID)
q Vector: mạng lưới tam giác không đều (triagular
irregular network, TIN)
Mô hình số hoá độ cao 6
8/24/16
4
Phương pháp toán học
q Biểu thị mặt cong địa hình chủ yếu dựa vào
các hàm số toán học ba chiều
q Có độ mịn cao với các mặt địa hình phức tạp
q Cần sử dụng phương pháp cục bộ chia vùng mô
phỏng thành các phần nhỏ để ước lượng độ cao các
điểm đã quan chắc
Mô hình số hoá độ cao 7
Phương pháp vật thể bản đồ
q PP sử dụng đường bình độ hay đường đồng
mức: mọi điểm nằm trên cùng đường bình độ
sẽ có cùng độ cao
q PP mặt cắt dọc để biểu diễn độ cao: thuận tiện
cho phân tích độ dốc vùng nghiên cứu
=> Nhưng không thuận tiện phân tích dữ liệu
trong GIS
Mô hình số hoá độ cao 8
8/24/16
5
Phương pháp vật thể bản đồ
q DEM có thể được biểu diễn bằng:
q Raster - một lưới các ô vuông
q Vector - Lưới các tam giác không đều (TIN)
q DEM thường được xây dựng bằng cách sử
dụng công nghệ viễn thám (RS) hơn là việc đi
thu thập dữ liệu trực tiếp.
Mô hình số hoá độ cao 9

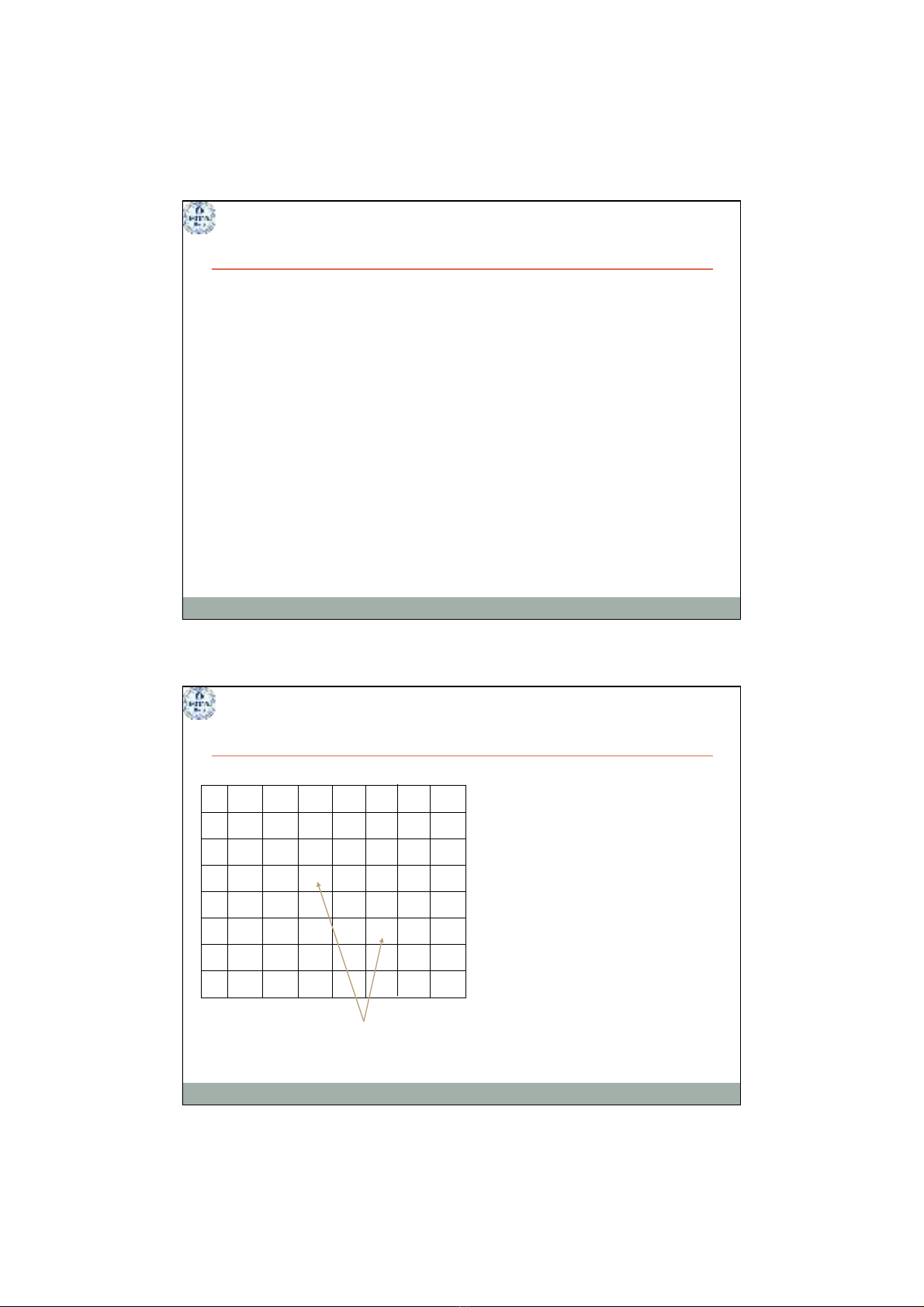

Biểu diễn bằng Raster
q Trong mô hình Raster
DEM (GRID) nhìn giống
như một ma trận các ô
vuông và chia thành các
hàng và cột.
q Mỗi một ô (cell) chứa giá
trị độ cao của điểm trung
tâm của ô
500
300
Độ cao
Mô hình số hoá độ cao 10
