Bài giảng Kỹ thuật số Chương 4 Phân tích mạch logic, được biên soạn gồm các nội dung chính sau: Các mạch logic cơ bản; Thực hiện mạch logic; Biểu diễn cổng logic qua cổng NAND và NOR; Thực hiện mạch logic chỉ bằng cổng NAND và NOR;... Mời các bạn cùng tham khảo!

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Kỹ thuật số: Chương 4 - Võ Duy Công

  1. KỸ THUẬT SỐ Biên soạn: Võ Duy Công Trung tâm Đào tạo Bảo dưỡng Công nghiệp Đại học Bách khoa TpHCM Email: congvd@hcmut.edu.vn 1
  2. PHÂN TÍCH MẠCH LOGIC 2

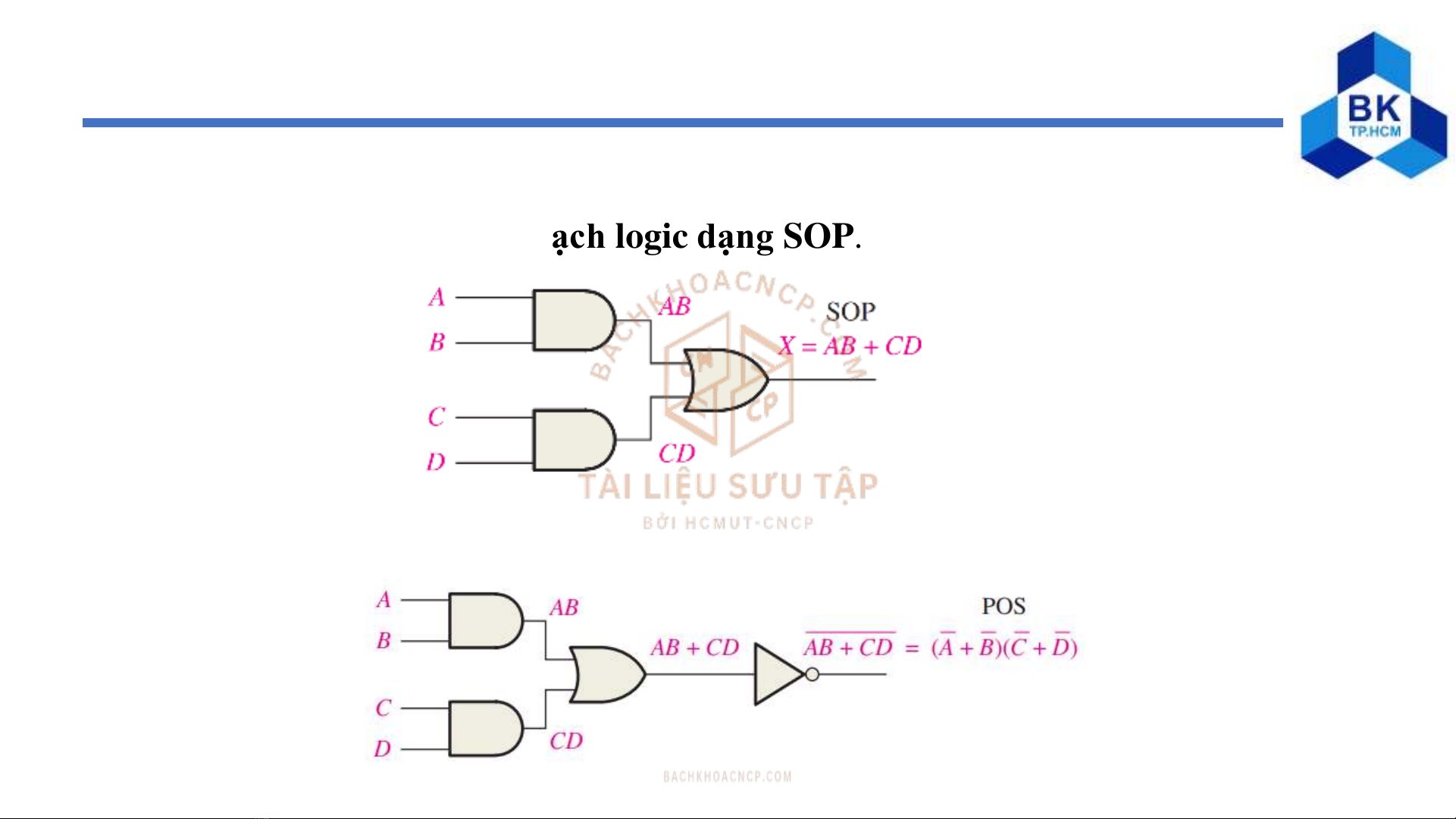

  3. Phân tích mạch logic I. Các mạch logic cơ bản AND – OR logic: thực hiện mạch logic dạng SOP. AND – OR invert logic 3
  4. Phân tích mạch logic I. Các mạch logic cơ bản Exclusive-OR Logic Exclusive-NOR Logic 4

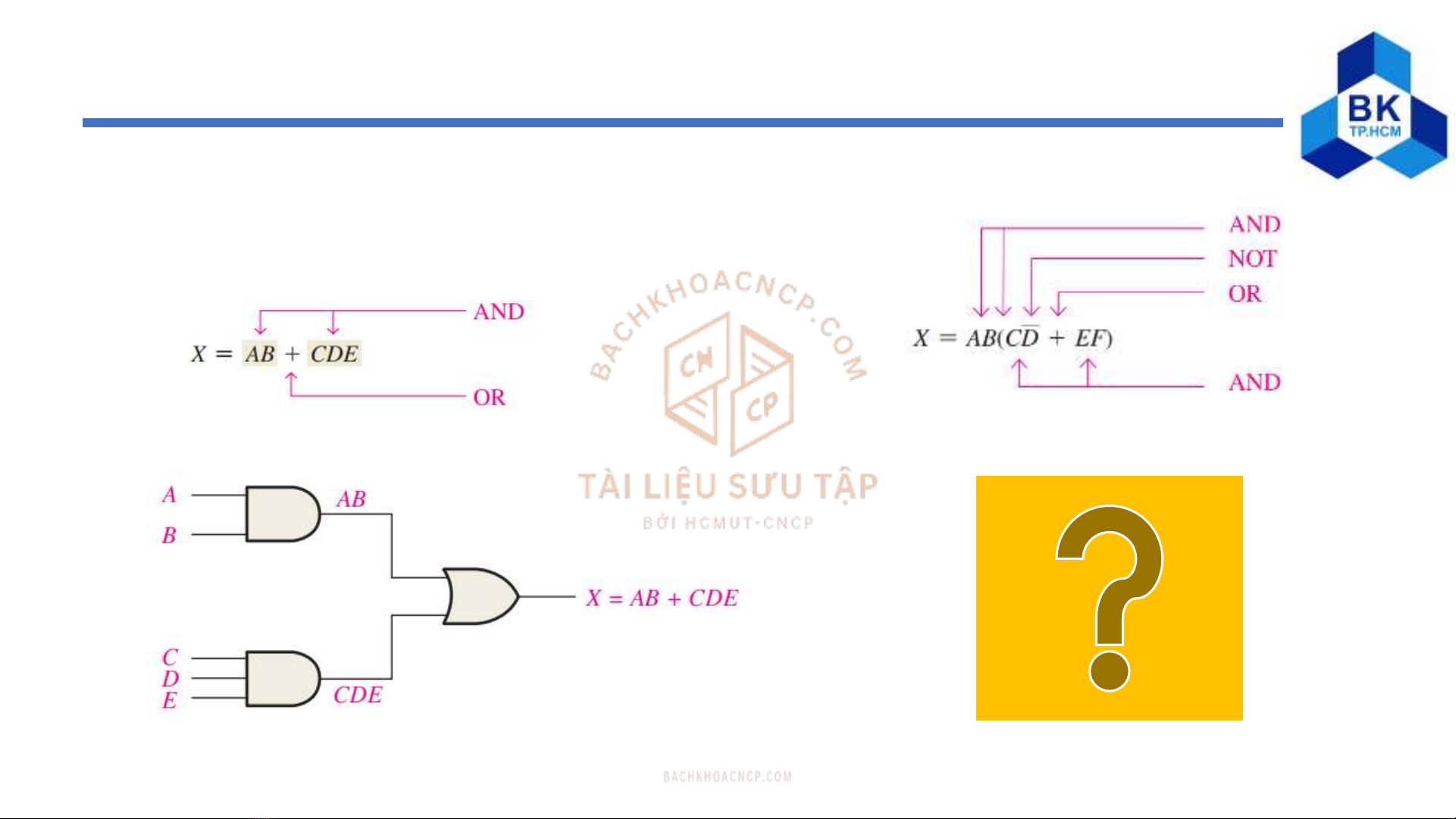

  5. Phân tích mạch logic II. Thực hiện mạch logic Từ biểu thức Bool 5
  6. Phân tích mạch logic II. Thực hiện mạch logic Từ bảng sự thật 6
  7. Phân tích mạch logic II. Thực hiện mạch logic Nên thực hiện việc rút gọn mạch trước khi hiện thực bằng cổng logic 7
  8. Phân tích mạch logic III. Biểu diễn cổng logic qua cổng NAND và NOR Biểu diễn bằng cổng NAND • Cổng NOT • Cổng AND 8
  9. Phân tích mạch logic III. Biểu diễn cổng logic qua cổng NAND và NOR Biểu diễn bằng cổng NAND • Cổng OR • Cổng NOR 9
  10. Phân tích mạch logic III. Biểu diễn cổng logic qua cổng NAND và NOR Biểu diễn bằng cổng NOR • Cổng NOT • Cổng OR 10
  11. Phân tích mạch logic III. Biểu diễn cổng logic qua cổng NAND và NOR Biểu diễn bằng cổng NOR • Cổng AND • Cổng NAND 11
  12. Phân tích mạch logic IV. Thực hiện mạch logic chỉ bằng cổng NAND và NOR Biểu diễn bằng cổng NAND 𝑋 = 𝐴𝐵 + ത 𝐵𝐶 B1. Thực hiện lấy bù biểu thức 2 lần: 𝑋 = 𝐴𝐵 + ത 𝐵𝐶 B2. Dùng định lý DerMogan để biến đổi biểu thức: 𝑋 = 𝐴𝐵. ത𝐵𝐶 B3. Biểu diễn bằng mạch logic dùng cổng NAND 12
  13. Phân tích mạch logic IV. Thực hiện mạch logic chỉ bằng cổng NAND và NOR Biểu diễn bằng cổng NAND 𝑋 = 𝐴𝐵𝐶 + 𝐴 ത 𝐶ҧ + 𝐴𝐶 ҧ 𝐵 𝑋 = 𝐴𝐵𝐶 + 𝐴 ത 𝐶ҧ + 𝐴𝐶 = 𝐴𝐵𝐶. 𝐴 ത 𝐶. 𝐴𝐶 ҧ 𝐵 ҧ 𝐵 ҧ 13
  14. Phân tích mạch logic IV. Thực hiện mạch logic chỉ bằng cổng NAND và NOR Biểu diễn bằng cổng NAND 𝑋 = 𝐴𝐵𝐶 + 𝐴 ത 𝐶ҧ + 𝐴𝐶 ҧ 𝐵 ҧ 𝐵 ҧ 𝑋 = 𝐴𝐵𝐶. 𝐴 ത 𝐶. 𝐴𝐶 𝑋 = 𝐴ҧ 𝐵𝐶 . 𝐴 ത 𝐶ҧ . 𝐴𝐶 𝐵 𝑋= 𝐴ҧ 𝐵𝐶 . 𝐴 ത 𝐶ҧ . 𝐴𝐶 𝐵 𝑋= 𝐴ҧ 𝐵𝐶 . 𝐴 ത 𝐶ҧ . 𝐴𝐶 𝐵 𝑋= 𝐴. 𝐵𝐶 . 𝐴 ത 𝐶ҧ . 𝐴𝐶 ҧ 𝐵 Biểu diễn chỉ sử dụng cổng NAND 2 ngõ vào 14
  15. Phân tích mạch logic IV. Thực hiện mạch logic chỉ bằng cổng NAND và NOR Biểu diễn bằng cổng NAND AB 00 01 11 10 𝑋 = 𝐴𝐵𝐶 + 𝐴 ത 𝐶ҧ + 𝐴𝐶 ҧ 𝐵 C 𝑋 = 𝐴 ത + 𝐴𝐶 + 𝐵𝐶 𝐵 0 1 𝑋 = 𝐴 ത 𝐴𝐶. 𝐵𝐶 𝐵. 1 1 1 1 𝑋 = 𝐴 ത 𝐴𝐶. 𝐵𝐶 𝐵. Nên rút gọn hàm về dạng đơn giản 15
  16. Phân tích mạch logic IV. Thực hiện mạch logic chỉ bằng cổng NAND và NOR Biểu diễn bằng cổng NAND AB 00 01 11 10 𝑋 = 𝐴𝐵𝐶 + 𝐴 ത 𝐶ҧ + 𝐴𝐶 ҧ 𝐵 C 0 0 0 0 𝑋 = 𝐴+ 𝐵 𝐴+ 𝐶 𝐵 ത+ 𝐶 1 0 𝑋= 𝐴+ 𝐵 . 𝐴+ 𝐶 . ത + 𝐶 𝐵 𝑋 = 𝐴ҧ ത 𝐴ҧ 𝐶. 𝐵 𝐶ҧ 𝐵. ҧ 𝑋 = 𝐴ҧ ത 𝐴ҧ 𝐶. 𝐵 𝐶ҧ 𝐵. ҧ Nên rút gọn về dạng tổng các tích (SOP) 16
  17. Phân tích mạch logic IV. Thực hiện mạch logic chỉ bằng cổng NAND và NOR Biểu diễn bằng cổng NOR: Thực hiện tương tự như cổng NAND, nên rút gọn hàm về dạng tích cách tổng trước khi biểu diễn mạch. 17
