KỸ THUẬT SỐ
Biên soạn: Võ Duy Công
Trung tâm Đào tạo Bảo dưỡng Công nghiệp
Đại học Bách khoa TpHCM
Email: congvd@hcmut.edu.vn
1
CỔNG LOGIC
2
Nội dung
I. Cổng NOT
II. Cổng AND
III. Cổng OR
IV. Cổng NAND
V. Cổng NOR
VI. Cổng XOR
VII. Cổng XNOR
Cổng logic
3
I. Cổng NOT

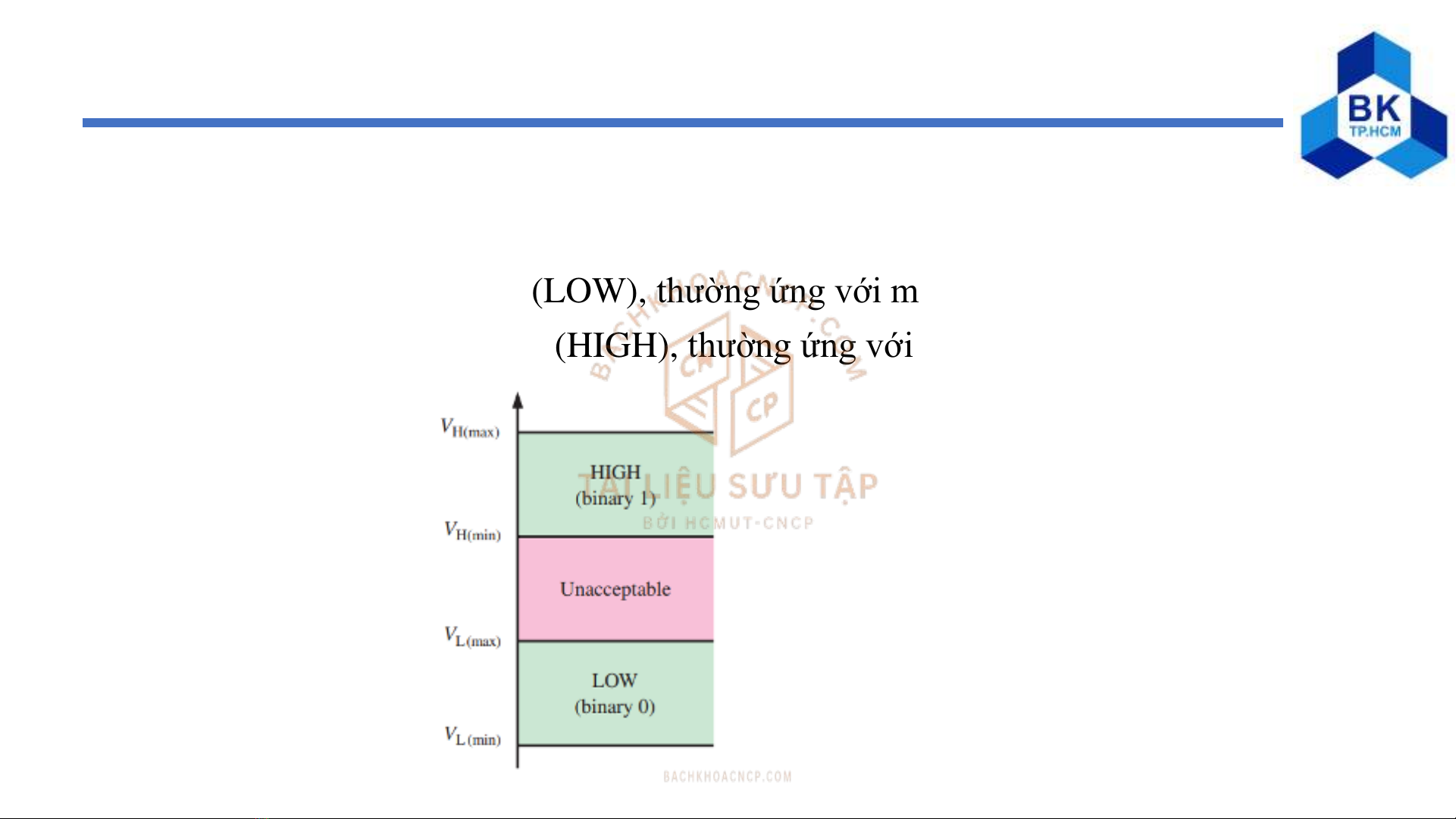

Mức logic
-Logic 0: còn gọi mức thấp (LOW), thường ứng với mức điện áp thấp
-Logic 1: còn gọi là mức cao (HIGH), thường ứng với mức điện áp cao
Cổng logic
4
I. Cổng NOT
Cổng logic
5

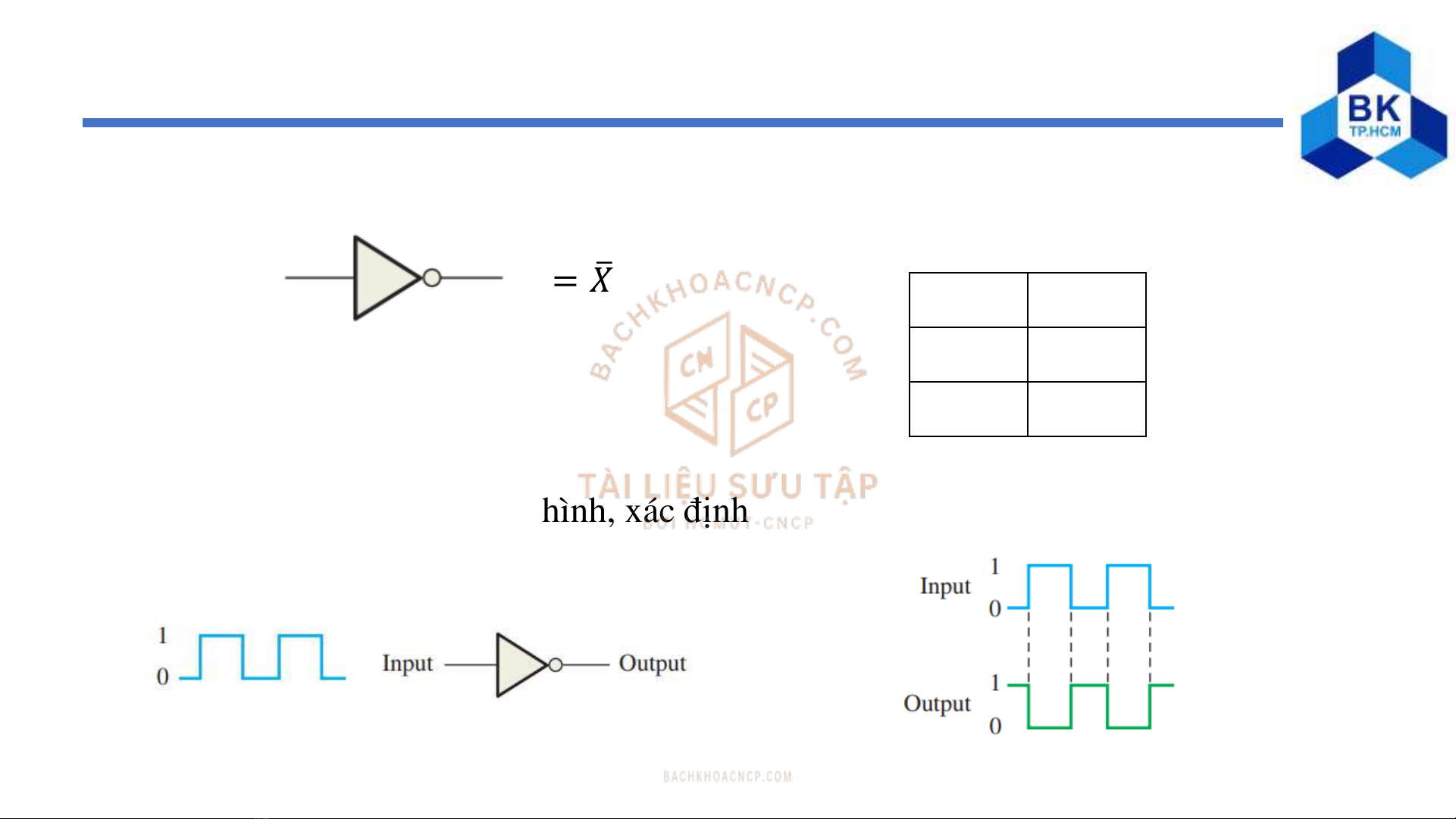

X𝑌 = ത
𝑋
Kí hiệu:X
𝑌
=
ത
𝑋
0 1
1 0
Bảng chân trị
Biểu thức: 𝑌 = ത
𝑋
Ví dụ: Cho biểu đồ xung như hình, xác định
biểu đồ xung ngõ ra.
