CÔNG TÁC LẮP GHÉP
Chương 1: Thi công kết cấu thép
cho nhà công nghiệp
KỸ THUẬT THI CÔNG
2
Nội dung
Công tác chuẩn bị
1
Công tác lắp đặt
2
Công tác khác
3
Bài giảng có sự tham khảo tài liệu của các Giảng viên bộ môn Thi công & Quản lý Xây
dựng – Trường ĐHBK TP.HCM. Các Tập đoàn Coteccons, Hòa Bình, Novaland, ….
3
1. Công tác chuẩn bị
CÔNG TÁC GIAO NHẬN MẶT BẰNG, ĐỊNH VỊTIM, TRỤC
•Nhà thầu sẽ mời Chủ đầu tư, Đại diện đơn vị thiết kế, BQLDA đến
tại địa điểm thi công để làm thủ tục giao nhận mặt bằng, tim, tuyến,
mốc, cao độ thực tế, cao độ theo thiết kế
•Cho công nhân chôn cố định ngay các cột BT cốt thép có kích thước
150mm x 150mm x1.5m (đã chuẩn bị sẵn),tại các vị trí mốc của
công trình và sơn đánh dấu cao độ chuẩn trên các cột dưới sự giám
sát của các bên
•Tiến hành công tác bảo vệ các cột mốc.
4
1. Công tác chuẩn bị
•Căng dây nối các mốc chuẩn ở vị trí gốc để xác định đường bao của
công trình, sau đó tịnh tiến đường tim ra phía ngoài dọc theo đường
biên của công trình. Tiến hành xác định các trục tim, làm các giá
ngựa định vị các trục bu lông neo của công trình.
•Sau khi định vị mặt bằng xong, bên bộ phận xây dựng thi công
xong phần đài móng, lắp dựng cốt thép cổ móng xong, nhà thầu
phân công cán bộ kỹ thuật tiến hành lắp đặt bu lông neo theo đúng
tim trục và cao độ như bản vẽ thiết kế được duyệt. Sau khi lắp đặt
bu lông neo xong, nhà thầu sẽ mời các đơn vị có liên quan (chủ đầu
tư, tư vấn giám sát, tư vấn thiết kế) để kiểm tra và nghiệm thu vị trí
tim trục và cao độ.
5
1. Công tác chuẩn bị
Số lượng, chủng loại phụ thuộc vào qui mô
dự án, yêu cầu kỹ thuật của hồ sơ thiết kế.
Ví dụ sau cho một trường hợp minh họa:
•Máy kinh vĩ : 01 Cái.

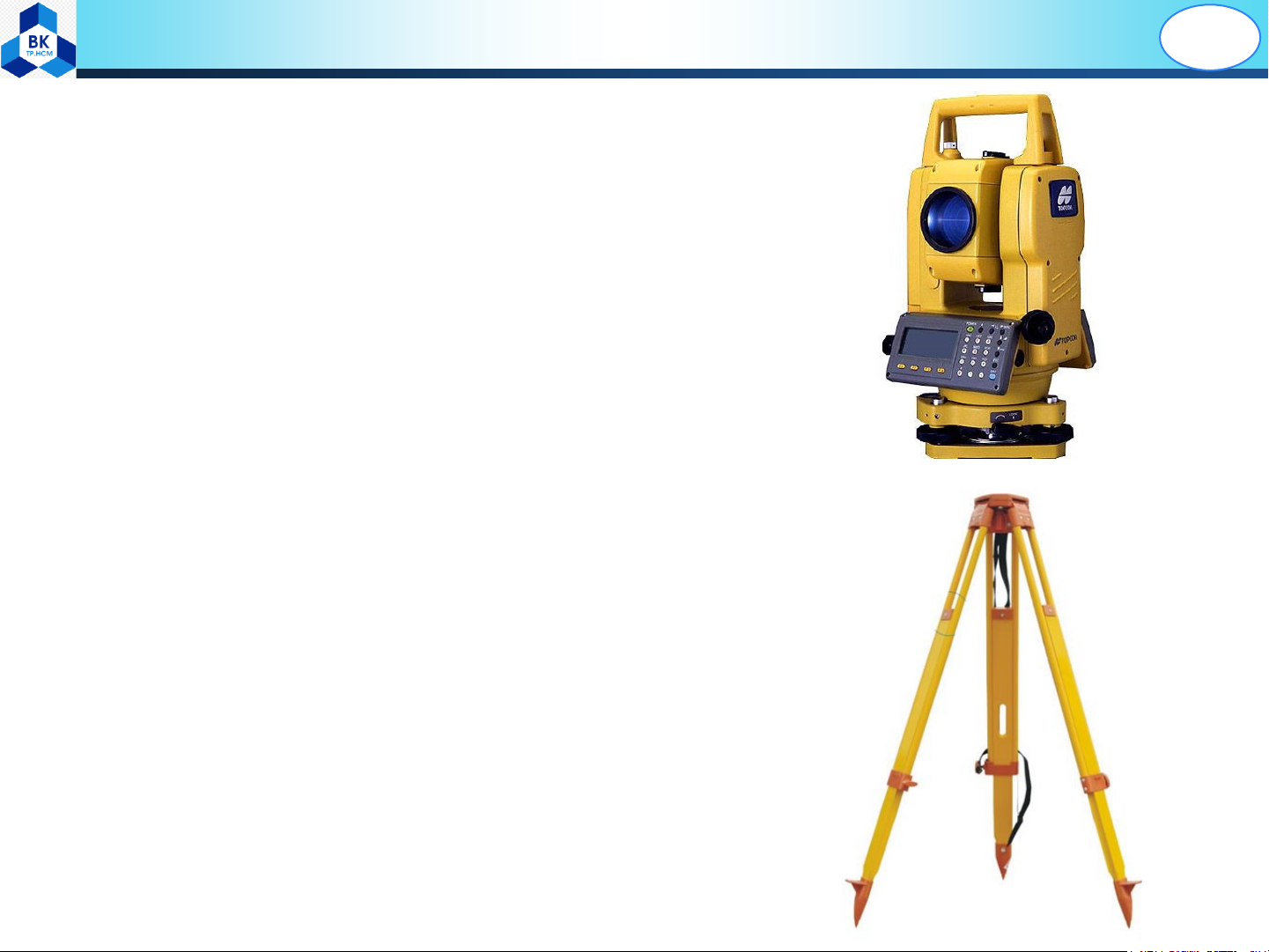

•Máy toàn đạc (nếu cần) : 01 Cái.
•Thủy bình : 01 Cái.
•Máy hàn điện tử 250A : 02 cái
•Dây điện : 400 md
•Thước thép 50m : 02 cây
•Thước thép 10m : 02 cây
•Thước thủy, quả dọi, dây nhợ, ...
