Bài giảng Mapinfo: Bài 2 - ThS. Nguyễn Thị Huyền

LOGO

XÂY DỰNG VÀ CHỈNH SỬA DỮ LIỆU KHÔNG GIAN

(4 TIẾT) ThS. Nguyễn Thị Huyền

2015

MỤC TIÊU

Bản đồ

Ảnh máy bay

Dữ liệu địa lý

Ảnh vệ tinh

Kết quả đo đạc mặt đất, thực địa, thống kê …

NỘI DUNG

Chọn đối tượng (chọn đơn) Xử lý dữ liệu không gian  Chuyển đổi format dữ liệu  Thay đổi vị trí đối tượng  Thay đổi hình dạng đối tượng  Đổi màu đối tượng

Tạo mới dữ liệu không gian

 Tạo đối tượng điểm  Đăng ký ảnh  Vector hoá

CHỌN ĐỐI TƯỢNG

Mục đích chọn? Sử dụng công cụ Select

CHỌN ĐỐI TƯỢNG

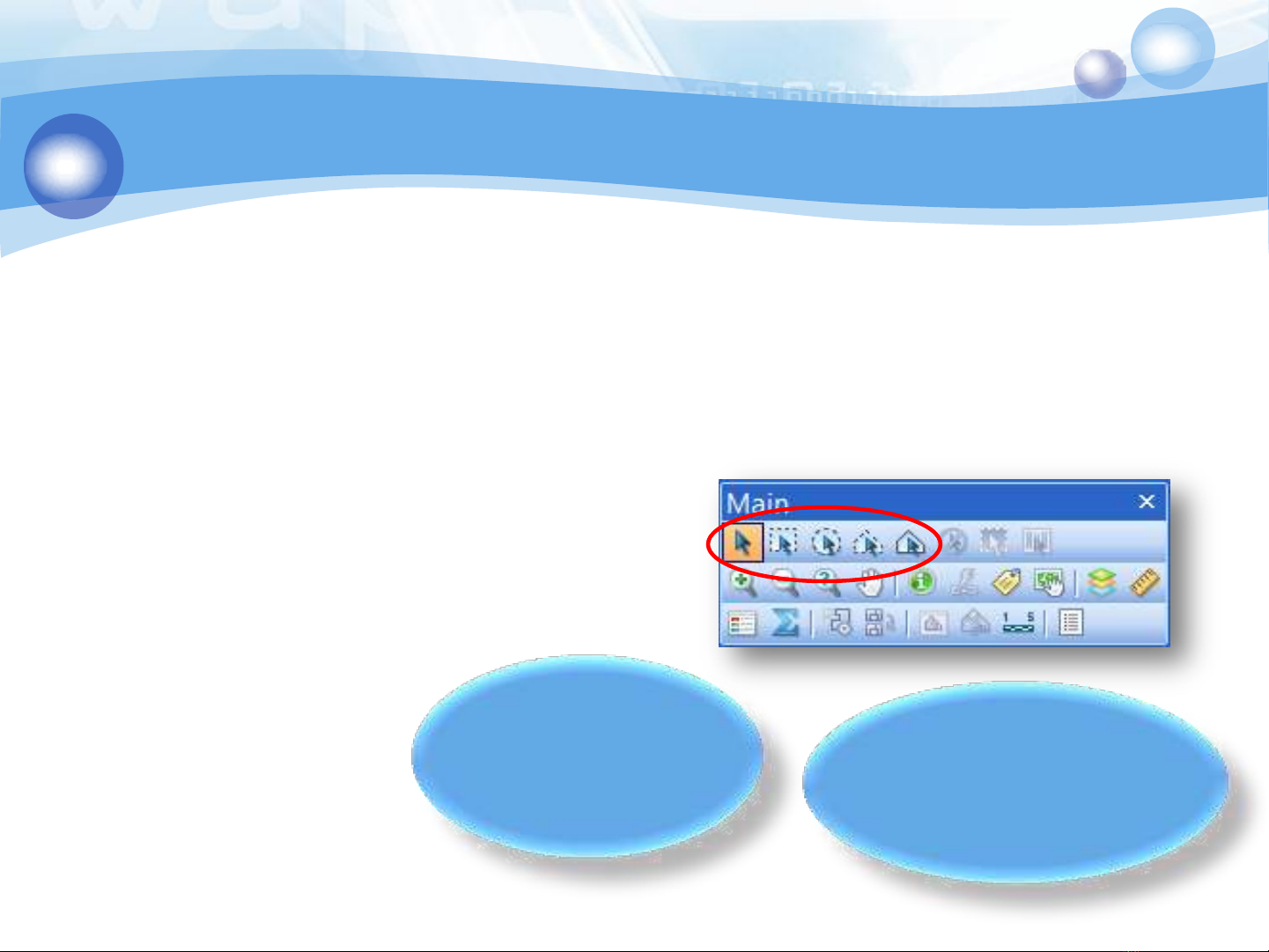

Marquee select Polygon select Invert selection

Select Radius select Boundary select Unselect all Query/ Select all from

Phím Shift

Phím Control

CHỌN ĐỐI TƯỢNG

Bài tập:

 Chọn những UBND tỉnh cách xa cửa khẩu Xa Mát trong vòng bán kính 100km. Dùng công cụ nào?

 Những UBND-huyen nào nằm trong phạm vi

tỉnh Long An? Dùng công cụ nào?

NỘI DUNG

Chọn đối tượng (chọn đơn) Xử lý dữ liệu không gian  Chuyển đổi format dữ liệu  Thay đổi vị trí đối tượng  Thay đổi hình dạng đối tượng  Đổi màu đối tượng

Tạo mới dữ liệu không gian

 Tạo đối tượng điểm  Đăng ký ảnh  Vector hoá

XỬ LÝ DỮ LIỆU KHÔNG GIAN

Chuyển đổi Format dữ liệu  Tool\Universal Translator

XỬ LÝ DỮ LIỆU KHÔNG GIAN

dữ liệu  Tool\Universal Translator

 Bài tập: Chuyển đổi

dữ liệu định dạng .shp sang .tab

Chuyển đổi Format

NỘI DUNG

Chọn đối tượng (chọn đơn) Rút trích đối tượng Xử lý dữ liệu không gian  Chuyển đổi format dữ liệu  Thay đổi vị trí đối tượng  Thay đổi hình dạng đối tượng  Đổi màu đối tượng

 Tạo đối tượng điểm  Đăng ký ảnh  Vector hoá

Tạo mới dữ liệu không gian

XỬ LÝ DỮ LIỆU KHÔNG GIAN

Thay đổi vị trí đối tượng  Map\Layer Control

NỘI DUNG

Chọn đối tượng (chọn đơn) Rút trích đối tượng Xử lý dữ liệu không gian  Chuyển đổi format dữ liệu  Thay đổi vị trí đối tượng  Thay đổi hình dạng đối tượng  Đổi màu đối tượng

 Tạo đối tượng điểm  Đăng ký ảnh  Vector hoá

Tạo mới dữ liệu không gian

XỬ LÝ DỮ LIỆU KHÔNG GIAN

 Map\Layer Control  Bật chế độ Editable  Chọn đối tượng mong muốn

Thay đổi hình dạng đối tượng

XỬ LÝ DỮ LIỆU KHÔNG GIAN

 Chọn đối tượng mong muốn

• Đối tượng điểm

Thay đổi màu đối tượng

XỬ LÝ DỮ LIỆU KHÔNG GIAN

 Chọn đối tượng mong muốn

• Đối tượng đường

Thay đổi màu đối tượng

XỬ LÝ DỮ LIỆU KHÔNG GIAN

tượng  Chọn đối tượng mong muốn

• Đối tượng vùng

Thay đổi màu đối

XỬ LÝ DỮ LIỆU KHÔNG GIAN

 Thay đổi kiểu chữ

Thay đổi hình dạng, màu đối tượng

NỘI DUNG

Chọn đối tượng (chọn đơn) Rút trích đối tượng Xử lý dữ liệu không gian  Chuyển đổi format dữ liệu  Thay đổi vị trí đối tượng  Thay đổi hình dạng đối tượng  Đổi màu đối tượng

 Tạo đối tượng điểm  Đăng ký ảnh  Vector hoá

Tạo mới dữ liệu không gian

TẠO MỚI DỮ LIỆU KHÔNG GIAN

 Mở file chứa các cặp toạ độ  Quan sát toạ độ đã đo (để chọn lưới chiếu phù hợp)  Table\Create Points

Tạo đối tượng điểm

TẠO MỚI DỮ LIỆU KHÔNG GIAN

 Table\Create Points

Tạo đối tượng điểm từ toạ độ cho trước

TẠO MỚI DỮ LIỆU KHÔNG GIAN

 Luyện tập: Hãy tạo bản đồ các điểm khảo cổ của

Bình Định

Tạo đối tượng điểm từ toạ độ cho trước

TẠO MỚI DỮ LIỆU KHÔNG GIAN

 Tạo mới dữ liệu điểm và chuyển đổi dữ liệu trạm khí

tượng.

Bài tập tổng hợp

NỘI DUNG

Chọn đối tượng (chọn đơn) Rút trích đối tượng Xử lý dữ liệu không gian  Chuyển đổi format dữ liệu  Thay đổi vị trí đối tượng  Thay đổi hình dạng đối tượng  Đổi màu đối tượng

 Tạo đối tượng điểm  Đăng ký ảnh  Vector hoá

Tạo mới dữ liệu không gian

TẠO MỚI DỮ LIỆU KHÔNG GIAN

Đăng ký ảnh

Ảnh bản đồ (bitmap)

Bản đồ số (bitmap)

Bản đồ giấy

Phần mềm dùng dữ liệu vector

Đăng ký ảnh

TẠO MỚI DỮ LIỆU KHÔNG GIAN

Tạo mới dữ liệu không gian?

TẠO MỚI DỮ LIỆU KHÔNG GIAN

Bước 1: Mở dữ liệu raster

TẠO MỚI DỮ LIỆU KHÔNG GIAN

Đăng ký ảnh?

TẠO MỚI DỮ LIỆU KHÔNG GIAN

Bước 2: Đăng ký ảnh

TẠO MỚI DỮ LIỆU KHÔNG GIAN

ký ảnh  Đăng ký hệ toạ độ (Projection)  Điều chỉnh đơn

vị (Units)

Bước 2: Đăng

TẠO MỚI DỮ LIỆU KHÔNG GIAN

 Luyện tập: Hãy đăng ký ảnh cho file

BenTre_dulich.jpg ***Lưu ý: File ảnh sau khi đăng ký xong sẽ tự động phát sinh 1 file (.tab)

Đăng ký ảnh

TẠO MỚI DỮ LIỆU KHÔNG GIAN

 Editable lớp cosmetic  Dùng công cụ thích hợp để vẽ lại đối tượng  Map\Save Cosmetic Objects

Vector hoá

XÂY DỰNG DỮ LIỆU KHÔNG GIAN

Vector hoaù

XÂY DỰNG DỮ LIỆU KHÔNG GIAN

Vector hoá

TẠO MỚI DỮ LIỆU KHÔNG GIAN

 Luyện tập: Từ file Bentre_dulich đã đăng ký, dùng lớp cosmetic để số hoá lần lượt đường giao thông và các điểm du lịch. Lưu lại thành 2 layer

Vector hoá

*** Lưu ý chế độ bắt dính

TẠO MỚI DỮ LIỆU KHÔNG GIAN

Phím S trên bàn phím

Bài tập về nhà

Sử dụng ảnh DBSCL_BDKH đăng ký ảnh, số hoá diện tích đất ngập nước theo kịch bản.
