•Mô phỏ ng tín hiệ u băng gố c và thông dả i:
– Tín hiệ u băng gố c (baseband): có phổ tầ n tậ p trung quanh tầ n
số 0.
số 0.
– Tín hiệ u thông dả i (passband): có phổ tầ n tậ p trung quanh mộ t
tầ n số sóng mang fc.
− Tín hiệ u băng gố c có thể đư ợ c chuyể n đổ i
thành tín hiệ u thông dả i qua quá trình đổ i
tầ n lên (up-conversion)
− Tín hiệ u thông dả i có thể đư ợ c chuyể n đổ i
thành tín hiệ u băng gố c qua quá trình đổ i
2/10/2012
Nguyễ n Đứ c Nhân 106
− Tín hiệ u thông dả i có thể đư ợ c chuyể n đổ i
thành tín hiệ u băng gố c qua quá trình đổ i
tầ n xuố ng (down-conversion)
− Tín hiệ u thông dả i sP(t) đư ợ c xây dự ng từ
hai tín hiệ u băng gố c sI(t) và sQ(t) (trong
điề u chế số )
•Mô phỏ ng tín hiệ u băng gố c và thông dả i:

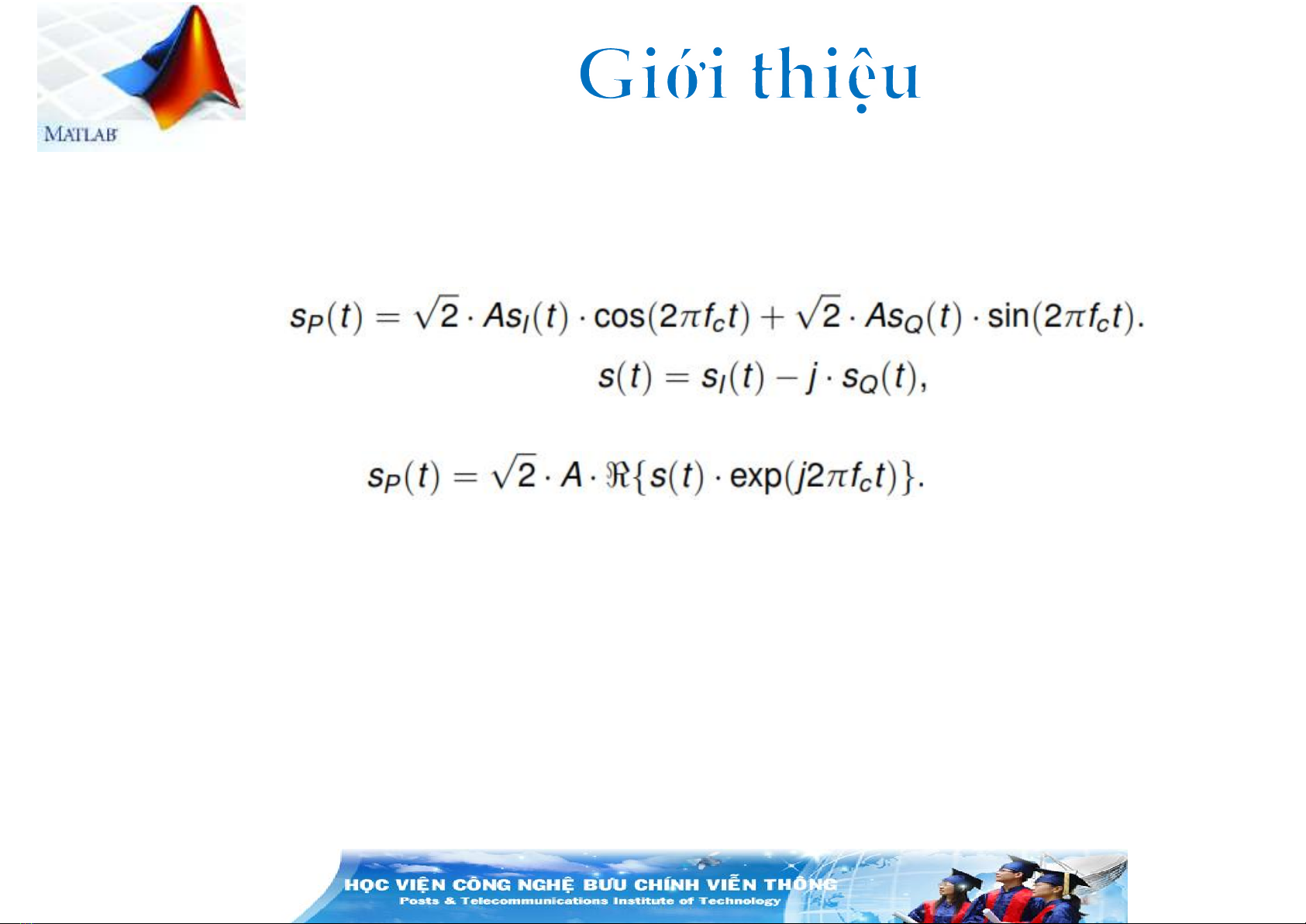

– Tín hiệ u thông dả i có thể đư ợ c viế t:
– Đị nh nghĩa tín hiệ u s(t): tín hiệ u
sP(t) có thể viế t lạ i
– Tín hiệ u s(t):
• Đư ợ c gọ i là tín hiệ u tư ơ ng đư ơ ng băng gố c hoặ c lớ p vỏ phứ c củ a tín hiệ u
thông dả i s (t)
2/10/2012
Nguyễ n Đứ c Nhân 107
thông dả i sP(t)
• Chứ a cùng thông tin như sP(t)
• s(t) là tín hiệ u phứ c
•Mô phỏ ng tín hiệ u băng gố c và thông dả i:

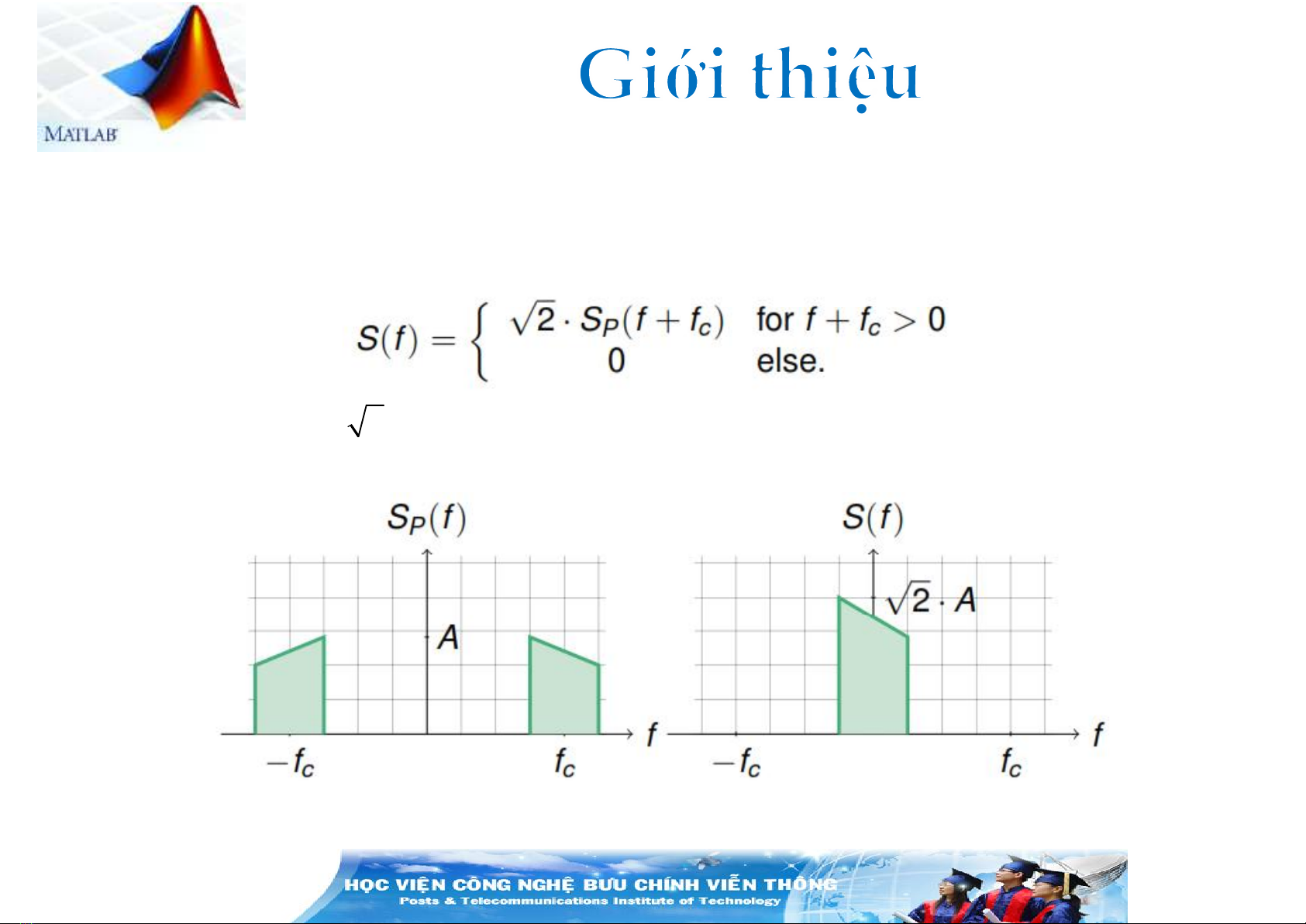

– Trong miề n tầ n số :
• Hệ số đả m bả o cả hai loạ i tín hiệ u có cùng mứ c công suấ t.
2
2/10/2012
Nguyễ n Đứ c Nhân 108
•Mô phỏ ng tín hiệ u băng gố c và thông dả i:

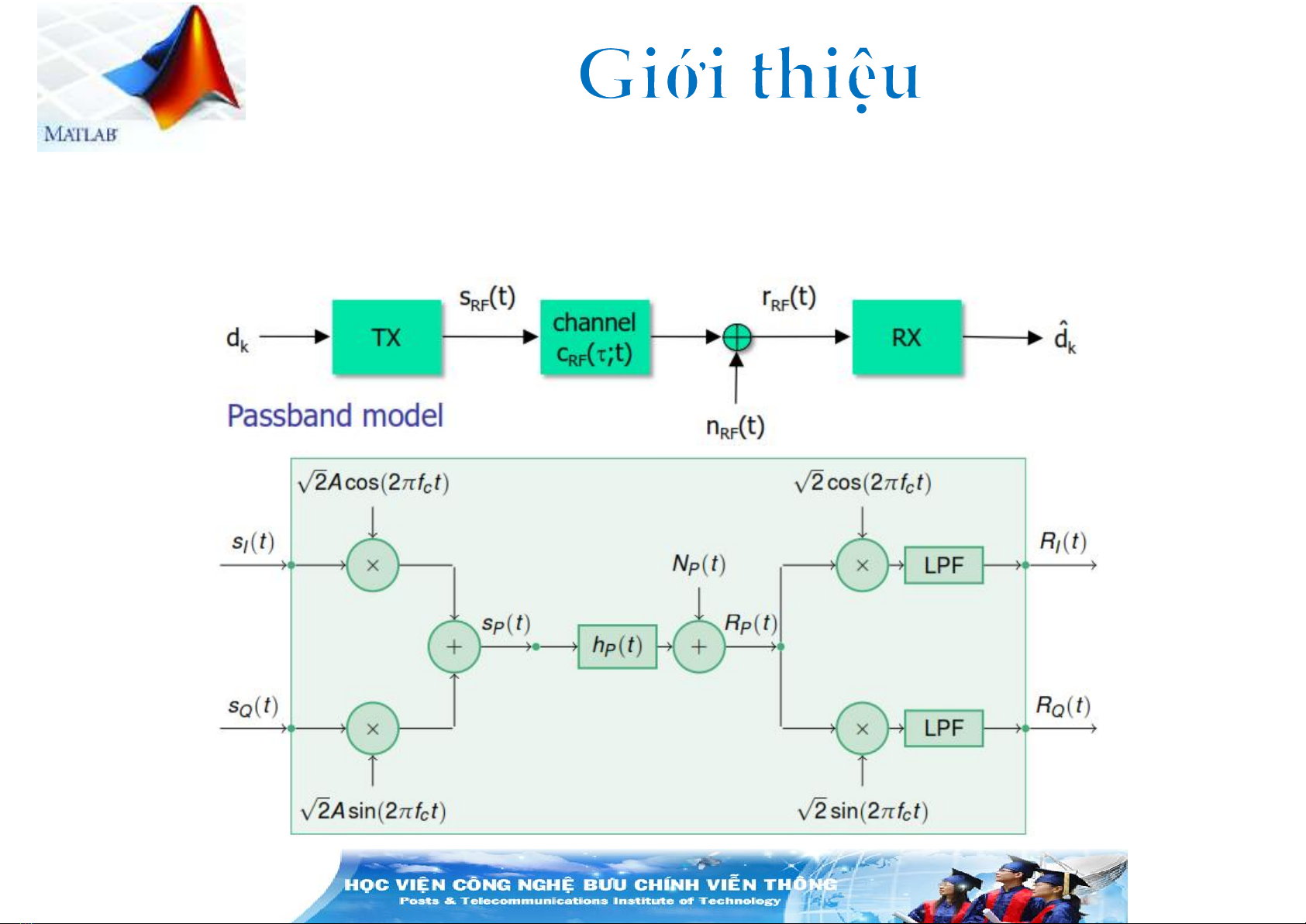

– Mô hình thông dả i:
