Chương 4
Cân bằng máy
1. Cân bằng máy là gì?
Nhận xét
Phản lực khớp động do
Ngoại lực
Lực quán nh => phản lực động phụ
Phản lực động phụ
Biến thiên có chu kỳ
Khi vận tốc của máy lớn, có thể rất lớn so với thành
phần lực do ngoại lực gây ra
4
1. Cân bằng máy là gì?

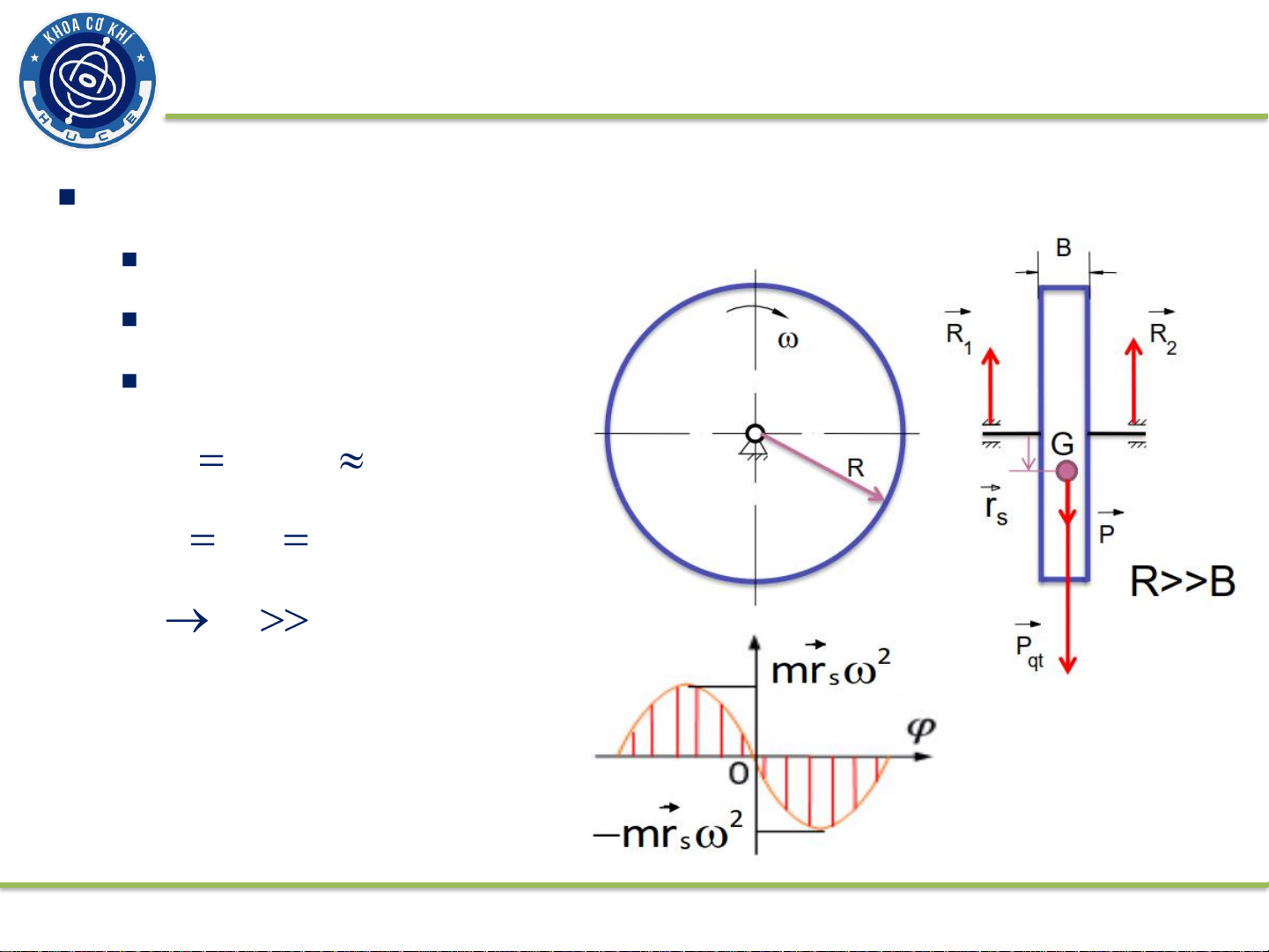

Ví dụ:Đĩa mỏng quay quanh trục không đi qua trọng tâm
Tốc độ n = 9000 vg/ph
Khối lượng m = 10 kg
BK lệch tâm rS = 2 mm
Pmr w18000 N
2
qt s
Pmg 100N
P
qt P
5
1. Cân bằng máy là gì?
Phản lực động phụ một trong những nguyên nhân gây
ra rung động cho máy và nền móng
Tác hại của rung động
Biên độ rung lớn (đặc biệt khi cộng hưởng) ảnh hưởng
đến quá trình công nghệ máy thực hiện
Tăng ma sát trong khớp động
Tăng nguy cơ phá hủy do hiện tượng mỏi của vật liệu
Rung động truyền qua nền móng tới các thiết bị, công
trình, con người ở ‘xung quanh’
6
1. Cân bằng máy là gì?
2 lớp bài tính cân bằng máy
Cân bằng vật quay:triệt tiêu (giảm) lực quán tính của
các khâu
Cân bằng cấu nhiều khâu: giảm phản lực động
phụ từ máy truyền xuống nền móng
Cân bằng máy
Cân bằng vật quay Cân bằng cơ cấu
CB động CB tĩnh CB động
CB tĩnh
7
