BÀI GIẢNG OOAD NĂM 2013
BÀI 3: PHÂN TÍCH
MỤC TIÊU CỦA PHÂN TÍCH
• Cấu trúc mức quan niệm • Hành vi mức quan niệm
14/05/2013 GV:HVĐ 2

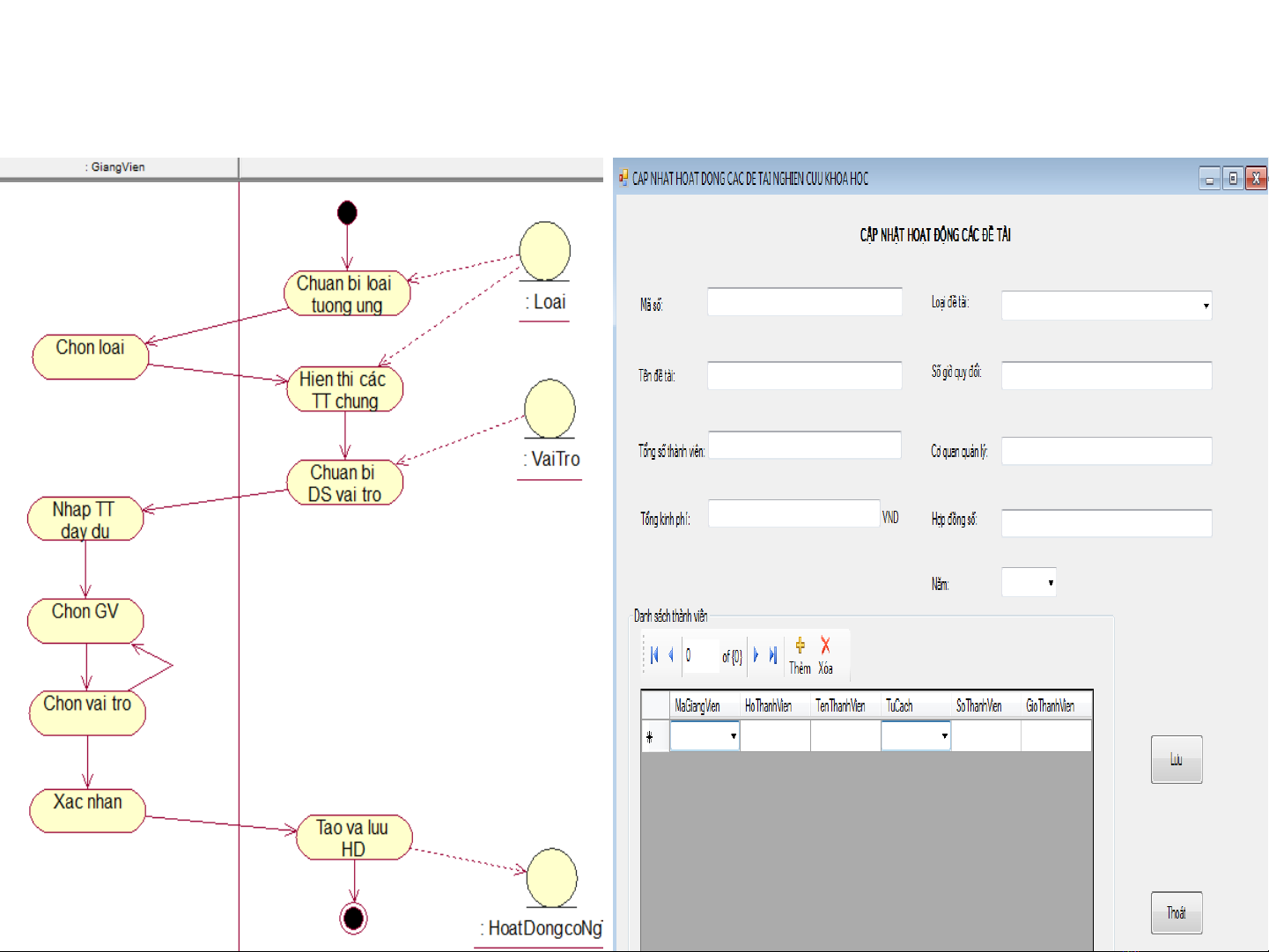

VÍ DỤ MỞ ĐẦU
14/05/2013 GV:HVĐ 3
MỤC TIÊU BUỔI HỌC
• Phương pháp luận
– Mô hình phân tích (cấu trúc và hành vi)
• UML
– Biểu đồ lớp – Các biểu đồ tương tác – Biểu đồ trạng thái
• Kỹ năng
– Tiếp cận quan niệm – Tiếp cận chuyển giao chức năng – Mô hình hoá bằng các biểu đồ tương tác – Mô hình hoá bằng biểu đồ trạng thái
GV:HVĐ 14/05/2013 4
NỘI DUNG
• Phương pháp luận • Lập mô hình quan niệm • Phân tích use case • Phân tích lớp
14/05/2013 GV:HVĐ 5
PHƯƠNG PHÁP LUẬN
• Phương pháp luận
– Công việc – Tài liệu
• Lập mô hình quan niệm • Phân tích use case • Phân tích lớp
14/05/2013 GV:HVĐ 6
CÔNG VIỆC
14/05/2013 GV:HVĐ 7
HOẠT ĐỘNG – TÀI LIỆU
14/05/2013 GV:HVĐ 8
LẬP MÔ HÌNH QUAN NIỆM
• Phương pháp luận • Lập mô hình quan niệm
– Mục đích – Kỹ thuật – Tình huống
• Phân tích một use case • Phân tích một lớp
14/05/2013 GV:HVĐ 9
MỤC ĐÍCH
• Mô hình phản ánh các yêu cầu hệ thống với
các lớp được thấy hiển nhiên hoặc có thể nhìn thấu được
• Mô hình được phác thảo từ
– Thông tin thu thập được lúc bắt đầu dự án – Các đoạn trích phỏng vấn – Các tài liệu mẫu – Các qui định và sách hướng dẫn
• Mô hình được cải tiến qua quá trình lặp (đánh
giá lại và thu thập thêm thông tin)
14/05/2013 GV:HVĐ 10
KỸ THUẬT
• Tìm lớp, mối kết hợp • Tìm thuộc tính, thao tác và quyết định lớp
chứa chúng
• Xác định cấu trúc tổng quát hóa
14/05/2013 GV:HVĐ 11
TÌNH HUỐNG
14/05/2013 GV:HVĐ 12
TÌNH HUỐNG
14/05/2013 GV:HVĐ 13
PHÂN TÍCH MỘT USE CASE
• Phương pháp luận • Lập mô hình quan niệm • Phân tích use case
– Tài liệu – Kỹ thuật chuyển giao chức năng – Cộng tác – Biểu đồ tương tác
• Phân tích lớp
14/05/2013 GV:HVĐ 14
TÀI LIỆU
14/05/2013 GV:HVĐ 15
K.THUẬT CHUYỂN GIAO C.NĂNG
• Nguyên lý: trách nhiệm về quyền sở hữu và xử lý dữ liệu nên ủy thác cho lớp thích hợp nhất
• Thực hiện: bằng cách đóng vai • Phương tiện: thẻ CRC (Class Responsibility
Collaboration)
14/05/2013 GV:HVĐ 16
THẺ CRC: FRONT
14/05/2013 GV:HVĐ 17
THẺ CRC: BACK
14/05/2013 GV:HVĐ 18
THẢO LUẬN
14/05/2013 GV:HVĐ 19
TÌNH HUỐNG
14/05/2013 GV:HVĐ 20
PHÂN TÍCH LỚP
• Phương pháp luận • Lập mô hình quan niệm • Phân tích use case • Phân tích lớp
– Dùng cộng tác – Chuyên biệt hóa – Trạng thái
14/05/2013 GV:HVĐ 21
DÙNG CỘNG TÁC
• Hiện thực một thao tác bằng cách xây dựng
một cộng tác
14/05/2013 GV:HVĐ 22
CHUYÊN BIỆT HÓA • Có những đối tượng trong cùng một lớp nhưng khi phân tích chi tiết xuất hiện các yếu tố khác nhau cần được mô tả lại.
• Chuyên biệt hóa cho phép chi tiết tập đối
tượng (class), sẽ làm xuất hiện thêm – Các quan hệ mới – Các lớp mới – Các giao tiếp mới
14/05/2013 GV:HVĐ 23
TÌNH HUỐNG
• Xây dựng cấu trúc tổng quát hóa cho các lớp của các đối tượng vật chứa (cấu trúc dữ liệu)
14/05/2013 GV:HVĐ 24
TRẠNG THÁI • Nếu mô tả các đối tượng thường xuyên bị thay đổi, xây dựng các biểu đồ trạng thái. Xem xét quá trình đổi trạng thái thấy được hành động của đối tượng
14/05/2013 GV:HVĐ 25
TÌNH HUỐNG
14/05/2013 GV:HVĐ 26
ĐÁNH GIÁ
• Tài liệu mô hình hóa cấu trúc • Tài liệu mô hình hóa hành vi • Lập mô hình quan niệm • Kỹ thuật chuyển giao chức năng • Mô hình hoá bằng các biểu đồ tương tác • Mô hình hoá bằng biểu đồ trạng thái
14/05/2013 GV:HVĐ 27
