Giới thiệu về đồ án:
Hiện nay trong đời sống thì quảng cáo bằng hình thức quang báo không
còn mới mẽ gì. Nó có thể được sử dụng để quảng cáo tên nhãn hiệu sản phẩm,
tên của một công ty hay tên của một cửa hàng nào đó.
Trong đó có quang báo dùng Led Ma Trận, dù quang báo dùng Led Ma
Trận chiếm không nhiều nhưng nó cũng đóng góp một phần vào việc tuyên
truyền, quảng cáo hay thông tin đến người tiêu dùng nói riêng và cả nước nói
chung. Đặc điểm lớn nhất của “Quang báo dùng Led Ma Trận” là có thể nhập
trực tiếp từ bàn phím những ký tự mà mình mong muốn, việc này ở các hình
thức quang báo khác không có, cái hay của nó là thông tin được cập nhật bất cứ
lúc nào, có thể hiện thị nhanh nhất các thông tin mới nhất để mọi người nắm bắt.
Trong đồ án này, dù quy mô không lớn nhưng tính chất đặc biệt của Led
Ma Trận không mất. Để hiểu sâu hơn về đề tài, xin xem tiếp phần sau:
GVHD: Ths Nguyễn Tất Bảo Thiện ĐỀ TÀI: “MA TRẬN LED NHẬP TỪ BÀN PHÍM”
5
PHẦN I:
CÁC LINH KIỆN
ĐƯỢC SỬ DỤNG
GVHD: Ths Nguyễn Tất Bảo Thiện ĐỀ TÀI: “MA TRẬN LED NHẬP TỪ BÀN PHÍM”
6
IC AT89C52

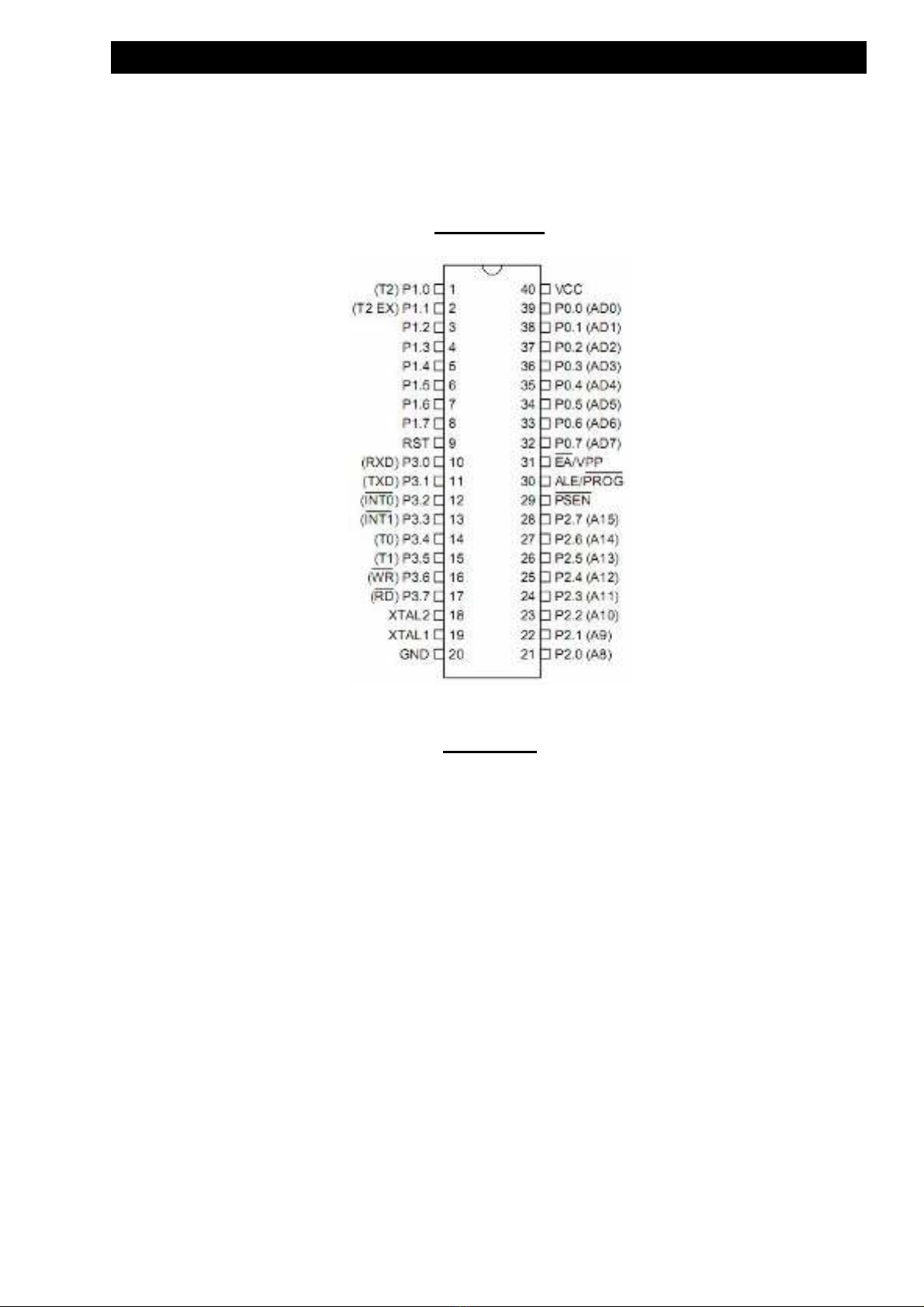

Sơ đồ chân
Đặc điểm
AT89C52 là một IC họ MSC-51, các IC họ này có đặc điểm chung như sau:
• 4KB EPROM bên trong, ở đây chúng ta sử dụng AT89C52 có 8KB
EPROM.
• 128 byte RAM nội.
• 4 Port I/O (input/output), mỗi port 8bit.
• Giao tiếp nối tiếp.
• 64 KB vùng nhớ mã ngoài.
• 64 KB vùng nhớ dữ liệu ngoài.
• Xử lý Boolen (hoạt động trên bit đơn).
• 210 vị trí nhớ có thể định vị bit.
• 4us cho hoạt động nhân hay chia.
AT89C52 có 32 port I/O rất thuận tiện việc quét led hiển thị, nhưng trong đồ án này,
chúng ta sử dụng thêm IC Ram 6264 để lưu trữ tạm thời dữ liệu được nhập từ bàn phím.
Công việc này lấy đi 14 chân I/O của vi xử lý vì thế không đủ port để quét led, ta phải sử
dụng với IC chọn chip kèm IC mở port để thực hiện việc quet led hiển thị này.
