I. Lập quy trình công nghệ gia công chi tiết
1. Chuẩn bị trước khi gia công
Bước 1: chọn phôi
+ Chọn vật liệu đảm bảo thỏa mãn độ bền theo yêu cầu người sử dụng
+ Đường kính phôi phải lớn hơn đường kính lớn nhất của chi tiết (>20mm)
chiều dài phôi phải lớn hơn chiều dài chi tiết (>30mm)
Bước 2: Lắp phôi lên mâm cặp của mấy tiện
Bước 3:Lắp dao lên đài gá dao của máy
2. Thứ tự các nguyên công
Khi thiết kế quy trình công nghệ ta phải lập thứ tự các nguyên công sao cho chu
kỳ gia công hoàn chỉnh 1 chi tiết là gắn nhất, góp phần hạn chế chi phí gia công,
đảm bảo hiệu quả nhất.
+ Nguyên công 1: Khỏa mặt đầu và khoan lỗ tâm
+ Nguyên công 2: gia công mặt trụ Ø20 vát mép 45˚
+ Nguyên công 3:Gia công mặt trụ Ø36,Ø64, Ø60, Ø74, Ø68, Ø60, Ø52, Ø74, Ø52
+ Nguyên công 4: Gia công cắt rãnh Ø17
+ Nguyên công 5: Gia công ren M20x2
+ Nguyên công 6: Vát mép 30˚, 15˚
+ Nguyên công 7: Vát mép R2, R3, R4
+ Nguyên công8: Cắt đứt đủ chiều dài 150 mm
+ Nguyên công 9: Gia công lỗ Ø36
+ Nguyên công 11: Kiểm tra
III. Thiết kế các nguyên công

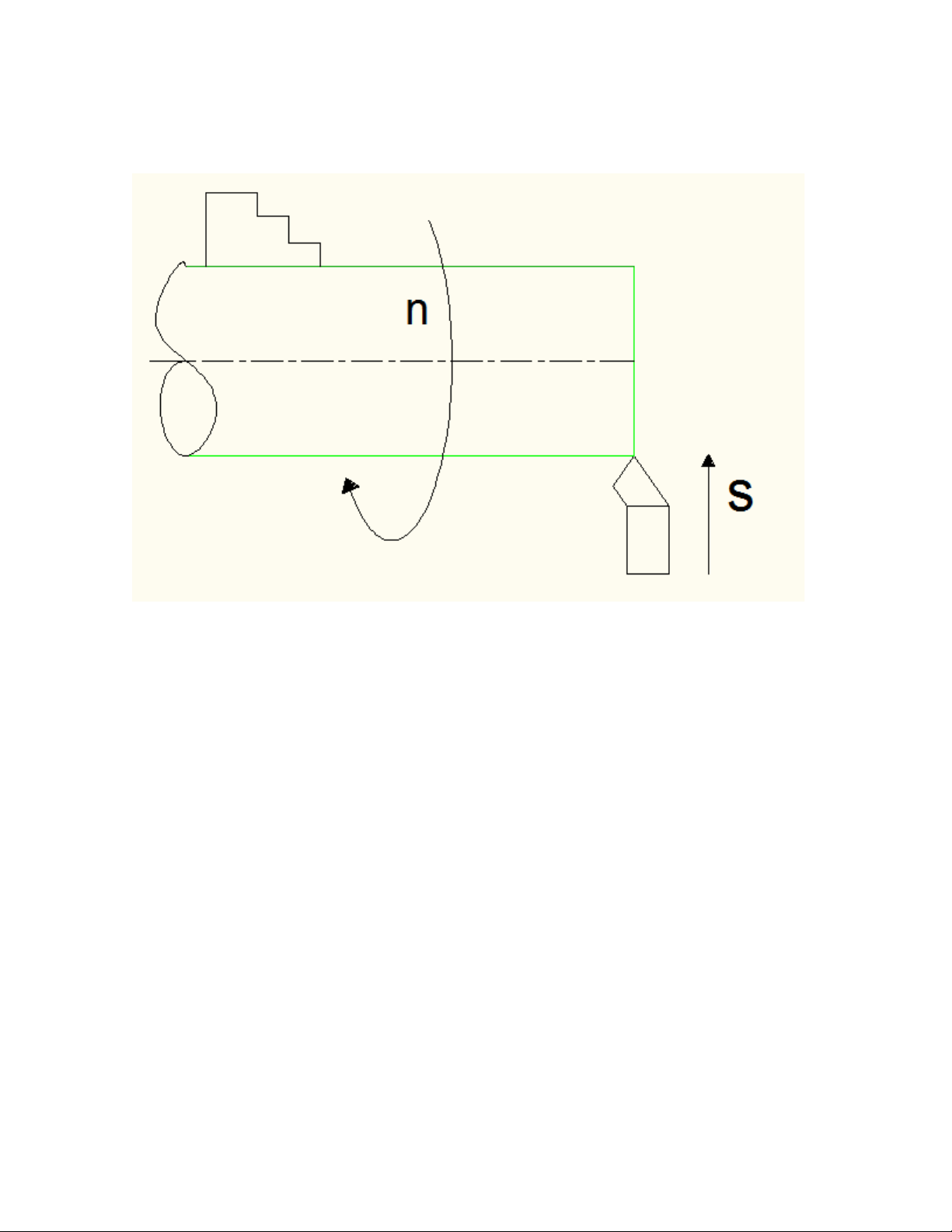

-Nguyên công 1: Khỏa mặt đầu và khoan lỗ tâm
+ Định vị: Dùng mũi tâm khống chế 3 bậc tự do
+ Chọn dao: Dao phay mặt đầu dùng hợp kim cứng
-Nguyên công 2: : gia công mặt trụ Ø20 và vát mép 2x45˚
+ Định vị: Dùng mũi tâm khống chế 3 bậc tự do
Dùng mũi tâm xoay khống chế 2 bậc tự do
+ Kẹp chặt: Kẹp chặt bằng cơ cấu hãm của ụ động
+Các bước gia công:

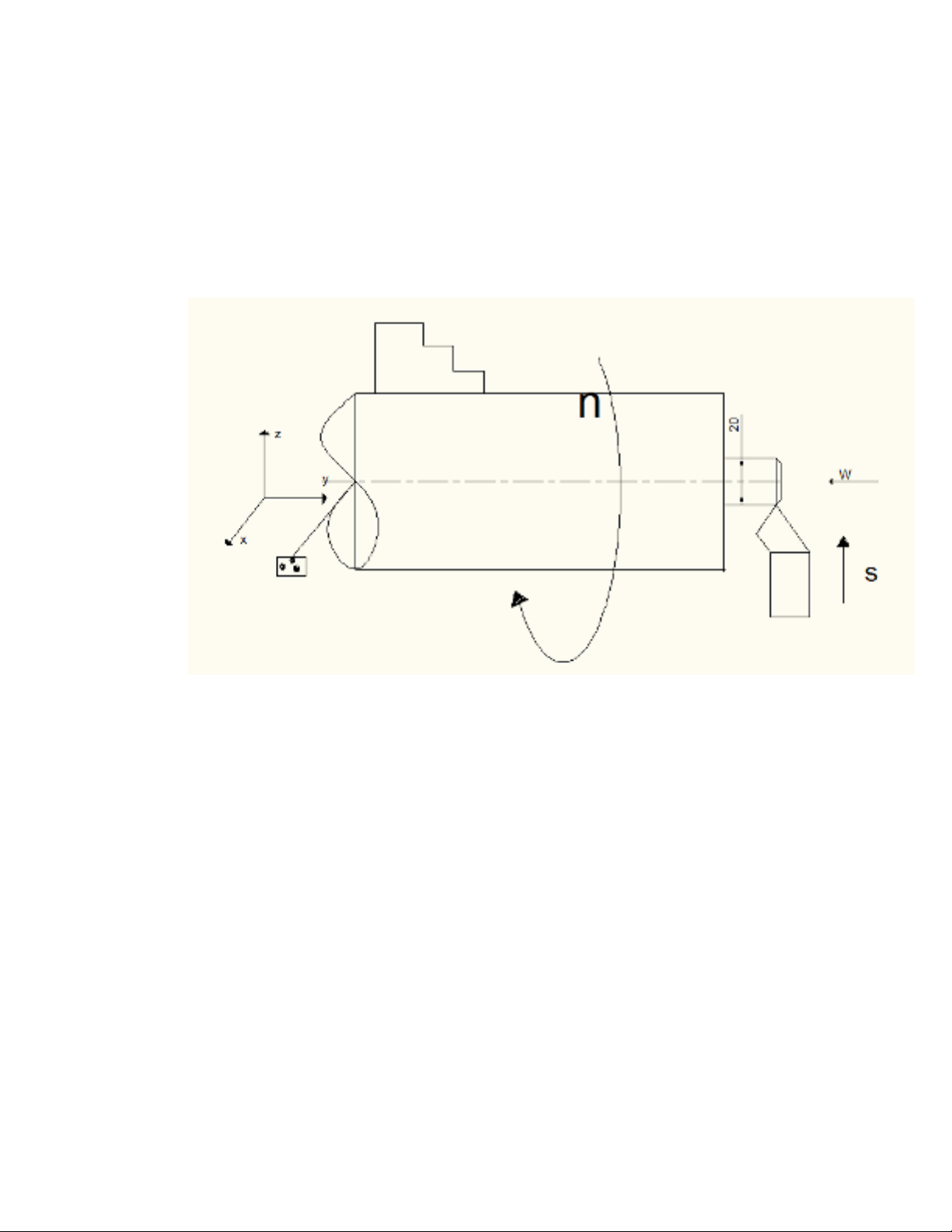

Bước 1: Tiện mặt trụ Ø20, l = 24mm
Bước 2: Vát mép 2x45˚
+ Dụng cụ kiểm tra: Thước cặp, pame hoặc calip có lắp đồng hồ so
-Nguyên công 3: Gia công mặt trụ Ø36, Ø64, Ø60, Ø74, Ø68, Ø60, Ø52,
Ø74, Ø52
+ Định vị: Dùng mũi tâm khống chế 3 bậc tự do
Dùng mũi tâm xoay khống chế 2 bậc tự do
+ Kẹp chặt: Kẹp chặt bằng cơ cấu hãm của ụ động

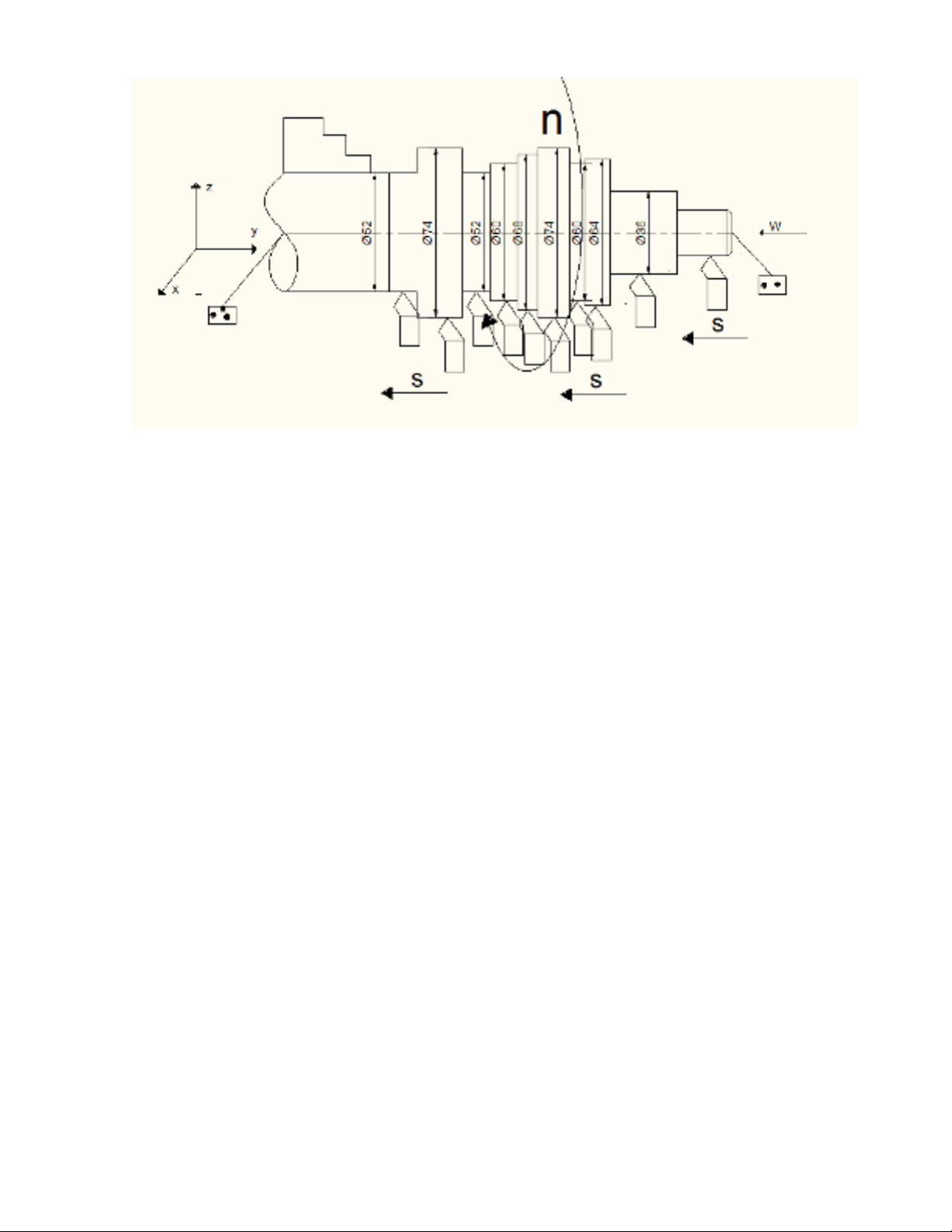

+ Bước gia công:
Bước 1: Gia công mặt trụ Ø 36, l=20 mm
Bước 2: Gia công mặt trụ Ø 64, l= 13 mm
Bước 3: Gia công mặt trụ Ø 60, l= 6 mm
Bước 4: Gia công mặt trụ Ø 74, l= 14 mm
Bước 5: Gia công mặt trụ Ø 68, l= 9 mm
Bước 6: Gia công mặt trụ Ø 60, l= 12 mm
Bước 7: Gia công mặt trụ Ø 52, l= 12 mm
Bước 8: Gia công mặt trụ Ø 74, l= 22 mm
Bước 9: Gia công mặt trụ Ø 52, l= 10 mm
+ Dụng cụ kiểm tra: Thước cặp, pame hoặc calip có lắp đồng hồ so
-Nguyên công 4: Gia công cắt rãnh Ø17 và Ø60
