TRÌNH T THI T K M T S QUY TRÌNHỰ Ế Ế Ộ Ố
CÔNG NGHỆ
I. C m c t homụ ắ
1 Khung b ph n c tộ ậ ắ

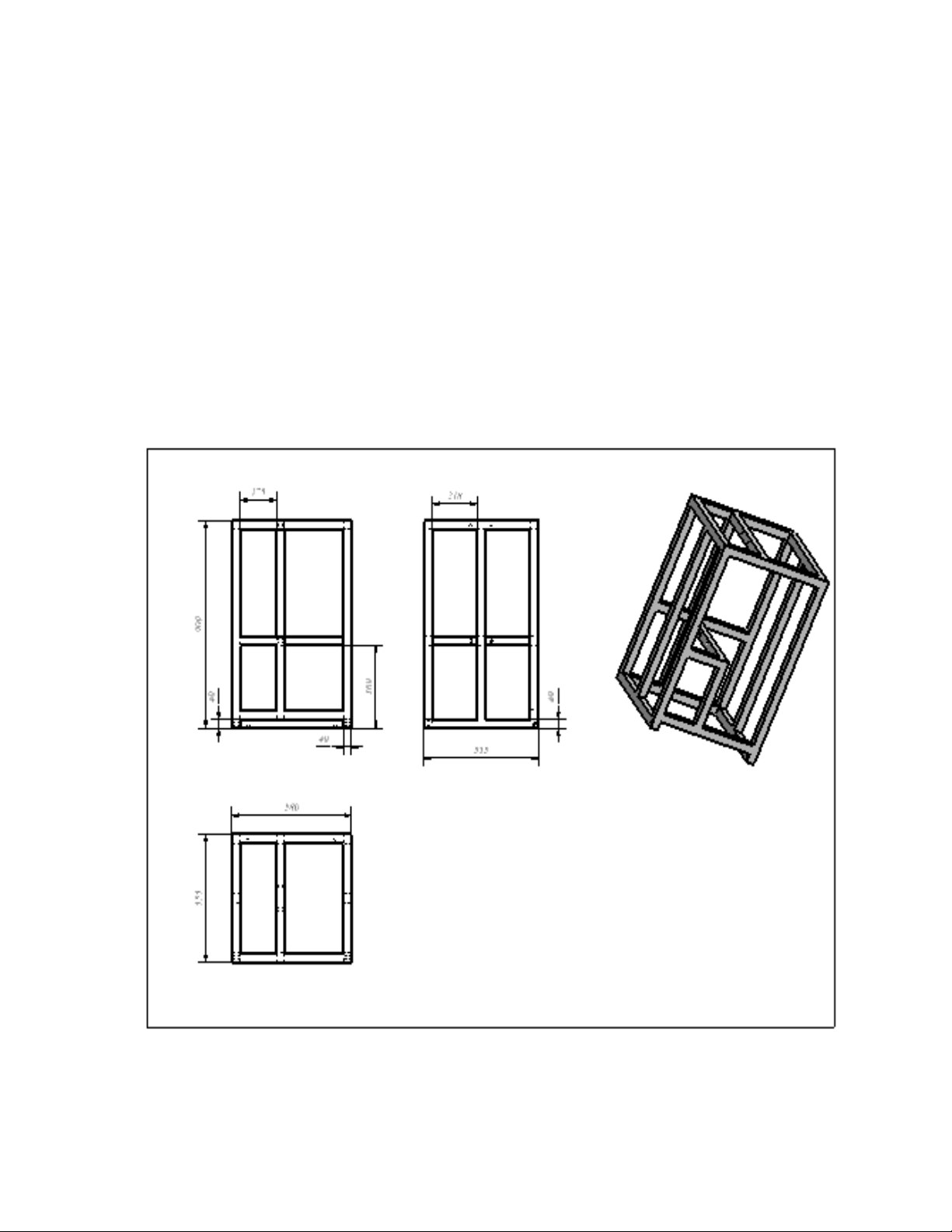

a. B n v thi t kả ẽ ế ế
1
1.1. Nghiên c u b n v chi ti t, ki m tra l i tính công ngh c a nóứ ả ẽ ế ể ạ ệ ủ
Đây là chi ti t làm t thép h p 40x40x3 đ c hàn l i v i nhau.ế ừ ộ ượ ạ ớ
Khung có nhi m v l p b ph n c t, các ng d n hom, c c u cam…ệ ụ ắ ộ ậ ắ ố ẫ ơ ấ
1.2.Phân lo i chi ti t , s p đ t vào các nhómạ ế ắ ặ
Đây là lo i chi ti t đ c c u t o t các h p hàn l i v i nhau, đ cạ ế ượ ấ ạ ừ ộ ạ ớ ượ
làm t thép h p ch t o tiêu chu n có s n trên thi tr ngừ ộ ế ạ ẩ ẵ ườ
1.3.Xác đ nh d ng s n xu t ị ạ ả ấ
Đây là máy thí nghi m nên đây ch là d ng s n xu t đ n chi c sauệ ỉ ạ ả ấ ơ ế
đó m i đ a vào s n xu t hàng lo tớ ư ả ấ ạ
1.4.Ch n phôi và ph ng pháp ch t o phôiọ ươ ế ạ
Khung chính đ c làm t các hai lo i thép h p đã đ c s n xu tượ ừ ạ ộ ượ ả ấ
tiêu chu n có s n trên th tr ng. C th đây dùng thép h p 40x40x3ẩ ẵ ị ườ ụ ể ở ộ
1.5. Xác đ nh chu n và ch n các đ nh v , k p ch t trong m i nguyênị ẩ ọ ị ị ẹ ặ ỗ
công
Khung b ph n c t dùng đ l p các chi ti t lên nó yêu c u đ chínhộ ậ ắ ể ắ ế ầ ộ
xác không quá cao do đó ch n chu n gia công là m t bên c a thép h p.ọ ẩ ặ ủ ộ
Nguyên công c a quy trình gia công khung chính bao g m: ủ ồ
+ Tính toán chi u dài và c t thép h p đ m b o l ng d gia công.ề ắ ộ ả ả ượ ư
Đ nh v k p ch t c a nguyên công này là nh bàn k p êtô c a máy c t vàị ị ẹ ặ ủ ờ ẹ ủ ắ
m t bên c a thanh thép h pặ ủ ộ
+ Hàn các thanh thép h p l i v i nhau theo b n v . Các thanh thépộ ạ ớ ả ẽ
h p đ c đ t trên n n ph ng, sau đó hàn theo v trí trên b n v .ộ ượ ặ ề ẳ ị ả ẽ
+ Mài nh n và s n ch ng g . Dùng máy mài tay mài nh n các m iẵ ơ ố ỉ ẵ ố
hàn sau đó s n ch ng g .ơ ố ỉ
2
1.6. L p th t nguyên côngậ ứ ự
Nguyên công 1: C t các thanh thép h p theo đ m b o l ng dắ ộ ả ả ượ ư
gia công
- C t 4 thanh thép h p 40 x 40 v i chi u dài 900 mm, sau đó c t vátắ ộ ớ ề ắ
450 hai đ u. ( Thanh 1 )ở ầ
- C t 4 thanh thép h p 40 x 40 v i chi u dài 555 mm, sau đó c t vátắ ộ ớ ề ắ
450 hai đ u. ( Thanh 2 )ở ầ
- C t 5 thanh thép h p 40 x 40 v i chi u dài 500 mm. ( Thanh 3 )ắ ộ ớ ề
- C t 2 thanh thép h p 40 x 40 v i chi u dài 820 mm. ( Thanh 4 )ắ ộ ớ ề
- C t 2 thanh thép h p 40 x 40 v i chi u dài 475 mm. ( Thanh 5 )ắ ộ ớ ề
- C t 1 thanh thép h p 40 x 40 v i chi u dài 280 mm. ( Thanh 6 )ắ ộ ớ ề
- C t 1 thanh thép h p 40 x 40 v i chi u dài 460 mm. ( Thanh 7 )ắ ộ ớ ề
- C t 1 thanh thép h p 40 x 40 v i chi u dài 215 mm sau đó c t vátắ ộ ớ ề ắ
450 m t đ u. ( Thanh 8 )ở ộ ầ
- C t 1 thanh thép h p 40 x 40 v i chi u dài 320 mm sau đó c t vátắ ộ ớ ề ắ
450 m t đ u. ( Thanh 9 )ở ộ ầ
Nguyên công 2: Hàn các chi ti t l i v i nhauế ạ ớ

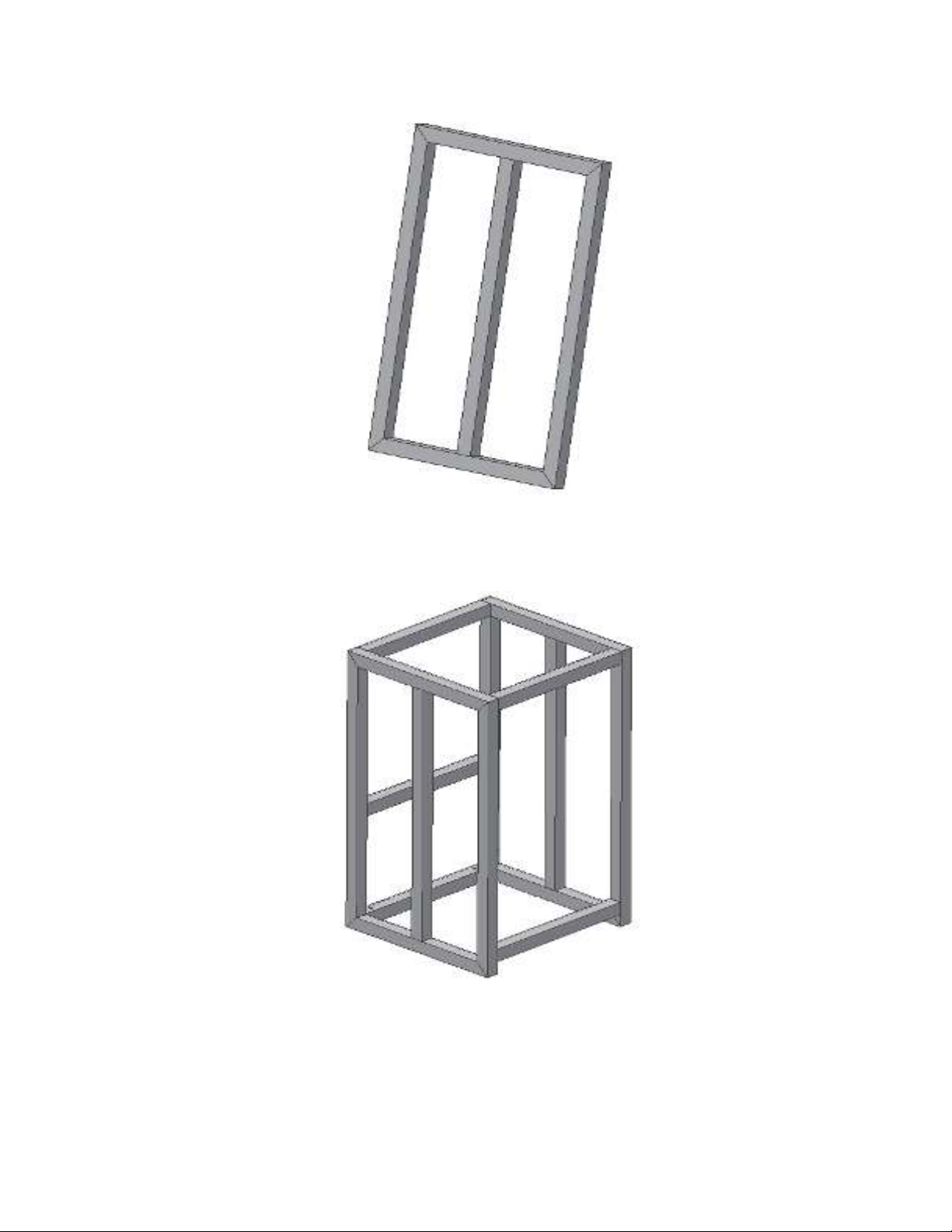

- Hàn 2 thanh 1 v i 2 thanh 2 đ đ c khung ch nh t nh b n v .ớ ể ượ ữ ậ ư ả ẽ
Yêu c u khi hàn ph i đ m b o các góc là vuông. Sau đó hàn thanh 5 vàoầ ả ả ả
khung nh hình v .ư ẽ
3
Hàn các thanh s 3 vào hai khung ch nh t v a hàn trên đ đ cố ữ ậ ừ ở ể ượ
chi ti t nh hình v sau:ế ư ẽ

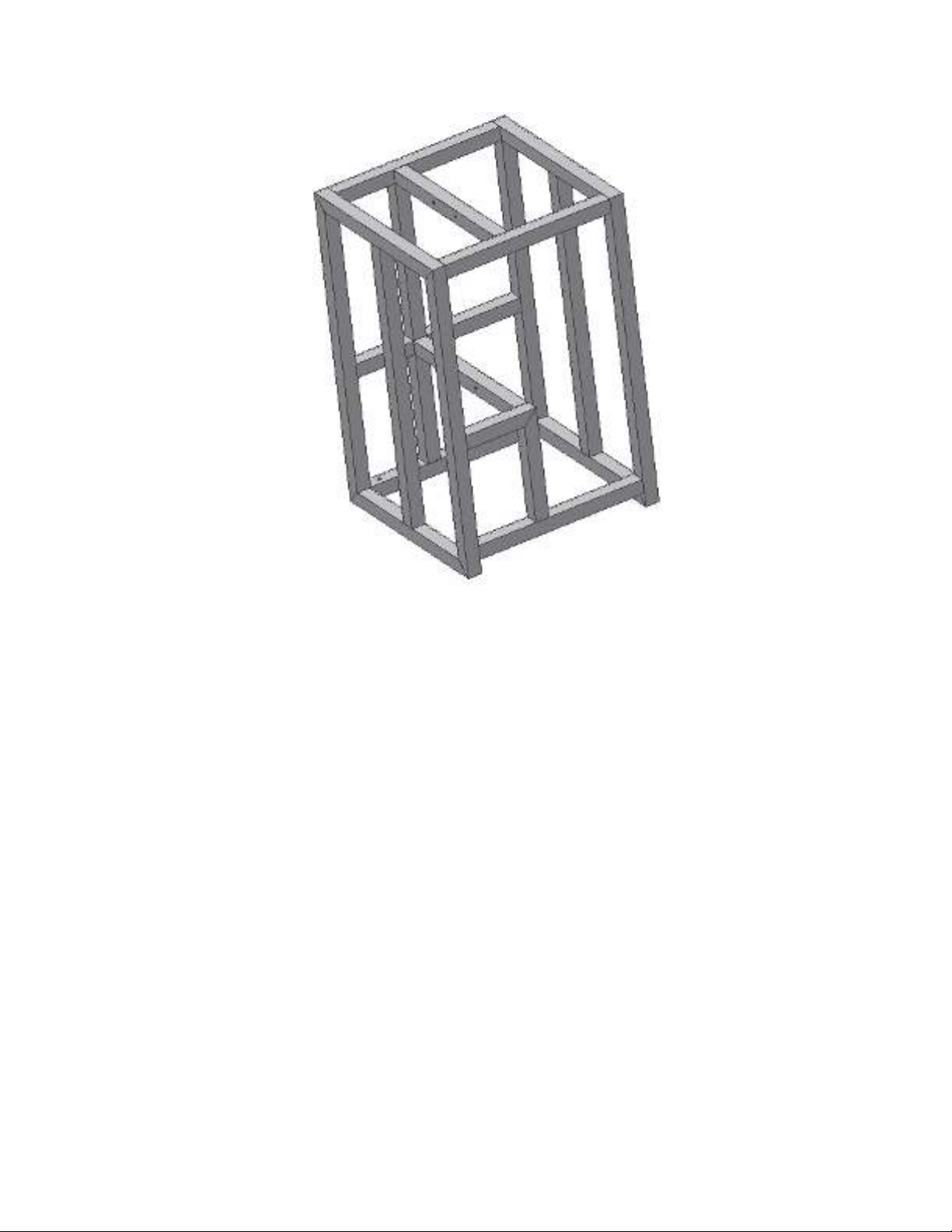

Sau đó hàn các thanh còn l i theo đúng kích th c b n v ta đ cạ ướ ả ẽ ượ
khung b ph n c t:ộ ậ ắ
4
- Khi hàn đ t các thanh trên n n ph ng, dùng th c vuông, th c đo vàặ ề ẳ ướ ướ
các chi ti t đ nh v đ đ m b o đúng yêu c u k thu t v : kho ng cách,ế ị ị ể ả ả ầ ỹ ậ ề ả
góc vuông và v trí t ng quan c a các thanh v i nhau.ị ươ ủ ớ
- Ban đ u hàn đi m đ đ nh v , sau khi ki m tra kích th c và v trí cácầ ể ể ị ị ể ướ ị
chi ti t đ m b o m i ti n hành hàn ch t các chi ti t v i nhau.ế ả ả ớ ế ặ ế ớ
Nguyên công 3: Mài nh n và làm s chẵ ạ
-Dùng máy mài tay mài s ch các s hàn và bavia.ạ ỉ
-Dùng máy mài tay có l p ch i s t làm s ch b m t c a khung.ắ ổ ắ ạ ề ặ ủ
Nguyên công 4: S n ch ng gơốỉ
- Dùng s n ch ng g quét đ u lên b m t c a khung thành 3 l p.ơ ố ỉ ề ề ặ ủ ớ
1.7. Ch n máy cho m i nguyên côngọ ỗ
Nguyên công 1: Ch n máy c t đá ọ ắ
5
