Nội dung Text: Các đơn vị đo

CÁC ĐƠN VỊ ĐO Measurement of Field Strength and Power 1 Flux Density © ADP
dB Biểu diễn tỷ số giữa hai giá trị dB = 10 log (P2/P1) P2 Giá trị công suất đo ,(watt, milliwatt or microwatt), P1 Công suất tham chiếu, (watt, milliwatt or microwatt). Measurement of Field Strength and Power 2 Flux Density © ADP

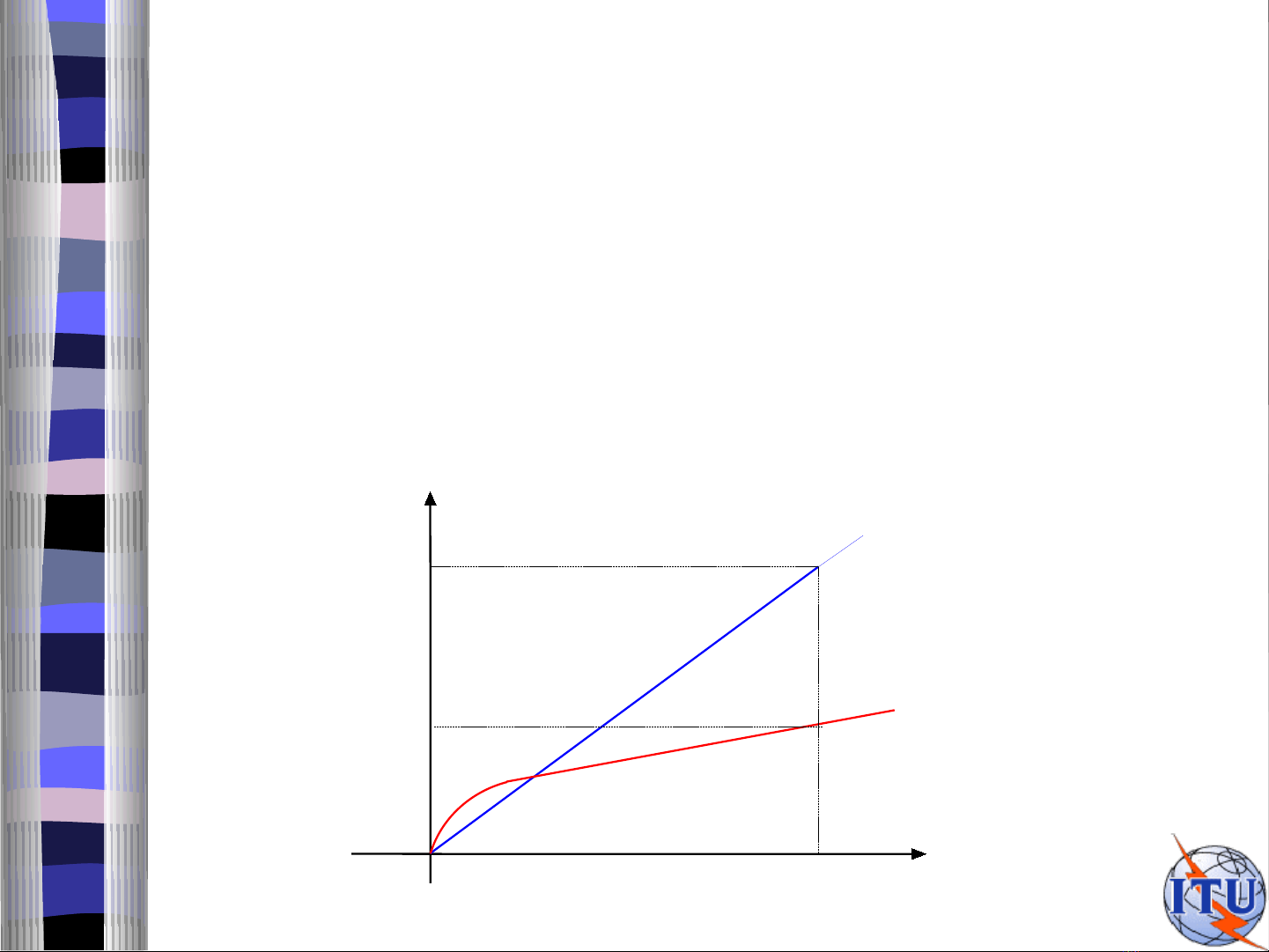

Tại sao chọn dB? e.g. Pr=10watts, Pt=10000watts, Pt/Pr=1000 10 log (Pt/Pr)=10log(Pt/)10log(Pr)=30dB y 1000 Thang tuyến tính 30 Thang logarit x Pt /P r Measurement of Field Strength and Power 3 Flux Density © ADP
dBw / dBmw / dBµw Tỷ số của hai công suất dBx = 10 log (P2/P1) P2 --- Công suất đo ,(watt, milliwatt or microwatt), P1 --- Công suất tham chiếu ,thường lấy là 1, (watt, milliwatt or microwatt). X --- biến đơn vị Ví dụ. P1=1watt,P2=5watts, 10log(5watts/1watt)=7dBw P1=1mW,P2=5mW, 10log(5mW/1mW)=7dBmw=7dBm Measurement of Field Strength and Power 4 Flux Density © ADP
dBv / dBc Biểu diễn tỷ số điện áp hoặc dòng dB Voltage = 20 log (V2/V1), or dB Current = 20 log (I2/I1) V2(I2) --- Điện áp (dòng) đo, (volt, ampere), V1(I1) --- Điện áp (dòng) tham chiếu, thường lấy là 1, (volt, ampere). Measurement of Field Strength and Power 5 Flux Density © ADP
Các đơn vị dB và các mức tham chiếu tương ứng Đơn vị Mức tham chiếu dBw 1 watt dBm 1 milliwatt dBkW 1 kilowatt dBV 1 volt dBmV 1 millivolt dBµV 1 microvolt dBµV/m 1 microvolt/meter Measurement of Field Strength and Power 6 Flux Density © ADP
Chuyển đổi dBkW = dBW - 30 dBm dBm = dBW + 30 dBmV = dBV + 60 dBµV = dBV + 120 dBm = dBµV - 107 dBm (impedance = 50 ohms) dBV/m = dBV + ke/dB(m–1) (ke is antenna factor ) Measurement of Field Strength and Power 7 Flux Density © ADP
dBm/dBW, dBmV/dBV dBm = dBW + 30  10 log(10watts / 1w) = 10dBw 10 log(10watts / 1mw) = 10 log(10 × 103 mw / 1mw) = 40dBm dBmV = dBV + 60  20 log(10Volt / 1Volt ) = 20dBV = 20 log(10 × 103 mV / 1mV ) = 80dBmV Measurement of Field Strength and Power 8 Flux Density © ADP
dBm/dBµV U2 P= R 10 log( P) = 20 log(U ) − 10 log( R ) dBW=dBV17 => dBm30=dBµV12017 => dBm = dBµV 107 (R = 50 ohms) P MilliWatt, UMicroVoltage, ROhms Measurement of Field Strength and Power 9 Flux Density © ADP
Ví dụ 1. Công suất =25watts = ? dBw = ? dBm P = 10log(25watts/1watt)= 13.98 dBw =13.98 dBw + 30dB = 43.98 dBm 2. Điện áp = 0.5 µV, trở kháng =50ohms, Công suất=?dBm P =20log(0.5)137=(6)107=113 dBm Measurement of Field Strength and Power 10 Flux Density © ADP
dB Biểu diễn tỷ số giữa hai giá trị dB = 10 log (P2/P1) P2 Giá trị công suất đo ,(watt, milliwatt or microwatt), P1 Công suất tham chiếu, (watt, milliwatt or microwatt). Measurement of Field Strength and Power 11 Flux Density © ADP
