Cấu tạo bộ ly hợp ôtô Chúng ta cùng tìm hiểu về : Xi lanh cắt ly hợp - Vòng bi cắt ly hợp - Nắp ly hợp - Đĩa ly hợp Xi lanh cắt ly hợp Xilanh cắt ly hợp làm dịch chuyển pittông bằng áp suất thuỷ lực từ xilanh chính và điều khiển càng cắt ly hợp qua cần đẩy.
1. Xi lanh cắt ly hợp tự điều chỉnh Lò xo côn trong xilanh cắt li hợp luôn luôn ép cần đẩy vào càng cắt bằng lực lò xo để giữ hành trình tự do của bàn đạp ly hợp không thay đổi. THAM KHẢO: Xi lanh cắt có thể điều chỉnh Khi vị trí của đầu lò xo đĩa đã thay đổi do đĩa ly hợp mòn, cần phải điều chỉnh hành trình tự do này bằng cần đẩy.

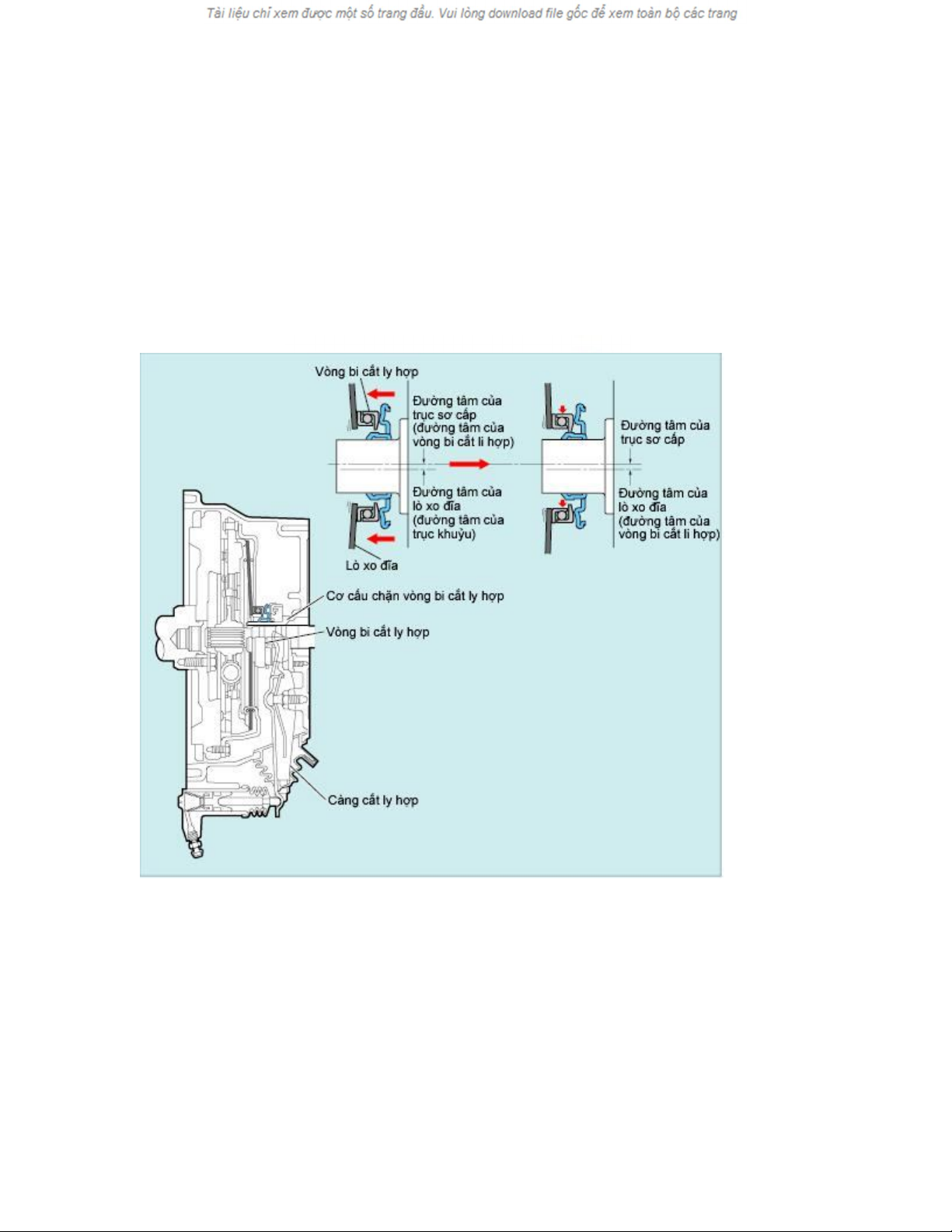

Vòng bi cắt ly hợp Vòng bị cắt ly hợp hấp thụ sự chênh lệch tốc độ quay giữa càng cắt li hợp (không quay) và lò xo đĩa (quay) để truyền chuyển động của càng cắt vào lò xo đĩa. Vòng bi cắt li hợp tự định tâm Trong hộp số của các xe FF, trục khuỷu và trục sơ cấp dịch chuyển một chút, do đó tạo ra tiếng ồn do ma sát giữa lò xo đĩa và vòng bi cắt li hợp.

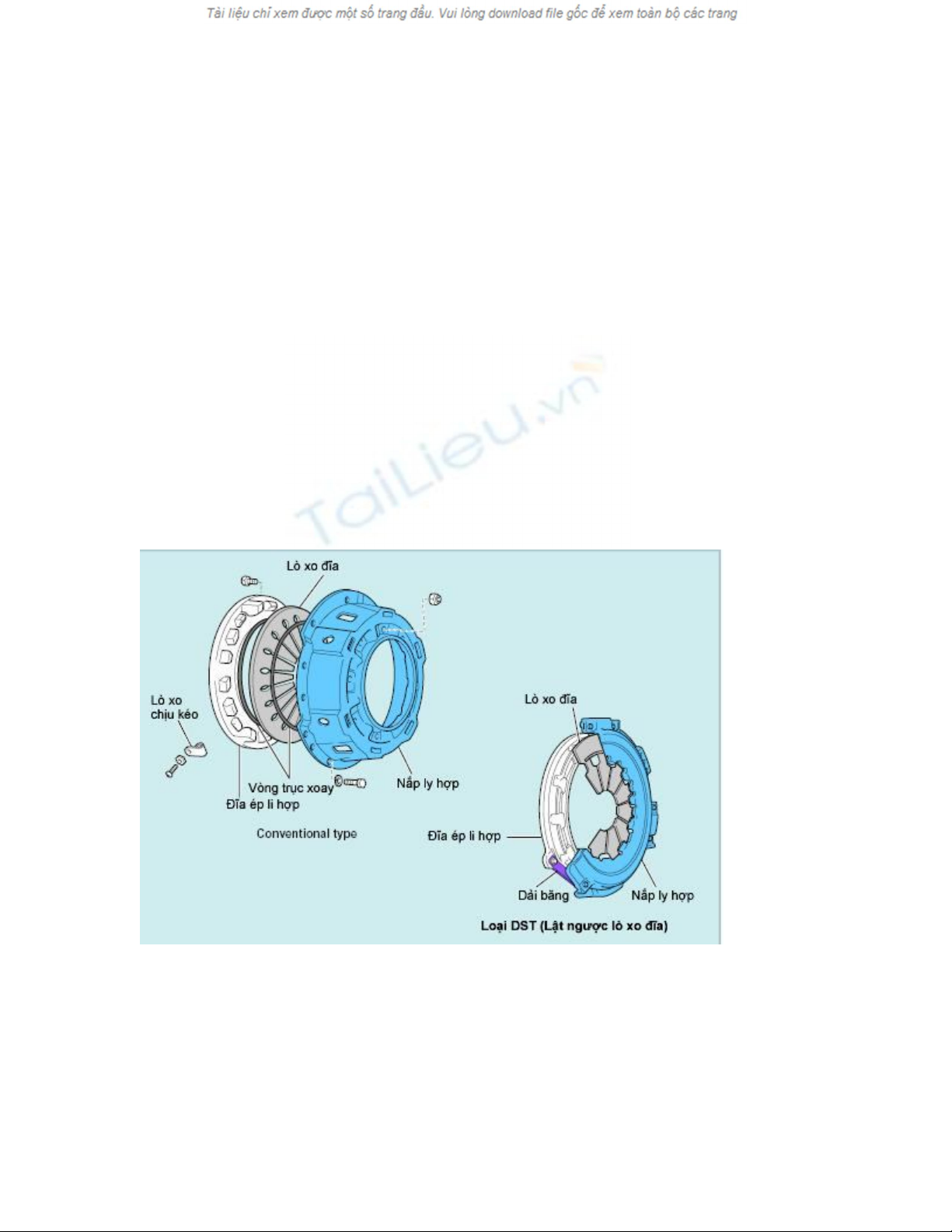

Để tránh tiếng ồn, cơ cấu này tự động điều chỉnh đường tâm của lò xo đĩa và vòng bi cắt li hợp. Nắp ly hợp Mục đích chủ yếu của nắp ly hợp là để nối và ngắt công suất của động cơ. Nó phải được cân bằng tốt trong khi quay và phải toả nhiệt một cách hiệu quả vào lúc nối ly hợp. Nắp ly hợp có lò xo để đẩy đĩa ép li hợp vào đĩa ly hợp, các lò xo này có thể là lò xo xoắn hoặc lò xo đĩa. Ngày nay lò xo đĩa được sử dụng ở hầu hết các ly hợp. 1.Ly hợp kiểu lò xo đĩa
Lò xo đĩa được làm bằng thép lò xo. Nó được tán bằng đinh tán hoặc bắt chặt bằng bulông vào nắp ly hợp. Có vòng trụ xoay ở mỗi phía của lò xo đĩa làm việc như một trụ xoay trong khi lò xo đĩa đang quay. Dùng các lò xo chịu kéo để nối các lò xo đĩa với đĩa ép li hợp. Các kiểu xe gần đây đã áp dụng nắp ly hợp kiểu DST (lật ngược lò xo đĩa). ở loại nắp ly hợp này, người ta lật ngược các đầu của nắp ly hợp để trực tiếp giữ lò xo đĩa ở vị trí thích hợp. Các dải băng được lắp theo chiều tiếp tuyến để truyền mônen quay. 2. Các đặc tính của lò xo đĩa Đồ thị ở bên trái trình bày sự dịch chuyển của đĩa ép li hợp dọc theo trục hoành và đĩa ép li hợp dọc theo trục tung. Đường nét liền chỉ các đặc tính của lò xo đĩa, và đường nét đứt chỉ các đặc tính của lò xo trụ.
(1) Điều kiện bình thường (khi đĩa khi hợp hoàn toàn mới) Khi đặt vào đĩa ép li hợp một lực ép (P0) như nhau đối với cả hai loại: loại lò xo trụ và loại lò xo đĩa, khi ấn hết cỡ bàn đạp ly hợp, mỗi sức ép trở thành P2 và P’2. Điều này có nghĩa là đối với loại lò xo đĩa, lực cần phải ấn vào bàn đạp ly hợp nhỏ hơn đối với lò xo trụ với mức chênh lệch được thể hiện bằng “a”. (2) Khi độ mòn ở bề mặt tiếp xúc của đĩa ly hợp vượt quá giới hạn cho phép
Sức ép đặt lên đĩa ép li hợp của loại lò xo trụ giảm đến P’1. Mặt khác, sức ép đặt lên đĩa ép li hợp của loại lò xo đĩa là P1, cũng bằng P0. Điều đó có nghĩa là, khả năng truyền công suất của ly hợp kiểu lò xo đĩa không bị giảm cho tới giới hạn mòn của đĩa. Ngược lại, sức ép đặt lên đĩa ép li hợp của loại lò xo trụ giảm xuống P’1. Do đó, khả năng truyền công suất giảm xuống, làm cho ly hợp bị trượt Đĩa ly hợp Đĩa ly hợp tiếp xúc một cách đồng đều với về mặt ma sát của đĩa ép li hợp và bánh đà để truyền công suất được êm. Nó cũng giúp làm dịu sự va đập khi vào ly hợp.

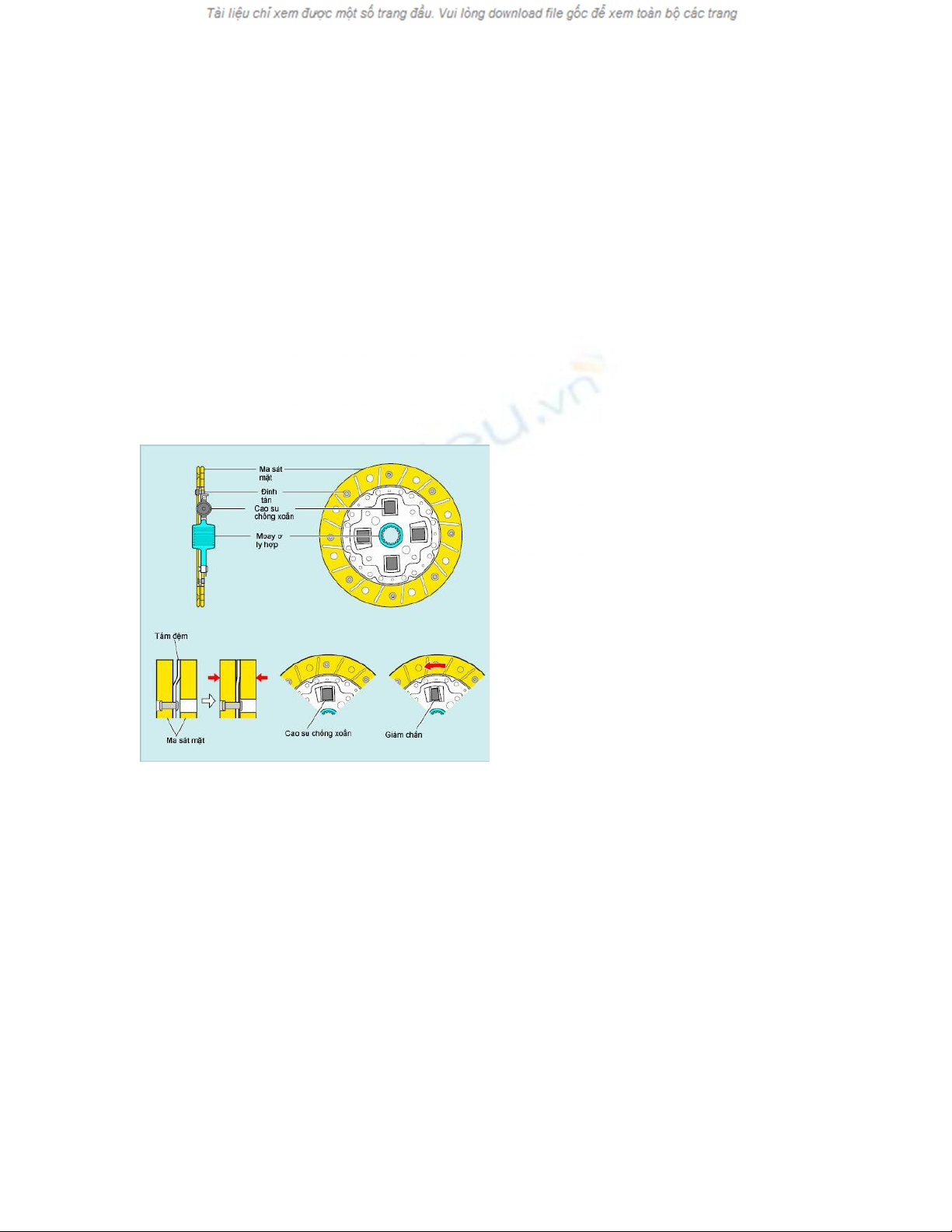

1. Cao su chịu xoắn Cao su chịu xoắn được đưa vào moayơ ly hợp để làm dịu va đập quay khi vào ly hợp bằng cách dịch chuyển một chút theo vòng tròn. 2. Tấm đệm Tấm đệm được tán bằng đinh tán kẹp giữa các mặt ma sát của ly hợp. Khi ăn khớp ly hợp đột ngột, phần cong này khử va đập và làm dịu việc chuyển số và truyền công suất.
GỢI Ý KHI SỬA CHỮA: Nếu cao su chịu xoắn bị mòn và tấm đệm bị vỡ sẽ gây ra mức va đập và tiếng ồn lớn khi vào ly hợp.
