Cấu Tạo Của Hệ Thống Chống Bó Cứng Phanh ABS
Cấu Tạo Của Hệ Thống Chống Bó Cứng Phanh ABS
Sơ đồ bố trí các bộ phận của hệ thống trên xe.
Sơ đồ điều khiển phanh của hệ thống
Cảm biến tốc độ (Speed sensors)
a) Cấu tạo
Cảm biến tốc độ bánh xe trước và sau bao gồm một nam châm vĩnh cữu, cuộn dây
và lõi từ.Vị trí lắp cảm biến tốc độ hay rôto cảm biến cũng như số lượng răng của
rôto cảm biến thay đổi theo kiểu xe.
b) Hoạt động
Vành ngoài của các rôto có các răng, nên khi rôto quay, sinh ra một điện áp xoay
chiều có tần số tỷ lệ với tốc độ quay của rôto.
Điện áp AC này báo cho ABS ECU biết tốc độ bánh xe.
Cảm biến giảm tốc (chỉ có ở vài xe)
Việc sử dụng cảm biến giảm tốc cho phép ABS đo trực tiếp sự giảm sốc của bánh
xe trong quá trình phanh. Ví vậy cho phép nó biết rỏ hơn trạng tthái của mặt
đường . Kết quả là, mức độ chính xác khi phanh được cải thiện để tránh cho các
bánh xe không bị bó cứng.
Cảm biến giảm tốc còn được gọi là cảm biến “G”

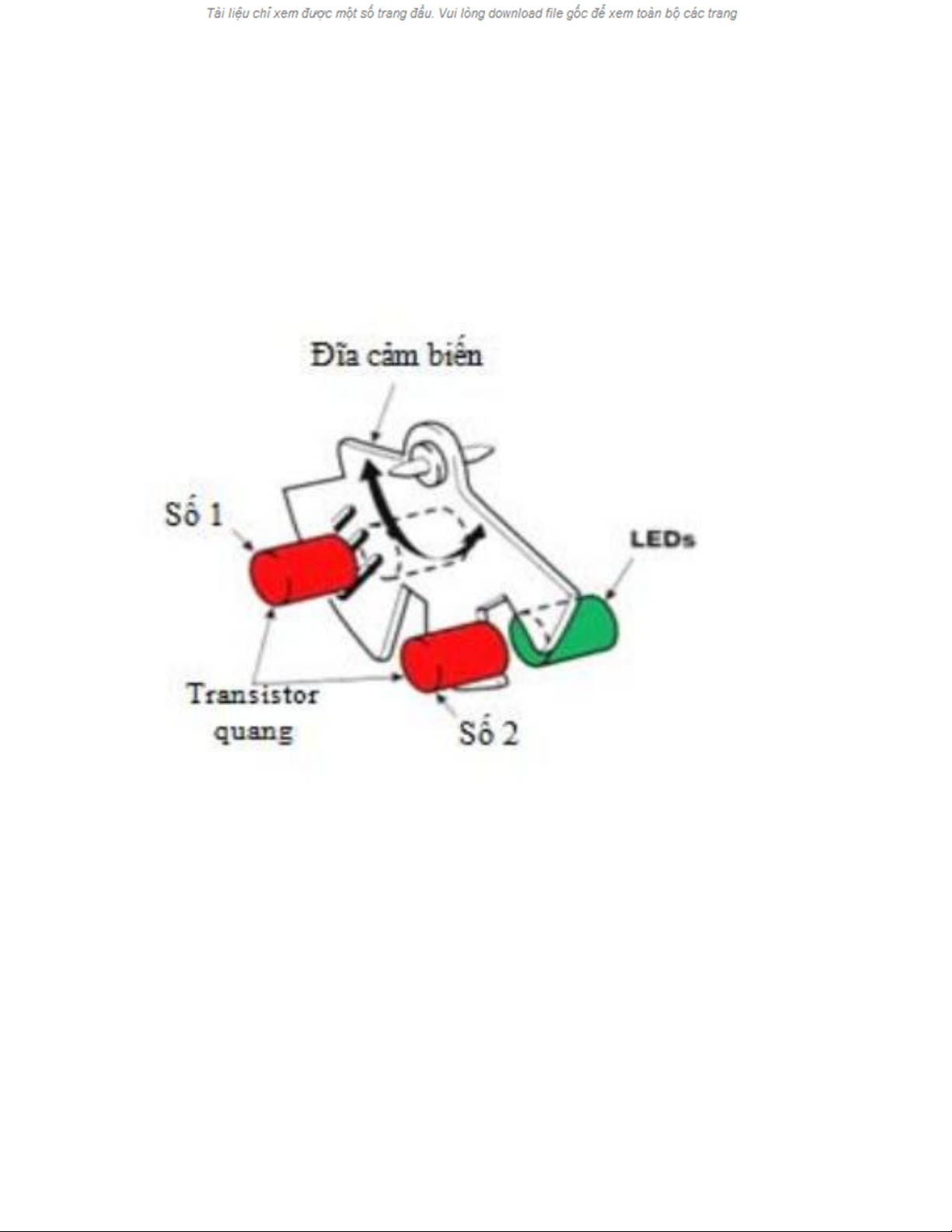

a) Cảm biến giảm tốc đặt dọc
Cảm biến giảm tốc bao gồm hai cặp đèn LED và phototransistor, một đĩa xẻ rảnh
và một mạch biến đổi tín hiệu.
Cảm biến giảm tốc nhận biết mức độ giảm tốc độ bánh xe và gửi các tín hiệu về
ABS ECU.
ECU dùng những tín hiệu này để xác định chính xác tình trạng mặt đường và thực
hiện các biện pháp điều khiển thích hợp.
Khi mức độ giảm tốc của xe thay đổi, đĩa xẻ rảnh lắc theo chiều dọc xe tương ứng
với mức độ giảm tốc độ. Các rảnh trên đĩa cắt ánh sáng tứ đèn LED đến
phototransistor và làm phototransistor đóng, mở. Người ta sử dụng 2 cặp đèn LED
và phototransistor. Tổ hợp tạo bởi các phototransistor này tắt và bật, chia mức độ
giảm tốc làm 4 mức và gửi về ABS ECU dưới dạng tín hiệu.
b) Cảm biến gia tốc ngang
Cảm biến gia tốc ngang được trang bị trên một vài kiểu xe, giúp tăng khả năng
ứng xử của xe khi phanh trong lúc đang quay vòng, có tác dụng làm chậm quá
trình tăng moment xoay xe. Trong quá trình quay vòng, các bánh xe phía trong có
xu hướng nhấc lên khỏi mặt đất do lực ly tâm và các yếu tố góc đặt bánh xe.
Ngược lại, các bánh xe bên ngoài bị tì mạnh xuống mặt đường, đặc biệt là các
bánh xe phía trước bên ngoài. Vì vậy, các bánh xe phía trong có xu hướng bó cứng
dễ dàng hơn so với các bánh xe ở ngoài. Cảm biến gia tốc ngang có nhiệm vụ xác
định gia tốc ngang của xe khi quay vòng và gởi tín hiệu về ECU.
Trong trường hợp này, một cảm biến kiểu phototransistor giống như cảm biến
giảm tốc được gắn theo trục ngang của xe hay một cảm biến kiểu bán dẫn được sử
dụng để đo gia tốc ngang. Ngoài ra, cảm biến kiểu bán dẫn cũng được sử dụng để
đo sự giảm tốc, do nó có thể đo được cả gia tốc ngang và gia tốc dọc.
Bộ chấp hành ABS (Brake actuator)
Bộ chấp hành cấp hay ngắt áp suất dầu từ xi lanh chính đến mỗi xi lanh phanh đĩa
theo tín hiệu từ ECU để điều khiển tốc độ bánh xe .
Có nhiều kiểu bộ chấp hành ABS ở đây chúng ta sẽ mô tả 4 van điện 3 vị trí trong
bộ chấp hành ABS.
Bộ chấp hành thủy lực có chức năng cung cấp một áp suất dầu tối ưu đến khi các
xylanh phanh bánh xe theo sự điều khiển của ABS ECU, tránh hiện tượng bị bó
cứng bánh xe khi phanh.
Cấu tạo của một bộ chấp hành thủy lực gồm có các bộ phận chính sau: các van
điện từ, motor điện dẫn động bơm dầu, bơm dầu và bình tích áp.
a/ Van điện từ:
Van điện từ trong bộ chấp hành có hai loại, loại 2 vị trí và 3 vị trí. Cấu tạo chung
của một van điện gồm có một cuộn dây điện, lõi van, các cửa van và van một
chiều. Van điện từ có chức năng đóng mở các cửa van theo sự điều khiển của ECU
để điều chỉnh áp suất dầu đến các xylanh bánh xe.
b/ Motor điện và bơm dầu:
Một bơm dầu kiểu piston được dẫn động bỡi một motor điện, có chức năng đưa
ngược dầu từ bình tích áp về xylanh chính trong các chế độ giảm và giữ áp. Bơm
được chia ra làm hai buồng làm việc độc lập thông qua hai piston trái và phải được
điều khiển bằng cam lệch tâm. Các van một chiều chỉ cho dòng dầu đi từ bơm về
xylanh chính.
c/ Bình tích áp:
Chứa dầu hồi về từ xylanh phanh bánh xe, nhất thời làm giảm áp suất dầu ở
xylanh phanh bánh xe.
ECU của ABS
Trên cơ sở tín hiệu từ các cảm biến tốc độ của các bánh xe, ABS ECU biết được
tốc độ góc của các bánh xe cũng như tốc độ xe.trong khi phanh mặc dù tốc độ góc
của bánh xe giảm, mức độ giảm tốc sẽ thay đổi phụ thuộc vào cả tốc độ xe khi
phanh và tình trạng mặt đường, như nhựa asphalt khô, mặt đường ướt hoặc đóng
băng……
Nói cách khác, ECU đánh giá được mức độ trượt giữa các bánh xe và mặt đường
do sự thay đổi tốc độ góc của bánh xe khi phanh và điều khiển bộ chấp hành ABS
để cung cấp áp suất dầu tối ưu đến các xi lanh bánh xe. ABS ECU cũng bao gồm
chức năng kiểm tra ban đầu, chức năng chẩn đoán,chức năng kiểm tra cảm biến
tốc độ và chức năng dự phòng.
1 . Điều khiển tốc độ xe
ECU liên tục nhận được các tín hiệu tốc độ bánh xe từ bốn cảm biến tốc độ xe
bằng cách tính toán tốc độ và sự giảm tốc của mỗi bánh xe.
Khi đạp phanh, áp suất dầu tại mỗi xy lanh bánh xe bắt đầu tăng và tốc độ mỗi
bánh xe bắt đầu giảm.
Nếu có bất kì bánh xe nào sắp bị bó cứng, ECU giảm áp suất dầu trong xi lanh
bánh xe đó.
- Giai đoạn A
ECU đặt van điện 3 ở chế độ giảm áp theo mức độ giảm tốc của các bánh xe,vì
vậy giảm áp suất dầu trong xi lanh của mỗI xi lanh phanh bánh xe.
Sau khi áp suất giảm,ECU chuyển van điện 3 vị trí sang chế độ “giữ” để theo dõi
sự thay đổI về tốc độ của bánh xe.nếu ECU thấy áp suất dầu cần giảm hơn nữa nó
sẽ lạI gaimr áp suất.
- Giam đoạn B
Khi áp suất dầu bên trong xi lanh bánh xe giảm (giai đoạn A) áp suất dầu cấp cho
bánh xe cũng giảm.
Nó cho phép bánh xe gần bị bó cứng lạI tăng tốc độ.Tuy nhiên,nếu áp suất dầu
giảm, lực phanh tác dụng lên bánh xe trở nên quá nhỏ.Để tránh hiện tượng này
ECU liên tục đặt van điện 3 vị trí lần lượt ở các chế độ”tăng áp”và chế độ “giữ”
khi bánh xe gần bị bó cứng phục hồi tốc độ.
- Giai đoạn C
Khi áp suất dầu bên trong xi lanh bánh xe tăng từ từ bởI ECU(giai đoạn B)bánh xe
có xu hướng lại bị bó cứng.
Vì vậy, ECU lại chuyển van điện 3 vị trí đến chế độ “giảm áp” để giảm áp suất
dầu bên trong xi lanh bánh xe. -
Giai đoạn D
Do áp suất dầu bên trong xi lanh bánh xe lạI giảm(giai đoạn C),ECU bắt đầu lạI
tăng áp như giai đoạn B
2 Điều khiển các rơle
+Điều khiển rơ le van điện
ECU bật rơle của van điện khi tất cả các điều kiện sau được thỏa mãn:
- Khóa điện bật - Chức năng kiểm tra ban đầu (nó hoạt động ngay lập tức sau khi
khóa điện bật) đã hoàn thành. - Không tìm thấy hư hỏng trong quá trình chuẩn
đoán (trừ mã 37) ECU tắt rơle van điện nếu một trong các điều kiện trên không
được thỏa mãn.
+Điều khiển rơle môtơ bơm
ECU bật rơle môtơ bơm khi tất cả các điều kiện sau được thỏa mãn:
- ABS đang hoạt động hay chức năng kiểm tra ban đầu đang được thực hiện. -
Rơle van điện bật ECU tắt rơle môtơ nếu một trong các điều kiện trên không được
thỏa mãn.
3 Chức năng kiểm tra ban đầu
ABS ECU kích hoạt van điện và môtơ bơm theo thứ tự để kiểm tra hệ thống điện
của ABS. Chức năng này hoạt động khi tốc độ xe lớn hơn 6 km/h với đèn phanh
tắt. Nó chỉ hoạt động một lần sau mỗi lần bật khóa điện.
4 Chức năng chuẩn đoán
Nếu hư hỏng xảy ra trong bất cứ hệ thống tín hiệu nào,đèn báo ABS trên bảng
đồng hồ sẽ bật sáng để báo cho lái xe biết hư hỏng đã xảy ra,ABS ECU cũng sẽ
lưu mã chẩn đoán của bất kỳ hư hỏng nào.
5 Chức năng kiểm tra cảm biến
Bên cạnh chức năng chẩn đoán, ABS ECU cũng bao gồm chức năng kiểm tra tốc
độ (nó chẩn đoán tính năng của các cảm biến tốc độ và roto). Một vài kiểu xe cũng
bao gồm chức năng kiểm tra cảm biến giảm tốc để chẩn đoán cảm biến giảm tốc.
+Chức năng kiểm tra cảm biến tốc độ
- Kiểm tra điện áp ra của tất cả các cảm biến
- Kiểm tra sự dao động điện áp ra của tất cả các cảm biến
+Chức năng kiểm tra cảm biến giảm tốc
(chỉ cảm biến giảm tốc kiểu phototransistor)
- Kiểm tra điện áp ra của cảm biến giảm tốc
- Kiểm tra hoạt động của đĩa xẻ rãnh
Những chức năng này được thiết kế chuyên dùng cho kĩ thuật viên,vớI các điều
kiện hoạt động được thiết lập bởi các quy trình đặt biệt để chẩn đoán các tính năng
từng cảm biến.
6 Chức năng dự phòng
Nếu xảy ra hư hỏng trong hệ thống truyền tín hiệu đến ECU, dòng điện từ ECU
đén bộ chấp hành bị ngắt.Kết quả là,hệ thống phanh hoạt động giống như khi ABS
không hoạt động,do đó đảm bảo được các chức năng phanh bình thường.
