Giới thiệu chung và đặc tính kỹ thuất cơ bản. a. Giới thiệu chung: - Đây là loại máy bơm 3 piston nằm ngang tác động đơn. - Có hộp số, điều chỉnh được 5 cấp tốc độ tương ứng vói 5 cấp lưu lượng khác nhau, vì vậy phù hợp với công tác khoan nhất là trong khoan kim cương. - Máy bơm này thường đi đồng bộ với máy khoan YKБ2 ÷ YKБ8.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: ĐẶC ĐIỂM MỘT SỐ MÁY BƠM THƯỜNG DÙNG TRONG CÔNG TÁC KHOAN

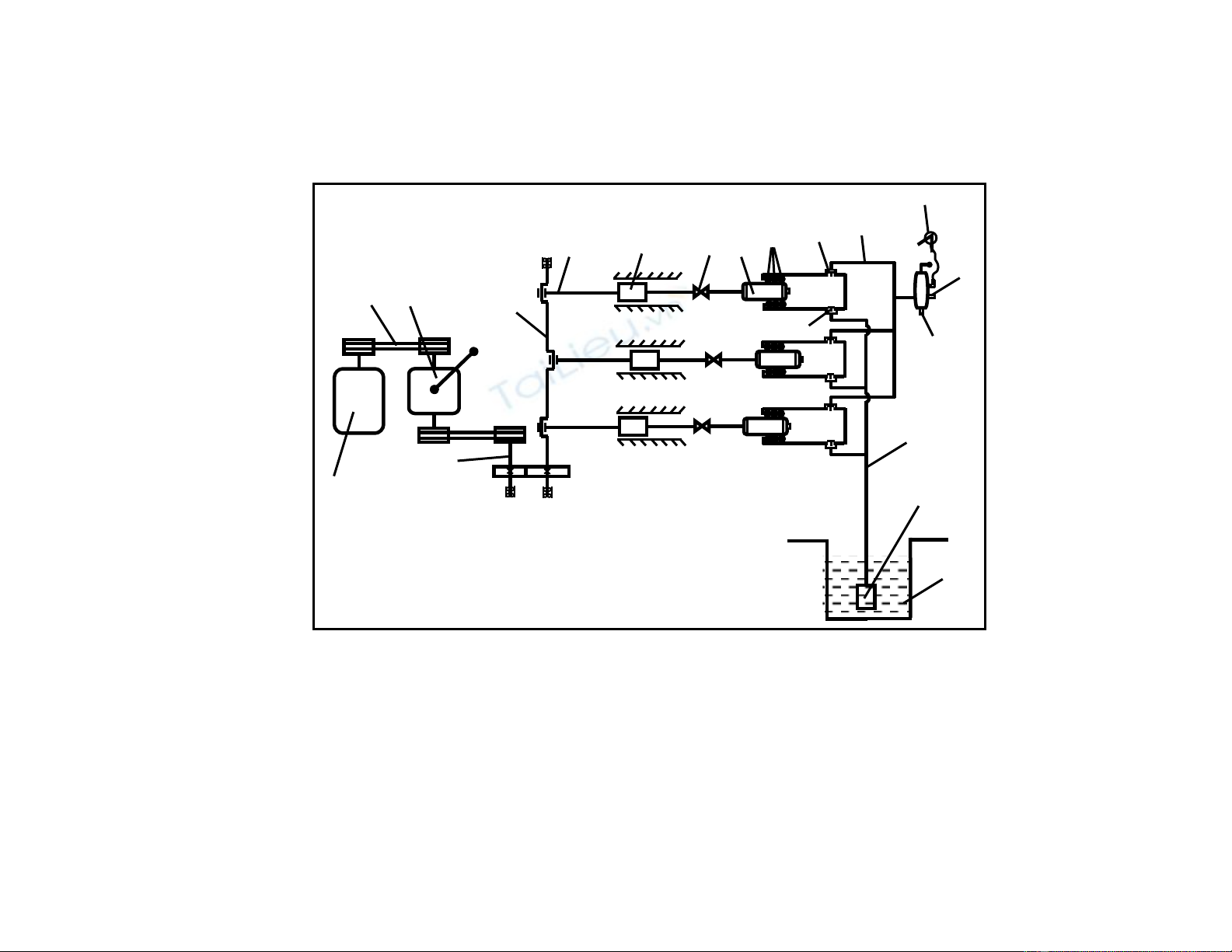

ĐỀ CƯƠNG BÀI GIẢNG §4. ĐẶC ĐIỂM MỘT SỐ MÁY BƠM THƯỜNG DÙNG TRONG CÔNG TÁC KHOAN II. Máy bơm HБ3 – 120/40: 1. Giới thiệu chung và đặc tính kỹ thuất cơ bản. a. Giới thiệu chung: - Đây là loại máy bơm 3 piston nằm ngang tác động đơn. - Có hộp số, điều chỉnh được 5 cấp tốc độ tương ứng vói 5 cấp l ưu l ượng khác nhau, vì v ậy phù h ợp v ới công tác khoan nhất là trong khoan kim cương. - Máy bơm này thường đi đồng bộ với máy khoan YKБ2 ÷ YKБ8. b. Đặc tính kỹ thuật cơ bản - Lưu lượng tối đa: 120 l/phút. - Áp suất tối đa: 40 at. - Có 5 cấp tốc độ tương ứng với năm cấp lưu lượng: 19 70 Lưu lượng (l/p) 120 15 38 40 Áp suất (at) 40 40 20 20 - Công suất tiêu thụ: 7,5 Kw. - Đường kính ống hút: 50 mm. - Đường kính ống đẩy: 38 mm. - Trọng lượng máy: 430 kg. - Đường kính Piston: 63 mm. - Bước dịch chuyển quả Piston: 60 mm. 2. Sơ đồ chuyển động của máy bơm HБ3 – 120/40: a. Sơ đồ cấu tạo: (Hình 1) 1 – Động cơ phát lực. 11 – Van đẩy 2 – Hệ thống bu ly dây đai 12 – Đường đẩy 3 – Hộp số 13 – Van hút 4 – Trục chủ động 14 – Đường hút 5 – Trục khuỷu 15 – Giỏ hút 6 – Thanh truyền 16 – Bể chứa dung dịch 7 – Con trượt 17 – Đường nước ra xa nhíc
8 – Khớp nối 18 – Đường nước về bể chứa 19 – Đồng hồ áp suất 9 – Piston 10 – Vòng đệm làm kín 19 12 11 10 7 89 6 17 2 3 5 13 18 14 4 1 Z1 Z2 15 16 Hình 1. Sơ đồ cấu tạo máy bơm HБ3 – 120/40 b. Nguyên lý làm việc: - Chuyển động quay từ máy phát lực thông qua hệ thống bu ly dây đai truy ền tới hộp số. T ại h ộp s ố đi ều chunhr đ ược 5 cấp tốc độ. Sau đó lại thông qua một hệ thống bu ly dây đai khác truyền tới trục chủ động. Trên trục chủ động gắn cố đ ịnh bánh răng Z1, Z1 luôn ăn khớp với Z2, Z2 được gắn cố định trên trục khuỷu. Vì vậy chuy ển động quay đ ược truy ền t ới tr ục khuỷu. Thông qua thanh truyền, con trượt chuyển động quay biến thành chuyển động tịnh tiến của piston trong thân bơm. - Xét sự làm việc của 1 thân bơm: + Khi piston chuyển động từ phải qua trái →V↑, P↓ → van hút mở, van đẩy đóng → hút nước đầy thân bơm. + Khi piston chuyển động từ trái qua phải →V ↓, P ↑ → van hút đóng, van đẩy mở → đẩy nước từ thân bơm ra đường đẩy. - Kết hợp sự làm việc của 3 piston thì lưu lượng nước bơm xuống lỗ khoan sẽ đều đặn và liên tục.
