Giớithiệu
THIẾT BỊVÀ DỤNG CỤKHOAN
Trình bày: ThS. ĐỖ HỮU MINH TRIẾT
Bộmôn Khoan – Khai thác Dầukhí
Khoa KỹthuậtĐịachấtvàDầukhí
Đạihọc Bách Khoa TP. HCM
GEOPET
2
GEOPET Thiết bịvà dụng cụkhoan
NỘI DUNG CHƯƠNG TRÌNH
Nội dung khốikiếnthứctổng quan vềcông nghệkhoan
dầukhí.
1. Giớithiệucơsởkhoan dầu khí: khái niệm, lịch sử, cơsở
khoan, các nguyên lý cơbản
2. Thiếtkếvà cấutrúcgiếng khoan, công nghệkhoan
3. Thiếtbịvà dụng cụkhoan
4. Sựcốtrong công tác khoan và các phương pháp xửlý
5. Đođạc trong quá trình khoan và lấymẫu
6. Hoàn tấtgiếng – Gọidòng
7. Dung dịch khoan và Xi măng

3
GEOPET Thiết bịvà dụng cụkhoan
NỘI DUNG BUỔI HỌC
1. Các loại giàn khoan
2. Các hệthống thiết bịtrên giàn khoan
3. Bộkhoan cụ
4. Choòng khoan
4
GEOPET Thiết bịvà dụng cụkhoan
MỤC TIÊU
Sau
Sau khi
khi h
họ
ọc
cxong
xong chương
chương n
nà
ày
y,
, h
họ
ọc
cviên
viên s
sẽ
ẽc
có
óc
cá
ác ki
c kiế
ến
n
th
thứ
ức cơ b
c cơ bả
ản v
n về
ề:
:
Các loại giàn khoan và phạm vi ứng dụng của chúng
Các hệthống thiết bịchính trên giàn khoan dầu khí và
chức năng
Các thành phần của bộkhoan cụ
Choòng khoan

5
GEOPET Thiết bịvà dụng cụkhoan
1. CÁC LOẠI GIÀN KHOAN
6
GEOPET Thiết bịvà dụng cụkhoan
CÁC LOẠI GIÀN KHOAN
Giàn khoan được chia thành hai loại:
Giàn khoan đất liền
Giàn khoan biển
Ngoài ra, giàn khoan còn được phân loại theo:
Chiều sâu khoan được: nhẹ, trung bình, sâu và siêu sâu.
•Thiết bị khoan nhẹ: dưới 650 mã lực, khoan tối đa 2000 m.
•Thiết bị khoan trung bình: 650 - 1300 mã lực, khoan tối đa 4000 m.
•Thiết bị khoan sâu: 1300 - 2000 mã lực, khoan tối đa 7000 m.
•Thiết bị khoan siêu sâu: khoảng 3000 mã lực, khoan tối đa 9000 m.
Tải trọng nâng: công suất tời khoan.
Tính cơ động: cố định, tựhành, bán tựhành.

7
GEOPET Thiết bịvà dụng cụkhoan
GIÀN KHOAN TRÊN ĐẤT LIỀN

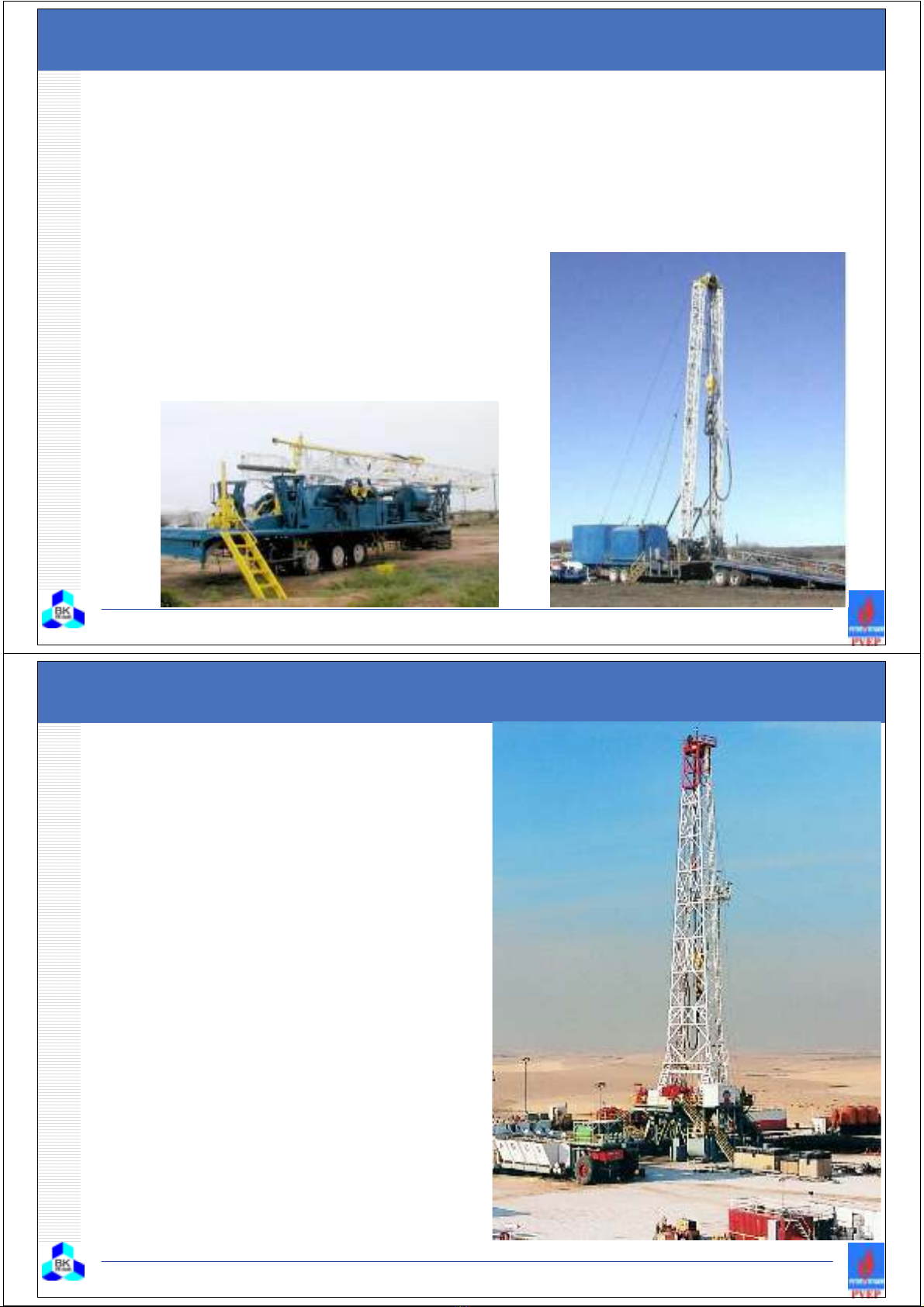

Các giàn khoan nhẹ (khoan tối đa 2000m) được gắn trực tiếp trên xe
tải cỡ lớn và dễ dàng di chuyển từ nơi này đến nơi khác.
Các giàn khoan trung bình và sâu thường gắn trên rơ móc chuyên
dụng hoặc xe lăn khổng lồ. Các thiết bị
khoan này có thể di chuyển nguyên bộ
ở cự ly ngắn. Khi cần di chuyển xa,
thiết bị được tháo rời từng phần.
8
GEOPET Thiết bịvà dụng cụkhoan
GIÀN KHOAN TRÊN ĐẤT LIỀN
Giàn khoan cố định:
Được sử dụng để khoan các
giếng sâu và siêu sâu.
Các bộ phận chính trên giàn
có thể được tháo rời thành
từng môđun, dễ dàng vận
chuyển trên các xe tải có
rơ-móc chuyên dụng và được
lắp ráp lại tại khoan trường.

9
GEOPET Thiết bịvà dụng cụkhoan

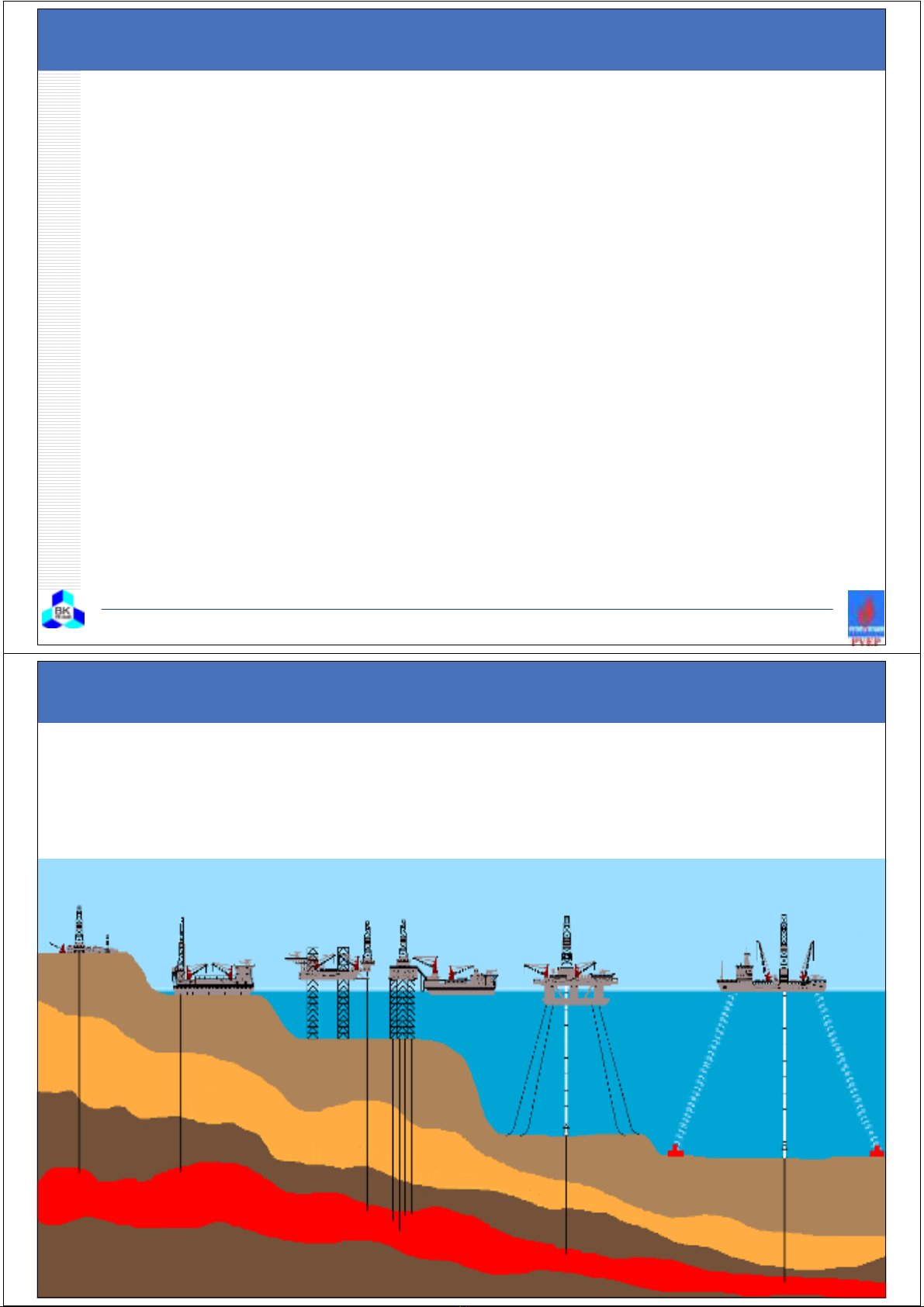

CÁC LOẠI GIÀN KHOAN BIỂN
Ởbiển, tùy thuộc độ sâu mực nước mà người ta sửdụng các loại giàn
khoan khác nhau:
Xà lan khoan (badge)
Giàn tựnâng (jack-up)
Giàn bán tiềm thủy (semi-submersible)
Tàu khoan (drill-ship)
Trên giàn khoan biển di động, thiết bị đầu giếng và thiết bị chống phun
được lắp ngay dưới sàn khoan (nếu mực nước biển nhỏ hơn 60 m)
hoặc dưới đáy biển (nếu mực nước biển lớn hơn 60 m).
Đối với mực nước biển dưới 100 m, người ta có thểdùng các giàn
khoan biển cố định.
10
GEOPET Thiết bịvà dụng cụkhoan
CÁC LOẠI GIÀN KHOAN BIỂN DI ĐỘNG
Xà lan khoan
0 – 5 m
Giàn tựnâng
20 – 120 m
Giàn bán tiềm thủy
60 – 1200 m
Tàu khoan
30 – 2800 m
