ĐÁP ÁN ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHÓA I
(2007-2010)
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: DA OTO-LT19
Câu 1: (3 điểm)
- Trình bày nhiệm vụ, yêu cầu của vòi phun nhiên liệu Diesel.

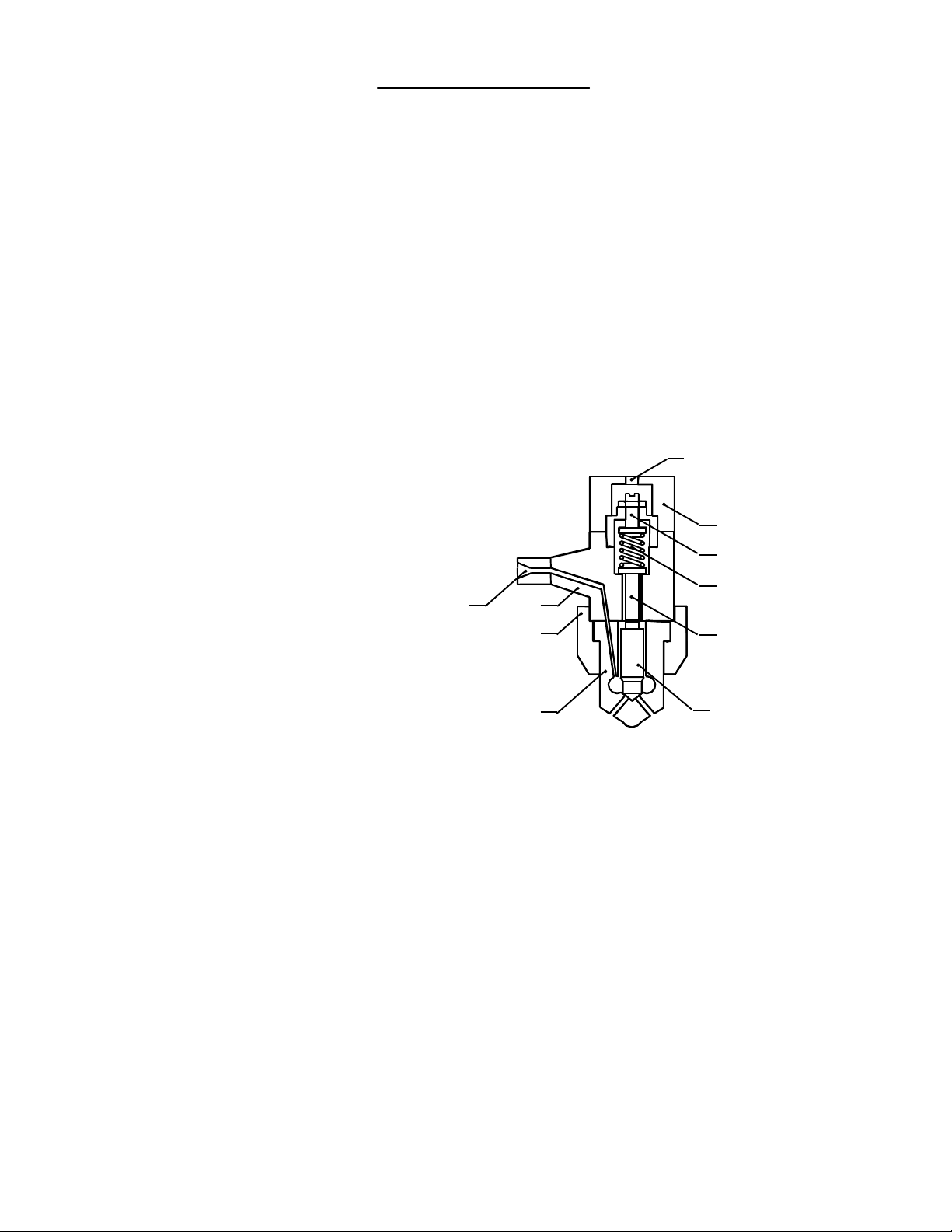

- Điền chú thích và trình bày hoạt động của vòi phun nhiên liệu Diesel (theo hình vẽ)
* Nhiệm vụ :
Vòi phun dùng để hoá xương và phân phối NL vào trong buồng đốt của động cơ.
* Yêu cầu
- Phun phải đúng áp suất
- Nhiên liệu phải tơi sương, không nhỏ giọt
- Phun dứt khoát
* Điền chú thích và trình bày hoạt động của vòi phun nhiên liệu Diesel (theo hình vẽ)
1. Đường dẫn dầu vào
2. Thân bơm
3. Đai ốc hãm
4. Cối kim phun
5. Kim phun
6. Chốt đẩy
7. Lò xo
8. Vít điều chỉnh
9. Nắp chụp
10. Đường dầu hồi
* Nguyên lý làm việc:
Khi bơm cao áp cung cấp nhiên liệu áp suất cao theo ống cao áp theo đường dẫn 1 vào
vòi phun, tác động lên mặt côn kim phun, nén lò xo 7 lại, nâng kim phun lên mở lỗ phun,
nhiên liệu phun vào xi lanh. Khi bơm cao áp ngừng cung cấp nhiên liệu, lò xo7 đẩy kim phun
đi xuống đóng kín lỗ phun, nhiên liệu ngừng phun.
Nhiên liệu lọt qua khe hở giữa thân kim phun và cối kim phun theo đường dầu hồi chở
về bơm cao áp hoặc thùng chứa.
Câu 2: (2 điểm)
Trình bày hiện tượng và nguyên nhân hư hỏng hệ thống lái ô tô.
Hiện tượng - Nguyên nhân hư hỏng
*Tay lái dơ
+ Kiểm tra: để xe ở nơi bằng phẳng hai bánh lái theo hướng tiến. Đánh lái sang phải khi
bánh xe bắt đầu dịch chuyển rồi đánh một dấu, Đánh lái sang trái khi bánh xe bắt đầu dịch
chuyển rồi đánh một dấu, kéo hai dấu về tâm vô lăng do góc đó chính là độ dơ tay lái
- Với xe tải là 300
- Với xe con là 150
*Nguyên nhân
1
3
4
5
6
7
8
9
2
1
0
2
- Gối đỡ, vòng bi bị mòn
- Khe hở pitông và rẻ quạt lớn
- Các khớp táo bị mòn
- Trục đứng, bạc bị mòn
- ổ bi bánh xe bị dơ.
- Trong hệ thống lái có không khí tay lái bị láng.
* Tay lái bị nặng
- Lực đặt lên vô lăng khi chuyển hướng nặng
* Nguyên nhân
- Trợ lực bị hư hỏng
- khe hở củabánh răng quá nhỏ
- Các khớp táo điều chỉnh khô dầu
- Trong hệ thống thiếu dầu
- Trục đứng và bạc có khe hở quá nhỏ
- Van xả của hệ thống trợ lực điều chỉnh áp suất thấp, áp suất lốp thấp
Câu 3: (2 điểm)

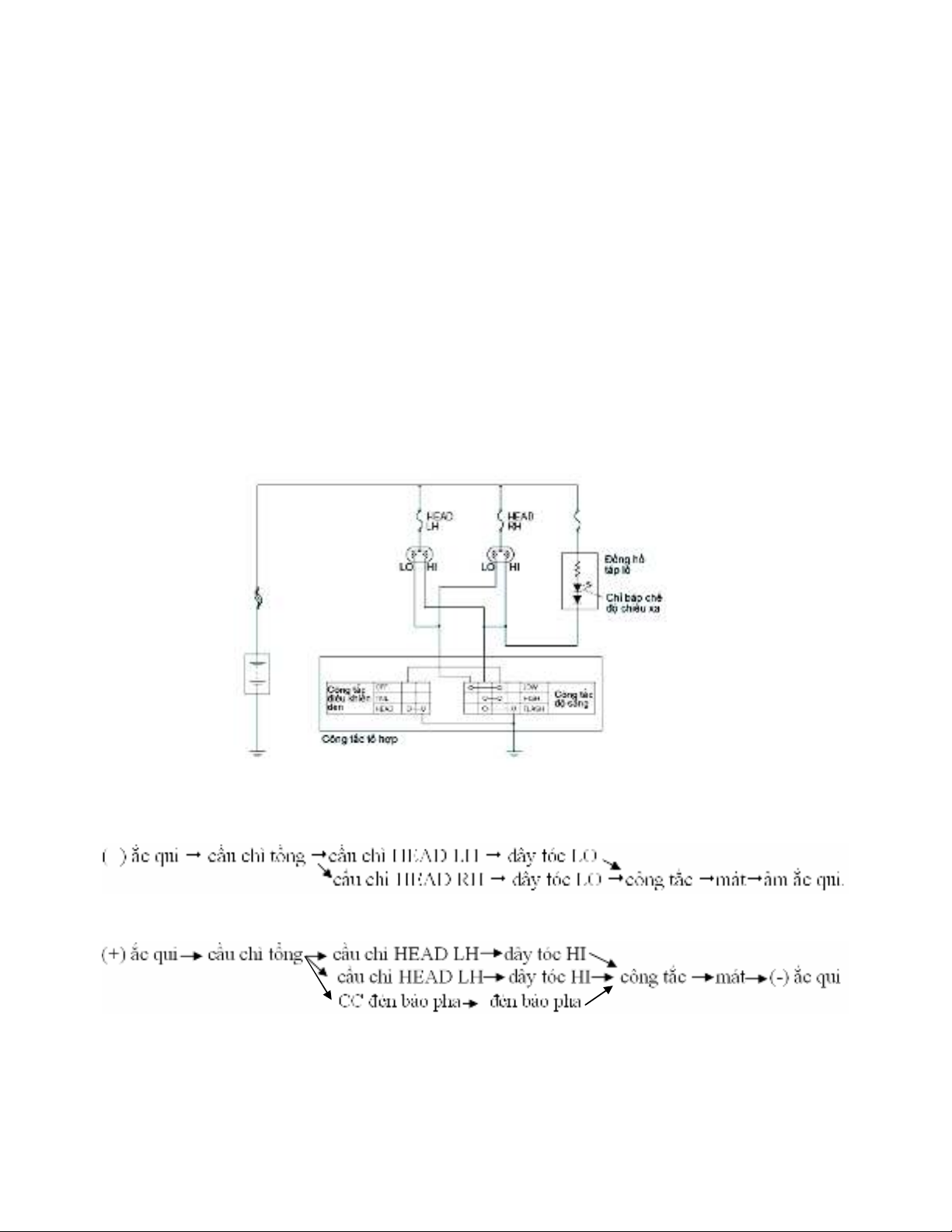

Trình bày nguyên lý hoạt động của mạch điện đèn pha (theo sơ đồ)
- Khi bật công tắc điều khiển đèn nấc HEAD, công tắc độ sáng nấc LOW thì đền cốt sáng,
dòng điện đi như sau:
- Khi bật công tắc độ sáng nấc HIGH thì đèn pha và đèn báo pha sáng dòng điện đi như sau:

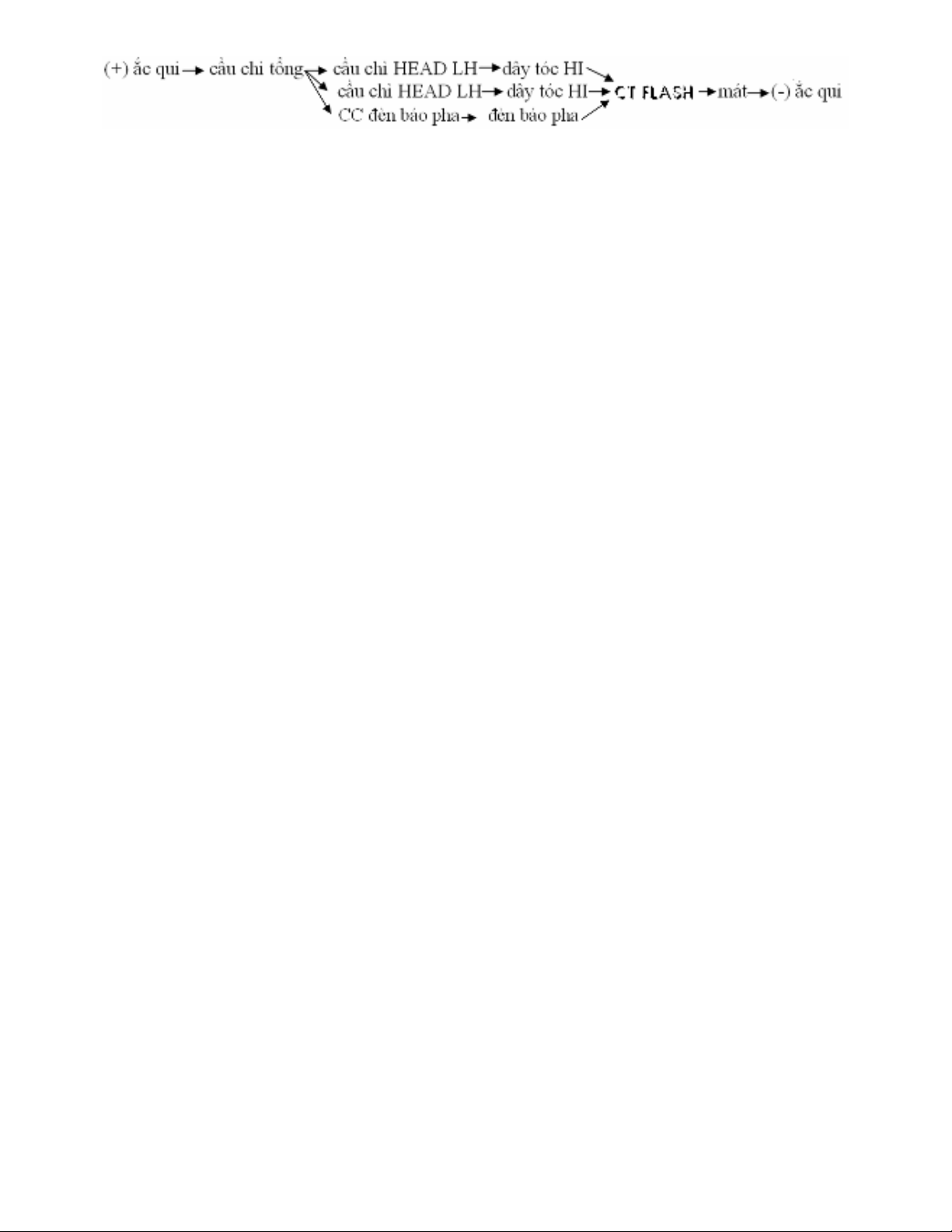

- Khi bật công tắc nấc độ sáng nấc FLASH thì đèn pha và đèn báo pha sáng, dòng điện đi
như sau
