SỞ LĐTB&XH TỈNH HÀ GIANG
TRƯỜNG TCDTNT-GDTX BẮC QUANG
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐỀ THI HẾT MÔN
ĐỀ SỐ: 02
Môn thi : Cung cấp điện
Mã môn học : MH 17
Khóa/Lớp : ĐCN_KVIII-01
Ngày thi : 17/01/2020
Thời gian làm bài: 90 phút
ĐỀ BÀI:
Câu 1: (3 điểm)
Anh (chị) hãy trình bày các đặc điểm của năng lượng điện?
Câu 2: (7điểm)

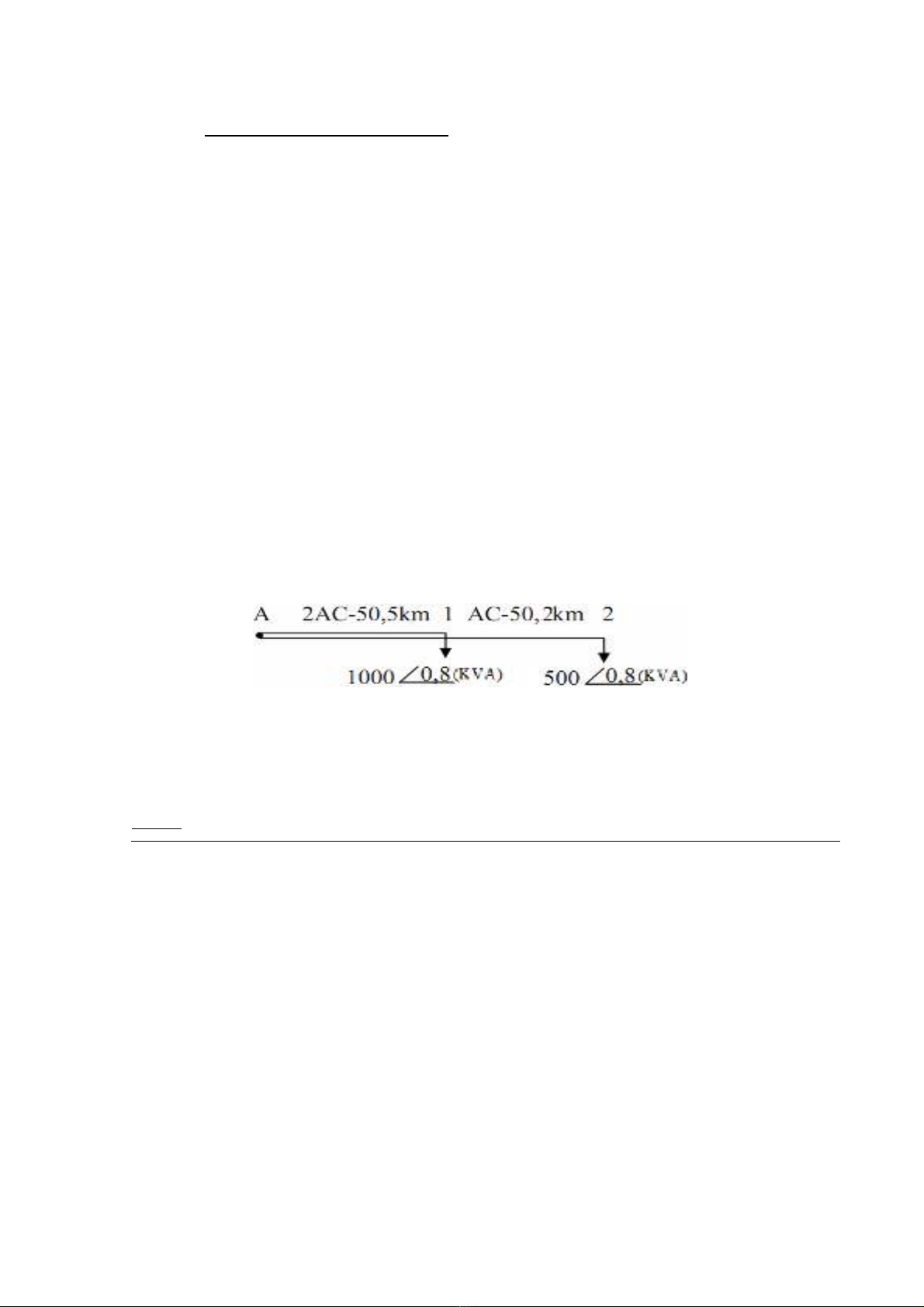

Cho đường dây trên không 10 (KV) cấp điện cho 2 xí nghiệp, toàn bộ đường
dây dùng dây AC – 50, các số liệu khác cho trên hình vẽ:
Yêu cầu: a) Tính tổn thất điện áp của mạng điện.
b) Kiểm tra điều kiện tổn thất điện áp, biết ∆Ucp = 5%.
c) Xác định điện áp tại điểm A và điểm 2, biết điện áp tại điểm 1 là:
U1 = 10,25 (KV).
Chú ý : Thí sinh không được sử dụng tài liệu. Cán bộ coi thi không được giải thích gì thêm.
Người ra đề
Nguyễn Hồng Nghĩa
Đề số: 02
TỔ ĐIỆN CÔNG NGHIỆP
(Ký và ghi rõ họ tên)
KHOA ĐIỆN – ĐIỆN TỬ
Nguyễn Thị Phương Nga
SỞ LĐTB&XH TỈNH HÀ GIANG
TRƯỜNG TCDTNT-GDTX BẮC QUANG
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐÁP ÁN ĐỀ THI HẾT MÔN
ĐỀ SỐ: 02
Môn thi : Cung cấp điện
Mã môn học : MH 17
Khóa/Lớp : ĐCN_KVIII-01
Ngày thi : 17/01/2020
Thời gian làm bài : 90 phút
TT NỘI DUNG ĐIỂM
1Câu 1:
Các đặc điểm của năng lượng điện là:
- Điện năng là năng lượng không tích trữ được, trừ một vài trường
hợp có công suất nhỏ có thể tích trữ được bằng pin hoặc ắc quy.
- Quá trình về điện là quá trình xảy ra rất nhanh, vì vậy phải có
những hệ thống tự động hóa trong hệ thống cung cấp điện.
- Điện năng là năng lượng dễ dàng truyền tải đi xa và dễ biến đổi.
thành các năng lượng khác.
3 điểm
1
1
1
2Câu 2:
Tóm tắt:
Từ AC–50, tra bảng ta tìm được r0 = 0.64(Ω/km)
x0 = 0.4(Ω/km)
lA1 = 5 (km); l12 = 2 (km); Uđm = 10 (KV)
S1 = 1000 0,8 = 800 + j600 (KVA)
S2 = 500 0,8 = 400 + j300 (KVA)
7 điểm
0.5

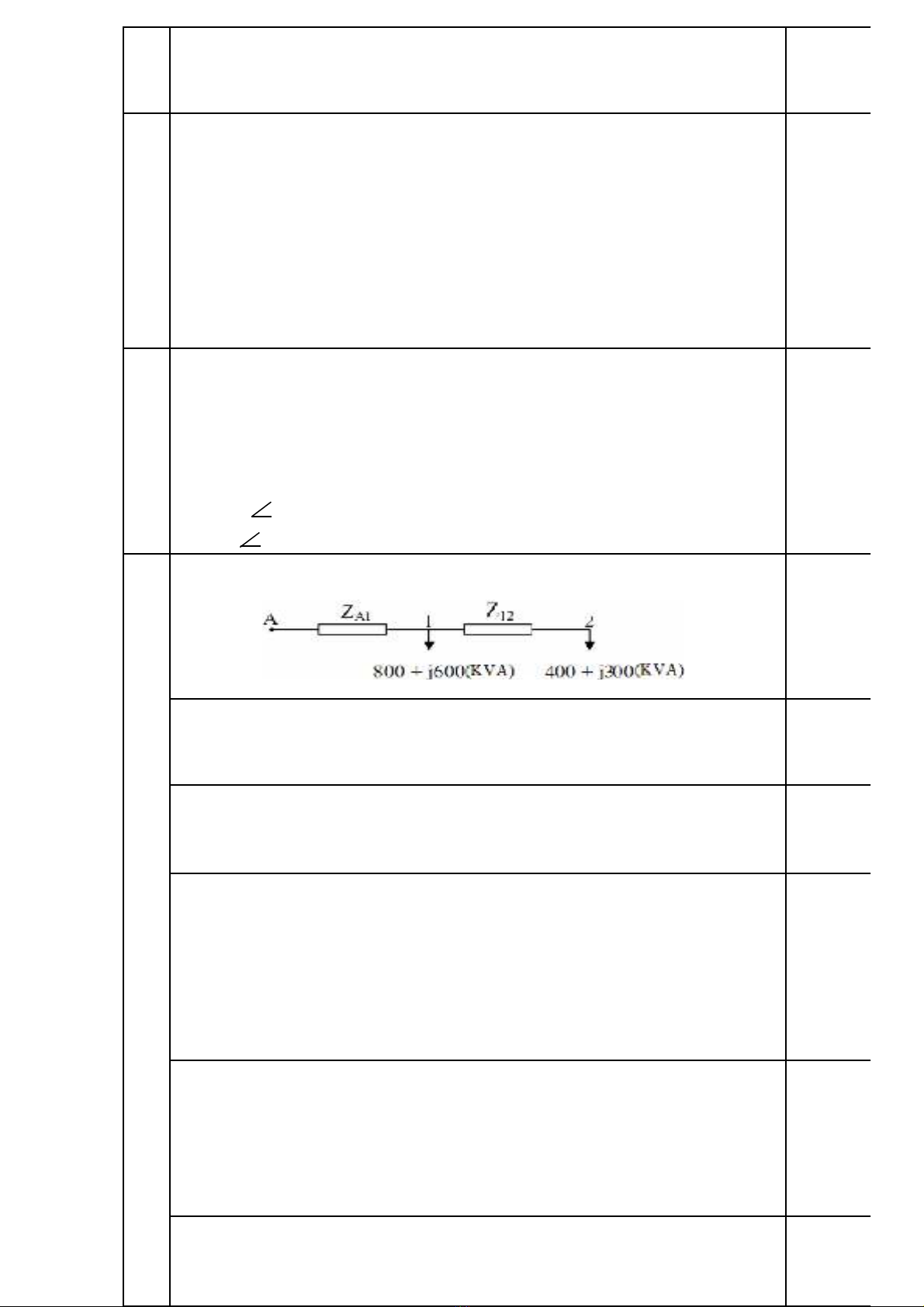

a) Ta có sơ đồ thay thế như sau:
0.5
- Tổng trở trên các đoạn đường dây:
ZA1 = (r0 + jx0)lA1/2 = (0,64 + j0,4)×5/2 = 1,6 + j1 (Ω)
Z12 = (r0 + jx0)l12 = (0,64 + j0,4) × 2 = 1,28 + j0,8 (Ω)
1
- Công suất trên các đoạn đường dây:
SA1 = S1 + S2 = (800+400) + j(600+300) = 1200 + j900 (KVA)
S12 = S2 = 400 + j300 (KVA)
1
- Tổn thất điện áp trên các đoạn đường dây:
UA1 = = = 282 (V)
U12 = = = 75,2 (V)
=> Tổn thất điện áp trên toàn mạng:
∆UA2= ∆UA1 + ∆U12 = 282 + 75,2 = 357,2 (V)
2
b) Kiểm tra điều kiện tổn thất điện áp:
∆UA2 ≤ ∆Ucp
Mà ∆Ucp = 5% Uđm = (5/100) × 10 × 103 = 500 (V)
Vậy, ∆UA2 = 357,2 (V) < ∆Ucp = 500 (V)
=> Thỏa mãn yêu cầu.
1
c) Xác định điện áp tại điểm A và điểm 2:
UA = U1 + ∆UA1 = 10,25 + 0,282 = 10,53 (KV)
U2 = U1 - ∆U12 = 10,25 – 0,075 (KV) = 10,17 (KV)
1
Người ra đáp án
Hoàng Hồng Nghĩa
Đáp án đề số: 02
TỔ ĐIỆN CÔNG NGHIỆP
(Ký và ghi rõ họ tên)
KHOA ĐIỆN – ĐIỆN TỬ
Nguyễn Thị Phương Nga
