SỞ LĐTB&XH TỈNH HÀ GIANG
TRƯỜNG TCDTNT-GDTX BẮC QUANG
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐỀ THI HẾT MÔN
ĐỀ SỐ: 01
Môn thi : Cung cấp điện
Mã môn học : MH 17
Khóa/Lớp : ĐCN_KVIII-01
Ngày thi : 17/01/2020
Thời gian làm bài: 90 phút
ĐỀ BÀI:
Câu 1: (3 điểm)
Anh (chị) hãy nêu chu trình và đă>c điê?m cu?a nha@ maAy thu?y điện?
Câu 2: (7 điểm)

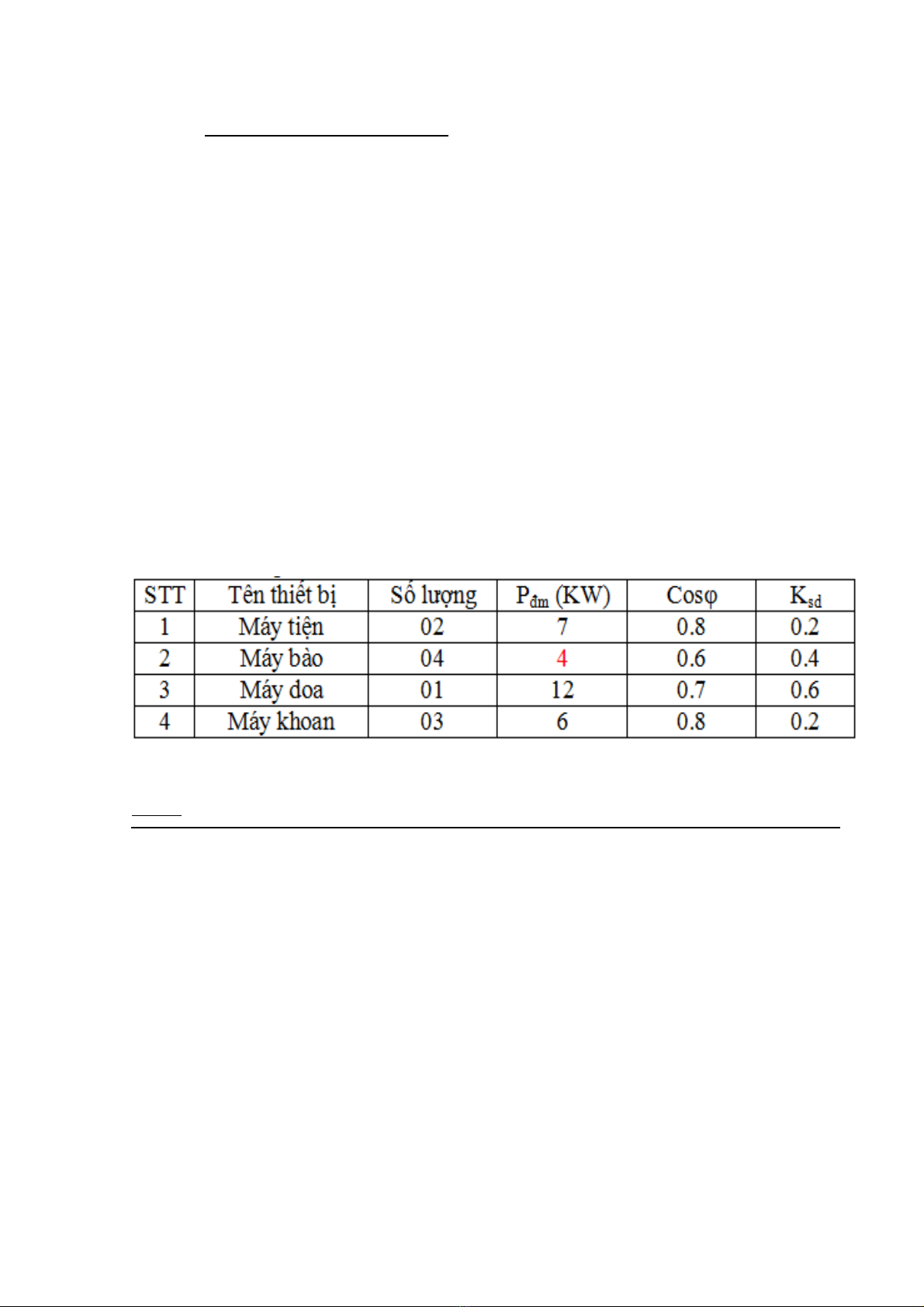

Anh (chị) hãy xác định phụ tải tính toán của nhóm thiết bị, có số liệu như sau:
Chú ý : Thí sinh không được sử dụng tài liệu. Cán bộ coi thi không được giải thích gì thêm.
Người ra đề
Nguyễn Hồng Nghĩa
Đề số: 01
TỔ ĐIỆN CÔNG NGHIỆP
(Ký và ghi rõ họ tên)
KHOA ĐIỆN – ĐIỆN TỬ
Nguyễn Thị Phương Nga
SỞ LĐTB&XH TỈNH HÀ GIANG
TRƯỜNG TCDTNT-GDTX BẮC QUANG
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐÁP ÁN ĐỀ THI HẾT MÔN
ĐỀ SỐ: 01
Môn thi : Cung cấp điện
Mã môn học : MH 17
Khóa/Lớp : ĐCN_KVIII-01
Ngày thi : 17/01/2020
Thời gian làm bài : 90 phút
TT NỘI DUNG ĐIỂM
1Câu 1
- Chu trình:
Thủy năng → cơ năng → điện năng
- Đặc điểm:
+ Các nhà máy thường được xây dựng ở những nơi thoáng mát, sạch
sẽ, đặc biệt ở những nơi có nguồn nước dồi dào.
+ Có thể kết hợp được với các chương trình điều hòa tưới tiêu.
+ Giá thành điện năng rẻ hơn nhiều so với nhiệt điện.
+ Đảm bảo tốt hơn về môi trường.
+ Hiệu suất cao.
Tuy nhiên, nhà máy thủy điện lại đòi hỏi vốn đầu tư lớn, thời
gian đầu tư lâu dài.
3 điểm
1
2
2Câu 2
- Xác định nhq
Ta có n = 10; n1 = 6; Pn1 = 44; Pn = 60
=> n* =
1
n
n
=
6
10
= 0,6; P* =
1n
n
P
P
=
44 0,73 0,75
60 =
Từ n* và P*, tra bảng ta được
*
hq
n
= 0,87
Vậy, số thiết bị điện hiệu quả là:
*
. 0,87.10 8,7
hq hq
n n n
= = =
7 điểm
2
- Tính Ksd và Kmax
.7.2.0,2 4.4.0,4 12.0,6 6.3.0,2 0,33
7.2 4.4 12.1 6.3
dmi sdi
sd
dmi
P K
KP
+ + +
= = =
+ + +
Từ nhq = 8,7 và Ksd = 0,33, tra bảng ta được Kmax = 1,6
1
- Phụ tải tính toán của nhóm thiết bị lần lượt là:
4
max
1
. . 1,6.0,33.60 31,68
tt sd dm
i
P K K P
=
= = =
(KW)
Qtt = Ptt.tgφ (1)
Mà
(2)
4
1
4
1
.cos 7.2.0,8 4.4.0,6 12.1.0,7 6.3.0,8
cos 0,7
7.2 4.4 12 6.3
dmi i
i
tb
dmi
i
P
P
ϕ
ϕ
=
=
+ + +
= = =
+ + +
2 2
sin 1 cos 1 0,7 0,7
ϕ
ϕ
= − = − =
Thay các giá trị trên vào công thức (2), ta được:
0,7 1
0,7
tg
ϕ
= =
2
Thay tgφ = 1; Ptt = 31,68 vào (1), ta có:
Qtt = 31,68.1 = 31,68 (KVAr) 1
31,68 45,25( )
cos 0,7
tt
tt
tb
P
S KV A
ϕ
= = =
1
Người ra đáp án
Nguyễn Hồng Nghĩa
Đáp án đề số: 01
TỔ ĐIỆN CÔNG NGHIỆP
(Ký và ghi rõ họ tên)
KHOA ĐIỆN – ĐIỆN TỬ
Nguyễn Thị Phương Nga
