Máy biến dòng dùng để biến đổi dòng điện xoay chiều có trị số lớn thành dòng xoay chiều có trị số đo được bằng các dụng cụ đo lường tiêu chuẩn hoặc cung cấp cho mạch bảo vệ rơle

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Máy biến

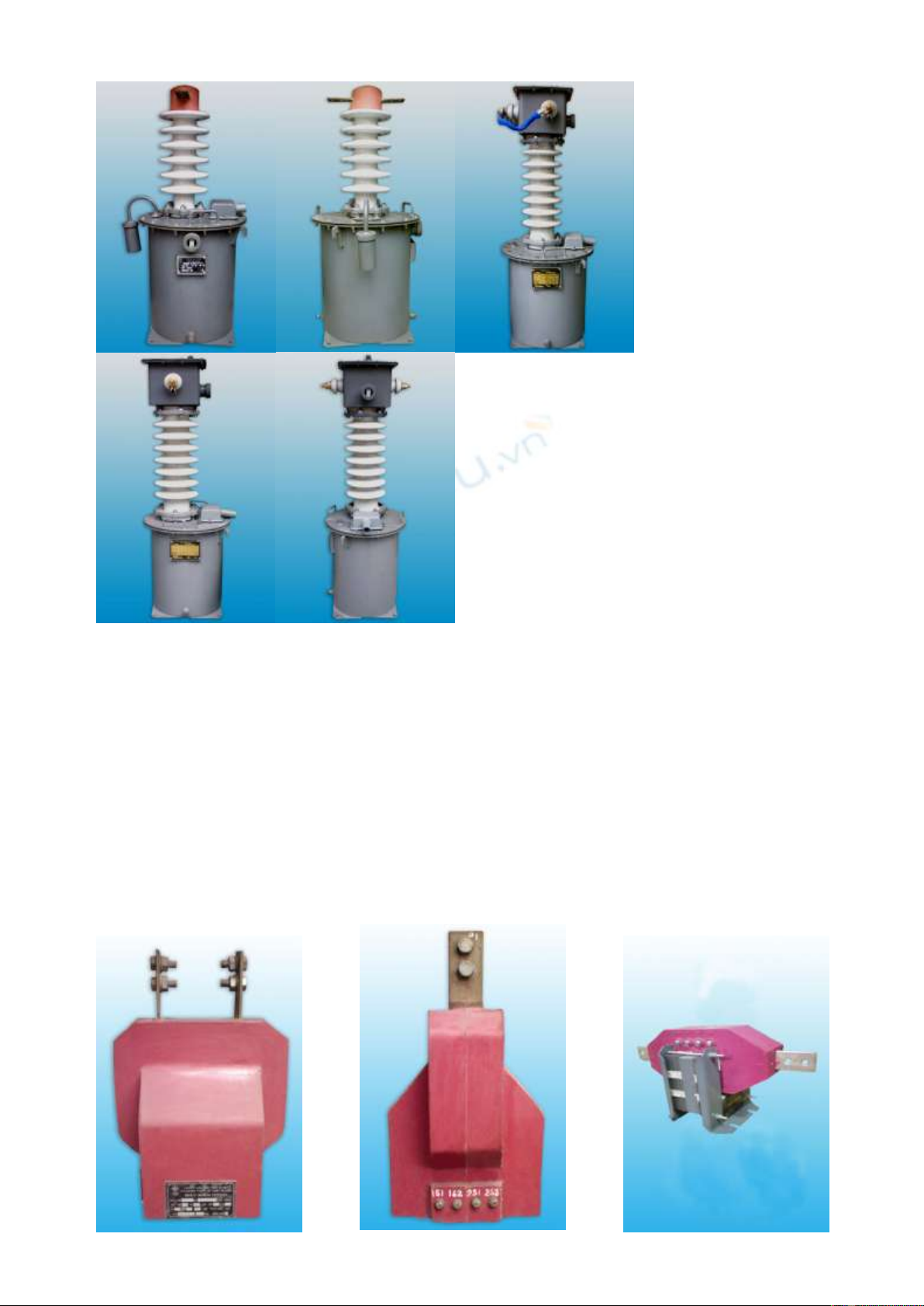

Giới thiệu chung: Máy biến dòng dùng để biến đổi dòng điện xoay chiều có trị số lớn thành dòng xoay chiều có trị số đo được bằng các dụng cụ đo lường tiêu chuẩn hoặc cung cấp cho mạch bảo vệ rơle. Máy biến dòng đo lường trung thế do Công ty TNHH một thành viên thiết kế và chế tạo thiết bị điện-EEMC chế tạo có tính năng, độ tin cậy cao được chế tạo, thử nghiệm trên dây truyền công nghệ và thiết bị hiện đại đảm bảo chất lượng theo tiêu chuẩn IEC 60044-1:2003 và theo TCVN 7697-1:2007. Được quản lý chất lượng nghiêm ngặt theo tiêu chuẩn ISO 9001-2008. Máy biến dòng điện công ty chế tạo gồm các loại máy biến dòng ngâm dầu trong nhà và ngoài trời cấp điện áp từ 6 đến 35 kV có 1 đến 4 cuộn thứ cấp, máy biến dòng đúc Epoxy trong nhà và ngoài trời cấp điện áp từ 6 đến 35 kV có 1 cuộn sơ cấp và 2 cuộn thứ cấp. Ngoài ra công ty còn chế tạo các loại máy biến dòng đặc biệt theo yêu cầu của khách hàng.
Đặc tính kỹ thuật (Technical specifications) Điện áp danh định kV Đơn vị TT 6 (6,3) 10 15 22 35 Rated voltage Unit Điện áp làm việc lớn nhất 1 kV 7,2 11,5 17,5 24 40,5 Highest voltage Dòng điện danh đinh sơ cấp 2 A 5 ~ 2000 Rated primary current Dòng điện danh đinh thứ cấp 3 A 5 hoặc/or 1 Rated secondary current Điện áp thử tần số công nghiệp trong 1 4 phút kV 20 28 38 50 70 Power frequency testing voltage in 1 min Điện áp chịu xung (1,2x50μs) 5 kV 50 65 90 125 170 Impulse withstand voltage (1,2x50μs) Dòng điện ngắn hạn danh định 6 KA 55 In 55 In 55 In 55 In 55 In Short-time rated current Dung lượng danh định 7 VA Rated capacity Cuộn thứ cấp 1 (Secondary winding #1) - Loại khô (Dry – type) VA Đến/Up to 15 - Loại dầu (Oil – type) VA Đến/Up to 60 Cấp chính xác 0,5 0,5 0,5 0,5 0,5 Accuracy 0,2 0,2 0,2 0,2 0,2 Cuộn thứ cấp 2 (Secondary winding #2) - Loại khô (Dry – type) VA Đến/Up to 15 - Loại dầu (Oil – type) VA Đến/Up to 60 Cấp chính xác 5P 5P 5P 5P 5P Accuracy Nhiệt độ môi trường cực đại 8 Highest ambient air temperature ◦C 45 45 45 45 45 Trọng lượng 9 Kg Weight Ghi chú: Ngoài các thông số cơ bản trên, nhà chế tạo có thể sản xuất máy biến dòng có dòng điện sơ cấp lớn hơn, có nhiều cuộn sơ cấp và thứ cấp theo yêu cầu của khách hang. Công ty có thể chế tạo máy tạo dòng đến 10.000A. Note: Besides those with basic parameters mentioned _ above, the manufacturer also produce current transformers with higher rated primary currents, with multi primary and secondary windings upon customers request. The company is capable of manufacturing current generators up to 10.000A.
