FSM-60S Máy hàn hồ quang Người trình bày: Nguyễn Thị Lê Dung Technical Suport Engineer COMIT Corp. Date : Nov.5, 2008 1 Arc Fusion Splicer
FSM-60S Máy hàn hồ quang • Cấu trúc sợi quang • Cơ bản về hàn nối hồ quang • Giới thiệu về FSM-60S • Kết luận Date : Nov.5, 2008 2 Arc Fusion Splicer
FSM-60S CẤU TRÚC SỢI QUANG Date : Nov.5, 2008 3 Arc Fusion Splicer

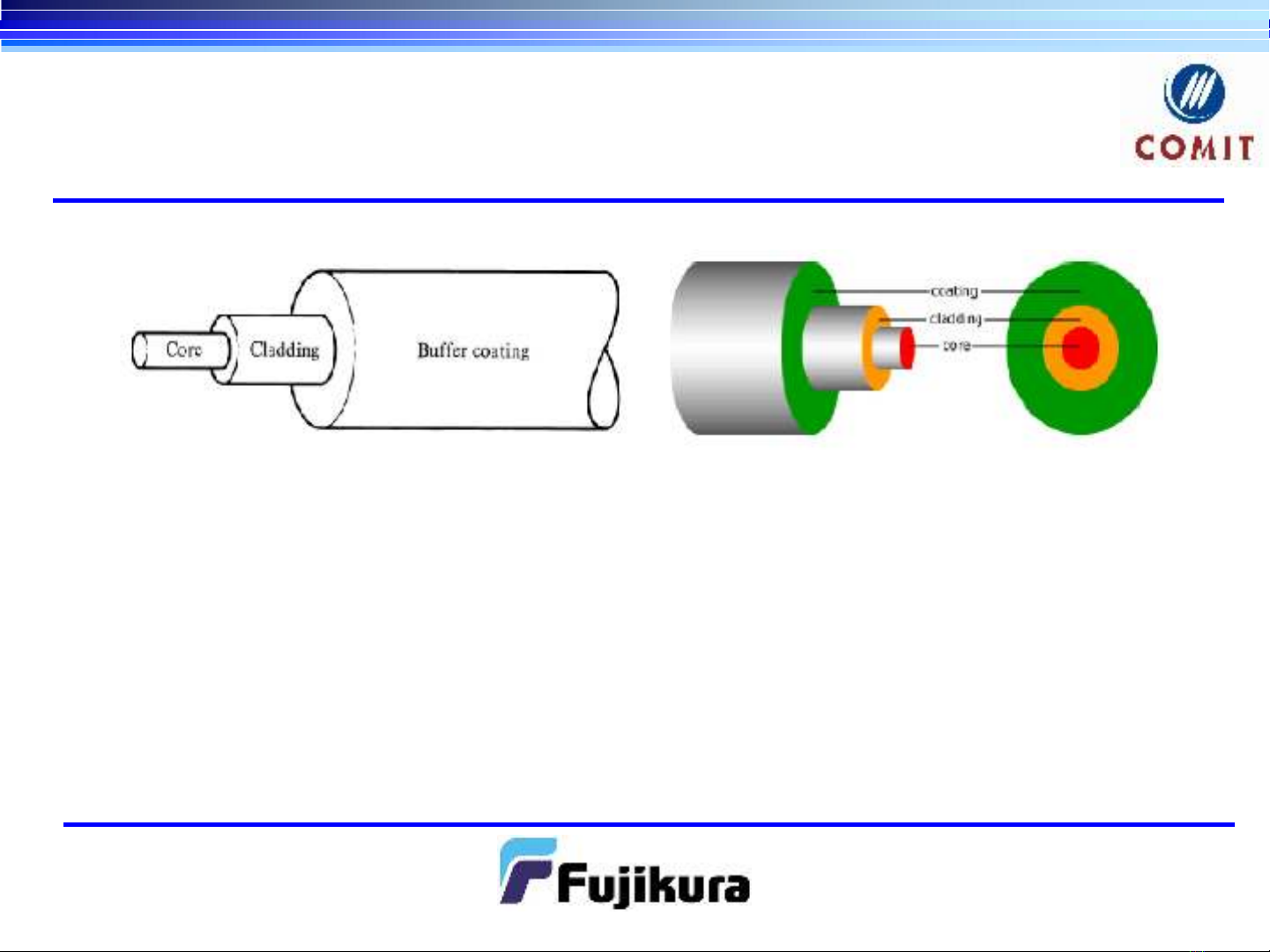

FSM-60S Cấu trúc sợi quang (1) • Có cấu trúc hình trụ, được chế tạo từ vật liệu trong suốt. • Gồm 2 lớp là: Lớp lõi và lớp phản xạ, trong đó: Lõi sợi có chiết suất n1 Vỏ sợi có chiết suất n2 < n1 • Lớp phủ đệm có tác dụng bảo vệ sợi Date : Nov.5, 2008 4 Arc Fusion Splicer

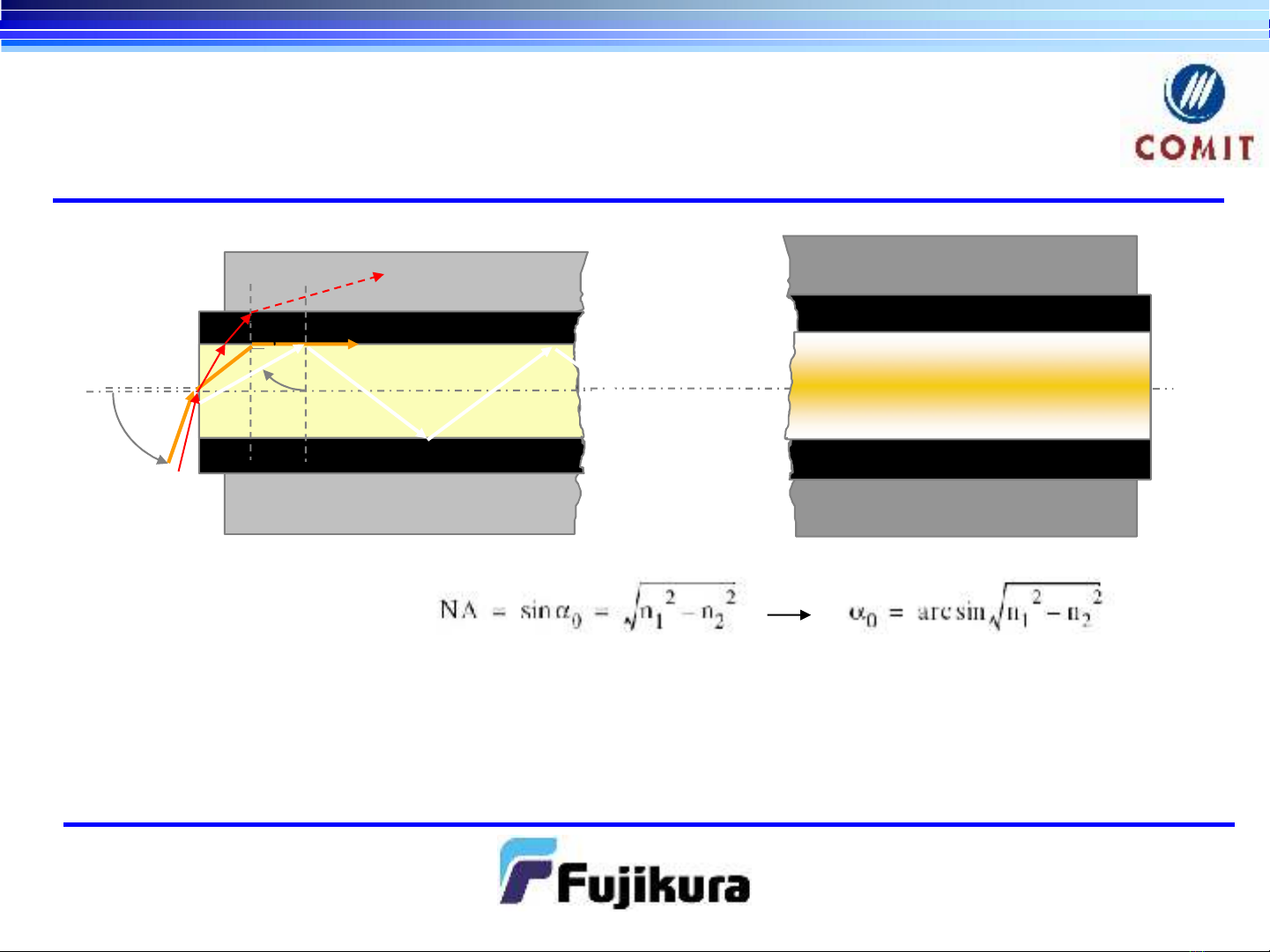

FSM-60S Cấu trúc sợi quang (2) áo bảo vệ n vỏ phản xạ nvỏ phản xạ n vỏ phản xạ  vỏ phán xạ ½ góc cho phép c  nlõi n lõi lõi N.A. • Khẩu độ số: Góc tới hạn: critical = arcsin (ncladding /ncore) • SM: Dcore = 9µm, Dcladding =125 µm; • MM: Dcore=50 µm or 62.5 µm, Dcladding=125 µm Date : Nov.5, 2008 5 Arc Fusion Splicer
FSM-60S Cấu trúc cáp quang (1) Vỏ PE ngoài cùng - Phần lõi: Băng nhôm tráng Lõi cáp . Phần tử gia cường nhựa hai mặt . Các ống đệm (khối ống đệm) . Các sợi quang Cáp cống . Các phần tử độn & chất điền đầy - Phần vỏ: Vỏ PE ngoài cùng . Vỏ PE thứ nhất bọc ngoài lõi (1mm) . Lớp chống ẩm và chống gặm nhấm Băng thép Lõi cáp . Vỏ PE ngoài cùng (1,5-2 mm) mã kẽm Chất điền đầy Cáp chôn Date : Nov.5, 2008 6 Arc Fusion Splicer
FSM-60S Cấu trúc cáp quang (2) Sợi quang Các ống lỏng Các ống độn Thành phần trung tâm Chất điền đầy Lớp bọc chống thấm Dây quấn lõi cáp Lớp bảo vệ trong Lớp băng thép nhăn Lớp vỏ bảo vệ ngoài Tham khảo Date : Nov.5, 2008 7 Arc Fusion Splicer
FSM-60S Dây nhảy quang (Pig-Tail) Optical Fiber Cord (Pig-tail) Sơị quang bọc đệm gia cường (Nylon Jacketed Fiber) Sợi quang được Áo bảo vệ Nylon bảo vệ bằng lớp ĐK = 0.9mm Nylon tổng hợp Lớp đệm gia cường Sợi gia cường ĐK = 400mm (Aramid Filaments) Sợi quang Vỏ nhựa tổng hợp PVC ĐK = 125mm Dia. = 3 mm Date : Nov.5, 2008 8 Arc Fusion Splicer
FSM-60S Máy hàn hồ quang • Cấu trúc sợi quang • Cơ bản về hàn nối hồ quang • Giới thiệu về FSM-60S • Kết luận Date : Nov.5, 2008 9 Arc Fusion Splicer
FSM-60S Cơ bản về hàn nối hồ quang • Nguyên lý hàn nối sợi quang bằng hồ quang • Hệ thống điều khiển xử lý • Các phương pháp đồng chỉnh sợi quang / Các nhóm máy hàn hồ quang • Quy trình hàn sợi quang • Các yêu cầu cơ bản • Các ảnh hưởng tới quá trình hàn hồ quang Date : Nov.5, 2008 10 Arc Fusion Splicer
FSM-60S Nguyên lý hàn sợi quang Đối tượng của việc hàn hồ quang là ghép nối sợi quang với nhau sao cho suy hao thấp, phản xạ thấp, chịu được kéo cơ học và độ ổn định cao đồng chỉnh Điện cực vỏ vỏ màu lõi Hồ quang điện đồng chỉnh Điện cực Date : Nov.5, 2008 11 Arc Fusion Splicer
FSM-60S Nguyên tắc phóng hồ quang 2500 2000 1500 1000 500 S13 0 S10 1 19 37 55 S7 73 91 Quang phổ vỏ phản xạ 109 127 145 163 181 199 217 S4 235 253 271 289 307 325 343 361 379 S1 397 trong quá trình phóng hồ 415 433 451 469 quang Dòng hồ quang được điều khiển hồi tiếp ngược bằng việc đo lường quang phổ của vỏ phản xạ trong quá trình phóng hồ quang. Date : Nov.5, 2008 12 Arc Fusion Splicer
FSM-60S Hệ thống điều khiển xử lý Hệ thống điều khiển xử lý hàn cần thiết cho việc: · Đồng chỉnh chính xác sợi quang và xác định vị trí sợi quang (các gá kẹp chữ V là cố định) · Đo lường và đánh giá suy hao mối hàn Có 02 dạng hệ thống điều khiển xử lý được sử dụng cho mục đích này: Trực tiếp: các hệ thống đo ánh Gián tiếp: Các hệ thống đánh giá đặc sáng truyền qua mối hàn tính cơ học của sợi quang · 1300nm hệ thống với quá trình · Lens-Profile Alignment System (L-PAS) tự động điều khiển thời gian hàn · Profile Alignment System (PAS) · Local Injection / Detection (LID) · High Definition Core Mornitoring (HDCM) do Aurora nghiên cứu · Warm Image Splice Processing (WISP) với điều khiển thời gian thực (RTC) Date : Nov.5, 2008 13 Arc Fusion Splicer
FSM-60S Hệ thống LID - Local light injection and Detection Date : Nov.5, 2008 14 Arc Fusion Splicer
FSM-60S Đánh giá hình ảnh Video (Video Image Evaluation L-PAS) Hệ thống L-PAS sử dụng các tính chất tập trung ánh sáng từ các dòng và cột của hình ảnh Việc tập trung ánh sáng này bao gồm tất cả chi tiết của sợi quang như: bóng dọc theo trục, các phá huỷ, các bụi bẩn cũng như độ lệch sợi quang Hệ thống L-PAS có thể đồng chỉnh sợi quang, xác định vị trí sợi quang, xem xét chất lượng bề mặt và đánh giá suy hao mối hàn Date : Nov.5, 2008 15 Arc Fusion Splicer
FSM-60S So sánh hệ thống điều khiển xử lý hàn nối Hệ thống trực tiếp như hệ thống Hệ thống gián tiếp như hệ thống PAS LID Không phụ thuộc đường kính áo sợi Được điều khiển bởi hệ thống quang, nhưng không thể nhìn dọc theo truyền dẫn, nhưng cần các sợi sợi quang và không thể điều khiển hàn trực tuyến. quang có đường kính áo bảo vệ 250um Thời gian đồng chỉnh ngắn Thời gian đồng chỉnh lâu Đồng chỉnh chính xác Date : Nov.5, 2008 16 Arc Fusion Splicer
FSM-60S Hệ thống đồng chỉnh Profile (uses L-PAS theory) Date : Nov.5, 2008 17 Arc Fusion Splicer
FSM-60S Hệ thống quan sát sợi ALIGNING Đồng chỉnh lõi với công Active core alignment nghệ PAS technology with PAS X 01:AUTO 01:60mm LED Máy quay Chùm tia song song Mặt phẳng Máy quay hội tụ Date : Nov.5, 2008 18 Arc Fusion Splicer
FSM-60S Phương pháp đồng chỉnh V-groove Optical Fiber Khối chữ V (V-groove) Electrode Fixed V-groove Cladding-to-Cladding Alignment Separated V-groove Core-to-Core Alignment Date : Nov.5, 2008 19 Arc Fusion Splicer
FSM-60S Quy trình hàn nối sợi quang Chuẩn bị sợi quang và các phụ kiện bảo vệ Đóng các hộp bảo vệ Thiết lập một đội đo tại trạm gần Thiết lập máy hàn nhất Bước 10: Tháo dây nhẩy và máy hàn Bước 0: Kết nối dây nhảy và thiết lập Bước 9: Thực hiện gia nhiệt và sắp xếp giao tiếp giữa các đội đo sợi quang vào khay chứa Nếu đánh giá suy hao mối Bước 1: Tìm vị trí đặt máy hàn hàn > 0.1dB Bước 8: Quan sát suy hao mối hàn bằng OTDR Bước 2: Luồn ống co nhiệt vào SQ sau đó tuốt lớp áo bảo vệ Bước 7: Kiểm tra lực căng trên mối hàn Nếu đánh giá Bước 3: Lau sạch sợi quang suy hao mối Bước 6: Thực hiện việc hàn nối sợi quang hàn > 0.05dB Bước 4: Cắt sợi quang Bước 5 : Đặt sợi quang vào máy hàn Date : Nov.5, 2008 20 Arc Fusion Splicer
