TỔNG QUAN VỀ MÁY SẤY THÁP Đặc Điểm & Công Dụng -Tháp máy sấy tháp chứa gồm các tầng ghép lại với nhau theo chiều cao, tăng sức chứa hạt, giảm diện tích lắp đặt, tăng khả năng ti ếp xúc không khí s ấy v ới hạt. Đồng thời do có cơ cấu tháo liệu dạng trục rải nên độ giảm ẩm của kh ối hạt như nhau. -Hạt sau khi sấy có độ đồng đều cao, sai lệch ẩm độ hạt nh ỏ h ơn 0,5%. -Quạt ly tâm được thiết kế phù hợp, hiệu suất cao, độ ồn th ấp tiêu hao đi ện năng thấp. -Khi không cung cấp nhiệt, cụm thiết bị sẽ chuy ển sang ch ế độ làm mát. -Nhiệt độ sấy thấp, tiêu hao chất đốt thấp, tỷ lệ rạn nứt sau khi sấy thấp: (1¸2)%. -Kết cấu máy vững chắc, độ bền cơ khí cao. -Chi phí nhiên liệu: 1000 kcal/1kg H20 = (5¸6) kg than đá/1t ấn gạo. -Độ giảm ầm Nguyên lý máy s ấy tháp
Cấu tạo máy sấy tháp I. GIỚI THIỆU CÁC THIẾT BỊ MÁY SẤY THÁP: BUỒNG SẤY, CẤP LIỆU, RẢI LIỆU, BỒ TẢI, THIẾT BỊ LÀM SẠCH

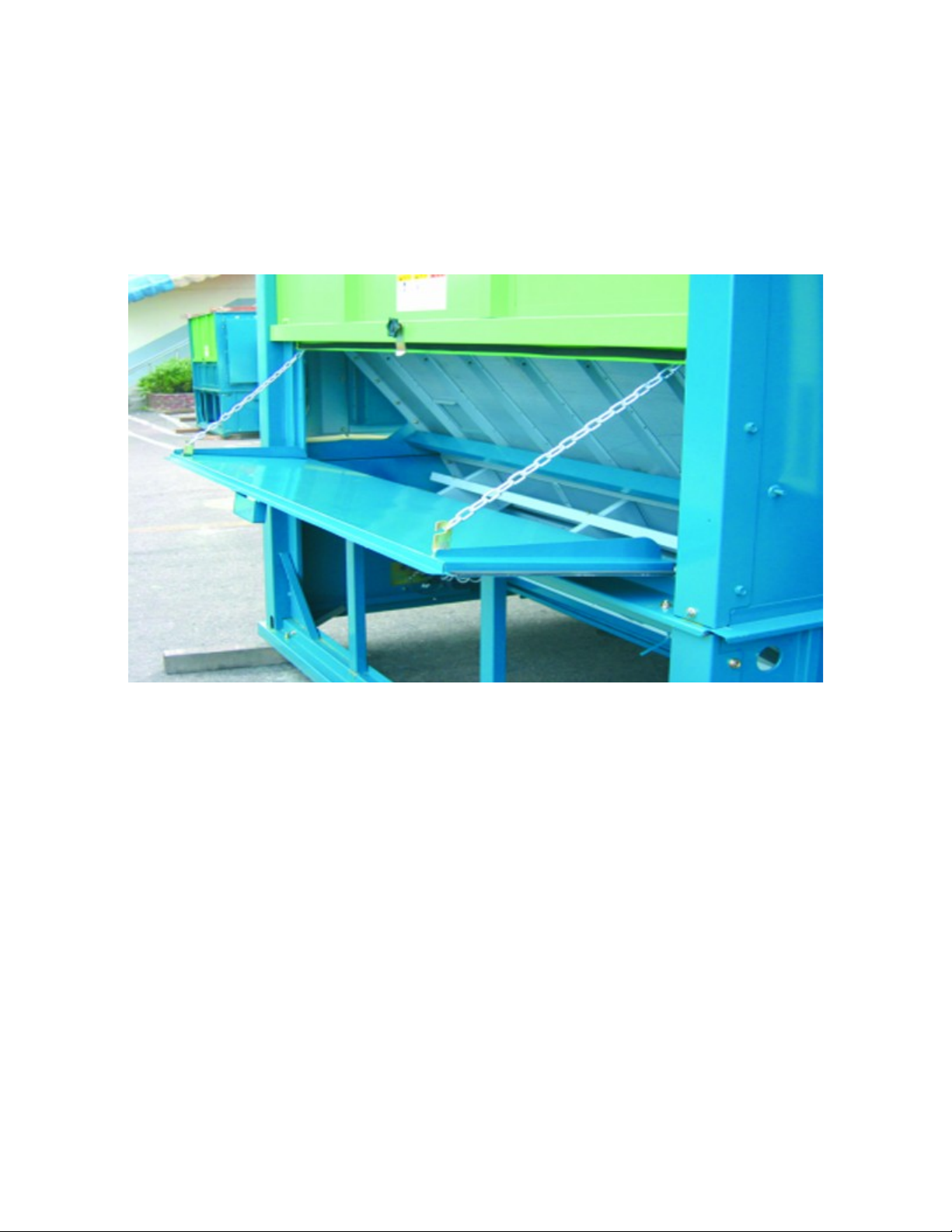

1. Hộc nạp liệu lớn thuận tiện trong việc nạp liệu vào máy sấy Người sử dụng kể cả phụ nữ hay người lớn tuổi đều có thể nạp liệu cho máy sấy một cách dễ dàng thông qua bàn nạp liệu bên hông. Bàn nạp liệu bên hông được thiết kế lớn để cho 2 hoặc 3 người cùng nạp liệu một lúc. 2. Bộ phận rải hạt và nạp liệu đơn giản - Bộ phận rải liệu được lắp đặt trên đỉnh của máy sấy nhằm trộn hạt và rải liệu đều trong máy sấy. Nhờ vậy, tăng độ đồng đều của hạt sau khi sấy.

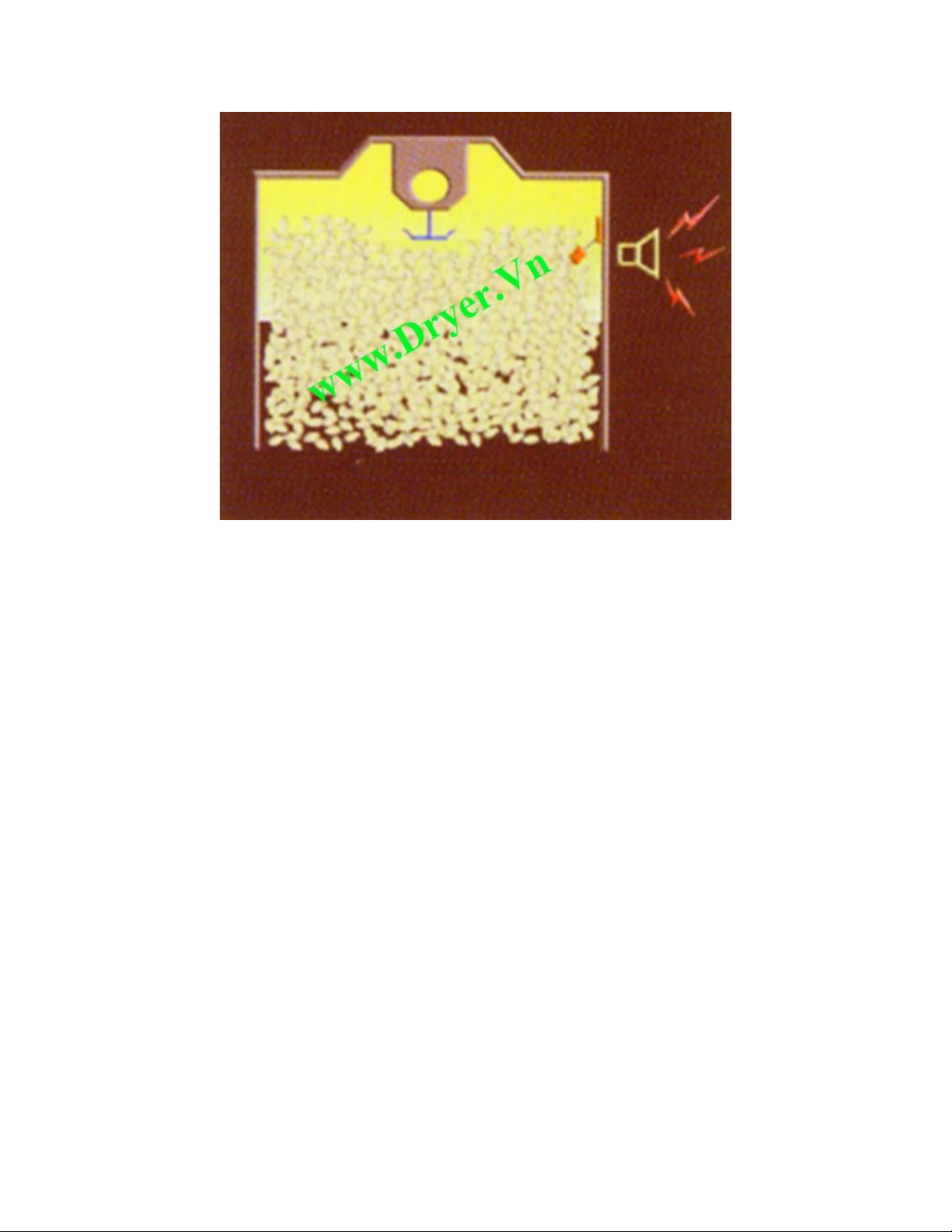

- Khi hạt được cấp đầy đến đỉnh của máy sấy, bộ phận này sẽ phát tín hiệu cảnh báo liệu đã đầy máy để người vận hành ngưng nạp liệu vào máy. 3. Bồ đài được thiết kế đặc biệt Dây gàu không bị trượt nhờ tang kéo được thiết kế đặc biệt (độc quyền sáng chế). Gàu được làm bằng chất liệu nylon nên độ bền cao, tăng tốc độ đảo trộn và tiết kiệm thời gian nạp / xả liệu.

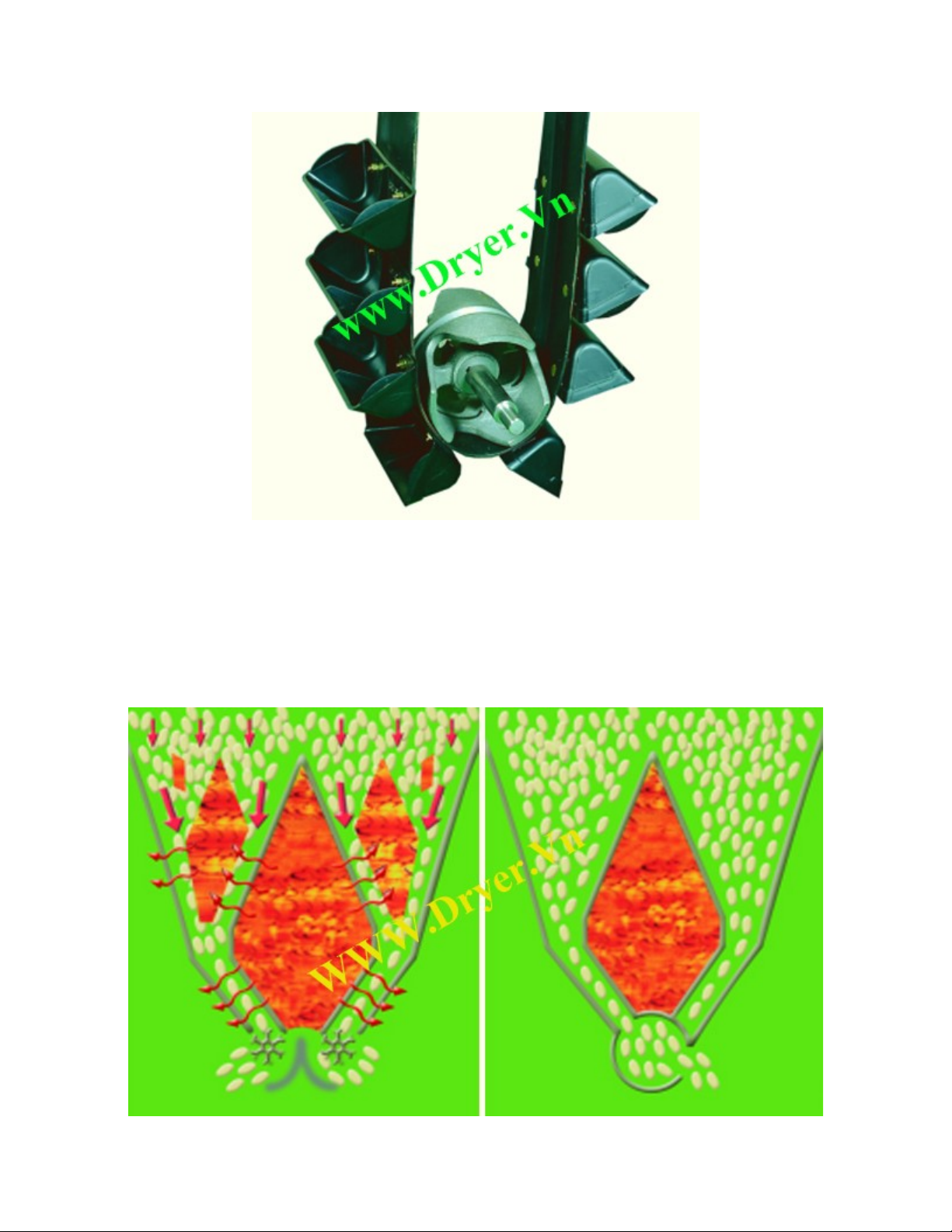

4. Buồng sấy thiết kế đặc biệt hiệu quả - Hạt được đảo trộn tuần hoàn liên tục trong suốt quá trình sấy cho đến khi hạt đạt ẩm độ yêu cầu, và trong quá trình đó ẩm độ trong hạt sẽ đồng đều nhau vì có sự trao đổi ẩm độ giữa các hạt với nhau. Máy sấy có cấu tạo làm 3 vùng: vùng ủ, vùng đệm trung gian và vùng sấy.
- Buồng sấy được cấu tạo bởi các vách làm bằng lưới có hình dáng tối ưu do vậy không bị dính khi hạt có ẩm độ cao. Bộ phận tháo liệu của bồng sấy được tính toán tối ưu để hạt chỉ tiếp xúc với khí nóng trong khoảng 6 phút, điều này làm giảm tỉ lệ răng nứt của hạt khi sấy. 5. Thiết bị làm sạch đặc biệt Thiết bị làm sạch được lắp trên đỉnh máy sấy, dùng để loại bỏ các tạp chất lẫn trong hạt trước khi vào máy sấy. Nhờ vậy tăng hiệu quả sấy và loại trừ những nguyên nhân gây cháy tiềm ẩn do tạp chất dồn cục lại. II. HỆ THỐNG ĐIỀU KHIỂN MÁY SẤY THÁP 1. Hệ thống điều khiển tự động toàn diện - Hệ thống điều khiển thông minh có khả năng tự điều chỉnh nhiệt độ sấy một cách tối ưu nhất đối với nhiên liệu đốt dầu (thấp hơn vào ban đêm, cao hơn vào ban ngày). - Người vận hành có thể dễ dàng chọn lựa chế độ sấy cho phù hợp với mỗi loại
nguyên liệu bằng cách nhấn nút chọn các chế độ sau: chế độ chuẩn, sấy gió trời, chế độ thổi gió, chế độ sấy khí nóng. - Khi ẩm độ đạt đến giá trị yêu cầu, hệ thống sẽ tự động ngưng tất cả các motor, ngưng cấp nhiệt và các thiết bị vận hành khác. - Hệ thống kiểm soát nhiệt độ giúp ổn định nhiệt độ sấy trong suốt quá trình sấy bằng với nhiệt độ yêu cầu (trong trường hợp đốt dầu) 2. Hệ thống điều khiển từ xa Người sử dụng có thể điều khiển máy sấy từ xa qua điện thoại di động. Nhờ vậy bất cứ sự cố gì trong quá trình máy vận hành khi người vận hành không có mặt tại khu vực sấy đều sẽ được báo đến máy điện thoại và người vận hành dẽ dàng ngưng máy để kiểm tr.
3.Bộ kiểm tra ẩm độ chính xác - Máy được trang bị bộ kiểm tra ẩm độ hạt liên tục trong suốt quá trình sấy.Giá trị ẩm độ đo được sẽ hiển thị trên màn hình và số liệu được tự động đưa về bộ điều khiển trung tâm. Nhờ vậy, người vận hành có thể thấy được sự thay đổi ẩm độ trong quá trình sấy.

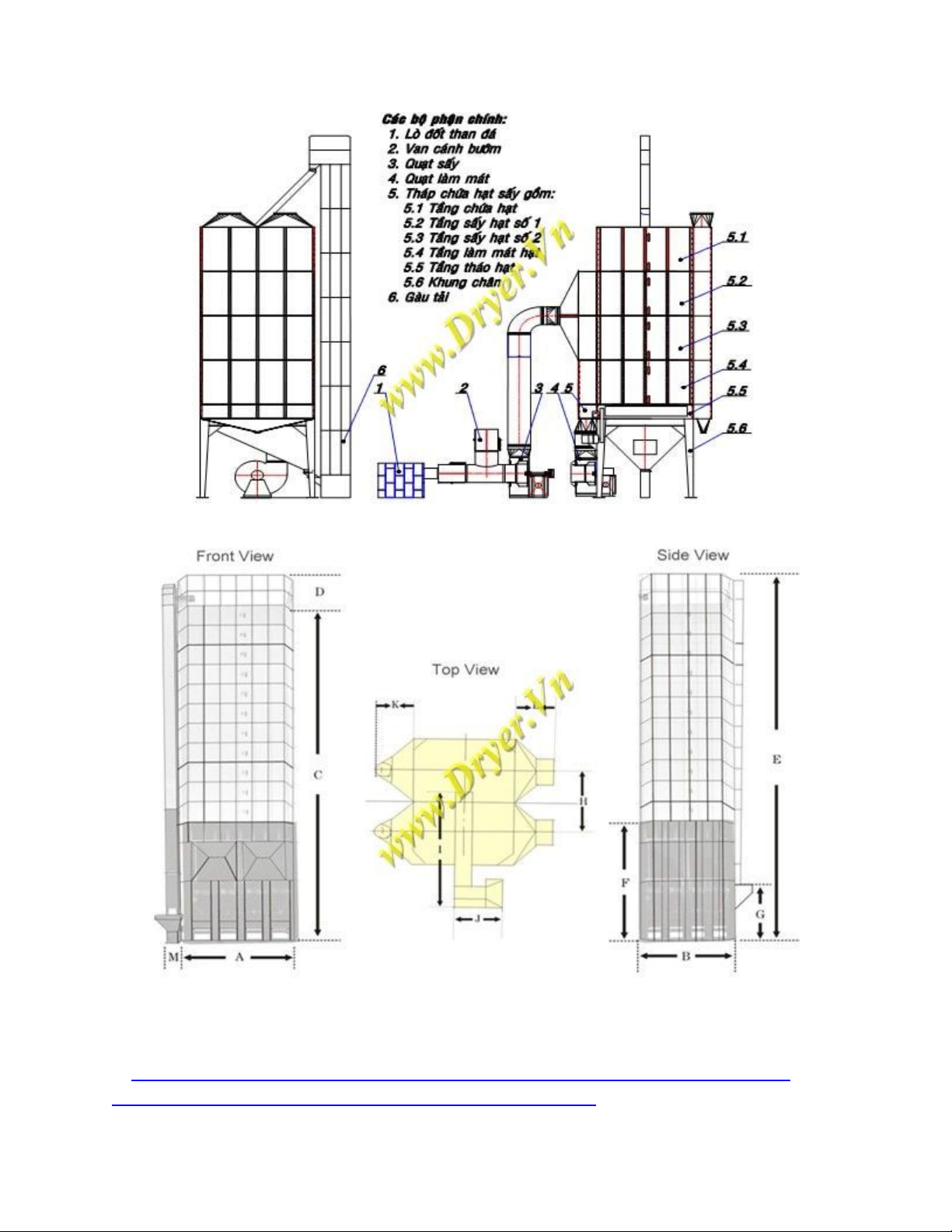

- Đây là thiết bị kiểm tra ẩm độ hạt với độ chính xác rất cao vì nó kiểm tra ẩm độ từng hạt một và lấy giá trị trung bình của 50 hạt (đây là chu kỳ thứ nhất), sau đó tiến hành chu kỳ thứ 2 lắp lại như chu kỳ thứ nhất. Sau khi hoàn tất 2 chu kỳ, máy tính giá trị trung bình của chu kỳ 1 và chu kỳ 2, kết quả sẽ được hiển thị trên màn hình phía trước và chuyển giá trị này qua bộ điều khiển trung tâm. III.Giới thiệu hệ thống máy sấy tháp - Công suất 20 tấn / giờ Hệ thống máy sấy tháp công suất 20 tấn / giờ chuyên dùng sấy nông sản chất lượng cao như: lúa (thóc), bắp (ngô), ... các loại vật liệu dạng hạt trơn. Model 20 tấn: HSD- 200HS Model 20 tấn: HSD- 200HFO Máy được nhập khẩu toàn bộ từ Hàn Quốc.
THỐNG SỐ KỸ THUẬT MÁY 20 TẤN HSD- ODEL ĐVT HSD - 200HFO 200HF Năng suất 4,000 ~ (Sấy / Sức kg 4,000 ~ 20,000kg 20,000 kg chứa) Dài mm 4620 Kích Rộng mm 3150 thước Cao mm 10,668 9,230 Trọng Khoảng Kg Khoảng 4200 lượng 4400 Quạt Quạt Kiểu Quạt hút hướng 11KW trục Lưu Đường lượng 350 mm ø650 kính - 400 (M3/phút) Áp suất Sốvòng V/P 1900 30 - 700 quay (mmAq) Quạt Lò đốt Lò đốt trấu tự động HSHF-25S Turbo (cyclonfan )
