GEOPET
BÀI GIẢNG CHỈ DÀNH CHO SINH VIÊN THEO HỌC LỚP
ĐỊA CHẤT KIẾN TRÚC & ĐO VẼ BẢN ĐỒ ĐỊA CHẤT
TS. Nguyễn Huỳnh Thông
1
NỘI DUNG
Định nghĩa thế nằm ?
Thế nằm ngang
Đặc điểm của vùng có thế nằm ngang
Phương pháp nội suy
Tính bề dày của lớp đá nằm ngang
Xây dựng mặt cắt địa hình
Tỷ lệ mặt cắt
Bài tập 2
Lưu
ý
2
9/15/2015
2
Định nghĩa thế nằm
Thế nằm là sự phân bố của các đá trong không gian,
các thể địa chất, các vật thể mang tính định hướng.
Thế nằm của một vật thể được xác định bởi một yếu tố
thế nằm (đường phương, hướng dốc, góc dốc) và thông
thường được đo bằng địa bàn địa chất.
3
Thế nằm ngang
Thế nằm ngang của lớp đặc trưng là các mặt lớp có vị
trí nằm ngang, hay hơi nghiêng. Trong vỏ Trái Đất không
có một mặt lớp nằm ngang một cách lý tưởng.Thế nằm
ngang là thế nằm có gốc dốc nhỏ hơn vài độ.
Ởvùng biển, môi trường trầm tích rộng lớn, các lớp
trầm tích hoặc phun trào dưới nước có thể nằm ngang
điển hình.
4
9/15/2015
3

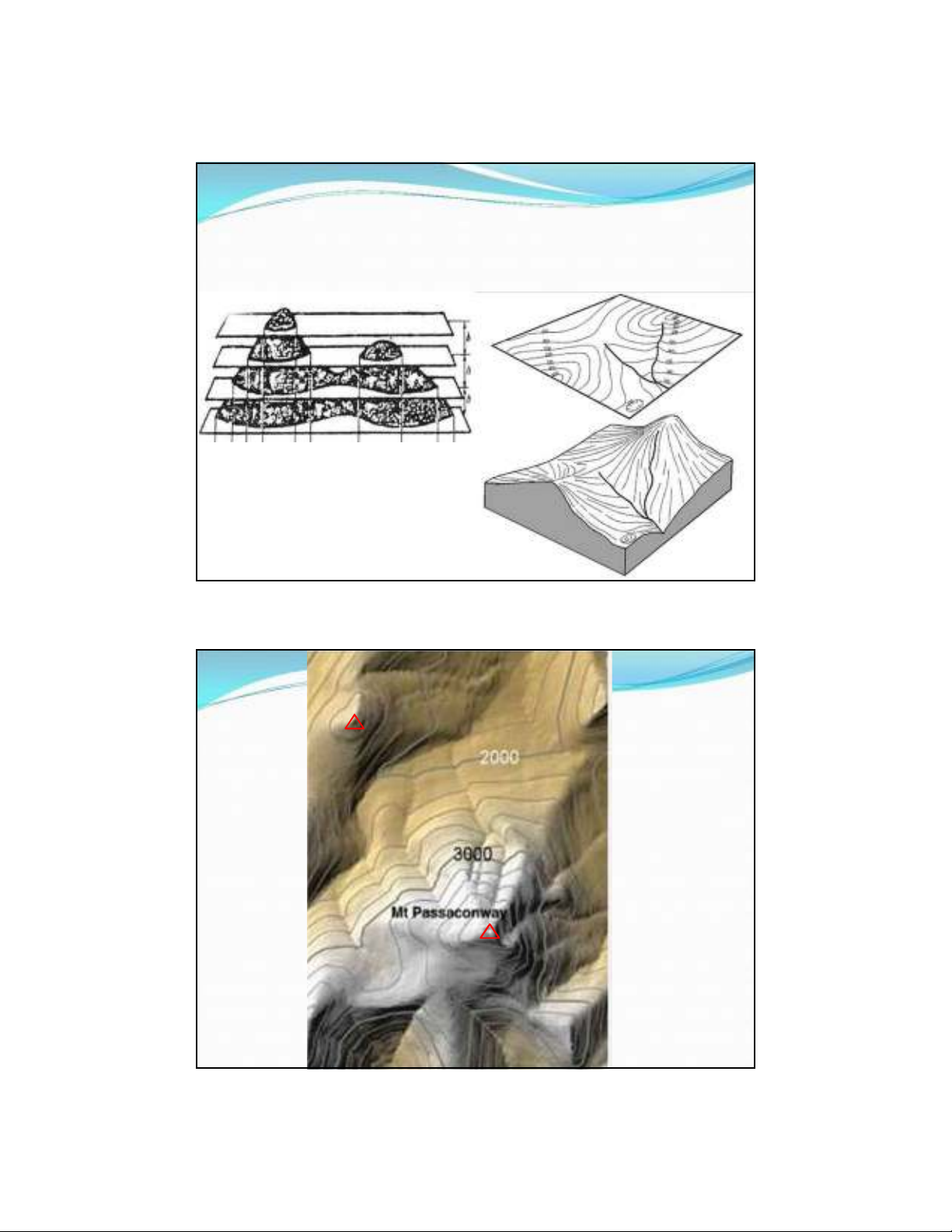

Đặc điểm của vùng có thế nằm ngang
Các đường ranh giới địa chất của các lớp nằm ngang
song song với đường đồng mức
5
6
9/15/2015
4
7

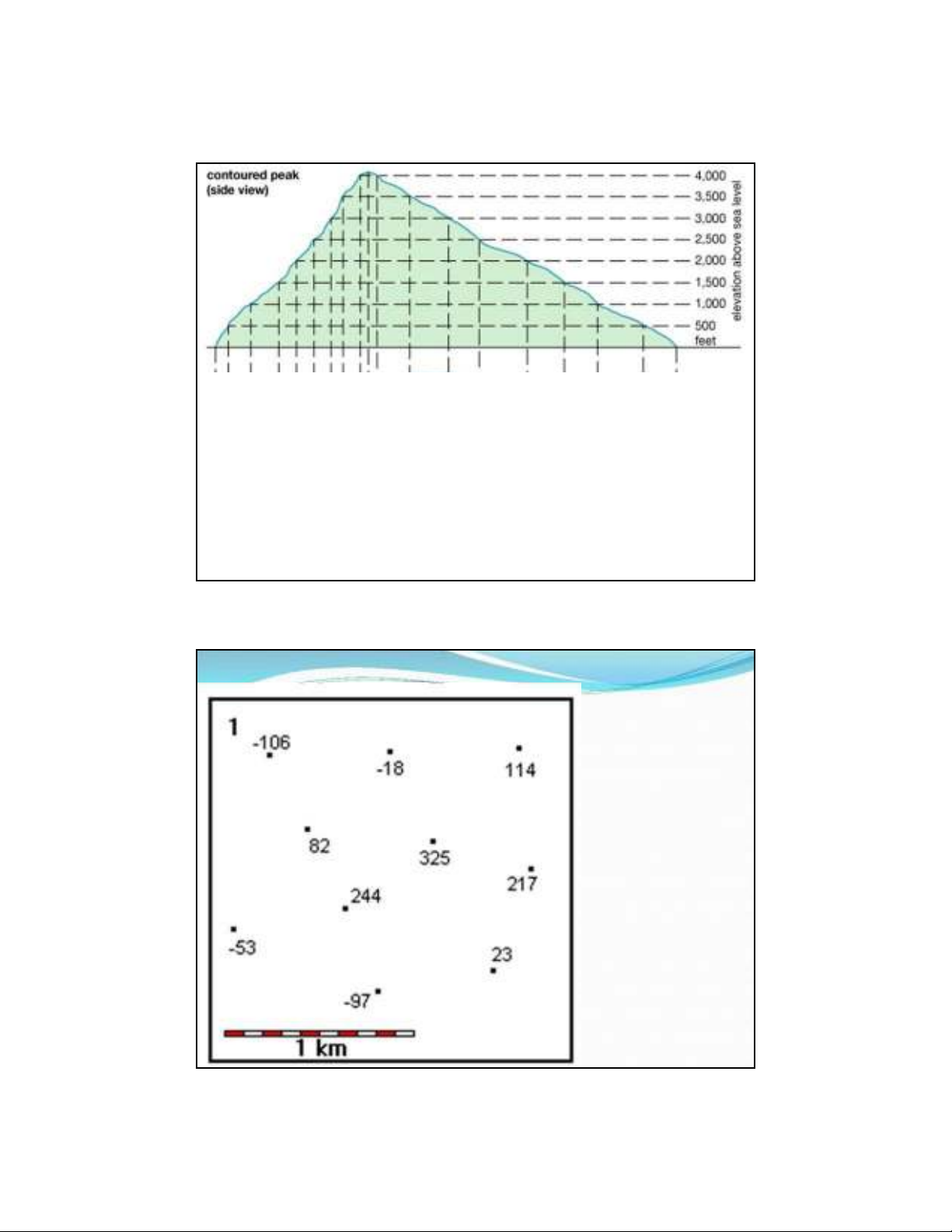

2a. Vẽ
hình
chiếu
bằng
8

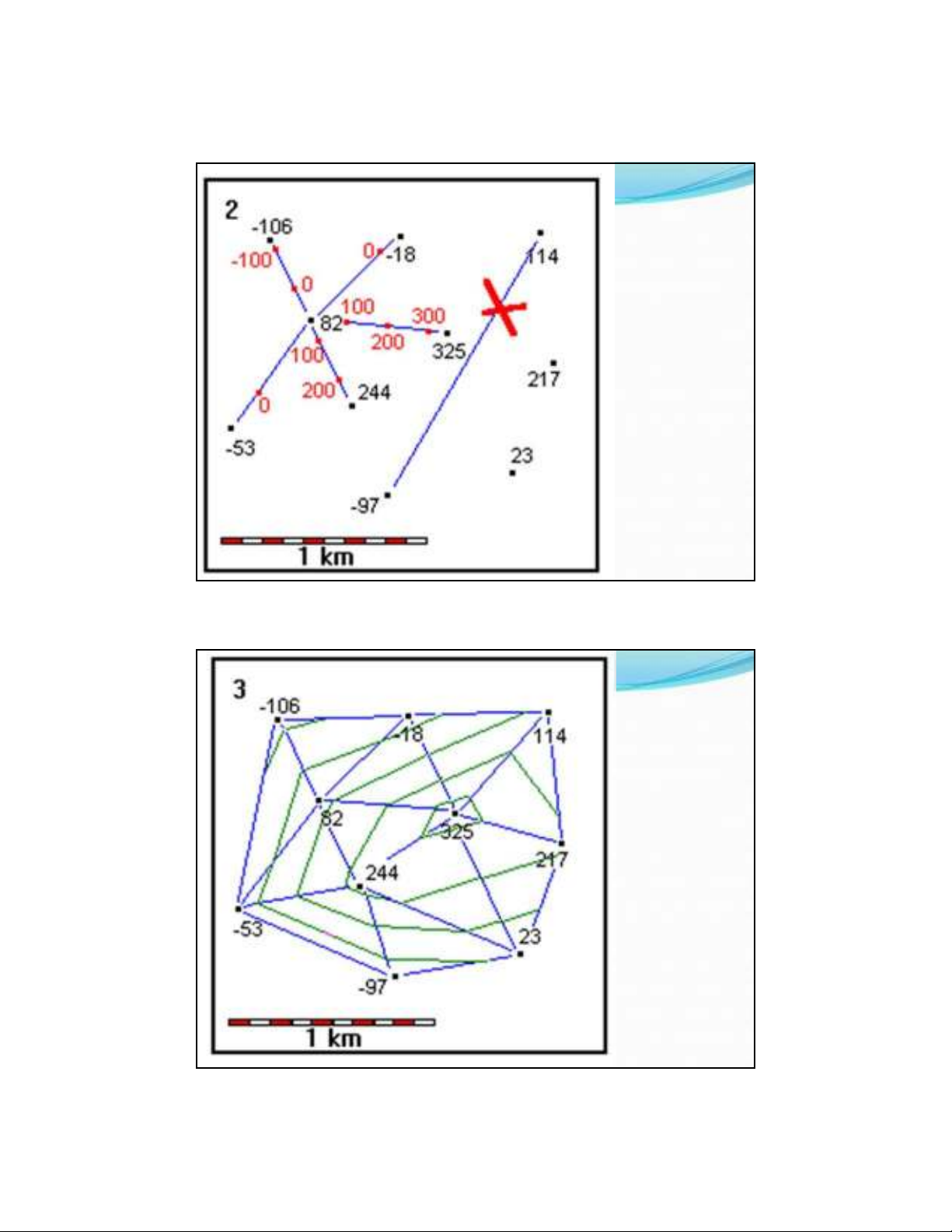

Phương pháp nội suy điểm
2b. Xây
dựng
đường
đồng
mức
