Chương 4
Biểu diễn qui ước các cơ cấu truyền động
4.1 Khái niệm chung về các cơ cấu truyền động
4.1.1 Cơ cấu truyền chuyển động quay
4.1.2 Cơ cấu biến chuyển động quay thành chuyển dộng thẳng
4.2 Biểu diễn qui ước các cơ cấu truyền động thông dụng
4.2.1 Biểu diễn quy ước bánh răng trụ
4.2.2 Biểu diễn quy ước bánh răng côn
4.2.3 Biểu diễn quy ước Trục vít – Bánh vít
4.2.4 Biểu diễn quy ước bộ truyền Đai- Xích
Chương 4
Biểu diễn qui ước các cơ cấu truyền động
Chương 4
Biểu diễn qui ước các cơ cấu truyền động
4.1 Khái niệm chung về các cơ cấu truyền động

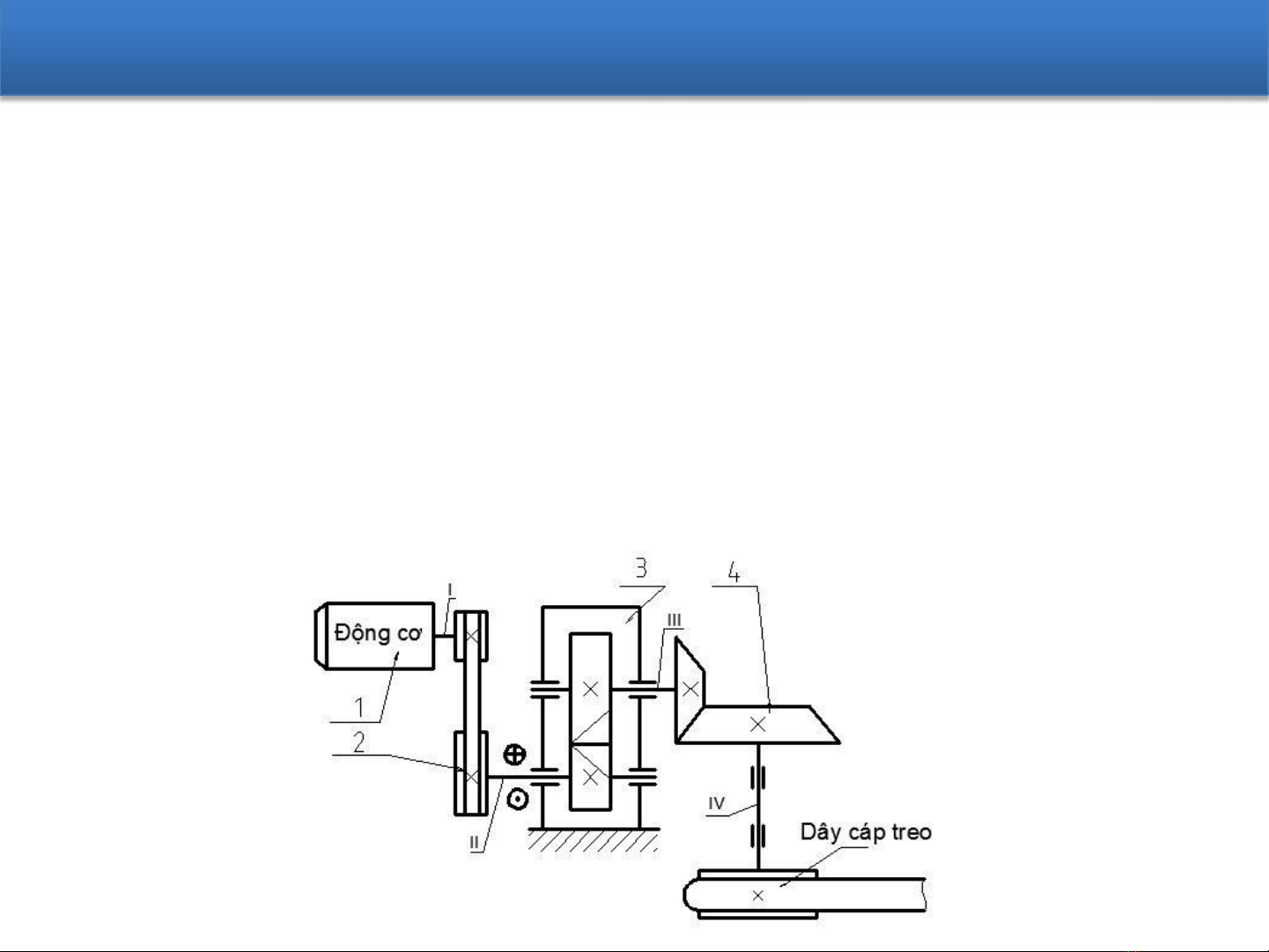

Cơ cấu truyền động là hệ thống gồm các chi tiết hoặc cấu trúc được liên kết
bởi các bộ phận như bánh răng, đai, xích, cam, thanh răng, trục khuỷu… để
truyền chuyển động và truyền lực.
+ Cơ cấu truyền chuyển động quay: Cơ cấu bánh răng, đai, xích…
+ Cơ cấu biến chuyển động quay thành chuyển động tịnh tiến: vít – đai ôc, bánh
răng -thanh răng, tay quay con trượt…
Cơ cấu truyền động được phân làm 2 nhóm chính:
Để hỗ trợ hoạt động của các cơ cấu truyền động, thường phải sử dụng thêm
các chi tiết phụ như trục, ổ lăn, vòng chặn…
Chương 4
Biểu diễn qui ước các cơ cấu truyền động
4.1.1 Cơ cấu truyền chuyển động quay
a) Cơ cấu bánh răng

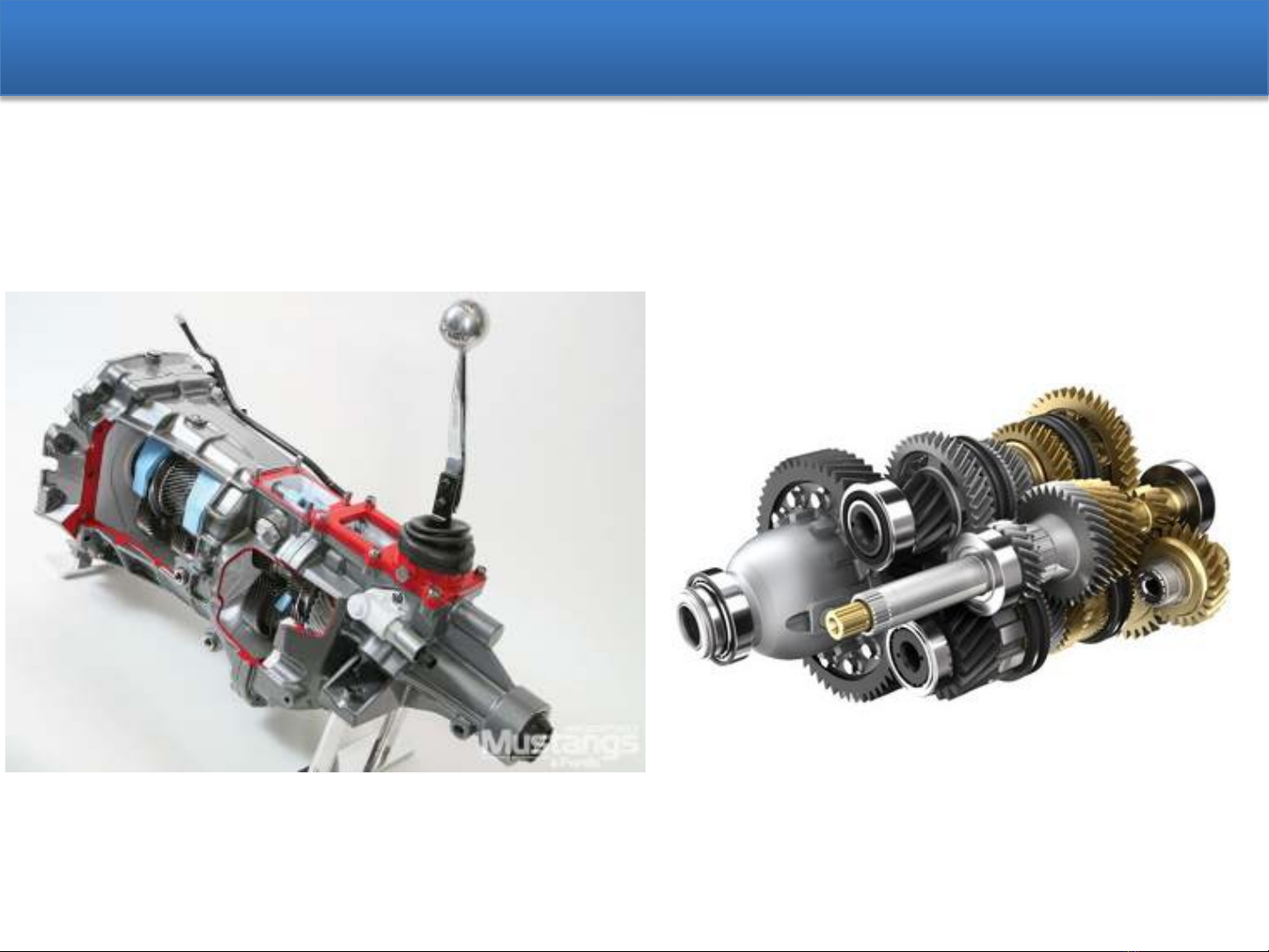

Cơ cấu bánh răng trong hộp số ô - tô
4.1 Khái niệm chung về các cơ cấu truyền động
Chương 4
Biểu diễn qui ước các cơ cấu truyền động
4.1.1 Cơ cấu truyền chuyển động quay
a) Cơ cấu bánh răng

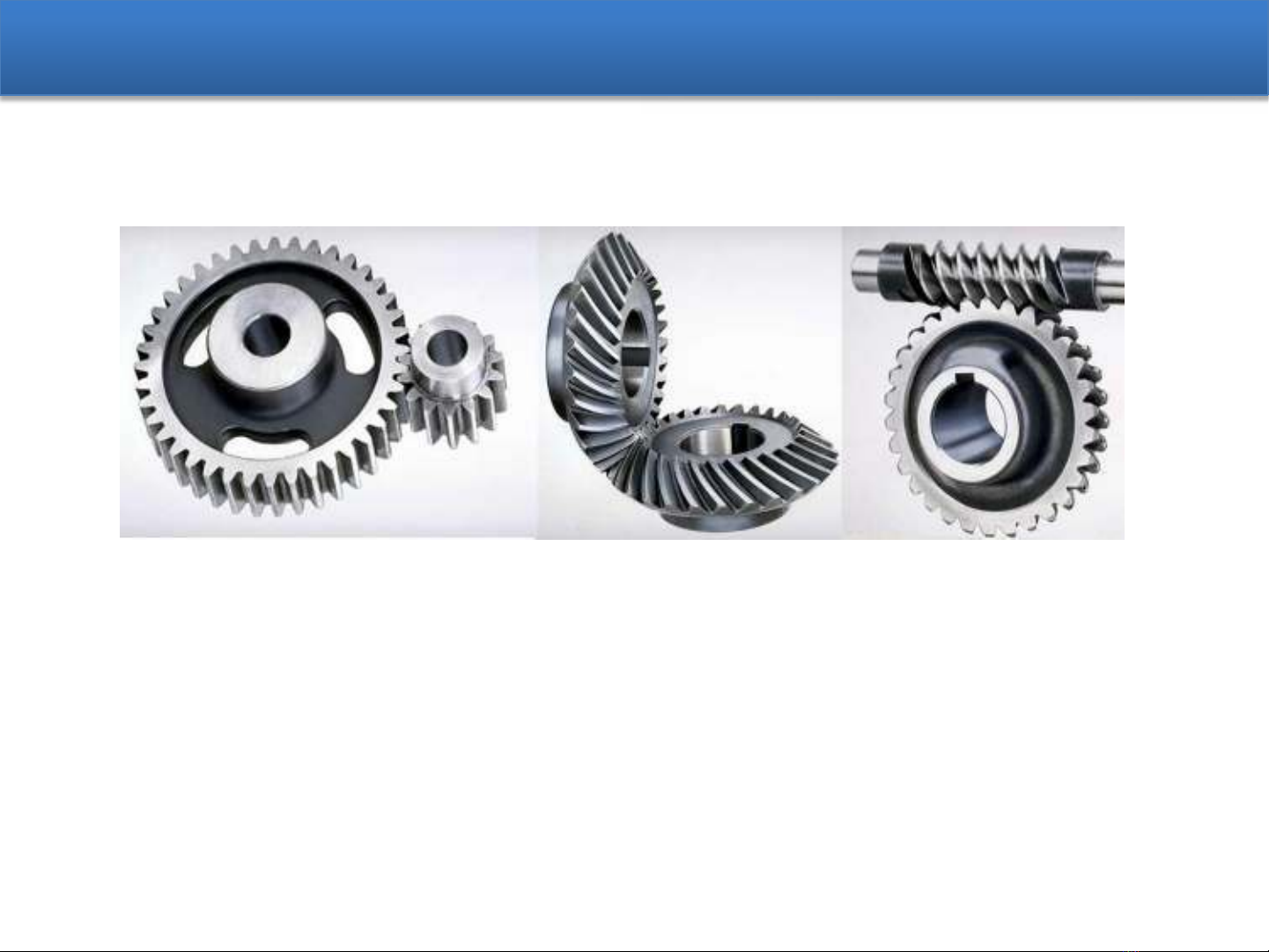

Bánh răng được phân loại dựa vào cấu tạo và hoạt động:
- Bánh răng trụ: dùng để truyền chuyển động quay giữa hai trục song song
với nhau.
- Bánh răng côn: dùng để truyền chuyển động quay giữa 2 trục cắt nhau, góc
giữa hai trục thường bằng 900
- Trục vít – Bánh vít: dùng để truyền chuyển động quay giữa 2 trục chéo nhau,
thông thường chuyển động được truyền từ trục vít sang bánh vít. Bộ truyền này
có ưu điểm là có tỷ số truyền lớn và có khả năng tự hãm
Chương 4
Biểu diễn qui ước các cơ cấu truyền động
4.1.1 Cơ cấu truyền chuyển động quay

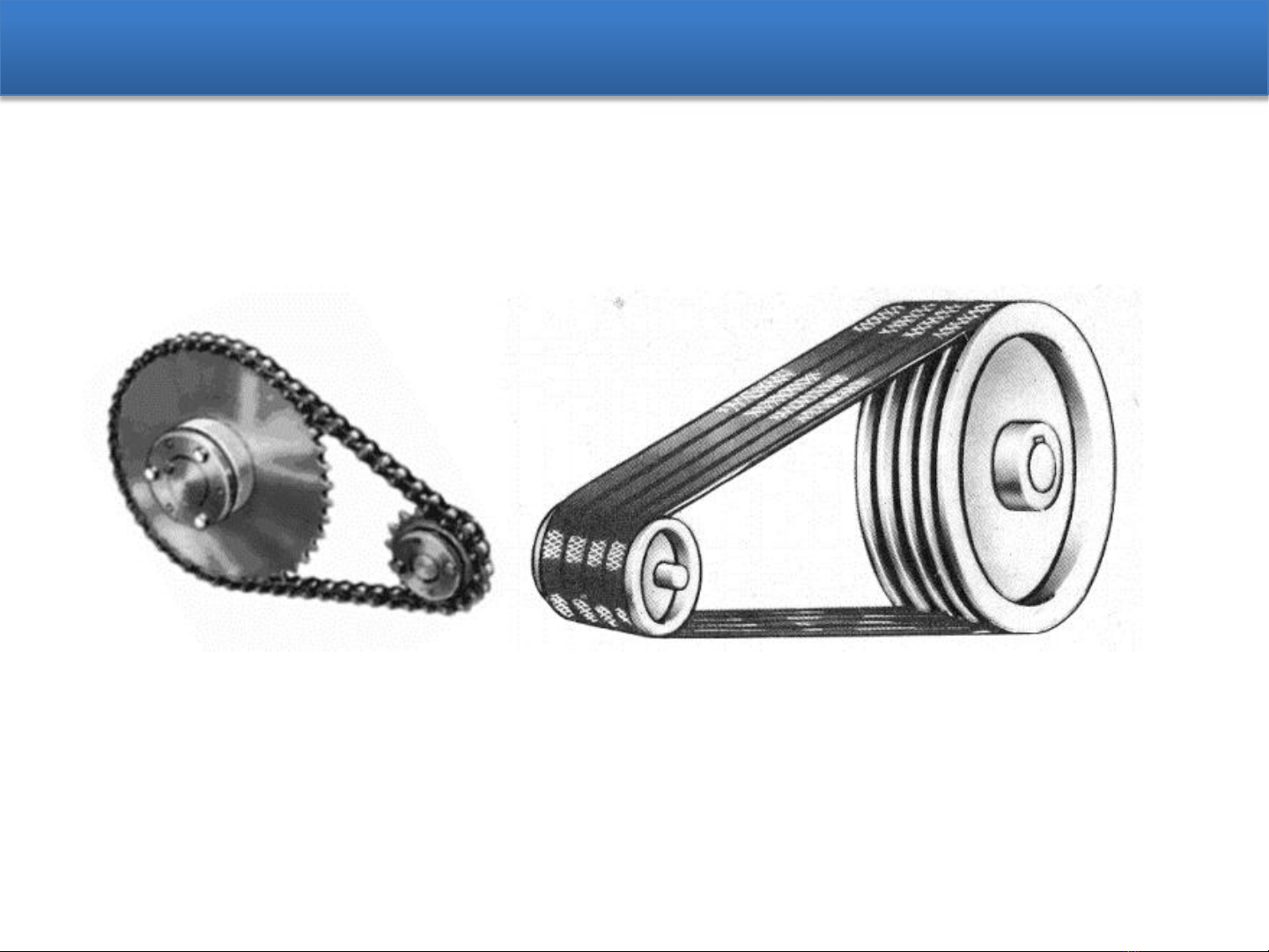

b) Cơ cấu đai, xích
Cơ cấu đai và xích thường được sử dụng cho các trục song song quay cùng
chiều, khoảng cách giữa các trục tương đối lớn. Ngoài ra bộ truyền đai còn có
khả năng chống quá tải
