MỘT SỐ DẠNG BIỂU ĐỒ THỂ HIỆN
TỶ LỆ CỦA DỮ LIỆU
1
•Dạng biểu đồ sử dụng độ lớn của dữ liệu đôi khi không giúp người xem
nhận diện được mối quan hệ giữa các nhóm trong một tổng thể.
•Trong trường hợp này, ta có thể sử dụng biểu đồ tỷ lệ để biểu diễn các
nhóm thành các phần riêng biệt, mà mỗi phần đại diện cho một tỷ lệ
của tổng thể.
Giới thiệu
2
1. Một số dạng biểu đồ trực quan tỷ lệ đơn giản
•Hai dạng biểu đồ tỷ lệ đơn giản và thường gặp nhất:
•Biểu đồ tròn (pie chart)
•Biểu đồ thanh chồng (stacked chart).
•Một số dạng biểu đồ tỷ lệ phức tạp hơn, sử dụng phương thức lồng ghép
biến phân loại này trong biến phân loại kia nhằm chia nhỏ tập dữ liệu và
có thể phân tích theo nhiều biến phân loại cùng một lúc sẽ được trình bày
trong mục 2 (Trực quan tỷ lệ với nhiều biến phân loại).
3
Biểu đồ tròn (pie chart)
•Biểu đồ tròn chia
một vòng tròn
thành các phần, sao
cho diện tích của
mỗi phần tỷ lệ với
giá trị mà nó biểu
thị.
•Biểu đồ tròn phù
hợp cho tập dữ liệu
sử dụng một biến
phân loại, với số
lượng từ 3-4 nhóm
(Hình 1).

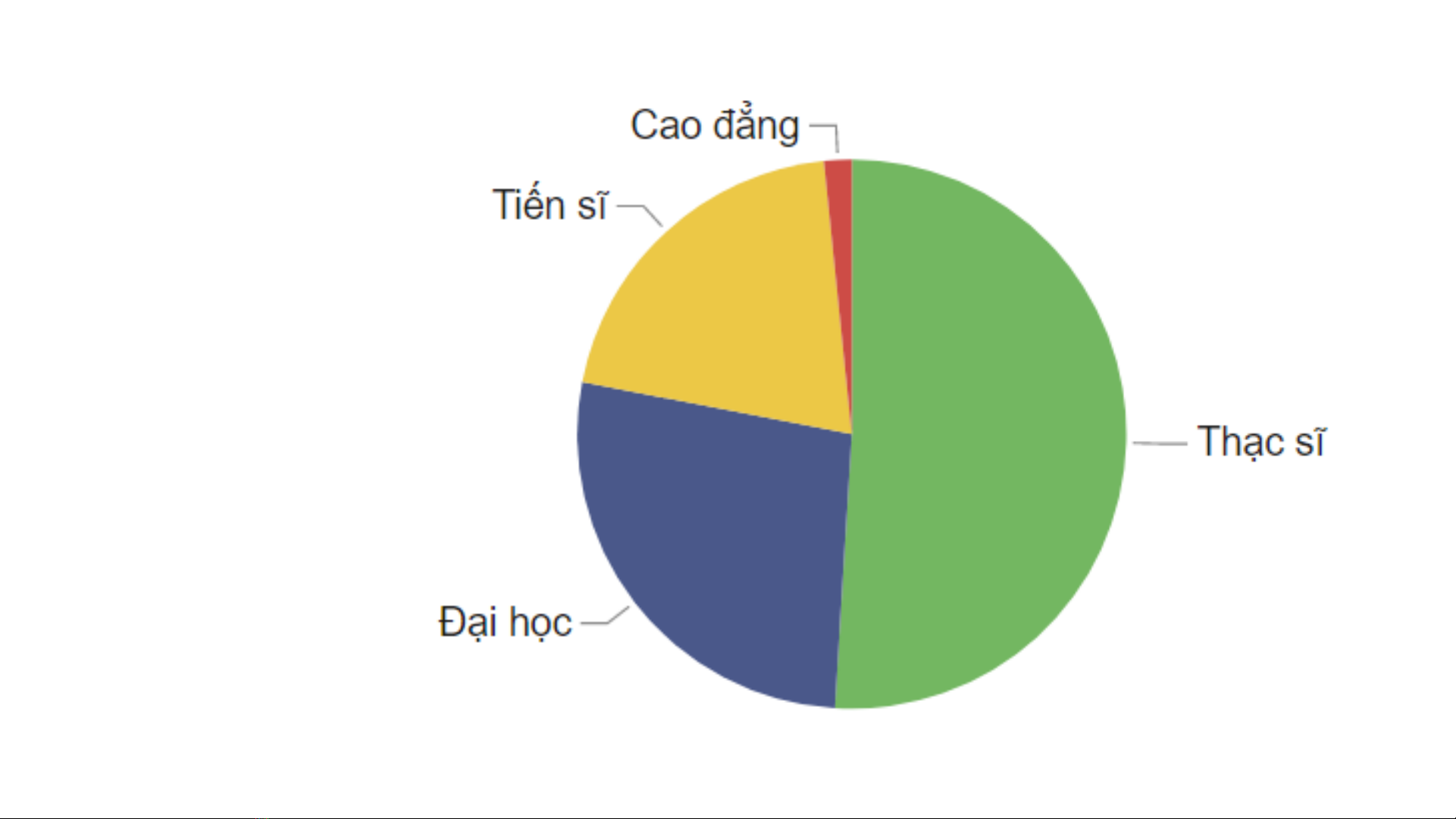

Hình 1. Nguồn nhân lực KH&CN tại TP.HCM năm 2018 theo trình độ chuyên môn
(Nguồn dữ liệu: Cục Thông tin KH&CN Quốc gia, 2020) 4
Biểu đồ thanh đơn
•Biểu đồ tròn không phù hợp nếu số lượng nhóm trong một biến phân loại quá
nhiều, hoặc tỷ lệ giữa các biến phân loại xấp xỉ bằng nhau.

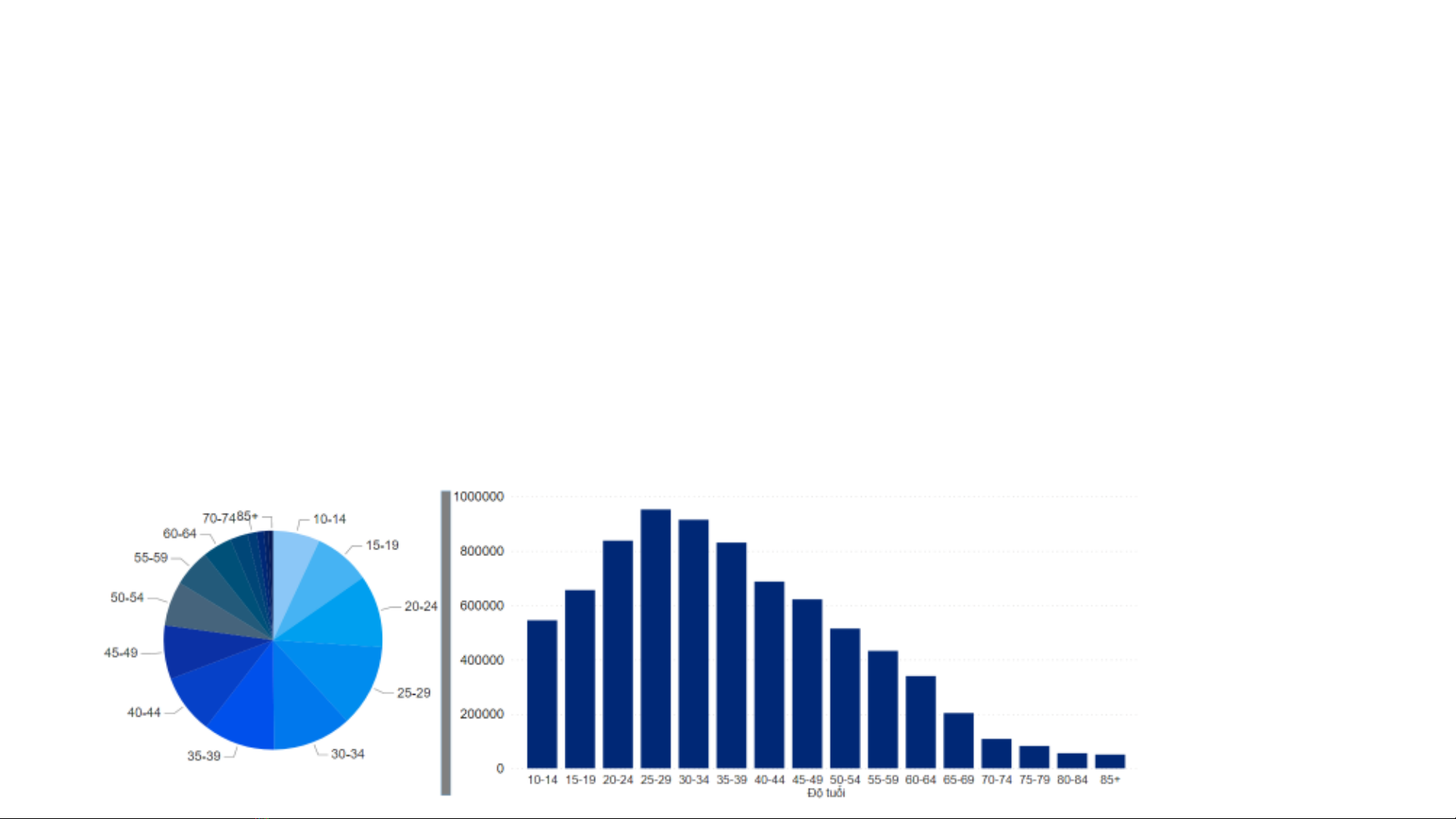

•Trong Hình 2a, nếu không có số liệu cụ thể trên biểu đồ, rất khó để xác định sự
chênh lệch giữa các nhóm tuổi từ 20 đến 49.
•Ngoài ra, với 16 màu cũng khiến biểu đồ mất tính trực quan.
•Trong tình huống này, ta nên bổ sung thêm biểu đồ thanh đơn để so sánh sự
chênh lệch về độ lớn (Hình 2b).
5
Hình 2
