Bài giảng Cơ lý thuyết-Tĩnh học: Chương 4 - TS. Đường Công Truyền

Chia sẻ: Ganuongmuoixa | Ngày: | Loại File: PDF | Số trang:25

Thêm vào BST
Báo xấu
37
lượt xem 2
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Bài giảng Cơ lý thuyết-Tĩnh học: Chương 4 Liên kết và phản lực liên kết cung cấp cho người học những kiến thức như: Các dạng liên kết và phản lực liên kết tương ứng; Nguyên lý giải phóng liên kết; Bài tập giải phóng liên kết. Mời các bạn cùng tham khảo!

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Cơ lý thuyết-Tĩnh học: Chương 4 - TS. Đường Công Truyền

  1. 3/29/2021 Trường Đại học Công nghiệp TP.HCM CƠ LÝ THUYẾT – TĨNH HỌC (Engineering Mechanics - Statics) Đường Công Truyền Chương 4: Liên kết và phản lực liên kết Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 2 1

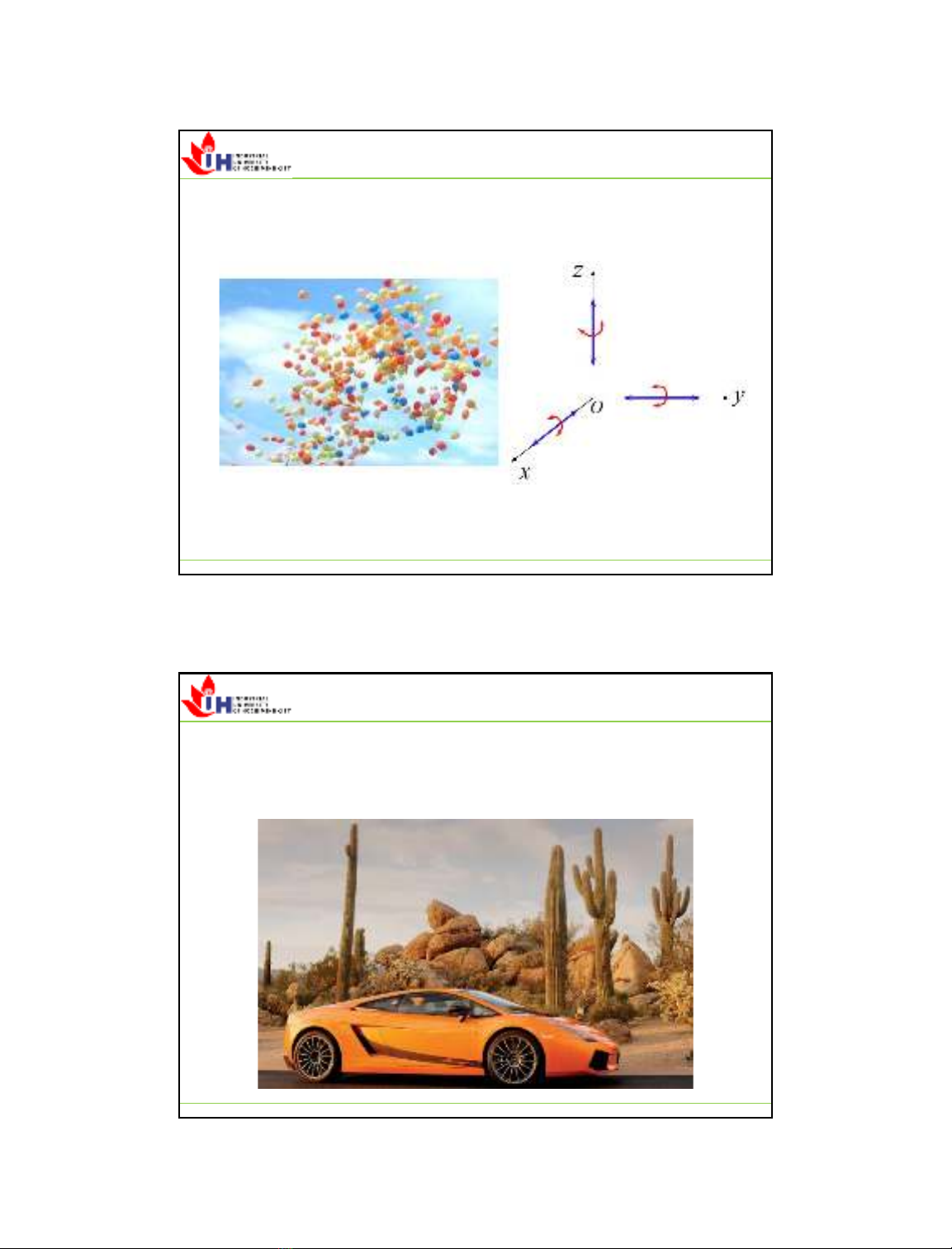

  2. 3/29/2021 Liên kết và phản lực liên kết • Vật tự do: là vật có thể thực hiện được mọi chuyển động trong không gian ➢Vật trong không gian có 6 bậc tự do ➢Vật trong mặt phẳng có 3 bậc tự do Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 3 Liên kết và phản lực liên kết • Vật chịu liên kết: là vật có một hoặc một số phương chuyển động bị hạn chế Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 4 2
  3. 3/29/2021 Liên kết và phản lực liên kết • Liên kết: là các điều kiện cản trở di chuyển của vật khảo sát • Phản lực liên kết: tác dụng cản trở di chuyển của vật tương ứng với một lực, lực đó được gọi là phản lực liên kết Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 5 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết tựa: Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 6 3

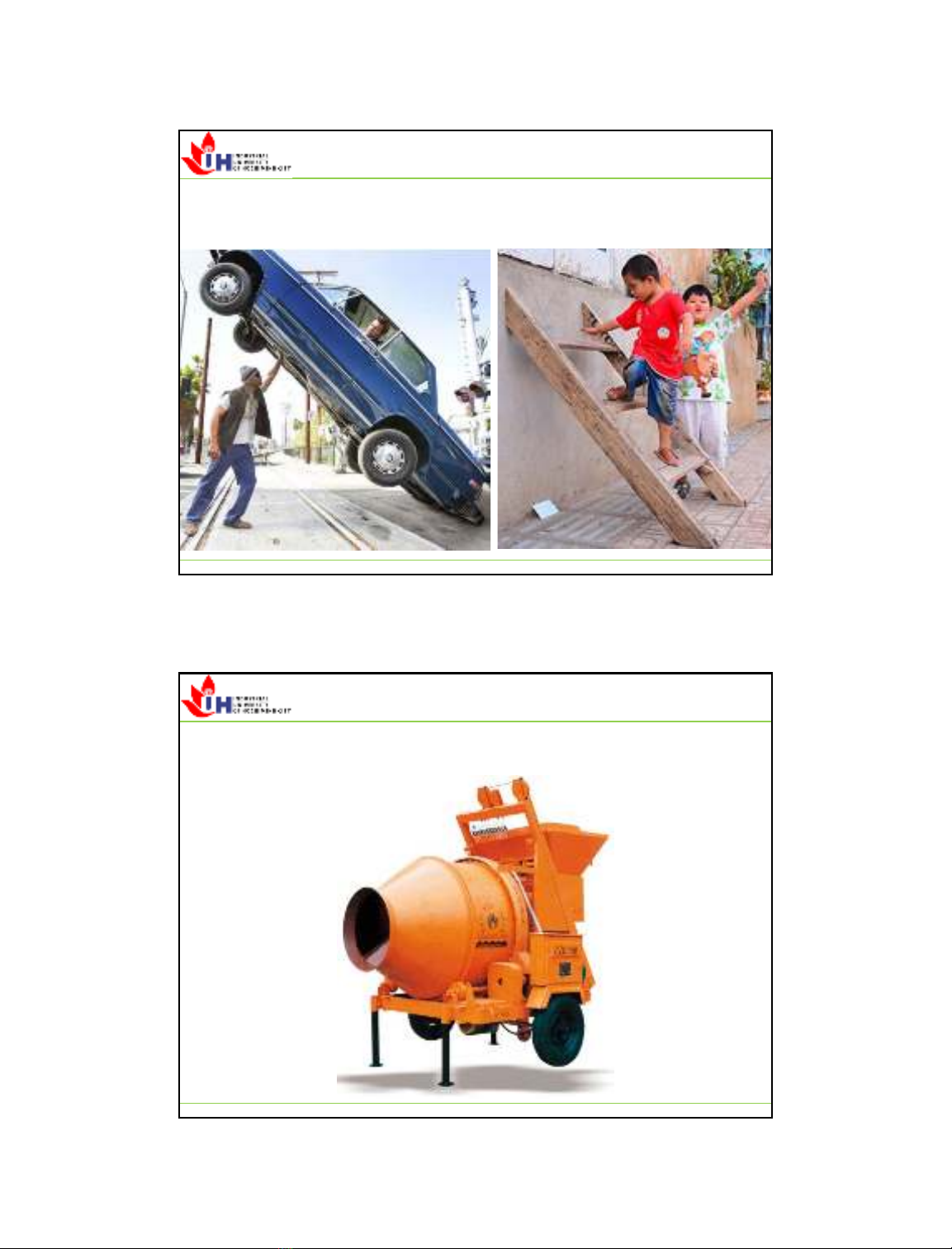

  4. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết tựa: Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 7 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết tựa: Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 8 4

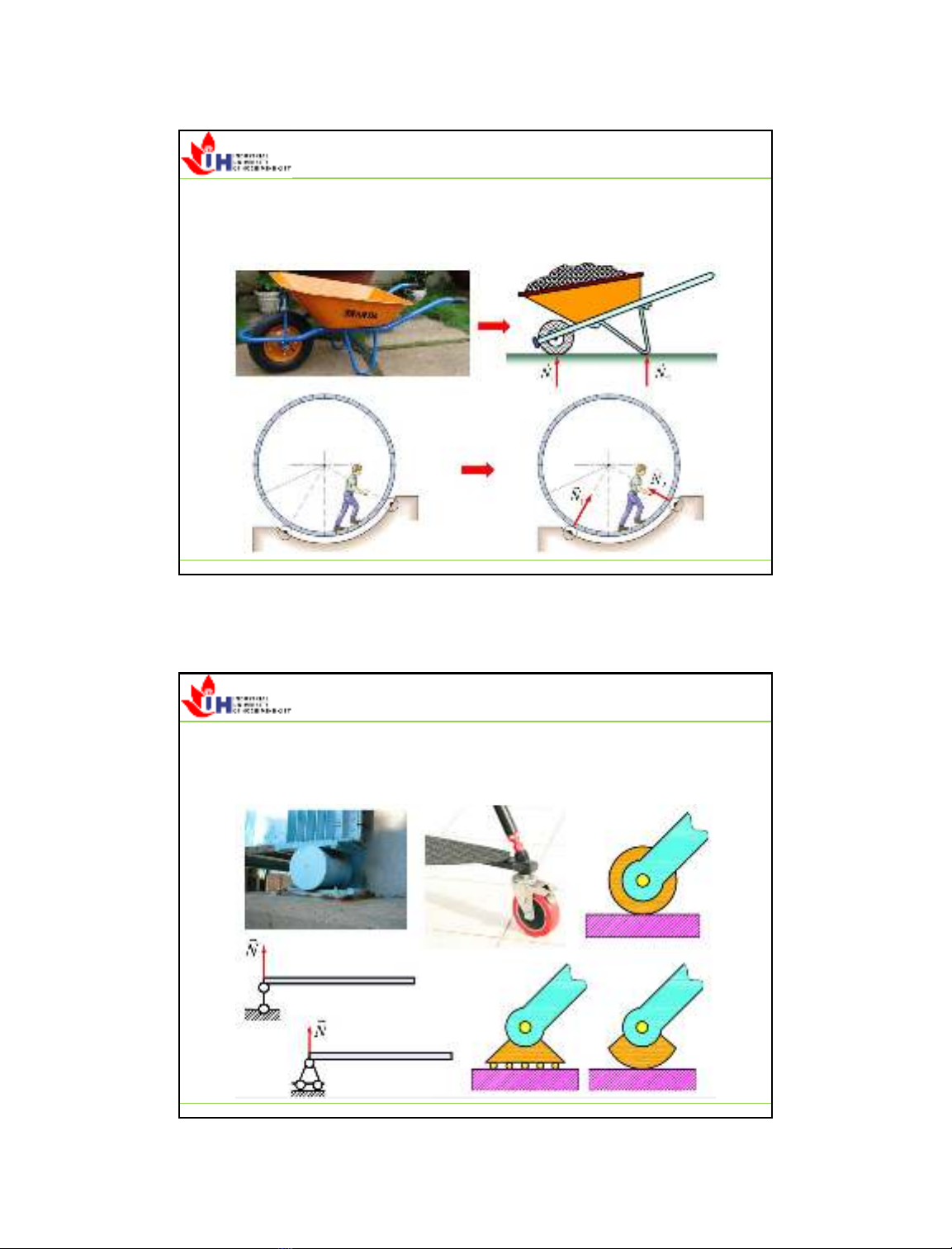

  5. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết tựa (trên mặt nhẵn): phản lực vuông góc với mặt tựa Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 9 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết gối di động: phản lực liên kết vuông góc với mặt tựa Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 10 5
  6. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết dây mềm: Lực căng trong dây hướng dọc theo dây Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 11 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết bản lề (khớp xoay) Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 12 6
  7. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết bản lề (khớp xoay) Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 13 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết bản lề (khớp xoay) Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 14 7
  8. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết bản lề (khớp xoay): phản lực liên kết nằm trong mặt phẳng vuông góc với trục bản lề và có phương đi qua tâm quay. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 15 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết gối cố định: Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 16 8
  9. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết gối cố định: phản lực liên kết nằm trong mặt phẳng vuông góc với trục quay và có phương đi qua tâm quay Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 17 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết ổ trục và ổ chặn: Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 18 9
  10. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết ổ trục và ổ chặn: phản lực liên kết nằm trong mặt phẳng vuông góc với trục quay Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 19 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết gối cầu: phản lực liên kết đi qua tâm quay Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 20 10
  11. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết ngàm (phẳng): Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 21 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết ngàm (phẳng): Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 22 11
  12. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết ngàm (không gian): Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 23 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết thanh cứng: Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 24 12
  13. 3/29/2021 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết thanh cứng: Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 25 Các dạng liên kết và phản lực liên kết tương ứng • Liên kết thanh cứng: – Hai đầu là khớp quay – Không có lực tác dụng vào thanh Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 26 13
  14. 3/29/2021 Nguyên lý giải phóng liên kết • Một vật rắn chịu liên kết cân bằng được xem là một vật rắn tự do cân bằng nếu ta thay các liên kết bằng các phản lực liên kết tương ứng (sơ đồ vật thể tự do). Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 27 Ví dụ giải phóng liên kết • Thang AB tựa trên các mặt nhẵn tại A, B và chịu lực như hình vẽ. Giải phóng liên kết cho thang AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 28 14
  15. 3/29/2021 Ví dụ giải phóng liên kết • Thanh AB chịu liên kết gối cố định tại A và liên kết tựa tại B. Thanh chịu lực và có kích thước như hình vẽ. Giải phóng liên kết cho thanh AB Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 29 Ví dụ giải phóng liên kết • Cho dầm cần trục chịu liên kết gối cố định tại A và liên kết tựa tại B. Dầm chịu lực và có kích thước như hình vẽ. Giải phóng liên kết cho dầm AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 30 15
  16. 3/29/2021 Ví dụ giải phóng liên kết • Cho dầm cần trục chịu liên kết gối cố định tại A và liên kết tựa tại B. Dầm chịu lực và có kích thước như hình vẽ. Giải phóng liên kết cho dầm AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 31 Bài tập giải phóng liên kết • Cho dầm cần trục AB liên kết, chịu lực và có kích thước như hình vẽ. Giải phóng liên kết cho dầm AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 32 16
  17. 3/29/2021 Bài tập giải phóng liên kết • Cho dầm cần trục AB liên kết, chịu lực và có kích thước như hình vẽ. Giải phóng liên kết cho dầm AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 33 Bài tập giải phóng liên kết • Cho thanh AB có liên kết, chịu lực như hình vẽ. Giải phóng liên kết cho thanh AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 34 17
  18. 3/29/2021 Bài tập giải phóng liên kết • Cho thanh AB có liên kết, chịu lực như hình vẽ. Giải phóng liên kết cho thanh AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 35 Bài tập giải phóng liên kết • Cho dầm cần trục có liên kết và chịu lực như hình vẽ. Giải phóng liên kết cho dầm AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 36 18
  19. 3/29/2021 Bài tập giải phóng liên kết • Cho dầm cần trục có liên kết và chịu lực như hình vẽ. Giải phóng liên kết cho dầm AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 37 Bài tập giải phóng liên kết • Cho dầm AB liên kết, chịu lực và có kích thước như hình vẽ. • Giải phóng liên kết cho dầm AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 38 19
  20. 3/29/2021 Bài tập giải phóng liên kết • Cho sàn AB tuyệt đối cứng chịu liên kết gối cố định tại B và được giữ bởi thanh CD. Hệ chịu lực và có kích thước như hình vẽ. Giải phóng liên kết cho sàn AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 39 Bài tập giải phóng liên kết • Cho dầm cần trục AB tuyệt đối cứng chịu liên kết gối cố định tại A và được giữ bởi thanh CD như hình vẽ. Giải phóng liên kết cho dầm AB. Bài giảng môn học: Cơ lý thuyết – Tĩnh học TS. Đường Công Truyền 40 20
