  1. BÀI GiẢNG ĐO CÔNG SUẤT BẰNG CÔNG TƠ MỘT PHA

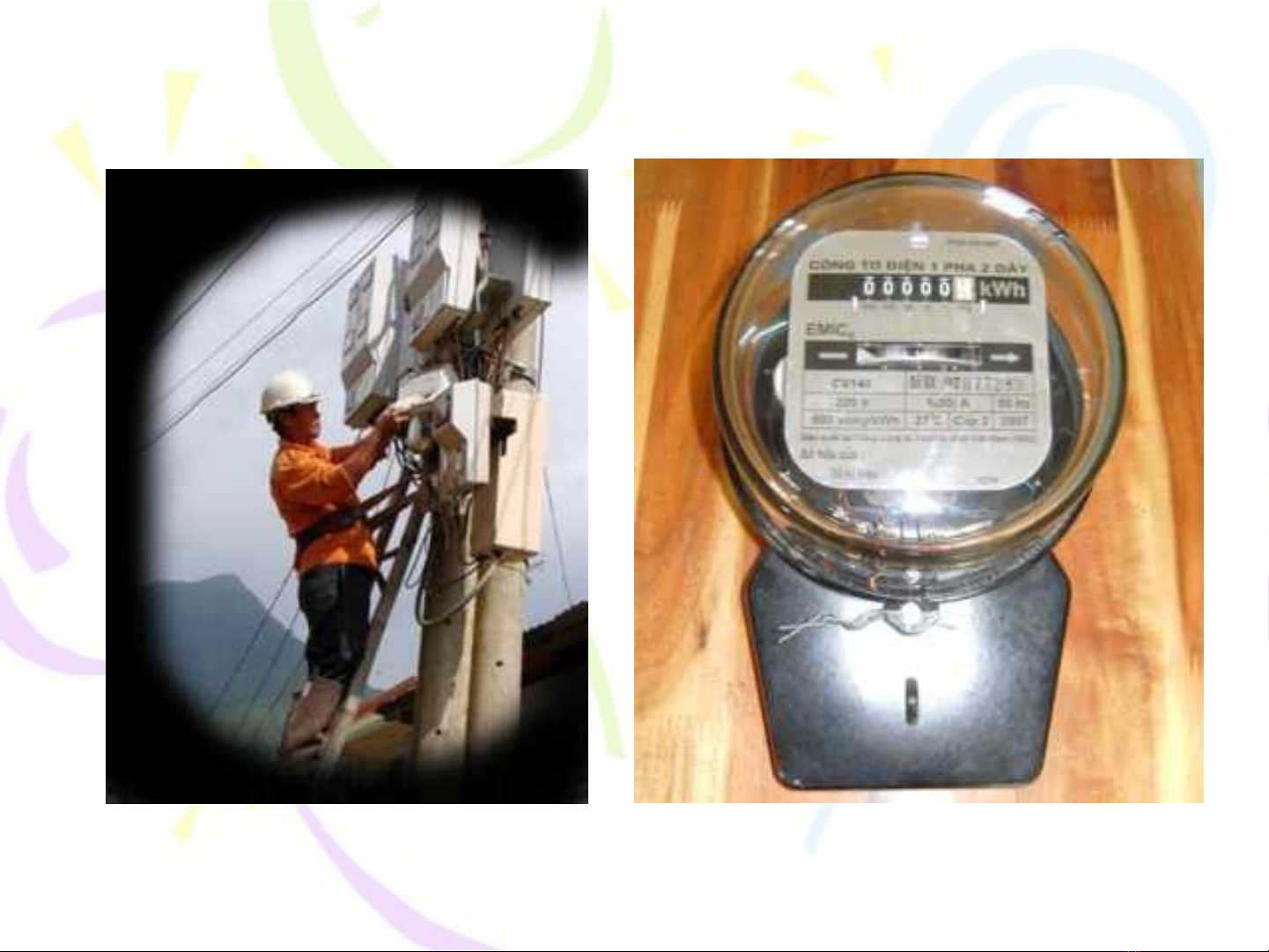

  2. ĐO CÔNG SUẤT BẰNG CÔNG TƠ ĐIỆN 1 PHA Hai hình ảnh ở trên minh họa cách lắp đặt và hình dạng công tơ điện 1 pha.

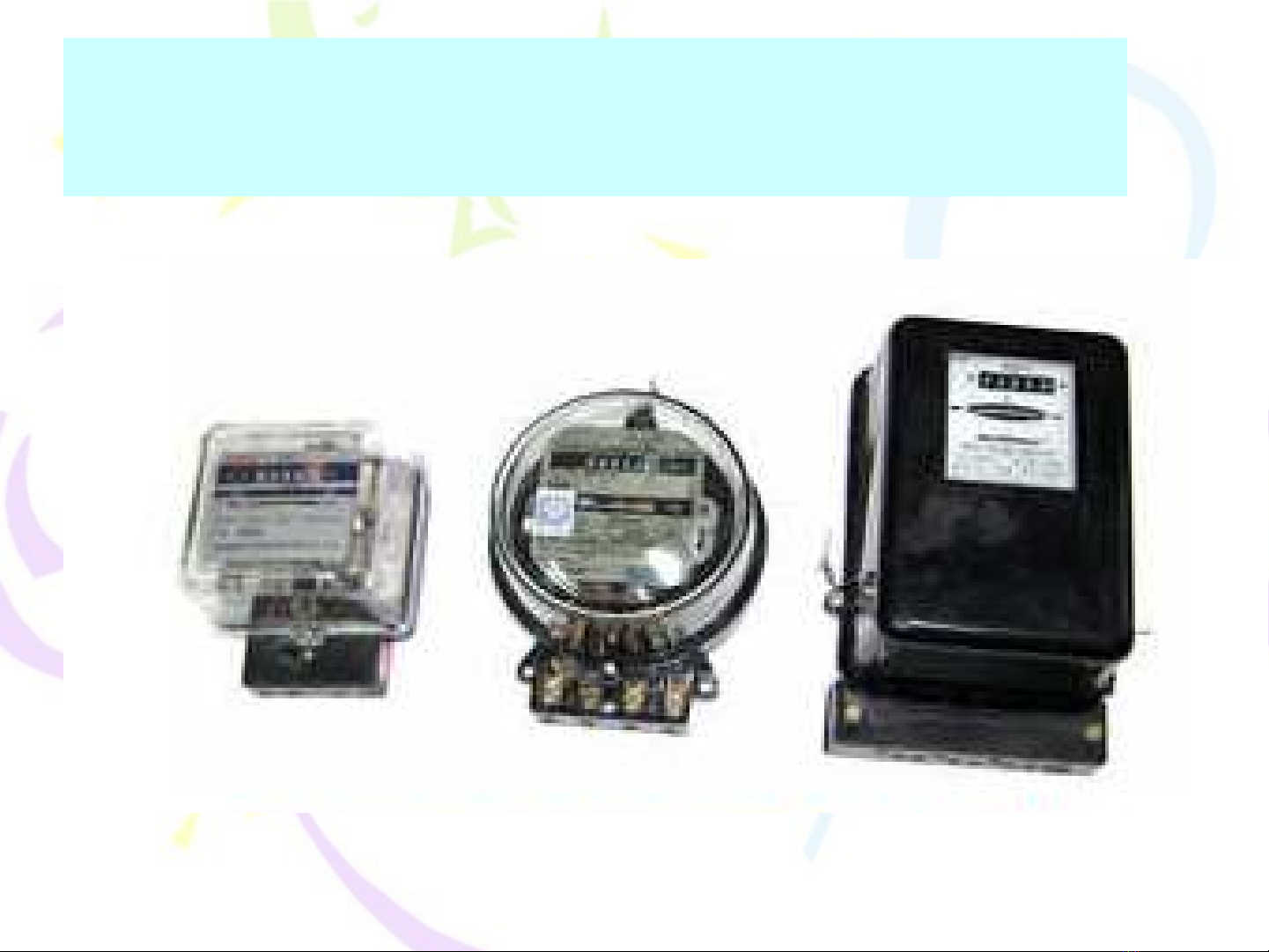

  3. MỘT SỐ LOẠI CƠNG TƠ
  4. 1. CÔNG DỤNG: Công tơ điện dùng để làm gì? Đo dòng điện Đo điện áp X Đo Điện năng tiêu thụ Đo công suất tác dụng
  5. 2. NGUYÊN LÝ CẤU TẠO
  6. Các chức năng của các bộ phận cấu tạo nên công tơ.
  7. 2. NGUYÊN LÝ CẤU TẠO - Công tơ điện một pha gồm: Cuộn điện áp: được mắc song song với phụ tải, cuộn này có số vòng dây nhiều, tiết diện dây nhỏ.
  8. 2. NGUYÊN LÝ CẤU TẠO Cuộn dòng điện: được mắc nối tiếp với phụ tải, cuộn này có số vòng dây ít, tiết diện dây lớn.
  9. 2. NGUYÊN LÝ CẤU TẠO Đĩa nhôm: Được gắn lên trục, tỳ vào trụ có thể quay tự do giữa 2 cuộn dây và quay tự do giữa khe hở của nam châm vĩnh cửu.
  10. 2. NGUYÊN LÝ CẤU TẠO Nam châm vĩnh cửu: là bộ phận tạo ra mômen cản khi đĩa nhôm quay trong từ trường của nó
  11. 2. NGUYÊN LÝ CẤU TẠO Hộp số cơ khí: để hiển thị số vòng quay của đĩa nhôm nó được gắn với trục của đĩa nhôm
  12. SƠ ĐỒ NGUYÊN LÝ CÔNG TƠ ĐIỆN 1 PHA Hộp số cơ khí Cuộn điện áp N Nam châm vĩnh cửu S Cuộn dòng điện Phụ tải tiêu thụ
  13. 2. NGUYÊN LÝ CẤU TẠO Sơ đồ nguyên lý công tơ điện 1 pha Hộp số cơ khí Cuộn điện áp Đĩa nhôm Nam châm N vĩnh cửu S Cuộn dòng điện Phụ tải tiêu thụ
  14. 3. NGUYÊN LÝ LÀM VIỆC 1 2 3 4 5 U L N IU S I I U~ Phụ tải tiêu thụ
  15. 2. NGUYÊN LÝ LÀM VIỆC - Khi có dòng điện I chạy trong phụ tải, qua cuộn dòng tạo ra từ thông I cắt đĩa nhôm tại 2 điểm. - Điện áp U được đặt vào cuộn áp, dòng điện IU chạy trong cuộn áp tạo thành 2 từ thông + U : là từ thông làm việc nó xuyên qua đĩa nhôm + L : Là từ thông không xuyên qua đĩa nhôm mà chỉ chạy khép kín trong mạch từ.
  16. 2. NGUYÊN LÝ LÀM VIỆC - Do tác dụng của 2 từ thông U và I lên đĩa nhôm tạo ra mômen quay làm cho đĩa nhôm quay. - Mq = KqUIcos = Kq.P - Kq là hệ số mô men quay - P là công suất tiêu thụ của tải
  17. 2. NGUYÊN LÝ LÀM VIỆC - Đĩa nhôm quay trong từ trường của nam châm vĩnh cửu nó sẽ bị cản bởi Mômen cản (MC) do từ trường của nam châm vĩnh cửu gây ra - Mômen cản tỷ lệ với tốc độ quay của đĩa nhôm. MC = KC.n - KC: là hệ số mômen cản - n : là tốc độ quay của đĩa nhôm.
  18. 2. NGUYÊN LÝ LÀM VIỆC Khi cân bằng ta có Mq = Mc => Kq.P = Kc.n => n = P Đặt Cp = => n = Cp.P Sau thời gian t thì ta có: => n.t = CP.P.t => N = CP.A
