Cùng tìm hiểu quy trình đo vẽ bản đồ địa chính; lưới khống chế phục vụ đo vẽ bản đồ địa chính; đo vẽ chi tiết – phương pháp toàn đạc;... được trình bày cụ thể trong "Bài giảng Đo vẽ địa chính".

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Đo vẽ địa chính

  1. TRƯỜNG ĐẠI HỌC BÁCH KHOA TP.HCM BỘ MÔN ĐỊA TIN HỌC CBGD: Th.S Nguyễn Tấn Lực
  2. CHƯƠNG 1 QUY TRÌNH ĐO VẼ BẢN ĐỒ ĐỊA CHÍNH 2
  3. CÁC PHƯƠNG PHÁP ĐO VẼ BĐĐC Có 3 phương pháp đo vẽ chủ yếu Phương pháp đo vẽ trực tiếp (toàn đạc, toàn đạc điện tử, GPS) Phương pháp đo vẽ bằng ảnh máy bay kết hợp điều vẽ thực địa Phương pháp biên tập từ bản đồ địa chính, địa hình hiện hữu kết hợp đo bổ sung thực địa Quy trình công nghệ đo vẽ của các phương pháp 3

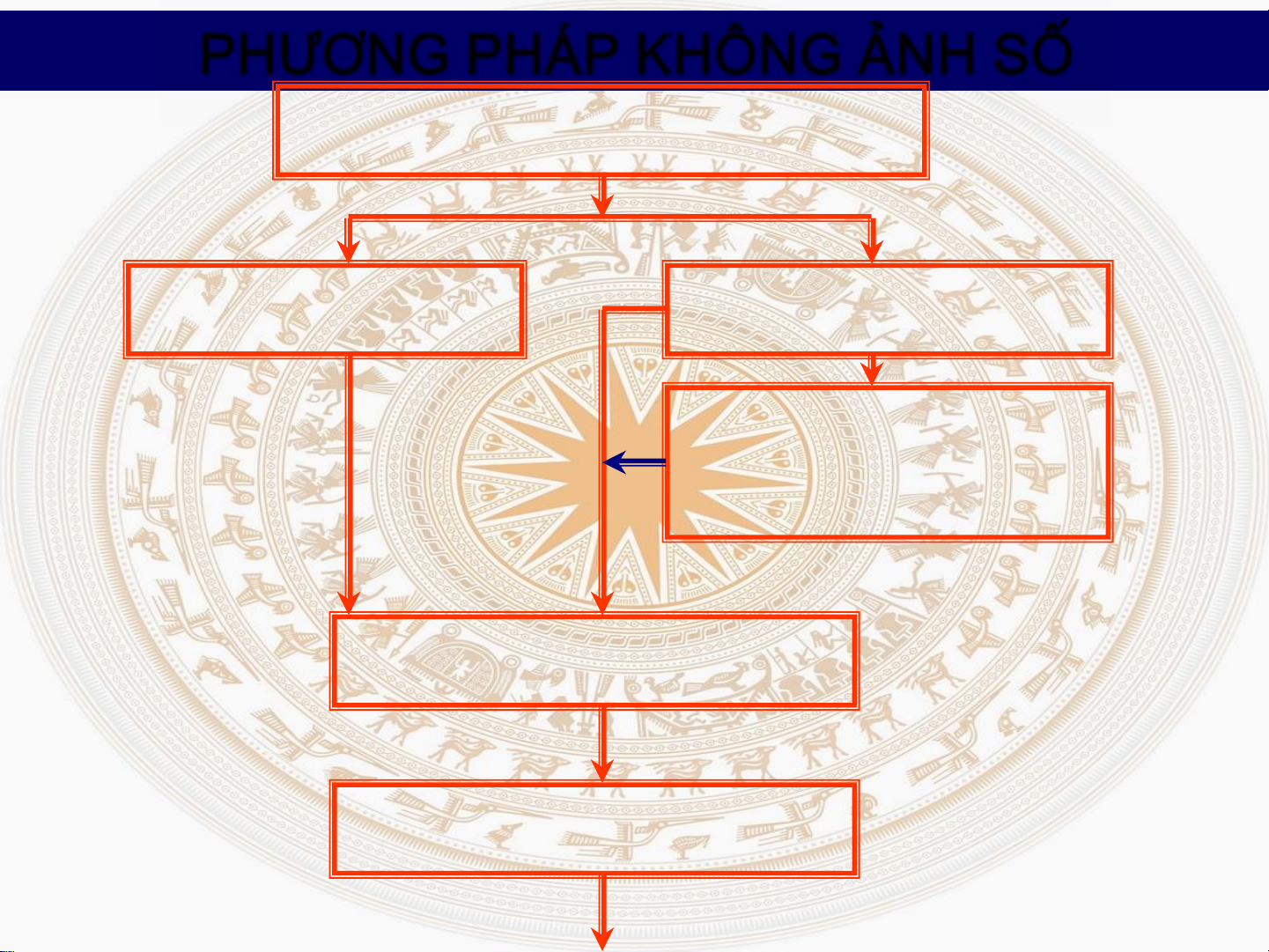

  4. PHƯƠNG PHÁP KHÔNG ẢNH SỐ Luận chứng KT - KT KCA Ng.N Bay chụp ảnh Quét ảnh (ảnh phiên bản cứng) Xây dựng mô hình Tăng dày KCA NN 4

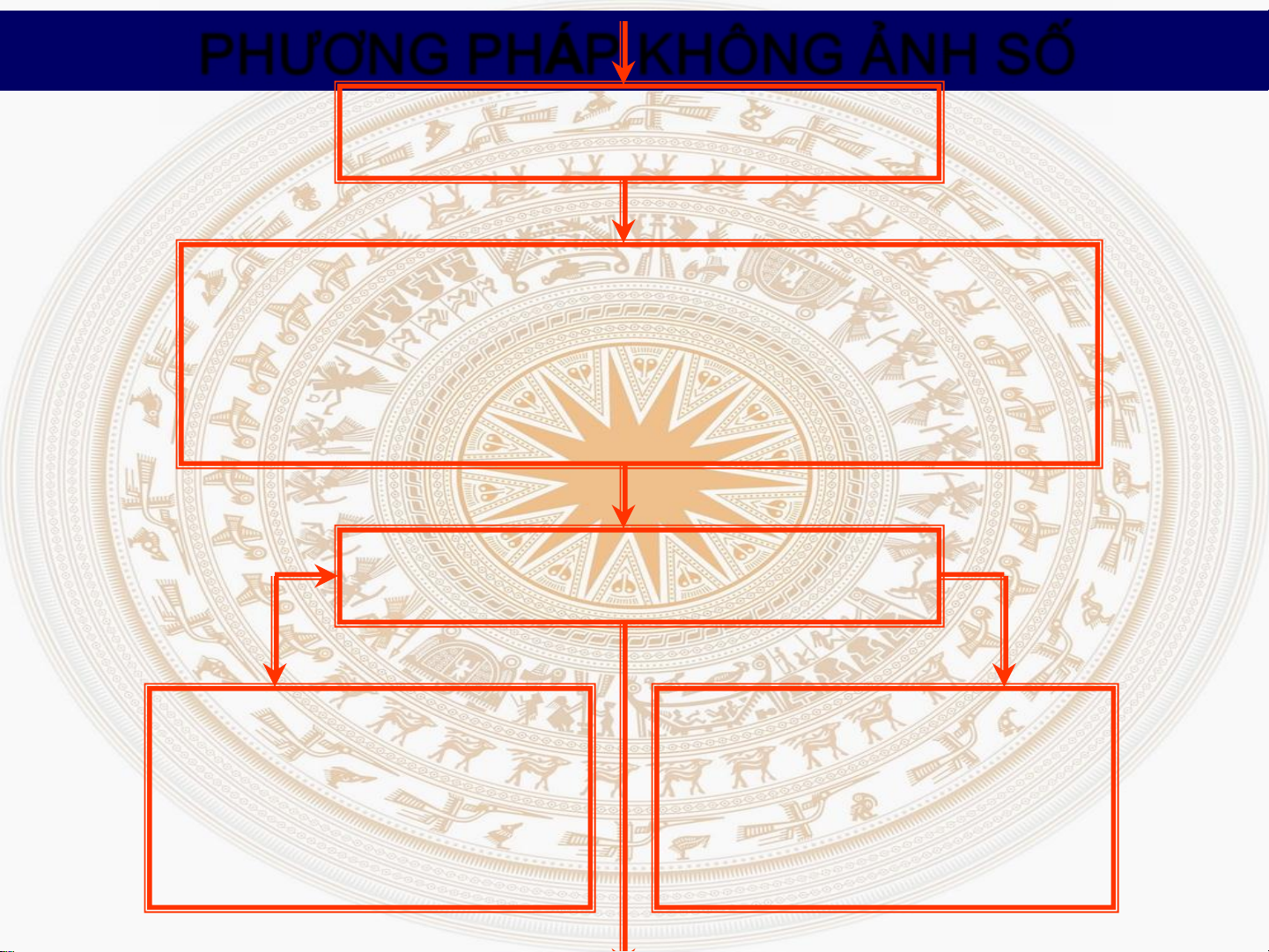

  5. PHƯƠNG PHÁP KHÔNG ẢNH SỐ Nắn, xuất bình đồ ảnh Xác định ranh, điều vẽ bổ sung thực địa. Thu thập thông tin địa giới, ranh giới, mốc giới quy hoạch Số hóa bản đồ gốc Kiểm tra,đối soát, Xuất biên bản bàn chỉnh lý bản đồ giao mốc ranh gốc SDĐ 5
  6. PHƯƠNG PHÁP KHÔNG ẢNH SỐ Biên tập BĐĐC Xuất HSKT Kiểm tra, nghiệm thu sp đo đạc Xuất bản bản đồ Lập bảng thống kê diện tích Đăng ký, cấp mới GCN QSDĐ Bàn giao sp 6
  7. PHƯƠNG PHÁP TOÀN ĐẠC, TĐĐT Luận chứng KT - KT Lưới khống chế Cắm cọc ranh SDĐ Thiết kế lưới Vẽ lược đồ. Thu thập thông tin chủ Thi công lưới SDĐ,loại SDĐ Thu thập địa giới, ranh Xử lý SL quy họach Đo vẽ chi tiết 7
  8. PHƯƠNG PHÁP TOÀN ĐẠC, TĐĐT Biên vẽ bản đồ gốc Kiểm tra,đối soát, Xuất biên bản chỉnh lý bản đồ bàn giao mốc gốc ranh SDĐ Biên tập BĐĐC Xuất HSKT Kiểm tra, nghiệm thu sp đo đạc 8
  9. PHƯƠNG PHÁP TOÀN ĐẠC, TĐĐT Xuất bản bản đồ Lập bảng thống kê diện tích Đăng ký, cấp mới GCN QSDĐ Bàn giao sp 9
  10. ĐẶC ĐIỂM CÁC PHƯƠNG PHÁP ĐO VẼ BĐĐC Đặc điểm các phương pháp Đối với phương pháp đo trực tiếp Do tiếp xúc trực tiếp với địa vật trong quá trình đo nên khả năng nhận dạng, quan sát đối tượng đo dễ dàng Sản phẩm cho độ chính xác ở mức cao Phụ thuộc vào khả năng thông hướng ở thực địa Phụ thuộc vào tình hình thời tiết và đặc điểm khu đo nên mất nhiều thời gian đo vẽ ở thực địa Phù hợp khi thành lập bản đồ TL 1/200 – 1/2000 10
  11. Đặc điểm các phương pháp Đối với phương pháp không ảnh Do quan sát từ ảnh nên tính chất các đối tượng đo vẽ có tính khách quan Quá trình đo vẽ nhanh, có tính thời sự cao Có thể đo vẽ ở mọi đặc điểm địa hình, không phụ thuộc điều kiện thời tiết Độ chính xác của phương pháp chưa thể đo đạc BĐĐC TL 1/200 – 1/1000 Phù hợp thành lập BĐĐC TL 1/2000 – 1/10000 11
  12. CHƯƠNG 2 LƯỚI KHỐNG CHẾ PHỤC VỤ ĐO VẼ BĐĐC 12
  13. LƯỚI KC ĐCCS MẬT ĐỘ ĐiỂM Mật độ điểm ĐCCS ước tính dựa theo mật độ điểm KC nhà nước cho khu đo PP đo trực tiếp - TL 1:5000 – 1:10000: 20-30 km2 / 1 điểm - TL 1:200 – 1:2000: 10 – 15 km2 / 1 điểm - Khu đô thị, CN, đất có giá trị kinh tế cao: 5 – 10 km2 / 1 điểm
  14. LƯỚI KC ĐCCS MẬT ĐỘ ĐiỂM PP đo ảnh hàng không 20 – 30 km2 / 1 điểm không phụ thuộc TL bản đồ PP ĐO ĐẠC Sử dụng công nghệ GPS ĐỒ HÌNH LƯỚI Mạng tam giác; chuỗi tam giác, đa giác
  15. LƯỚI KC ĐCCS
  16. LƯỚI KC ĐCCS
  17. LƯỚI KC ĐCCS c. đồ hình lưới đa giác
  18. LƯỚI KC ĐCCS TÊN ĐiỂM ĐCCS Tên điểm ĐCCS gồm 6 chữ số: ABCDEF A: phụ thuộc tờ bđđh TL1/106 chứa điểm ĐCCS F-48: 0 E-48: 2 D-48: 4 C-48: 6 D-49: 8
  19. LƯỚI KC ĐCCS TÊN ĐiỂM ĐCCS BC: phụ thuộc STT tờ bđđh TL1/100.000 chứa điểm ĐCCS BC = 01  96 D: 4 EF: STT điểm KC : 01  nn
  20. LƯỚI KC ĐCCS PP ĐO ĐẠC Hiện nay hầu như chỉ sử dụng pp đo GPS CHỈ TIÊU KỸ THUẬT Chiều dài cạnh: 3 – 5 km; khu vực đô thị: 1,5 – 3 km, không nhỏ hơn 1 km Lưới phải đo nối với tối thiểu 3 điểm hạng cao (I, II) Sstp tương đối cạnh sau bình sai  1/100.000 Sstp tương hỗ   7cm
