BỂ CHỨA CHẤT LỎNG
CHƯƠNG 4
Phân loại
vTheo biện pháp thi công: toàn khối, lắp
ghép, bán lắp ghép
vTheo hình dạng: tròn vuông đa giác

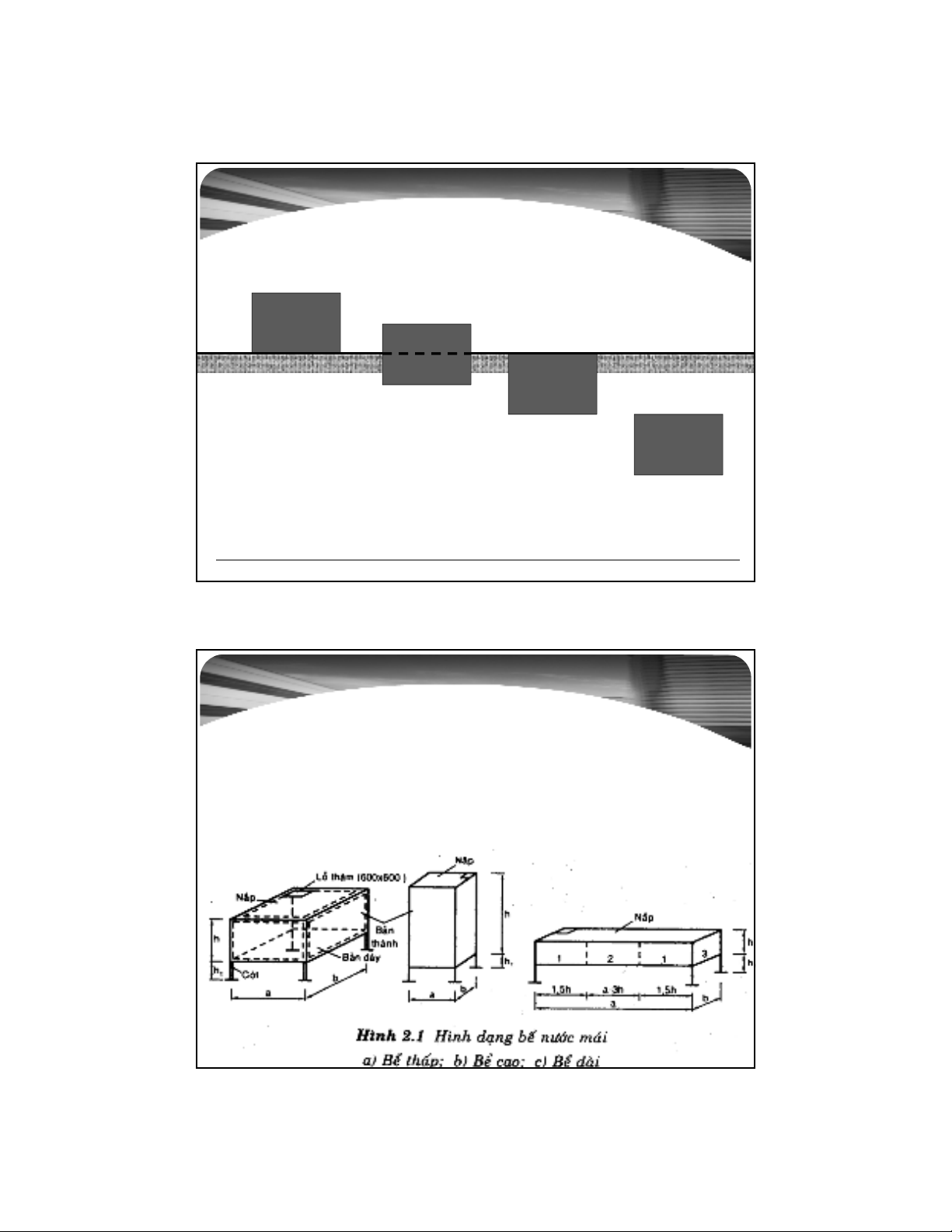

vTheo cao trình: đài nước, bể nổi, bể nửa nổi,
bể chìm.
vTheo vật liệu chế tạo: composite, BTCT, bê
tông gạch, thép, thép không gỉ
1
2

4/26/2020
2
Bể dạng hình chữ nhật
h
a
h1
h2 h
h
h3
ab c d
BỂ CHỨA NƯỚC TRÊN MÁI
vBể thấp: a/b ≤3, h≤2a
vBể cao khi: a/b≤3, h>2a
vBể dài khi a/b>3, h≤2a
3
4

4/26/2020
3
Nắp thăm
Lỗ thăm
Cốt thép gia cương
j>8
Lỗ thăm (600x600)
Bản nắp
Bản nắp
Tính giống bản nắp của bể nước mái, chỉ khác
tải trọng tác dụng cho từng trường hợp:
vBể nổi, nửa nổi tải trọng gồm: trọng lượng
bản thân các lớp cấu tạo bản nắp và hoạt tải
sửa chữa
vBể chìm ngang mặt đất tải trọng gồm: trọng
lượng bản thân có lớp cấu tạo bản nắp và
hoạt tải sửa chữa
vBể chìm sâu: trọng lượng bản thân có lớp
cấu tạo bản nắp, trọng lượng lớp đất trên
bản nắp và tải trọng phụ.
5
6

4/26/2020
4
Tải trọng tác dụng
vTrọng lượng bản thân cấu kiện và thiết bị
vÁp lực chất lỏng trong bể
vÁp lực đất chủ động
vÁp lực đẩy nổi do nước ngầm
vTrọng lượng đất đắp trên nắp
vTải trọng do người, xe
vTải trọng do gió
Các thành phần của bể chứa chất lỏng
vNền đáy: gia cố để chịu lực phụ bản đáy, phân bố lực
tác dụng xuống mặt đất đồng đều.
vCọc: được sử dụng trong trường hợp nền đất yếu có
khả năng gây sụt lún, nghiêng công trình.
vMóng: bộ phận chịu lực chính của công trình
vBản đáy
vCột
vDầm nắp: thường có hoặc không có, được bố trí nhằm
mục đích liên kết cốt thép bản nắp vào bản thành.
vBản thành
vBản nắp
vCầu thang, hành lang công tác
vNắp thăm
vDầm đáy
vỐng xả kiệt, ống thông hơi
vSơn chống thấm
7
8

4/26/2020
5
Yêu cầu bể chứa nước
vBT có độ đặc chắc để chống nứt và chống
thấm.
vBể chứa nước thải chưa được xử lý: cần tuân
thủ theo yêu cầu chống ăn mòn BT.
vBể chứa phải có nắp thăm để bảo trì sửa
chữa, kiểm tra
vBể chứa phải có cầu thang, hàng lang công
tác ở trong và ngoài bể.
vBể chứa phải có đường xả đáy và ống thông
hơi.
Dầm nắp
vTính tương tự bể nước mái
