CHƢƠNG VII
MÁY GIA CÔNG ĐÁ .
§1.Khái niệm và phân loại .

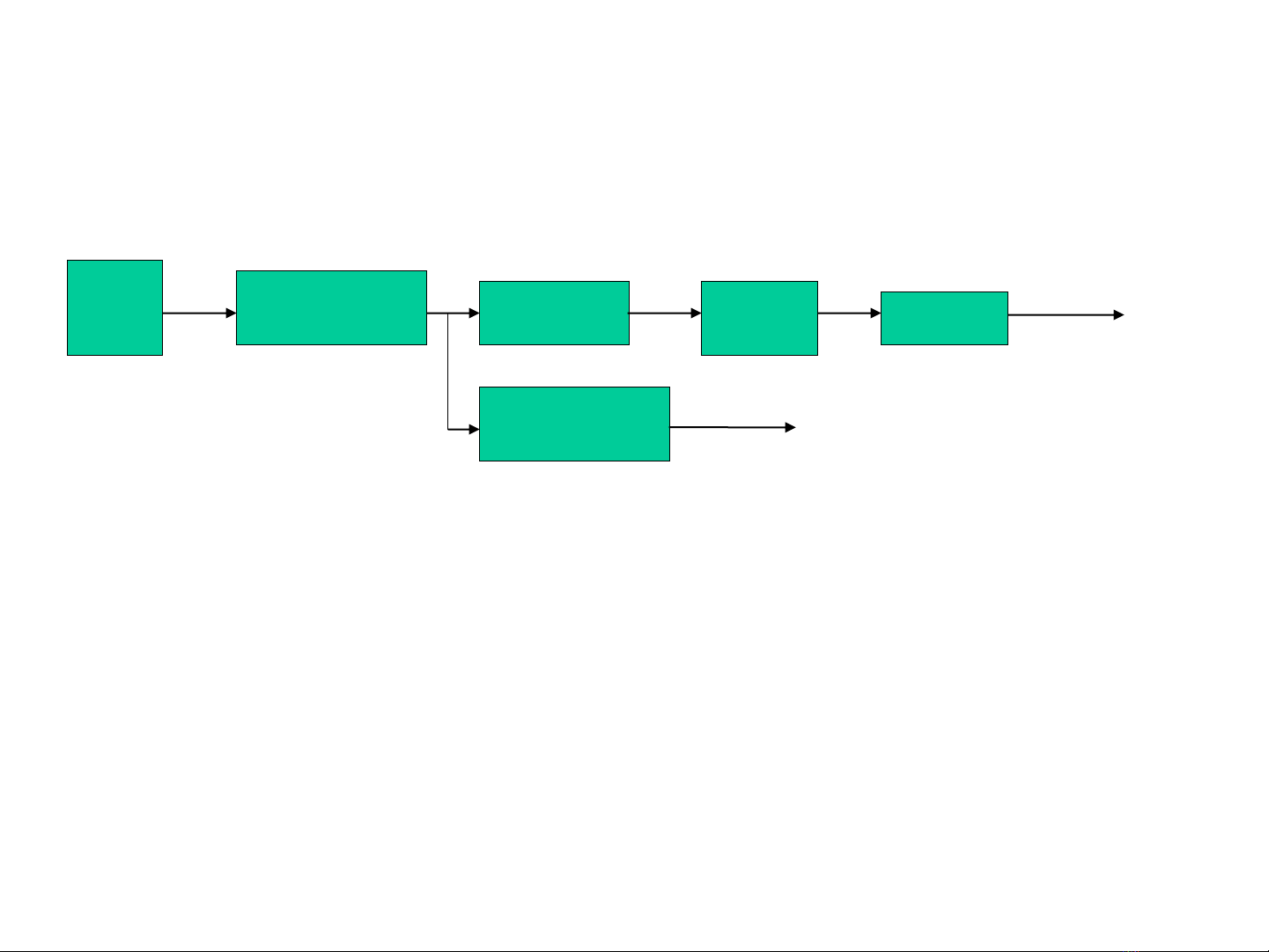

Sơ đồ khối công tác khai thác và gia công đá .
Khai
thác V.chuyển Nghiền Sàng Rửa
Nhà máy
Phân loại :
Theo công dụng :
+ Máy nghiền đá .
+Máy sàng đá .
+Máy rửa đá .
+Máy vận chuyển.
+Máy cưa xẻ đá ,..
.
§2. MÁY NGHIỀN ĐÁ .
Biến đá to thành đá nhỏ .
2.1.Các phƣơng pháp phá vỡ đá .

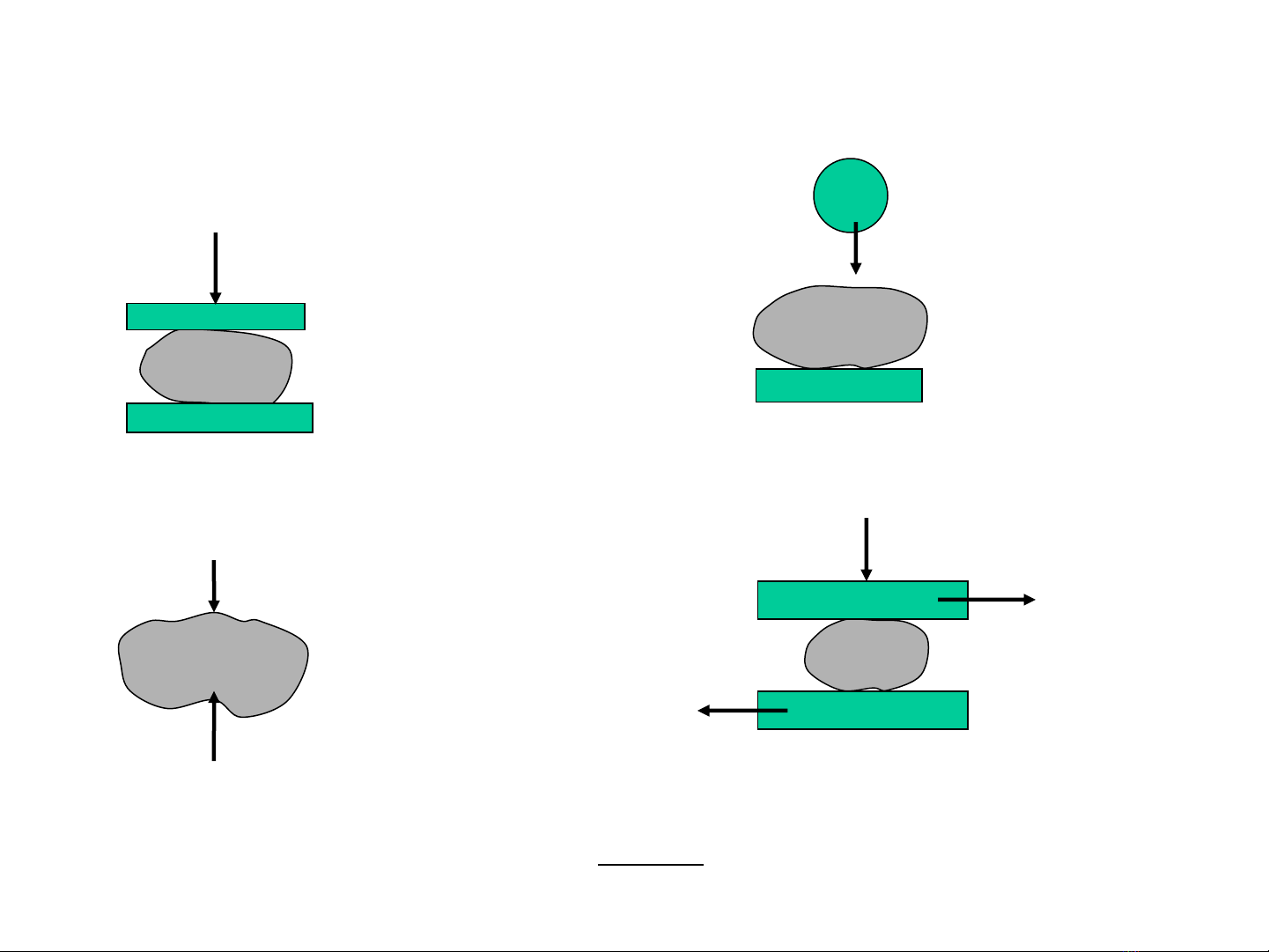

a.Phương pháp ép vỡ :
P
b.Phương pháp đập vỡ
c.Phương pháp chẻ vỡ d.Phương pháp xiết vỡ
d. Phương pháp uốn vỡ
Khái niệm về độ nghiền i = Dmax
dmax
Dmax ,dmax – kích thước lớn
nhất của viên đá trước khi
nghiền và sau khi nghiền.

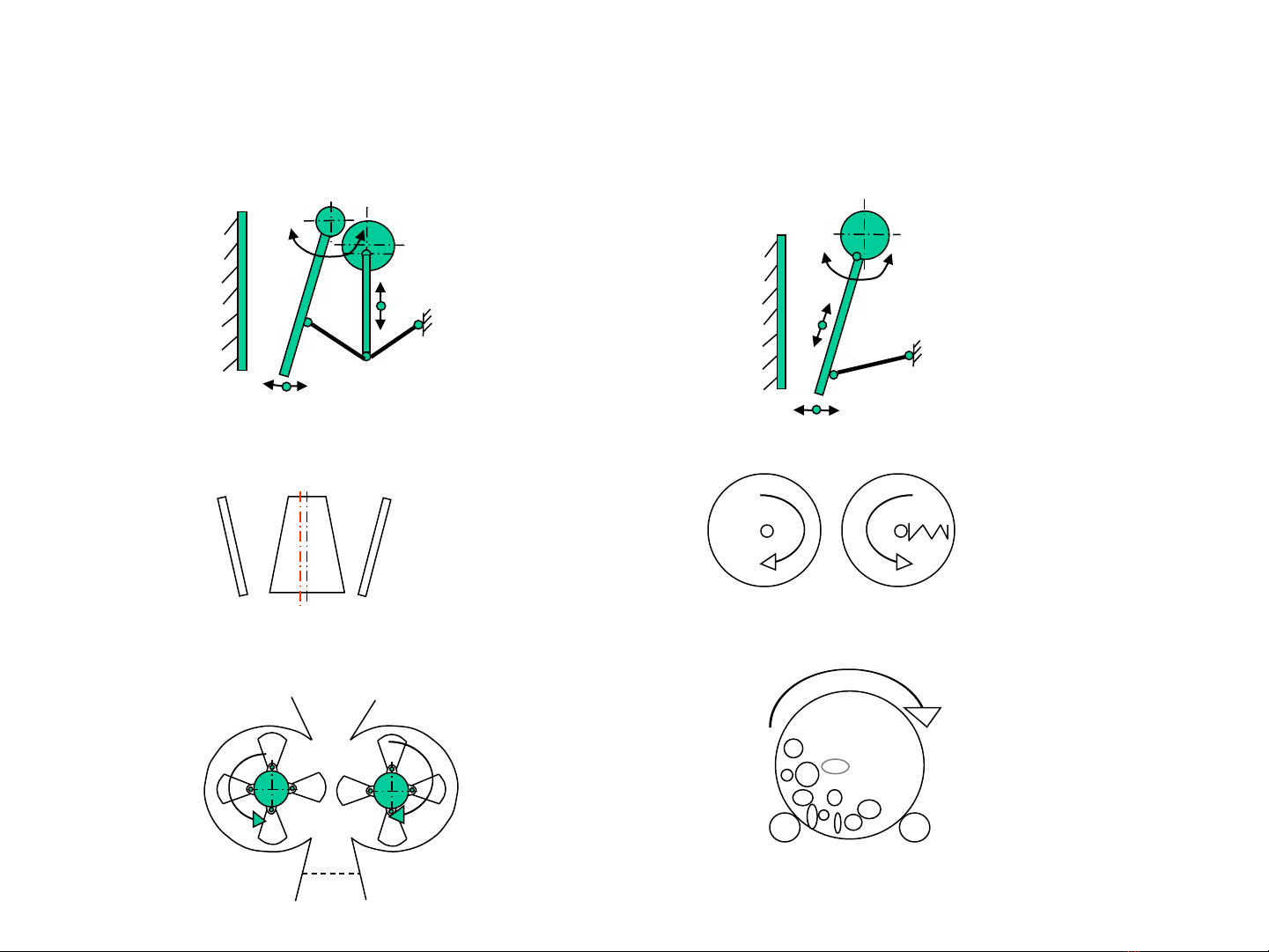

2.2.Phân loại máy nghiền .
Theo cấu tạo và nguyên lý làm việc :
a.Máy nghiền má
+Máy nghiền má đơn giản .
+Máy nghiền má phức tạp .
b.Máy nghiền nón . c.Máy nghiền trục
d.Máy nghiền búa . e.Máy nghiền bi
2.3.Sơ đồ cấu tạo và nguyên lý làm việc của máy nghiền má .

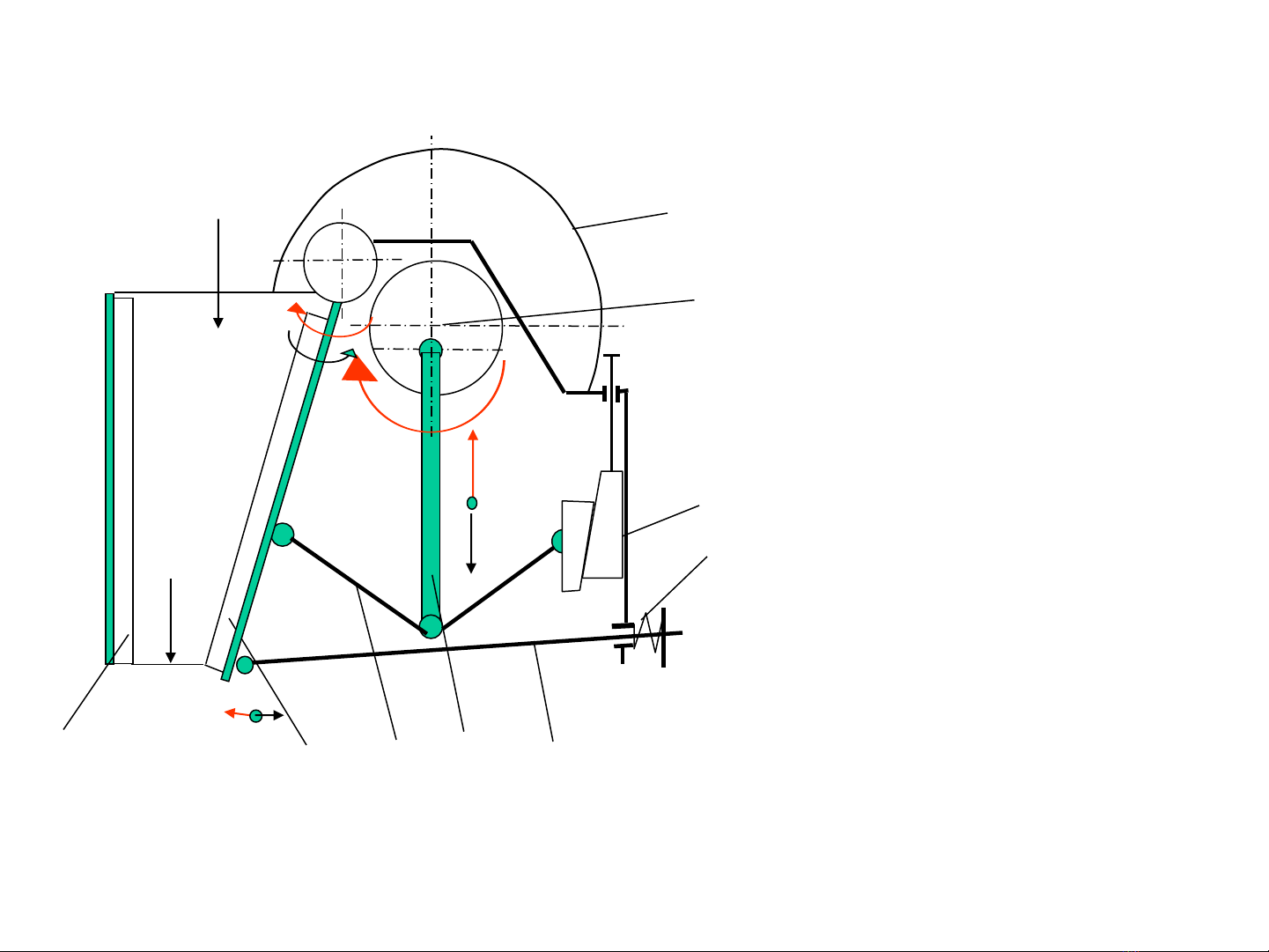

a/.Máy nghiền má chuyển động lắc đơn giản
2 3 5
6
8
1.Má cố định
2.Má động
3.Thanh truyền
4.Tay biên
5.Thanh kéo
6.Chêm hình thang
7.Trục lệch tâm
8 Bánh đà (tích lũy năng lượng ở
hành trình xả đá và cung cấp năng
lượng ở hành trình nghiền đá)
9. Lò xo
4
7
1
9
Nguyên lý làm việc :Máy làm việc
theo chu kỳ
- Khi trục lệch tâm số 7 quay được nửa vòng
đầu tiên thì tay biên 4 đi lên thông qua 3 =>má
động 2 chuyển động lắc đi vào để nghiền đá
- Khi trục lệch tâm số 7 quay được nửa vòng tiếp theo thì tay biên 4 đi xuống thông
qua thanh truyền 3 =>má động 2 chuyển động lắc đi ra để xả đá

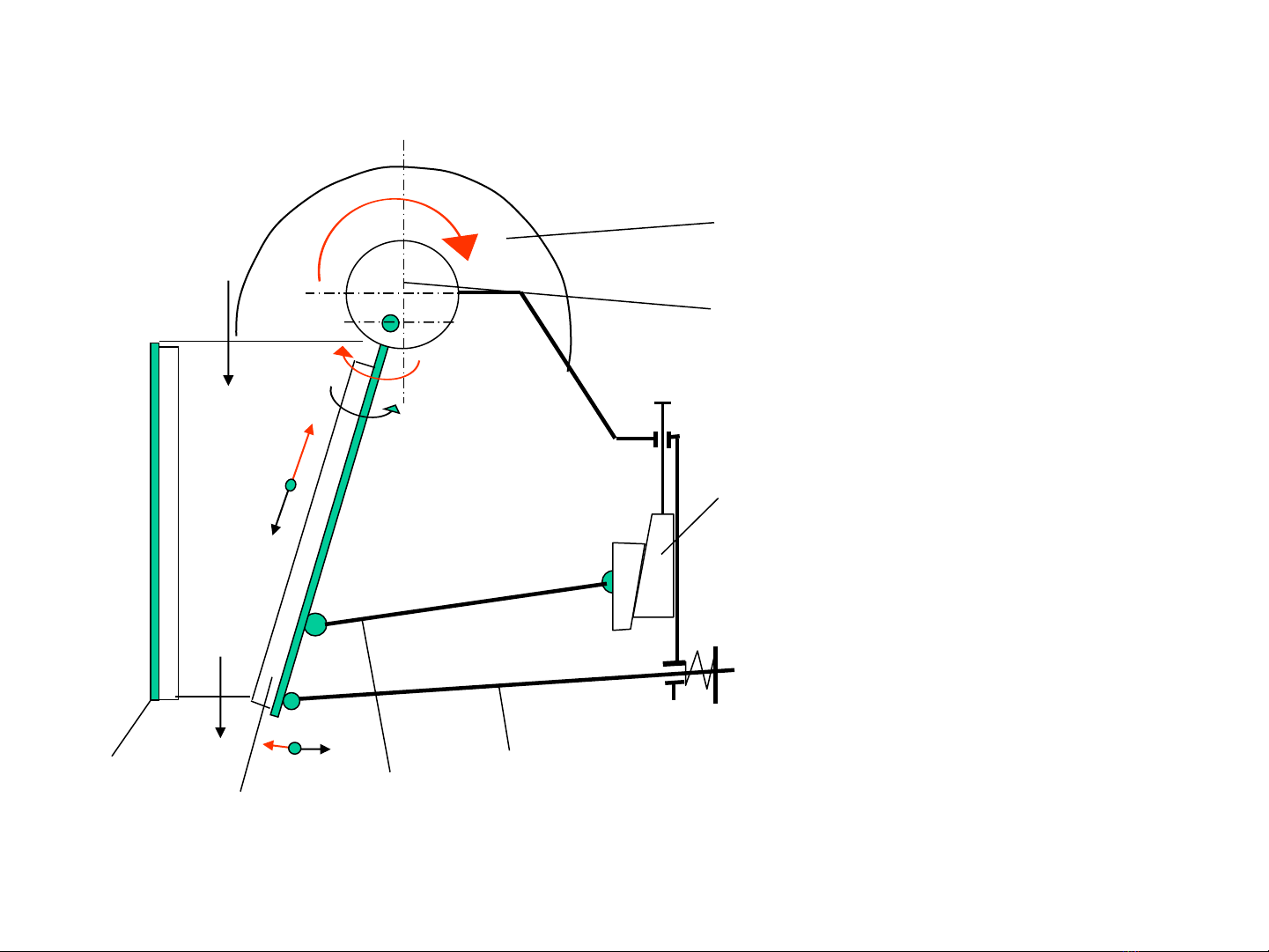

b/.Máy nghiền má chuyển động lắc phức tạp
1
2 3 4
7
1.Má cố định
2.Má động
3.Thanh đẩy
4.Thanh kéo
5.Chêm hình thang
6.Trục lệch tâm
7.Bánh đà
Nguyên lý làm việc:
Máy làm việc theo chu kỳ
6
5 - Chuyển động quay từ động cơ
thông qua hệ truyền lực sẽ làm
cho trục lệch tâm số 6 quay
- Khi trục lệch tâm số 6 quay được
nửa vòng đầu tiên thì má động 2
chuyển động lắc đi vào đồng thời
được nâng lên dọc theo bề mặt của
má để nghiền đá
- Khi trục lệch tâm số 6 quay được nửa vòng tiếp theo thì
má động 2 chuyển động lắc đi ra đồng thời được hạ xuống
dọc theo bề mặt của má để xả đá
