Môn học: Đo lường điện L Bài 2 -Đ Các cơ cấu đo lường điện cơ bản M LT ôn Mai Quốc Khánh Khoa Vô tuyến điện tử m Học viện KTQS ộ B © Mai Quốc Khánh - 04/2010 1/28
Nội dung L -Đ Nguyên lý hoạt động của CCĐ M   Cơ cấu đo từ điện LT  Cơ cấu đo điện từ  Cơ cấu đo điện động ôn  Cơ cấu đo tĩnh điện  Đo dòng điện và điện áp sử dụng cơ cấu đo m ộ B © Mai Quốc Khánh - 04/2010 2/28
Vị trí của CCĐ trong dụng cụ đo đánh giá trực tiếp L -Đ α = f(Y) Y M Mạch Cơ cấu Thiết bị X đo đo chỉ thị (I, U) LT  Mạch đo: biến đổi đại lượng X thành đại lượng điện Y (dòng điện hoặc điện áp) ôn  Cơ cấu đo: chuyển đổi đại lượng điện thành chuyển dịch cơ học (sự thay đổi vị trí của phần động so với m phần tĩnh)  Thiết bị chỉ thị: phản ánh độ lớn của đại lượng đo ộ thông qua chỉ số trên thang đo B © Mai Quốc Khánh - 04/2010 3/28
Nguyên lý hoạt động của CCĐ L Biến đổi liên tục điện năng thành cơ năng làm quay phần -Đ  động của nó. Trong quá trình quay lực sinh công cơ học, một phần thắng lực ma sát, một phần làm biến đổi thế M năng phần động LT I (hoặc U)  Wđtt  F  Mq  α dWdtt  Mô men quay M q = dα ôn  Mô men phản kháng M pk = D.α m  Phương trình cân bằng mô men M q = M pk 1 dWdtt ộ  Phương trình thang đo α = D dα B 4/28 © Mai Quốc Khánh - 04/2010
C¬ cÊu ®o tõ điện L -Đ  Là CCĐ mà mô mem quay M sinh ra do tương tác giữa LT từ trường của nam châm ôn vĩnh cửu với từ trường của khung dây có dòng điện chạy qua m ộ B © Mai Quốc Khánh - 04/2010 5/30
Cơ cấu đo từ điện L Phần tĩnh: -Đ  Nam châm vĩnh cửu M  Hai má cực từ  Lõi sắt từ LT Trong khe từ có từ trường đồng nhất hướng tâm Phần động: ôn  Khung dây  Kim chỉ thị m  Lò so phản kháng  Đối trọng ộ B © Mai Quốc Khánh - 04/2010 6/28
C¬ cÊu ®o tõ ®iÖn L B -Cảm ứng từ -Đ  T¹i thêi ®iÓm c©n b»ng m« men: n - số vòng của M khung dây Mq = D.α M pk ⇔ B.S .n.I = LT  Phương trình thang đo: ôn S - diện tích khung dây B.S .n D – hệ số lò so =α = .I S0 .I phản kháng D m So - độ nhạy ộ của CCĐ B © Mai Quốc Khánh - 04/2010 7/30

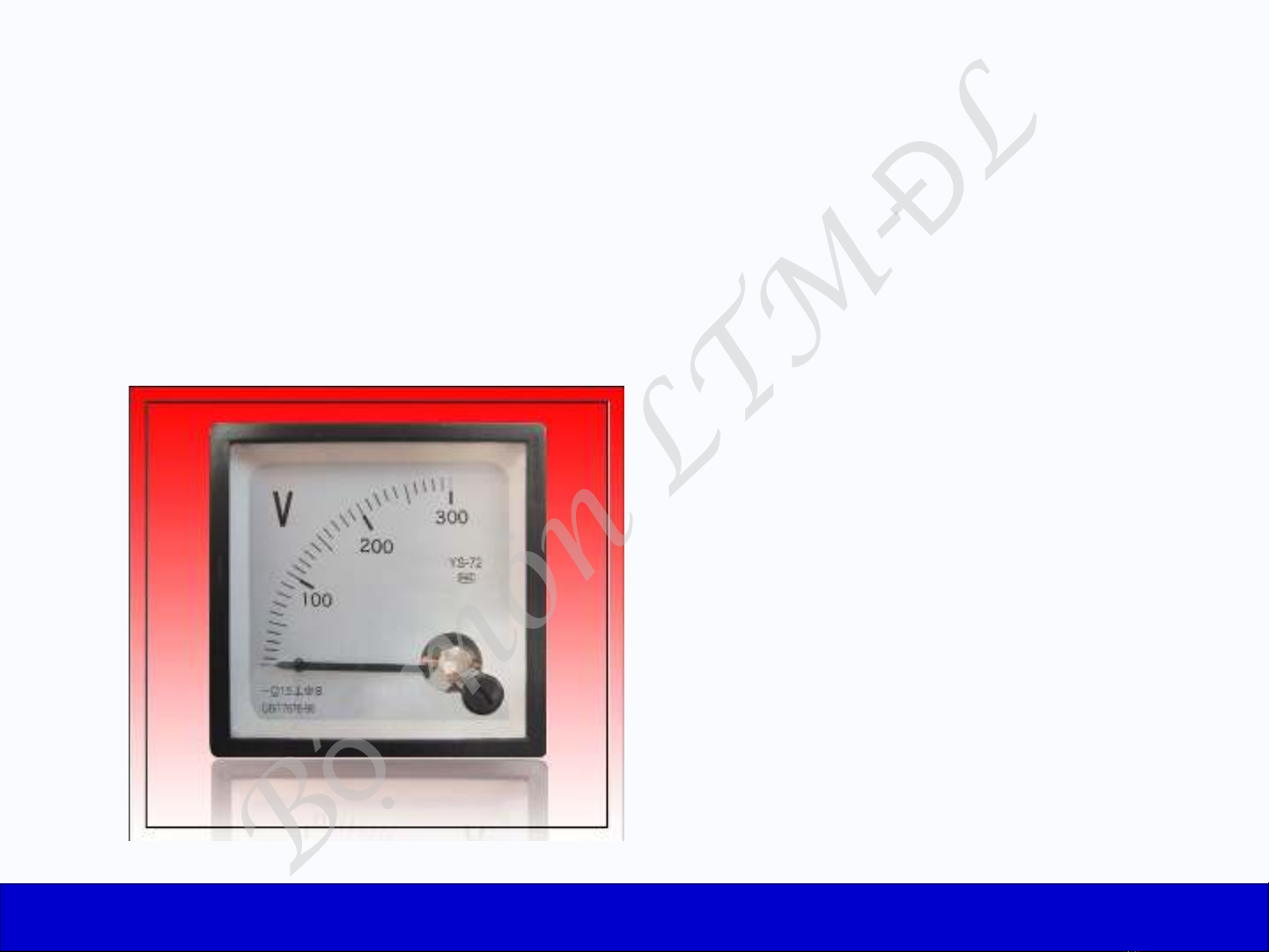

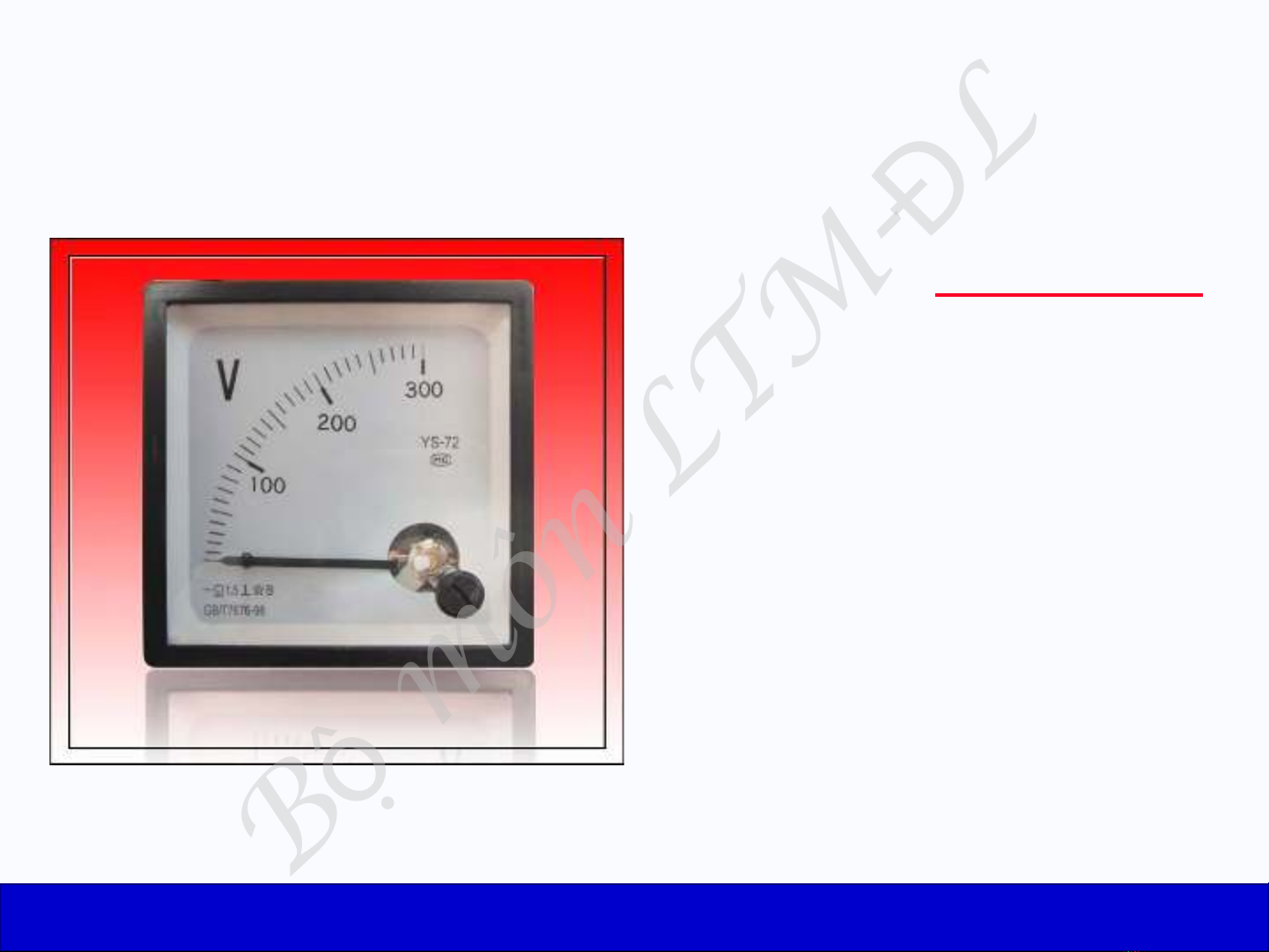

Cơ cấu đo từ điện L -Đ Đặc điểm: M   Chỉ đo ở mạch một chiều LT  Thang đo tuyến tính  Công suất tiêu thụ nhỏ  Chịu quá tải kém ôn  Cấu tạo phức tạp  Ứng dụng: chế tạo ampemét, vônmét, dùng làm thiết m bị chỉ thị cho các vônmét điện tử và cầu đo ộ CCĐ từ điện Volmet và ampemet từ điện B © Mai Quốc Khánh - 04/2010 8/28
C¬ cÊu ®o điện tõ L -Đ  Là CCĐ mà mô mem quay M sinh ra do tương tác giữa LT từ trường của cuộn dây ôn (phần tĩnh) có dòng điện chạy qua với phần tử làm bằng vật liệu sắt từ (phần m động) ộ B © Mai Quốc Khánh - 04/2010 9/30
Cơ cấu đo điện từ L -Đ M LT ôn m ộ B © Mai Quốc Khánh - 04/2010 10/28
C¬ cÊu đo ®iÖn từ L -Đ T¹i thêi ®iÓm c©n b»ng m« men: M q = 1 dL 2  M pk ⇔ D.α I = 2 dα M 1 dL 2 =  Phương trình thang đo: α = I S 0 .I 2 2 D dα LT  Đặc điểm:  Đo ở cả mạch một chiều và xoay chiều ôn  Thang đo phi tuyến  Cấu tạo đơn giản m  Chịu quá tải tốt  Ứng dụng: chế tạo ampe mét, vôn mét ộ B © Mai Quốc Khánh - 04/2010 11/30
C¬ cÊu ®o điện động L -Đ Là CCĐ mà mô mem quay sinh ra do tương tác giữa M  từ trường của các cuộn dây (động và tĩnh) khi có dòng LT điện chạy qua ôn m ộ B © Mai Quốc Khánh - 04/2010 12/30
Cơ cấu đo điện động L -Đ M LT ôn m ộ B Electrodynamometer © Mai Quốc Khánh - 04/2010 13/28
M12 - hỗ Cơ cấu đo điện động cảm giữa 2 L cuộn dây -Đ  Với dòng điện một chiều, tại thời điểm cân bằng mô men dM 12 Hàm của M M q =⇔M pk D.α I1 I 2 = góc quay α dα  Phương trình thang đo: LT 1 = α = f (α ) I1 I 2 S0 .I1 I 2 D Với dòng điện xoay chiều, tại thời điểm cân bằng mô men  ôn M pk ⇔ f (α ) I1 I 2 cos ϕ = M qtb = D.α m  Phương trình thang đo: φ - góc lệch pha 1 giữa 2 ộ =α = f (α ) cos ϕ I1 I 2 S0 .I1 I 2 dòng điện B D © Mai Quốc Khánh - 04/2010 14/28
C¬ cÊu đo ®iÖn động L -Đ  Đặc điểm:  Đo ở cả dòng một chiều và xoay chiều M  Thang đo phi tuyến LT  Cấu tạo đơn giản  Ứng dụng: chế tạo ampe mét, vôn mét, pha mét, tần mét, oát mét ôn m ộ B © Mai Quốc Khánh - 04/2010 15/30
C¬ cÊu ®o tĩnh điện L -Đ Là CCĐ mà mô mem quay sinh ra do tương tác giữa hai M  hoặc một số vật tích điện LT ôn m ộ B © Mai Quốc Khánh - 04/2010 16/30
Cơ cấu đo tĩnh điện L -Đ C – điện dung giữa 2 cực M 1 dC 2 D.α LT  T¹i thêi ®iÓm c©n b»ng m« men: M q = M pk ⇔ U = 2 dα ôn  Phương trình thang đo: m 1 dC 2 =α = U S0 .U 2 U – điện áp 2 D dα giữa 2 cực ộ B © Mai Quốc Khánh - 04/2010 17/28
Cơ cấu đo tĩnh điện L -Đ Đặc điểm: M   Đo ở cả mạch một chiều và xoay chiều  Thang đo phi tuyến LT  Trở kháng vào lớn, năng lượng tiêu thụ nhỏ, dải tần rộng ôn  Độ nhạy thấp  Ứng dụng: chế tạo vônmét m ộ B © Mai Quốc Khánh - 04/2010 18/28
Đo dòng điện một chiều L -Đ  Các cơ cấu đo từ điện, điện từ và điện động có M thể đo dòng một chiều trực tiếp  ampe mét một chiều LT  Để đo các dòng điện lớn, cần mở rộng thang đo  Phương pháp mở rộng thang đo dòng điện một ôn chiều là dùng điện trở shunt mắc song song với CCĐ m ộ B © Mai Quốc Khánh - 04/2010 19/28
Mở rộng thang đo dòng điện L -Đ M LT ôn m  Rm – điện trở trong của CCĐ Imax – dòng điện tối đa của CCĐ ộ  It – dòng điện tối đa của thang đo B  © Mai Quốc Khánh - 04/2010 20/28
