Chương 2 BỘ PHẬN MANG TẢI
Phân loại Móc  Bộ phận mang tải vạn năng, có thể sử dụng cho vật liệu bất kỳ. Cặp giữ  Bộ phận mang tải chuyên dùng với vật liệu khối. Thường sử dụng với loại vật liệu có hình dáng và kích thước nhất định. Gầu ngoạm  Bộ phận mang tải chuyên dùng với vật liệu rời. 22

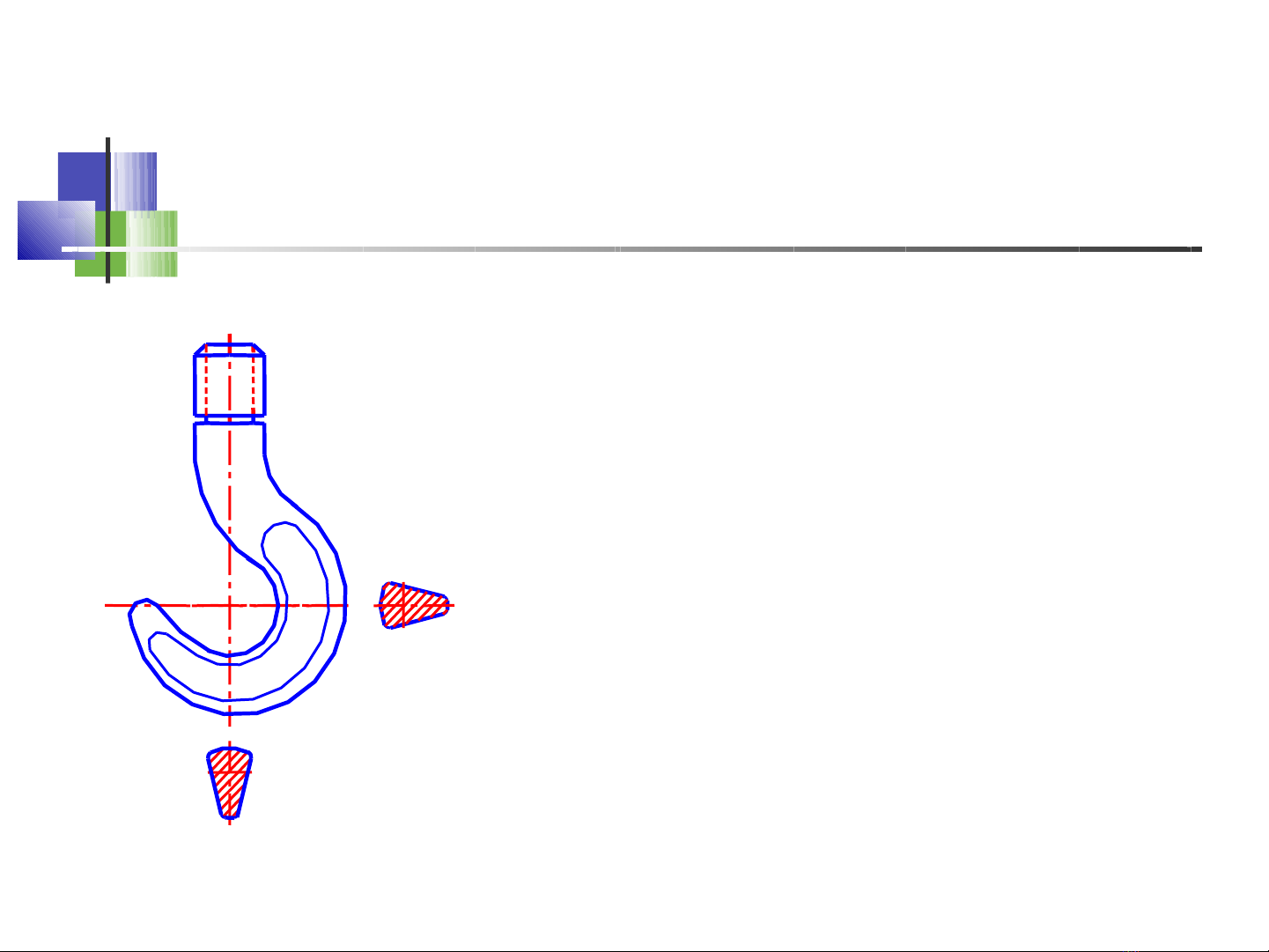

2.1. Móc Vật liệu: thép ít cácbon, thường dung thép 20. Phương pháp chế tạo móc: Rèn  Dập  Đúc  Móc đơn: khi trọng Móc 2 ngạnh: khi   tải nhỏ và vừa trọng tải vừa và lớn 23

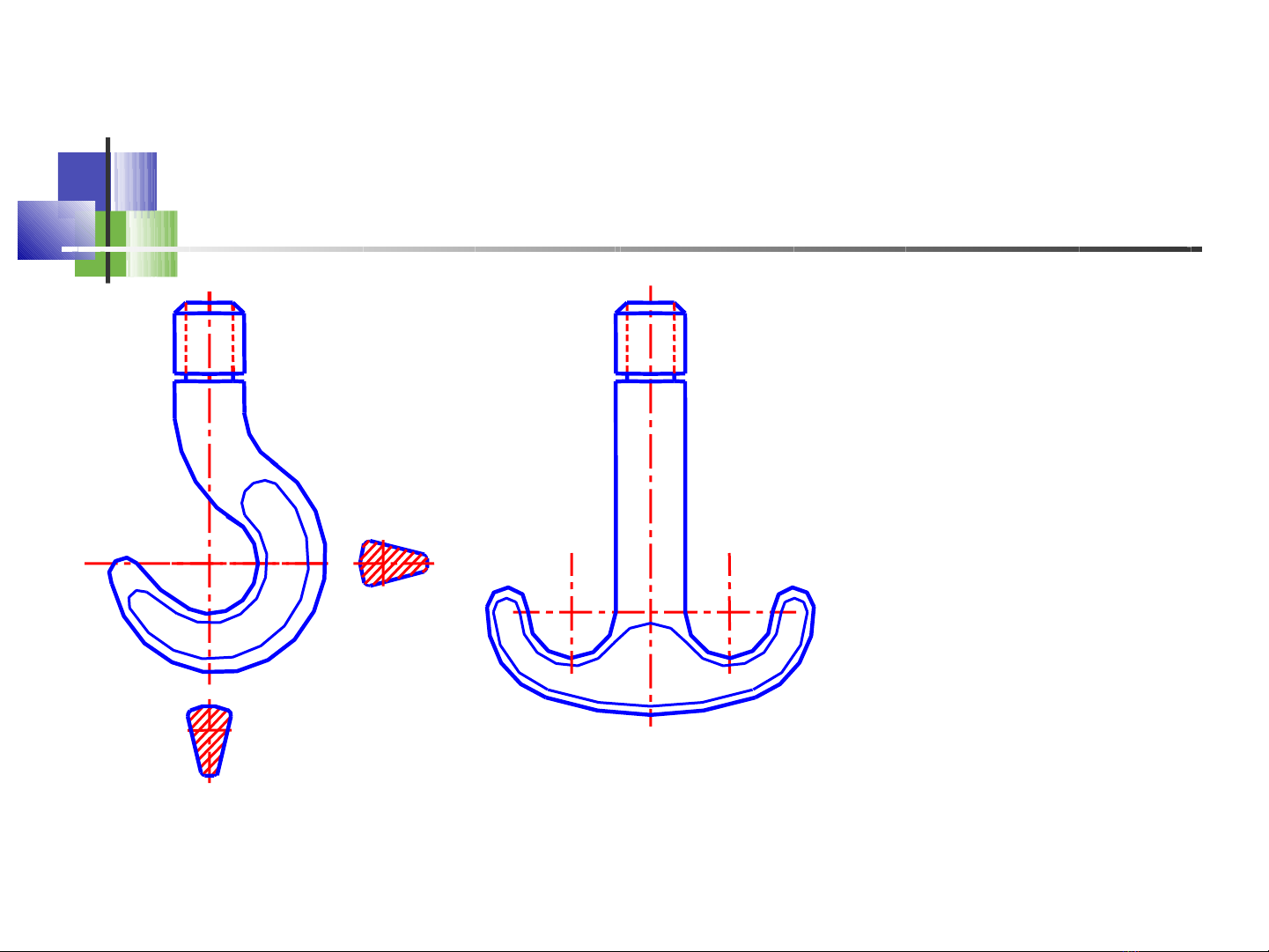

Móc tiêu chuẩn Tiết diện thân móc có dạng hình thang cong: đảm bảo độ bền đều, cuống khối lượng nhỏ nhất. móc Không cần tính móc tiêu chuẩn, chỉ cần chọn theo đúng trọng tải. Với móc không tiêu chuẩn cần kiểm nghiệm về độ bền tại các tiết diện thân nguy hiểm: cuống móc và 2 tiết diện móc trên thân móc. 24

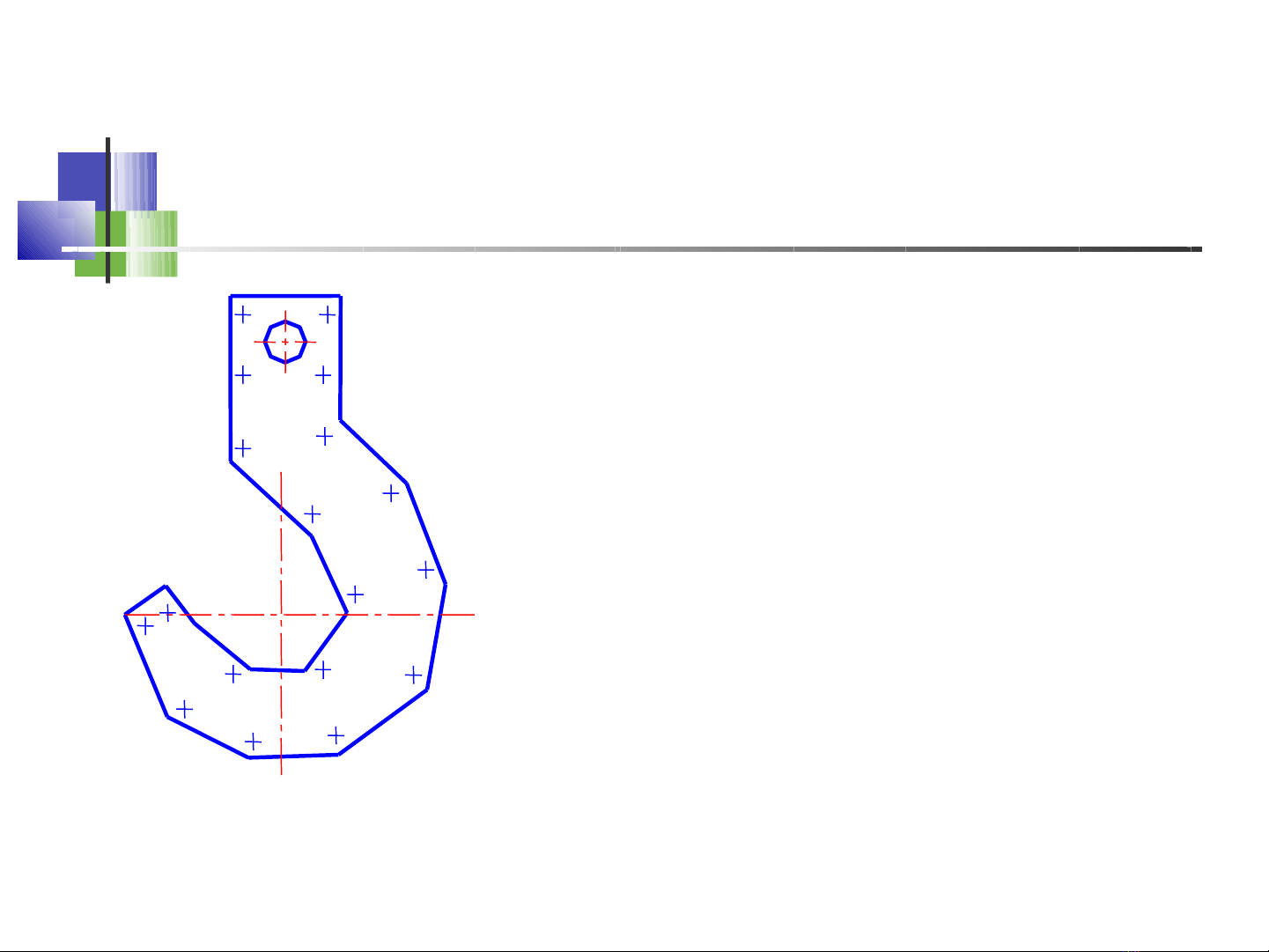

Móc tấm Khi trọng tải lớn và rất lớn chế tạo móc bằng rèn/dập khó và đắt nên thường dùng móc tấm. Chế tạo móc bằng cách cắt các tấm thép thành hình dạng móc, sau đó liên kết các tấm bằng đinh tán. Có thể thay thế các tấm khi Móc tấm: khi trọng cần thiết.  tải lớn và rất lớn 25
Tính móc Với móc tiêu chuẩn không cần tính, chỉ cần  lựa chọn đúng theo trọng tải yêu cầu. Với móc không tiêu chuẩn, cần tính móc về  độ bền tại các tiết diện cuống móc và thân móc. Xem cụ thể  26
2.2. Cặp giữ ccn ccn Có khả năng điều chỉnh theo kích thước vật nâng 27
Tính cặp giữ (loại ma sát) Cân bằng lực tác dụng lên tay đòn: γ   N.b – Q.a/4 – S.c = 0  c S.cosγ = Q/2 b a/2 Để vật không rơi cần Fms Fms đủ ma sát: Fms > Q/2    hay (với k > 1)  Lực tác dụng lên N.f = k.Q/2  tay đòn a Thay thế N và S, nhận được biểu thức không phụ Sơ đồ chịu tải thuộc Q. 28
2.3. Gầu ngoạm I II 4 4 2 2 5 3 3 1 1 Loại 1 dây Loại 2 dây   29
Ví dụ về kết cấu 210
Ví dụ (tiếp...) 211
Ví dụ (tiếp...) 212
Ví dụ (tiếp...) next…13 2
2.4. Bộ phận mang tải khác 214
Bộ phận mang tải khác (tiếp) 215
Tóm tắt Phân loại bộ phận mang tải và phạm vi sử  dụng của chúng Các loại móc: Cấu tạo chung, tính móc không  tiêu chuẩn Cặp giữ ma sát: cấu tạo chung, nguyên lý hoạt  động, tính toán điều kiện cặp giữ Gầu ngoạm: cấu tạo chung, nguyên lý làm việc  Các bộ phận mang tải khác  216 next…
Tính móc không tiêu chuẩn A – A • Tiết diện cuống móc A-A: A A tính như bulông chịu kéo, a không xiết: 4Q σ = 2 ≤ [ σ] B πd1 B d1 • Ứng suất cho phép lấy 85MPa khi dẫn động tay hoặc 40-50MPa y dA khi dẫn động bằng động cơ. B – B • Tiết diện thân móc: theo lý thuyết thanh cong: a/2 e1 e2 Next  P2-17
