CÂU HỎI

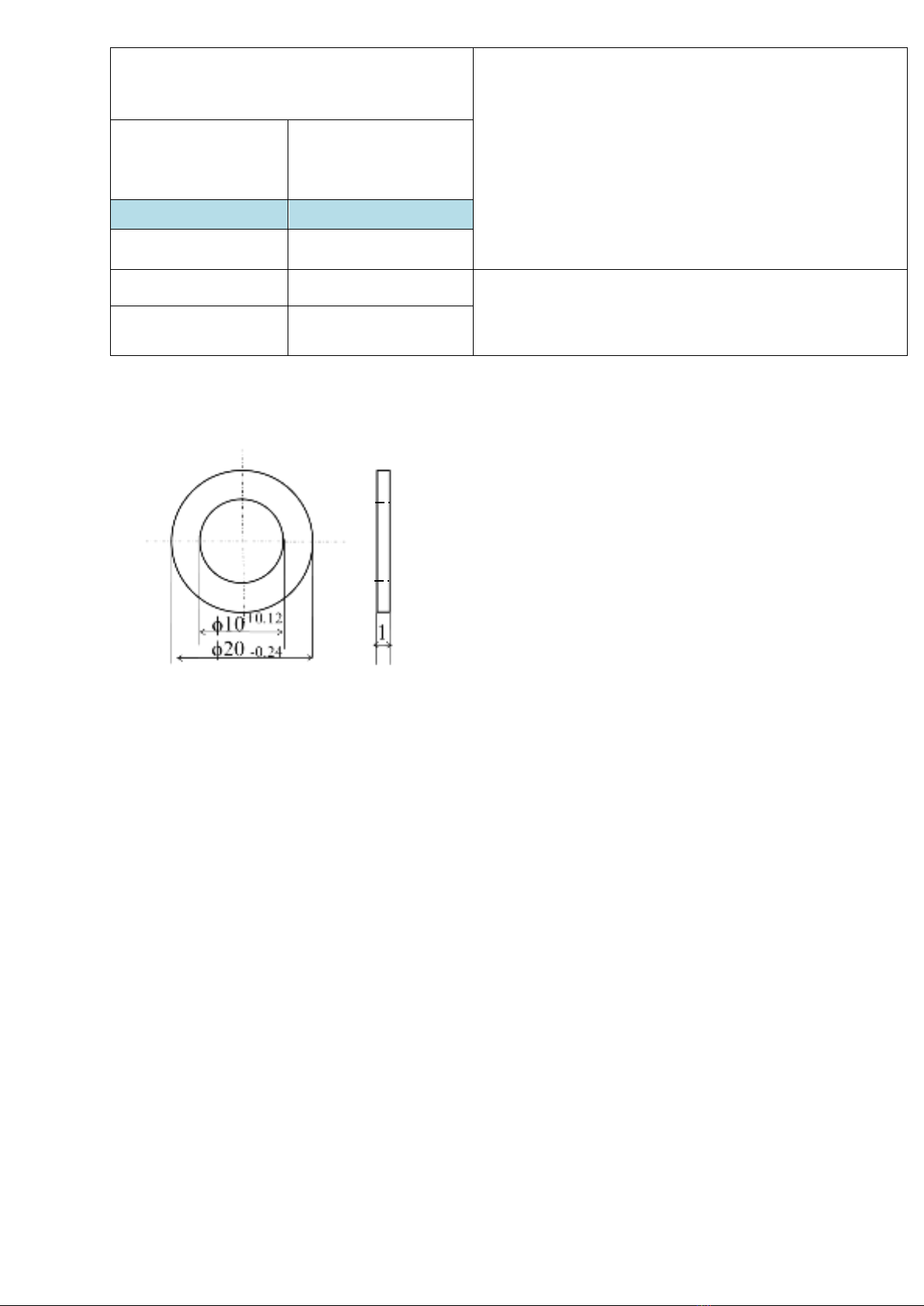

1. Cho chi tiết sau trên khuôn dập liên hợp, biết vật liệu thép CT31, hệ số K=1.1
(0.5đ)
a. Tính lực dập
P=k.L.t.τ
= 1,1*(π*10)*1*0.8*31+ 1,1*(π*20)*1*0.8*31
= 2571 Kgf
b. Trong nguyên công trên sản phẩm nào là dập cắt,
sản phẩm nào là đột lỗ.
ɸ10 là đột lỗ
ɸ20 là dập cắt

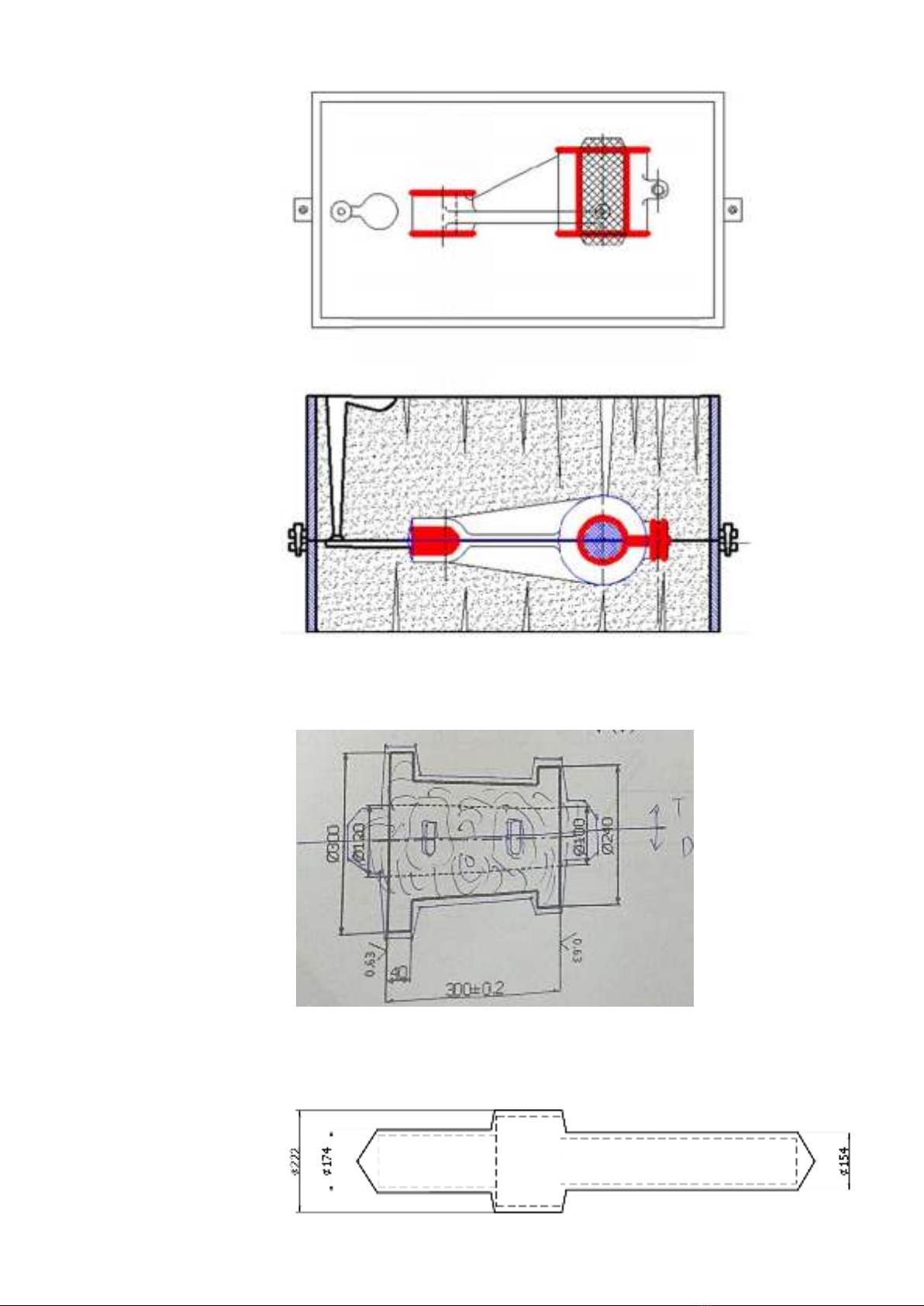

2. Cho các chi tiết như hình vẽ hình 1, lượng dư gia
công mặt trên 4mm, mặt dưới, mặt bên 3mm. Dung sai
đúc :1.5, Góc thoát khuôn 10, Loại hình sản xuất: hàng
khối. Vẽ bản vẽ khuôn Đúc cát cho chi tiết 1 (trực tiếp lên bản vẽ cho sẵn), biết vật liệu
GX 15-32, (2đ)
TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT TPHCM
KHOA CƠ KHÍ CHẾ TẠO MÁY
BỘ MÔN HÀN VÀ CÔNG NGHỆ KIM LOẠI
ĐỀ THI CUỐI HỌC KỲ II NH 2019-2020
Môn: Công nghệ kim loại
Mã môn học: METE330126
Đề số/Mã đề: 9B Đề thi có 20 câu, 6 trang (3 tờ).
Thời gian: 75 phút.
Không được phép sử dụng tài liệu.
Sinh viên làm trực tiếp trên đề thi và nộp lại đề thi
(không tách rời các tờ giấy)
Chữ ký giám thị 1
Chữ ký giám thị 2
CB chấm thi thứ nhất
CB chấm thi thứ hai
Số câu đúng:
Số câu đúng:
Điểm và chữ ký
Điểm và chữ ký
Họ và tên: ...................................................................
Mã số SV: ...................................................................
Số TT: ....................... Phòng thi: ...............................
2/7
Hình 1: Bản vẽ dành cho câu 2
3. Vẽ hình dáng MẪU ĐÚC BẰNG GỖ ngay trên bản vẽ chi tiết hình 2 dưới đây:
Cho biết sản xuất hàng loạt. (0.5đ)
Hình 2: đáp án cho câu 3
4. Chi tiết hình 3 được tạo phôi bằng phương pháp rèn, biết vật liệu thép C45. Yêu
cầu (1đ)
3/7
Hình 3: Bản vẽ câu 4
a. Vẽ bản vẽ vật rèn cho chi tiết hình 3 biết lượng dư gia công cho trước là 2
mm (vẽ trực tiếp trên hình)
b. Giả sử rèn tự do từ phôi rèn hình trụ. Nguyên công phù hợp để tạo vật rèn
như hình là: vuốt

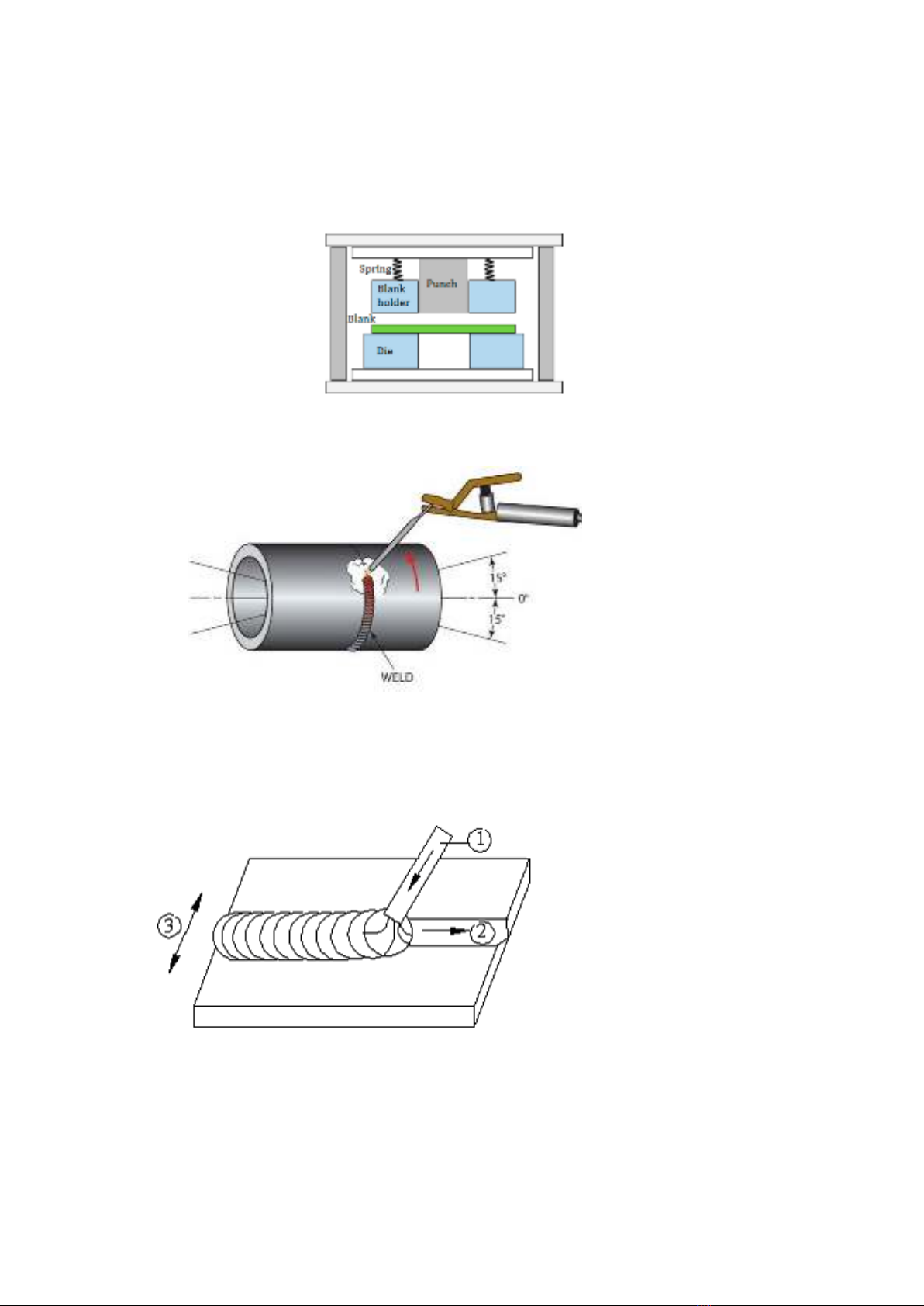

5. Chi tiết blank holder (hình 4) trong khuôn dập có vai trò gì? (0.5đ)
Hình 4: hình vẽ câu 5
6. Nêu các vị trí hàn (ống cố định) khi thực hiện mối hàn (hàn hết chu vi ống) như
hình vẽ (0.5đ)
Nguồn ảnh: upweld.org
7. Khi hàn hồ quang tay, tay người thợ phải thực hiện các chuyển động nào, các
chuyển động đó có vai trò gì? (0.5đ)
Để bảo đảm duy trì chiều dài hồ quang và kích thước chiều rộng mối hàn, người thợ phải
cùng lúc thực hiện 3 chuyển động cơ bản
(1) Chuyển động dọc trục que hàn để điều chỉnh chiều dài hồ quang (Lhq = 2-4mm)
(2) Chuyển động dọc theo trục mối hàn để hàn hết chiều dài mối hàn
(3) Chuyển động dao động ngang để bảo đảm chiều rộng mối hàn, bảo đảm hàn ngấu hai
mép hàn và nung đều làm cho mối hàn nguội chậm

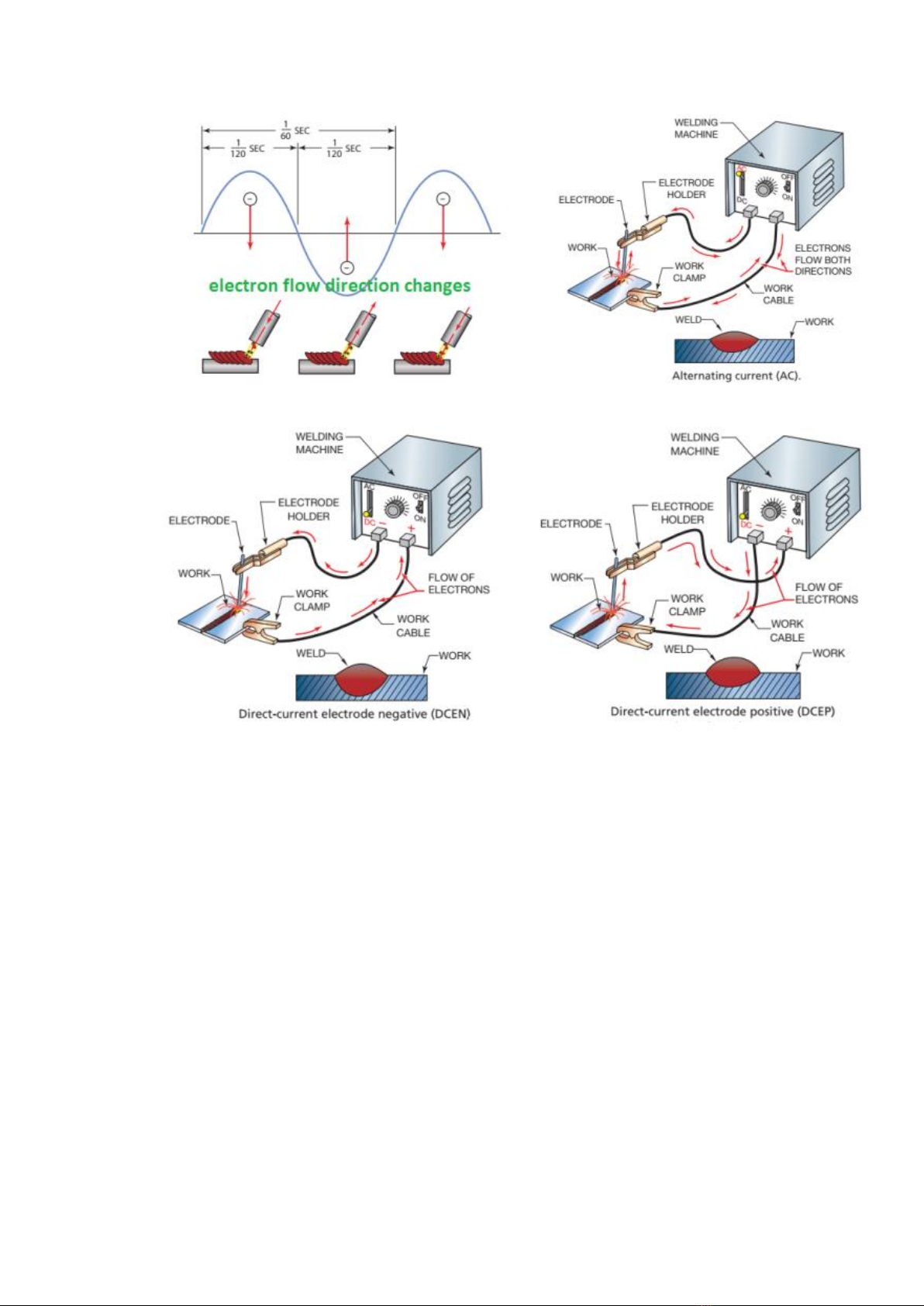

8. Vẽ sơ đồ các phương pháp nối dây khi hàn hồ quang tay? Các phương pháp nối
dây đó được sử dụng khi nào? (0.5đ)
Chặn phôi
Gạt phôi
Hàn trần
Hàn đứng leo
Hàn sấp
Hàn đứng tuột
4/7
AC: Duøng doøng ñieän coâng nghieäp, taàn soá 50HZ hoà quang chaùy khoâng oån ñònh, neân chaát löôïng
moái haøn khoâng cao. Tuy nhieân haøn hoà quang doøng xoay chieàu vaãn ñöôïc söû duïng nhieàu vì thieát
bò ñôn giaûn, deã thao taùc, giaù thaønh reû.
DCEN: Noái thuaän
Noái cöïc aâm cuûa nguoàn ñieän vôùi que haøn, coøn cöïc döông noái vôùi vaät haøn. Tröôøng hôïp naøy nhieät
ñoä hoà quang phaàn vaät haøn cao hôn ôû que haøn. Vì vaäy thöôøng duøng ñeå haøn vaät coù chieàu daøy lôùn.
Khi haøn ñieän cöïc than thì noái thuaän seõ laøm taêng tuoåi thoï cuûa noù, ñoàng thôøi traùnh söï xaâm nhaäp
caùc bon vaøo moái haøn. Ñoái vôùi haøn ñieän cöïc Volfram trong moâi tröôøng baûo veä, thì noái thuaän seõ
baûo veä ñieän cöïc khoûi bò oâxyhoùa.
DCEP: Noái nghòch
Laø noái cöïc döông cuûa nguoàn vôùi que haøn, coøn cöïc aâm noái vôùi vaät
haøn. Thích hôïp haøn caùc taám moûng, caùc kim loaïi coù nhieät ñoä chaûy thaáp (ñoàng,
nhoâm).
9. Cho biểu đồ như hình sau và có 2 phương pháp đúc: đúc khuôn kim loại (die casting) và
đúc khuôn cát (sand casting). Đường A, B biểu diễn cho phương pháp nào? Giải thích ý
nghĩa biểu đồ trên. (0.5đ)
A: khuôn kim loại (die casting)
B: khuôn cát (sand casting)
Giải thích: theo biểu đồ trên nến số lượng nhỏ hơn 103 thì phương pháp B có chi phí thấp
hơn phương pháp A và lớn hơn 103 thì ngược lại. Khi số lượng tăng giá thành trên 1 sản
5/7
phẩm của 2 phương pháp đều giảm, tuy nhiên phương pháp A giảm mạnh hơn nhiều so với
phương pháp B (vì chi phí ban đầu của phương pháp đúc trong khuôn kim loại lớn (chi phí
làm khuôn kim loại) nhưng khuôn kim loại sử dụng được lâu dài hơn nên càng lợi khi số
lượng lớn)

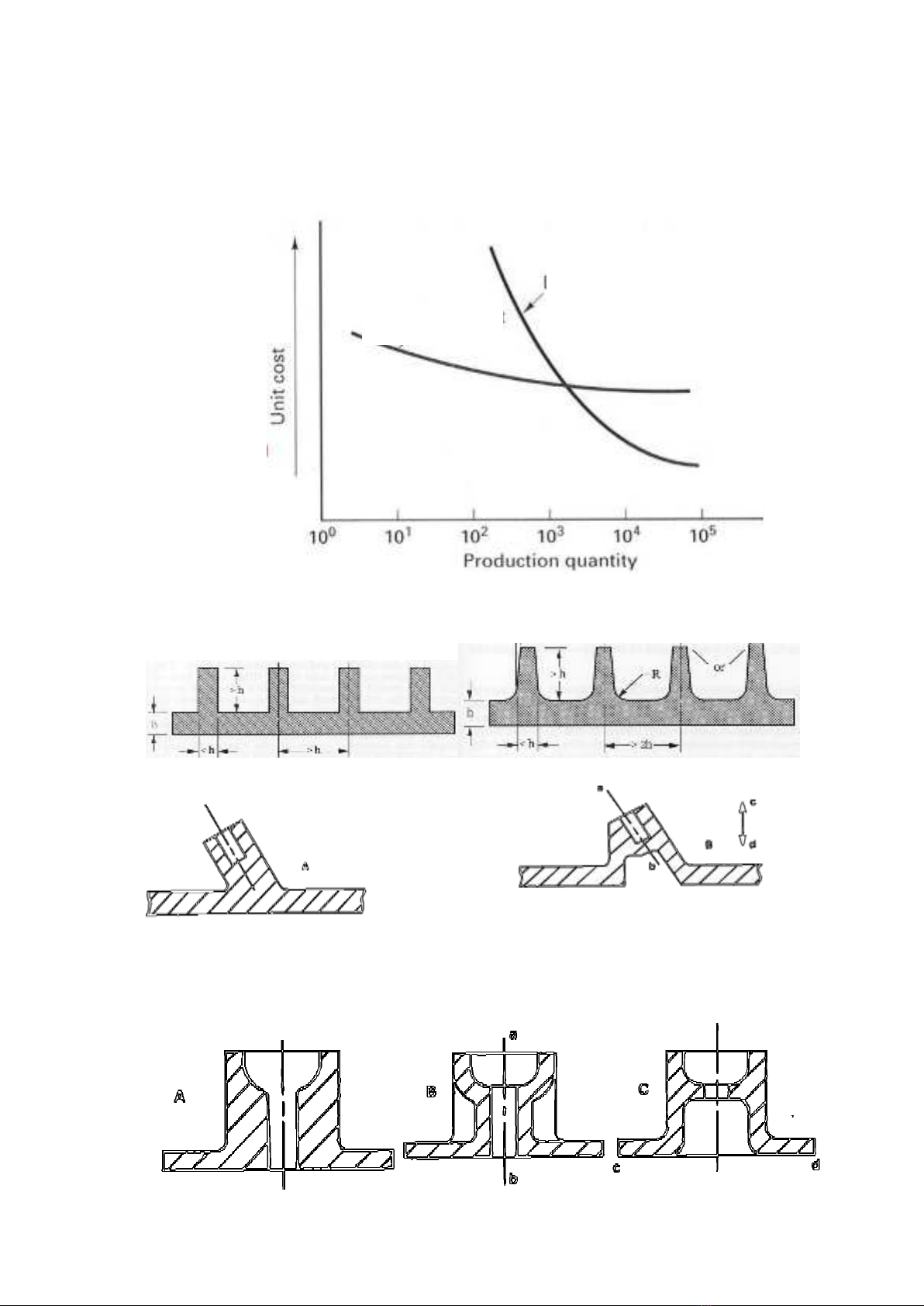

10. Tìm điểm chưa hợp lý ở các kết cấu đúc sau (vẽ kết cấu đề xuất cho hợp lý) (0.5đ)
A
