Ghi chú: Được phép sử dụng tài liệu bài giảng.
TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
SME.EDU - Mẫu 6.a rev1
VIỆN CƠ KHÍ
Học kỳ: 1
BỘ MÔN CƠ ĐIỆN TỬ
Năm học: 2021-2022
ĐỀ THI HỌC KỲ: PLC&Mạng CN Mã HP: ME4501
Thời gian làm bài: 90 phút Mã đề thi: 01 Ngày thi: ………………….
Họ và tên sv:…………….………………… MSSV: ………… Mã lớp:…………… Chữ ký sv: ……….
Ngày ……/……/……..
BỘ MÔN CƠ ĐIỆN TỬ
(ký, ghi rõ họ tên)
NGƯỜI RA ĐỀ
(ký, ghi rõ họ tên)
TS. Nguyễn Anh Tuấn

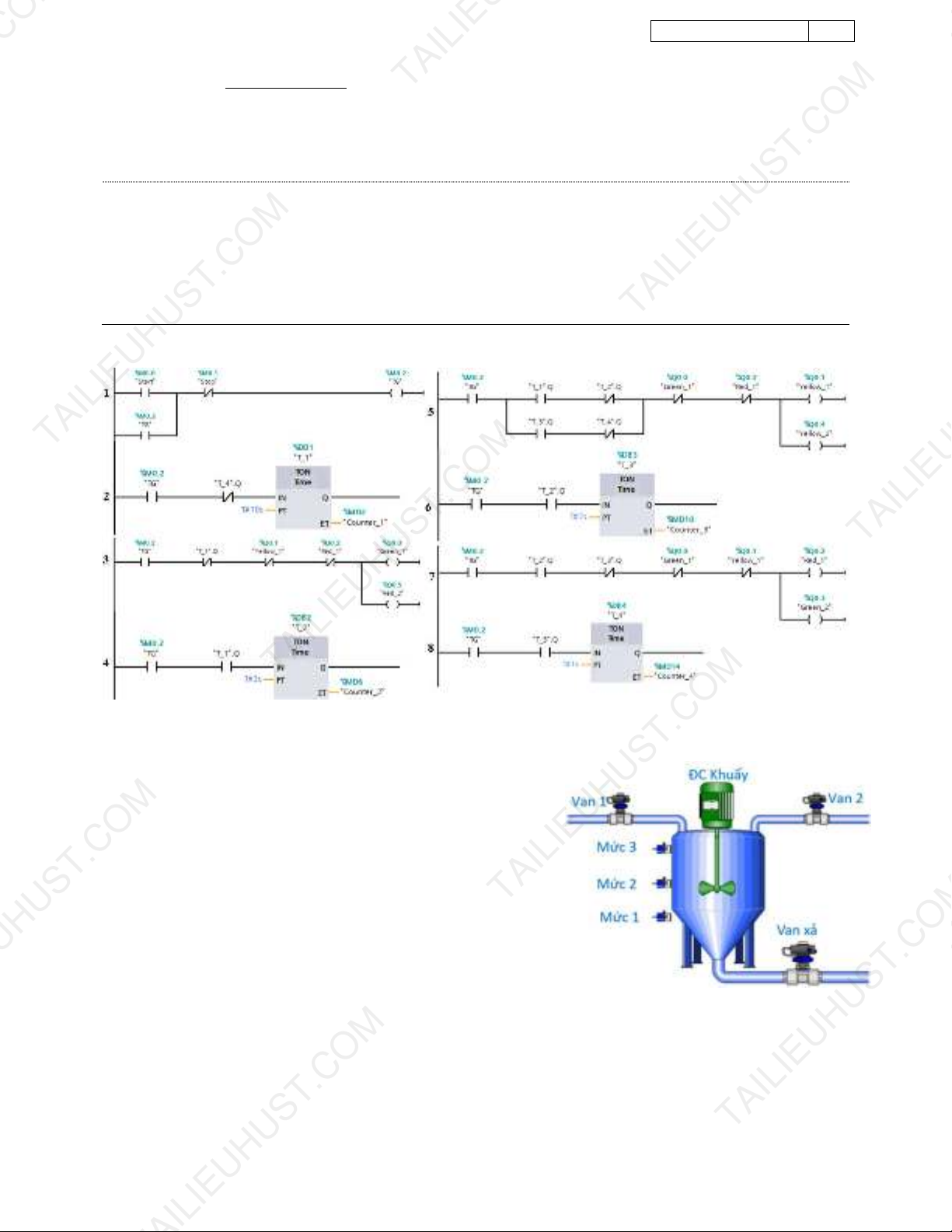

Câu 1. (4 điểm): Mô tả hoạt động của hệ thống điều khiển PLC có chương trình dưới đây:
Câu 2. (6 điểm). Cho một hệ thống trạm trộn hóa chất hoạt động theo yêu cầu sau:
Nhấn nút khởi động Start, hệ thống sẽ cho dung dịch 1 qua Van
1. Khi dung dịch 1 dâng lên Mức 2 thì đóng Van 1 và mở Van
2 để nạp dung dịch 2. Khi chất lỏng lên đến mức 3 thì đóng Van
2 và mở ĐC khuấy trong 25s. Sau khi kết thúc quá trình trộn thì
mở Van xả cho đến khi hóa chất giảm xuống Mức 1 thì khóa
Van xả.
Có thể dừng hệ thống bất kỳ lúc nào nếu nhấn nút Stop.
1. Vẽ sơ đồ tuần tự Grafcet mô tả hoạt động của trạm trộn
2. Xác định bảng Input/Output các tín hiệu
3. Lập trình mạch LAD điều khiển khiển trạm trộn theo yêu
cầu
