CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009 - 2012)
NGHỀ: ĐIỆN CÔNG NGHIỆP
MÔN THI: THỰC HÀNH NGHỀ
Mã đề thi: ĐCN - TH 42
Thời gian: ….. phút
Nội dung đề thi
A. MÔ TẢ KỸ THUẬT.
B. CÁC BẢN VẼ KỸ THUẬT
C. DANH MỤC THIẾT BỊ, DỤNG CỤ, VẬT TƯ.
D. TIÊU CHÍ ĐÁNH GIÁ
Điểm đạt
Phần A: Chức năng 30
Phần B: Lắp đặt thiết bị 10
Phần C: Đi dây và đấu nối mạch 10
Phần D: An toàn 10
Phần E: Thời gian 10
Tổng cộng:
70
I. PHẦN BẮT BUỘC (70 điểm - Thời gian thực hiện: 240 phút)
A. MÔ TẢ KỸ THUẬT.
1. Mô tả kỹ thuật đề thi
Lắp đặt mạch điện điều khiển động cơ điện không đồng bộ ba pha rô to
lồng sóc mở máy bằng cách đổi nối Y/.
Mạch điện động lực và mạch điện điều khiển bao gồm :
Một động cơ điện không đồng bộ ba pha rôto lồng sóc được điều khiển
làm việc ở chế độ Y/ (dùng rơle thời gian) quay theo chiều kim đồng hồ bằng
công tắc tơ K1, K2, K3 và bộ nút ấn (ON1, ON2)
- Khi hệ thống đang làm việc ấn nút D thì ĐC dừng lại.
- Động cơ được bảo vệ quá tải bằng rơ le nhiệt RN
- Đèn tín hiệu Đ1 hiển thị động cơ làm việc ở trạng thái bình thường, và
đèn tín hiệu Đ2 hiển thị chế độ quá tải
(Sơ đồ nguyên lý được mô tả ở bản vẽ 01)
2. Yêu cầu kỹ thuật
- Các thiết bị trong tủ điều khiển ( Kích thước 600 x 400 x 180 ) hoặc trên
panel, bảng gỗ.
- Dây dẫn trong tủ hoặc trên panel phải chắc chắn, gọn và đẹp.
- Thiết bị phải được lắp đặt ở vị trí hợp lý
- Các đầu dây được bấm đầu cốt .
2
- Dây dẫn được sử dụng đúng kích thước theo yêu cầu của bản vẽ
B. CÁC BẢN VẼ KỸ THUẬT

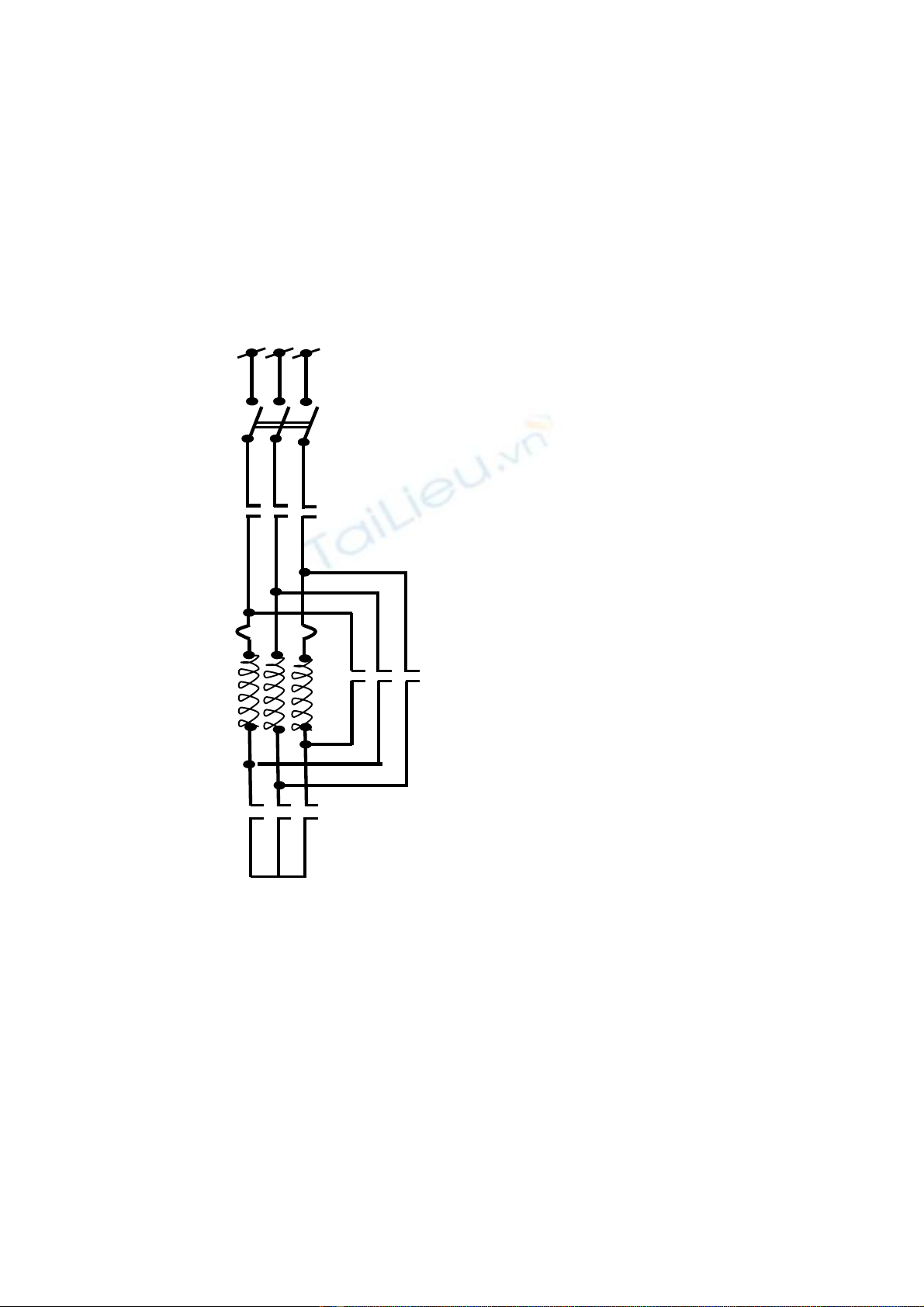

Mạch động lực

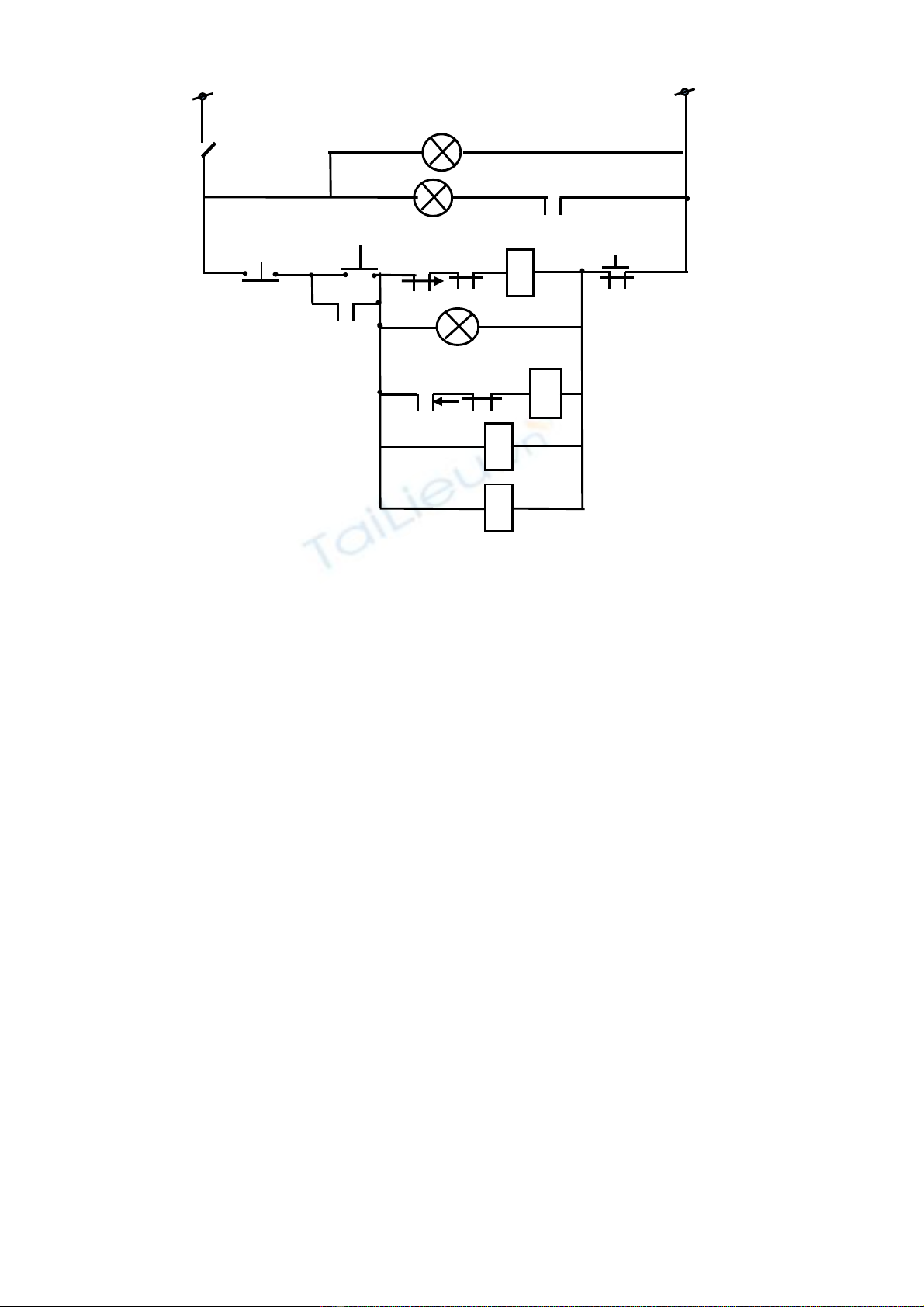

Mạch điều khiển
K2
K3
K1
A B C
AT
RN
A
3
D M1 T1 K3
K2
RN
T1 K2
K3
K1
RN
T1
K1
§1
§2
˚
˚
˚
˚
˚
AT1
˚
˚
§1
4
C. TRANG THIẾT BỊ, DỤNG CỤ, VẬT TƯ
TT
Tên thiết bị, vật tư Đơn vị S. Lượng Tên nhà sản xuất Ghi chú
I Thiết bị
1 Áptomat 1 pha Cái 1
2 Áptomat 1 pha Cái 1
3 Công tắc tơ Cái 4
4 Rơ le nhiệt Cái 1
5 Rơ le thời gian Cái 1
6 Đèn báo pha Cái 3
7 Động cơ KĐB 3 pha Cái 1
8 Nút nhấn Cái 2
9 Tủ điện Cái 1
II Dụng cụ
1 Bút thử điện Cái 1
2 Kìm các loại Bộ 1
3 Kìm tuốc dây Cái 1
4 Kìm bấm đầu cốt Cái 1
5 Tuốc nơ vít Bộ 1
6 Dao Cái 1
7 Kéo Cái 1
8 Thước Cái 1
9 Đồng hồ đo vạn năng Cái 1
III
Vật tư
1 Dây đơn mềm 1.5 m 20
2 Dây đơn mềm 1.1 m 30
3 Cầu đấu 12 mắt Cái 2
4 Cầu đấu 6 mắt Cái 2
5 Đầu cốt U4 gói 1
5
6 Đầu cốt U3 gói 1
7 Máng đi dây 30x30 m 2
8 Ống ruột gà
16
m 3
9 Dây rút L100 gói 1
10 Tấm dán gói 1
11 Thanh cài 35mm m 0,5
12 Vít 2mm cái 30
IV
Trang bị bảo hộ lao động
1 Quần áo bảo hộ lao động Bộ 1
2 Giầy cách điện Đôi 1
Ghi chú: Mục nhà sản xuất ghi theo điều kiện cụ thể của từng trường.
