KH¸ng bï ngang I, Giíi thiÖu chung Kh¸ng bï lµ mét lo¹i m¸y biÕn ¸p kiÓu ®Æc biÖt, nã kh¸c m¸y biÕn ¸p ë chç kh«ng biÕn ®æi ®iÖn ¸p hay dßng ®iÖn mµ nã thay ®æi c«ng suÊt ph¶n kh¸ng Q tuú thuéc vµo c¸ch ®Êu ( song song hay nèi tiÕp ) vµ môc ®Ých sö dông nã. Kh¸ng bï ngang t¹i tr¹m 500kV Nho Quan ®îc thiÕt kÕ theo kiÓu vá kÝn vµ ®îc ®Æt ngoµi trêi, cã thÓ vËn hµnh b×nh thêng ë mäi ®iÒu kiÖn khÝ hËu t¹i n¬i kh¸ng ®îc l¾p ®Æt.§©y lµ lo¹i kh¸ng 3 pha, nã ®îc lµm m¸t b»ng dÇu tuÇn hoµn tù nhiªn vµ cã bé t¶n nhiÖt ®îc l¸p 2 bªn h«ng kh¸ng. II, C¸c th«ng sè kü thuËt c¬ b¶n. - Lo¹i: OHM, 3pha - Sè hiÖu: 226459 - 03 - N¨m s¶n xuÊt: 2004 - Nhµ s¶n xuÊt: ALSTOM - TÇn sè: 50 Hz - §é cao ®Æt so víi mùc níc biÓn: < 1000 m - ChÊt láng c¸ch ®iÖn: DÇu, kiÓu dÇu: theo tiªu chuÈn IEC 296 - Sè quËn d©y: 3 - KiÓu lµm m¸t: ONAN ( dÇu vµ giã tù nhiªn) - C«ng suÊt: 98Mvar - S¬ ®å vector quËn d©y: Yn ( sao kh«ng) 1, §Æc tÝnh vÒ ®iÖn: a, §Æc tÝnh tõ: - M¹ch tõ gåm 3 quËn d©y quÊn vßng quanh 2 g«ng thÐp. - M¹ch tõ lµ nh÷ng tÊm thÐp silicon rÊt máng ®îc xÕp cïng híng cã ®é dµy 0,3mm. + MËt ®é tõ th«ng: 1.181T
+ Träng lîng : 39470 kg b, Cuén d©y: - C«ng suÊt ®Þnh møc: 90 Mvar - §iÖn ¸p ®Þnh møc: 500 kV - Dßng ®iÖn ®Þnh møc: 113,2 A - S¬ ®å nèi m¹ch: Yn - KiÓu l¾p r¸p cuén d©y: Theo líp
c, Møc c¸ch c¸ch ®iÖn: - Tiªu chuÈn cÊp c¸ch ®iÖn cña c¸c líp cuén d©y theo tiªu chuÈn IEC-60076: + ChÞu xung cña phÝa ®êng d©y: 1550 kV
+ ChÞu xung phÝa trung tÝnh: 550 kV + ChÞu qu¸ ®iÖn ¸p tÇn sè c«ng nghiÖp phÝa ®êng d©y: 680 kV + ChÞu qu¸ ®iÖn ¸p tÇn sè c«ng nghiÖp phÝa trung tÝnh: 230kV d, §Æc tÝnh vÒ nhiÖt: - Víi kiÓu lµm m¸t: ONAN, ®iÖn ¸p lµm viÖc lµ 550 kV th×: + NhiÖt ®é dÇu ®¹t tíi: 45oC + NhiÖt ®é cuén d©y ®¹t tíi: 55oC - Ngìng b¸o tÝn hiÖu: theo nhiÖt ®é dÇu: 95oC, theo nhiÖt ®é cuén d©y:115oC - Ngìng c¾t khái vËn hµnh: theo nhiÖt ®é dÇu105 oC, theo nhiÖt ®é cuén d©y:125oC e, §Æc tÝnh ©m thanh: - TÝnh phï hîp theo tiªu chuÈn: IEC 551: Møc tiÕng ån:
§Ó tr¸nh dÇu cña kh¸ng khái bÞ «xy ho¸ khi vËn hµnh b×nh thêng do tiÕp xóc trùc tiÕp víi kh«ng khÝ, trong b×nh ®Çu phô cã ®Æt mét tói cao su mÒm ®Ó c¸ch ly dÇu vµ kh«ng khÝ bªn ngoµi ( KiÓu: S.T.B ).PhÇn trªn tói ®îc b¾t vµo ®Ønh b×nh ®Çu phô, tói cao su th«ng víi bªn ngoµi qua bé thë chøa h¹t silicagen. HÖ thèng nµy gåm 2 bé thë nèi song song víi nhau (cã thÓ chän vËn hµnh tõng bé hoÆc c¶ 2 b»ng van), c¸c bé thë nµy qua 2®êng èng dÉn tõ b×nh dÇu phô ®Ó duy tr× ¸p lùc khÝ quyÓn trªn bÒ mÆt dÇu vµ thë theo sù thay ®æi møc dÇu trong kh¸ng. KiÓu bé thë: AM7DA Nhµ s¶n xuÊt: COMEM CÊu t¹o cña bé thë gåm 2 khoang chÝnh: khoang trªn chøa ®Çy h¹t silicagen, khoang díi chøa dÇu m¸y. Khi nhiÖt ®é thÊp ¸p suÊt kh«ng khÝ ngoµi thÊp, kh«ng khÝ bªn ngoµi ®i qua dÇu ë khoang díi vµ c¸c h¹t silicagen ë khoang trªn vµo mÆt tho¸ng trªn b×nh dÇu phô, nã cã nhiÖm vô läc s¹ch bôi vµ ®é Èm nhê ®ã khi tiÕp xóc víi dÇu kh«ng lµm gi¶m phÈm chÊt dÇu trong kh¸ng. Khi nhiÖt ®é cao, kh«ng khÝ trong m¸y vµ dÇu gi·n në lµm ¸p suÊt trong m¸y lín h¬n bªn ngoµi, kh«ng khÝ trong m¸y tho¸t ra ngoµi qua bé thë. H¹t silicagen thêng cã mµu chØ thÞ: nÕu bÞ nhiÔm Èm nã sÏ mÊt mµu vµ chuyÓn sang mµu tr¾ng trong. Hinh d¸ng cña bé thë nh h×nh díi:
3, Van phßng næ "T": Lo¹i van "T" ®îc dïng ®Ó phßng khi ¸p suÊt trong kh¸ng bÊt ngê t¨ng cao vµ ®îc g¾n ë bªn ngoµi vá thïng m¸y. Nã ®îc sö dông víi môc ®Ých phßng khi cã sù h háng bÊt ngê bªn trong thïng m¸y, lµm cho ¸p suÊt t¨ng lªn tøc thêi vît ngìng cho phÐp cã thÓ g©y ra nguy hiÓm vµ ng¨n kh«ng lµm næ kh¸ng. Van phßng næ gåm mét vá d¹ng líi chôp vµo toµn bé van, mét ®Üa chÞu ®îc sù ¨n mßn lµm b»ng hîp kim nh«m. Thanh lãt trôc ( b»ng ®ång ) ®Ó gi÷ lß xo g¾n t¹i mét phÇn ë trung t©m ®Üa. Cã 2 miÕng ®Öm trong van: mét miÕng ®Öm ë vÞ trÝ cao h¬n nh×n thÊy ®îc vµ mét miÕng ë phÝa díi bÞ bÞt kÝn b»ng ch×. Van phßng næ lµm viÖc ®îc trong d¶i ¸p suÊt kho¶ng 20 - 70 kpa Van phßng næ ®îc g¾n thªm mét c«ng t¾c tÝn hiÖu (tiÕp ®iÓm). Nã cã thÓ c¾t khÈn cÊp kh¸ng ra khái vËn hµnh khi ph¸t hiÖn cã bät khÝ trµn ra ngoµi van ( IP66 phï hîp tiªu chuÈn IEC 60529 ).
H×nh d¸ng vµ cÊu t¹o nh h×nh vÏ díi: C«ng t¾c tÝn hiÖu N¾p b¶o vÖ VÝt th«ng giã §Üa dÉn h íng Vßng ®Öm ®íi * Vµi nÐt ®Æc trng cña lo¹i c«ng t¾c g¾n trªn van: + Gi¸ trÞ ®iÖn trë tiÕp ®iÓm : 25 m + TiÕp ®iÓm chÕ t¹o b»ng B¹c (Ag) + §iÖn ¸p c¸ch ®iÖn ®Þnh møc: 600 VAC

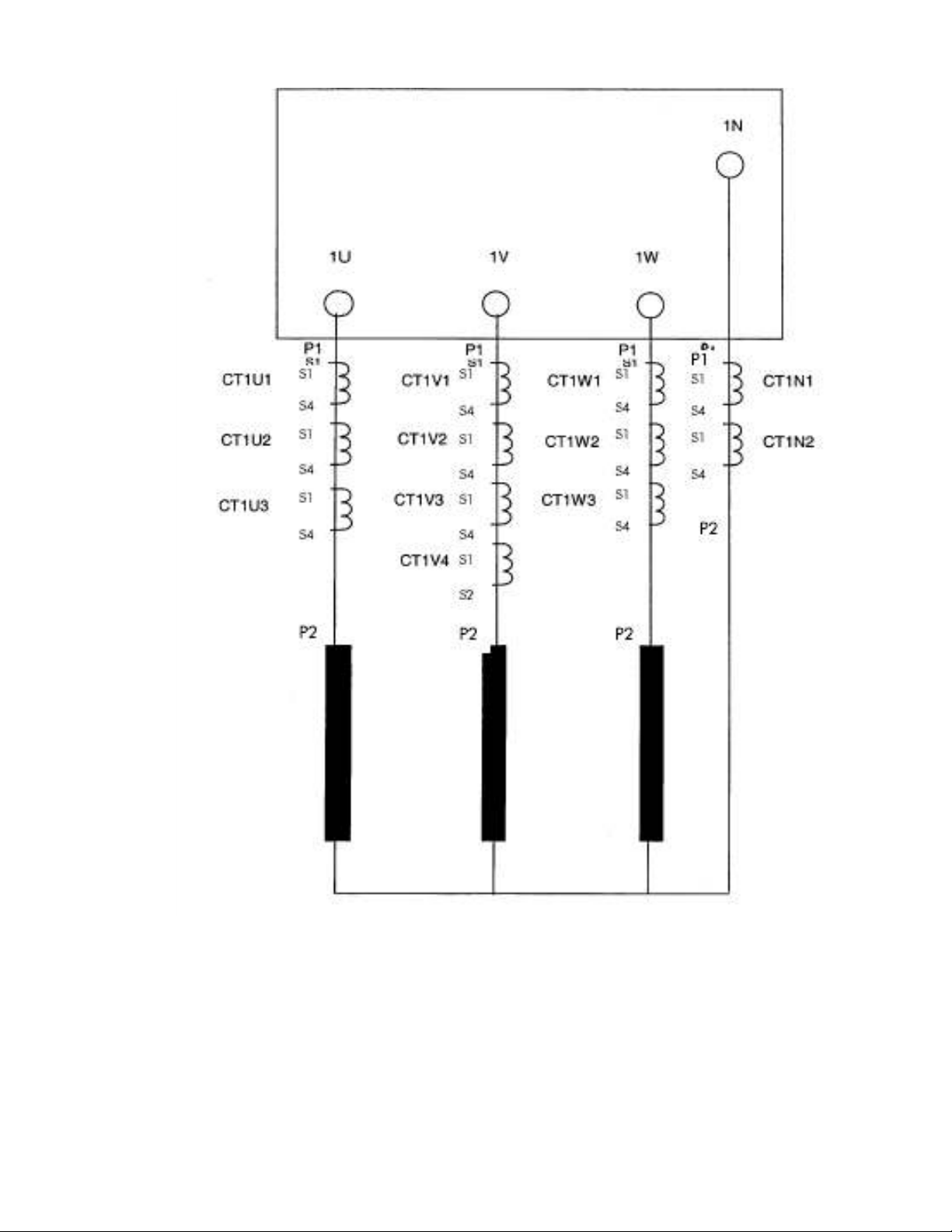

S¬ ®å m¹ch cña c«ng t¾c: 13 21 Më § ãng 14 22 D¶i nhiÖt ®é mµ c«ng t¾c lµm viÖc: - 25o - + 100o C 4, M¸y biÕn dßng cho kh¸ng: Kh¸ng cã 3 m¸y biÕn dßng ë 3 ch©n sø cao ¸p HV, dïng ®Ó cÊp dßng cho b¶o vÖ vµ ®o lêng. C¸c th«ng sè kü thuËt cña m¸y biÕn dßng (TI): Tªn TI Tû sè biÕn C«ng suÊt (VA) CÊp chÝnh C«ng dông x¸c CT1U1 100-200-400/1 15/30/60 Clx B¶o vÖ CT1U2 100-200-400/1 15/30/60 Clx B¶o vÖ CT1U3 100-200-400/1 15/30/60 0.5 §o lêng CT1V1 100-200-400/1 15/30/60 Clx B¶o vÖ CT1V2 100-200-400/1 15/30/60 Clx B¶o vÖ CT1V3 100-200-400/1 15/30/60 0.5 §o lêng CT1V4 200/2 5 1M WT1 CT1W1 100-200-400/1 15/30/60 Clx B¶o vÖ CT1W2 100-200-400/1 15/30/60 Clx B¶o vÖ CT1W3 100-200-400/1 15/30/60 0.5 §o lêng CT1N1 100-200-400/1 15/30/60 Clx B¶o vÖ CT1N2 100-200-400/1 15/30/60 Clx B¶o vÖ Cuén d©y ®îc cuèn bëi c¸c d©y dÉn dµi vµ c¸c líp d©y ®ång t©m. Nã ®- îc l¾p r¸p bëi d©y quÊn cã kÝch thíc gièng nhau ®îc nÐn ch¾c ch¾n vµ ®îc nèi trung tÝnh víi nhau.
5, Sø cao ¸p HV cho kh¸ng: Kh¸ng ®îc dïng 3 sø cao ¸p HV ®Ó nèi víi 3 pha cña ®êng d©y vµ dïng lo¹i sø cã giÊy tÈm dÇu ®Ó c¸ch ®iÖn. KiÓu sø dïng cho kh¸ng: COT (S) (A) / 1175 - 2100 / 800 ..... 3150A Lo¹i sø nµy gåm cã ®Çu b»ng nh«m, cã phÇn bªn trªn ®îc c¸ch ®iÖn b»ng chÊt liÖu gèm, cã mét mÆt bÝch vµ èng th¼ng b»ng nh«m (nÕu L4 > 30 mm ) vµ ë phÝa díi cã chÊt c¸ch ®iÖn b»ng nhùa ªp«xy. Trªn ®Çu sø cã khoang gi·n në dÇu vµ ®îc g¾n kÌm chØ thÞ dÇu. ë phÇn gi÷a sø cã mÆt bÝch ®Ó g¾n sø víi TI cña kh¸ng, trªn mÆt bÝch cã èc ®Ó x¶ khÝ tõ trong kh¸ng vµ cã nóm ®Ó kiÓm tra tg . Trong vËn hµnh nóm nµy ph¶i ®îc nèi ®Êt. Møc dÇu trong sø ®îc chØnh s½n theo nhµ chÕ t¹o. Trong th©n sø ®îc c¸ch ®iÖn b»ng giÊy tÈm dÇu quÊn xung quanh mét èng ë gi÷a. Trong th©n c¸ch ®iÖn cã c¸c phiÕn tô ®Ó ®¶m b¶o ph©n bè ®iÖn trêng ®ång ®Òu trong giÊy. Nguyªn t¾c cÊu t¹o ®Æc trng cña sø nh h×nh vÏ díi ®©y:
§Çu cùc ChØ thÞ dÇu PhÇn ®Çu Líp c¸ch ®iÖn bªn ngoµi VÊu låi ®Ó vËn chuyÓn NÊc kiÓm tra Chç tho¸t khÝ Khung mÆt bÝch MÆt bÝch ph¼ng ChÊt c¸ch ®iÖn Epoxy PhÇn dÉn ®iÖn TÊm ®Öm díi cïng P
6, §ång hå kiÓm tra nhiÖt ®é: KiÓu: AKM 35 Ho¹t ®éng ë d¶i nhiÖt ®é m«i trêng tõ -40o ®Õn + 70oC, thang ®o tõ 0 - 150oC, cÊp chÝnh x¸c: 1,5 Kh¸ng ®îc trang bÞ ®ång hå kiÓu tiÕp ®iÓm ®Ó chØ thÞ nhiÖt ®é cuén d©y hay nhiÖt ®é dÇu cña kh¸ng. Nã ®îc chÕ t¹o b»ng vËt liÖu chèng ¨n mßn vµ thiÕt kÕ ®Æt ngoµi trêi trong ®iÒu kiÖn khÝ hËu nhiÖt ®íi. §Ó ®o nhiÖt ®é dÇu sö dông mét lo¹i sens¬ c¶m øng trùc tiÕp líp dÇu trªn víi nhiÖt ®é lµ 95oC sÏ b¸o tÝn hiÖu vµ 105oC sÏ t¸c ®éng c¾t kh¸ng khái vËn hµnh. §Ó ®o nhiÖt ®é cuén d©y cña kh¸ng còng sö dông lo¹i sens¬ c¶m øng trùc tiÕp nhiÖt ®é líp dÇu trªn kÕt hîp víi h×nh ¶nh nhiÖt cña cuén d©y HV (qua m¸y biÕn dßng) víi nhiÖt ®é 115 oC sÏ b¸o tÝn hiÖu vµ 125oC sÏ t¸c ®éng c¾t kh¸ng ra khái vËn hµnh. Lo¹i ®ång hå AKM 35 lµ thiÕt bÞ sö dông sens¬ kiÓu nhiÖt ®iÖn trë cã phÇn tö ®èt nãng ®îc cÊp b»ng dßng ®iÖn lÊy tõ m¸y biÕn dßng ë cuén cao ¸p cña kh¸ng (nÕu dïng ®Ó ®o nhiÖt ®é cuén d©y míi ®a dßng ®iÖn tõ m¸y biÕn dßng vµo phÇn tö ®èt nãng). H×nh d¸ng vµ cÊu t¹o cña lo¹i ®ång hå kiÓu AKM nh h×nh vÏ:
7, §ång hå kiÓm tra møc dÇu: KiÓu: AKM34725, d¶i nhiÖt ®é lµm viÖc cho phÐp: Max + 70 oC, Min - 50oC §ång hå kiÓm tra møc dÇu theo møc lªn xuèng cña phao næi trªn mÆt líp dÇu. Phao ®ã ®îc g¾n qua mét tay ®ßn vµ ®îc nèi ra ngoµi mÆt thïng cña m¸y vµ ®a ra bé truyÒn qua c¸c tiÕp ®iÓm. §ång hå ®îc nèi víi bé truyÒn qua èng nèi vµ trªn mÆt ®ång hå ®îc chia v¹ch t¬ng øng víi c¸c tiÕp ®iÓm trong bé truyÒn. §ång hå kiÓm tra møc dÇu ®îc lÊy tÝn hiÖu møc dÇu nh h×nh vÏ díi:
Hép chuyÒn (thay cho gi¸ ®ì bªn ngoµi) èng nèi ChØ thÞ Hai hoÆc bèn tiÕp ®iÓm 8, C¸c lo¹i van cña kh¸ng: Thïng chÝnh cña kh¸ng cã 2 van lo¹i van kho¸ cÇu: mét van ë trªn cao dïng ®Ó n¹p dÇu, van díi ®¸y thïng ®Ó x¶ dÇu ®¸y. Mét van x¶ ë thïng dÇu phô, lo¹i van kho¸ cÇu. Cã 2 van dïng ®Ó läc dÇu, lo¹i van kho¸ cÇu. Hai van c¸ch ly cho r¬le h¬i, lo¹i van c¸nh bím. C¸c van dïng cho hÖ thèng lµm m¸t dïng lo¹i van c¸nh bím vµ ®îc bè trÝ ë chç ng¨n c¸ch gi÷a hÖ thèng lµm m¸t vµ thïng dÇu chÝnh vµ t¹i c¸c ®Çu èng dÉn dÇu ®Õn c¸c c¸nh t¶n nhiÖt. Vµ c¸c van x¶ khÝ ga cho r¬le ga, lo¹i van cÇu. H×nh d¸ng vµ cÊu t¹o cña van kho¸ cÇu vµ van c¸nh bím Van kho¸ cÇu
Van c¸nh bím 9, R¬le ga: Sö dông cho kh¸ng lµ lo¹i r¬le kiÓu DN80 do §øc s¶n xuÊt, ®îc l¾p trªn ®êng èng dÉn dÇu tõ b×nh dÇu phô xuèng b×nh dÇu chÝnh (thïng m¸y). Khi x¶y ra h háng bªn trong thïng m¸y th× r¬le ga sÏ t¸c ®éng t¸ch m¸y ra khái vËn hµnh. R¬le ga cã cÊu t¹o gåm 2 phao g¾n víi 2 cÆp tiÕp ®iÓm. Binhb thêng c¶ 2 phao næi, 2 cÆp tiÕp ®iÓm hë m¹ch. Khi cã h háng x¶y ra bªn trong m¸y (ng¾n m¹ch gi÷a c¸c cuén d©y, ch¹m chËp gi÷a cuén d©y vµ vë thïng...) trong
thïng m¸y sÏ ph¸t sinh h¬i, h¬i theo èng dÉn dÇu lªn r¬le ga ®Èy phao cña r¬le ga ch×m xuèng lµm khÐp tiÕp ®iÓm. NÕu lîng khÝ tho¸t ra chËm, lîng khÝ vµo r¬le Ýt, phao trªn ch×m xuèng cÆp tiÕp ®iÓm thø nhÊt khÐp m¹ch ®a tÝn hiÖu ®i b¸o "h¬i nhÑ". NÕu lîng khÝ tho¸t ra nhanh, c¶ 2 phao trong r¬le ch×m xuèng, võa ®a tÝn hiÖu ®i b¸o võa ®a tÝn hiÖu ®i c¾t kh¸ng ra khái vËn hµnh. R¬le ga cã khong kÝnh ®Ó quan s¸t ®îc vÞ trÝ cña phao vµ møc dÇu. H×nh d¸ng vµ cÊu t¹o cña r¬le ga nh h×nh vÏ:
