Mạch điều khiển thiết bị dùng Remote TV sử dụng AT89S52

Chia sẻ: Konmamem Hieu | Ngày: | Loại File: DOCX | Số trang:5

157
lượt xem
25
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

+ Trên remote Tv: nhấn số 1: Thiết bị 1 bật; nhấn số 2: thiết bị 1 tắt; Tương tự cho thiết bị 2 là số 3 số 4; thiết bị 3 là số 5 số 6; thiết bị 4 là số 7 số 8. + Các thiết bị còn có thể được điều khiển bằng công tắc ( loại công tắc điện bình thường). Nếu thiết bị đang tắt thì ta bật ngược lại thì thiết bị sẽ mở, nếu đang mở ta bật ngược lại thì thiết bị sẽ tắt.

Chủ đề:
Lưu

Nội dung Text: Mạch điều khiển thiết bị dùng Remote TV sử dụng AT89S52

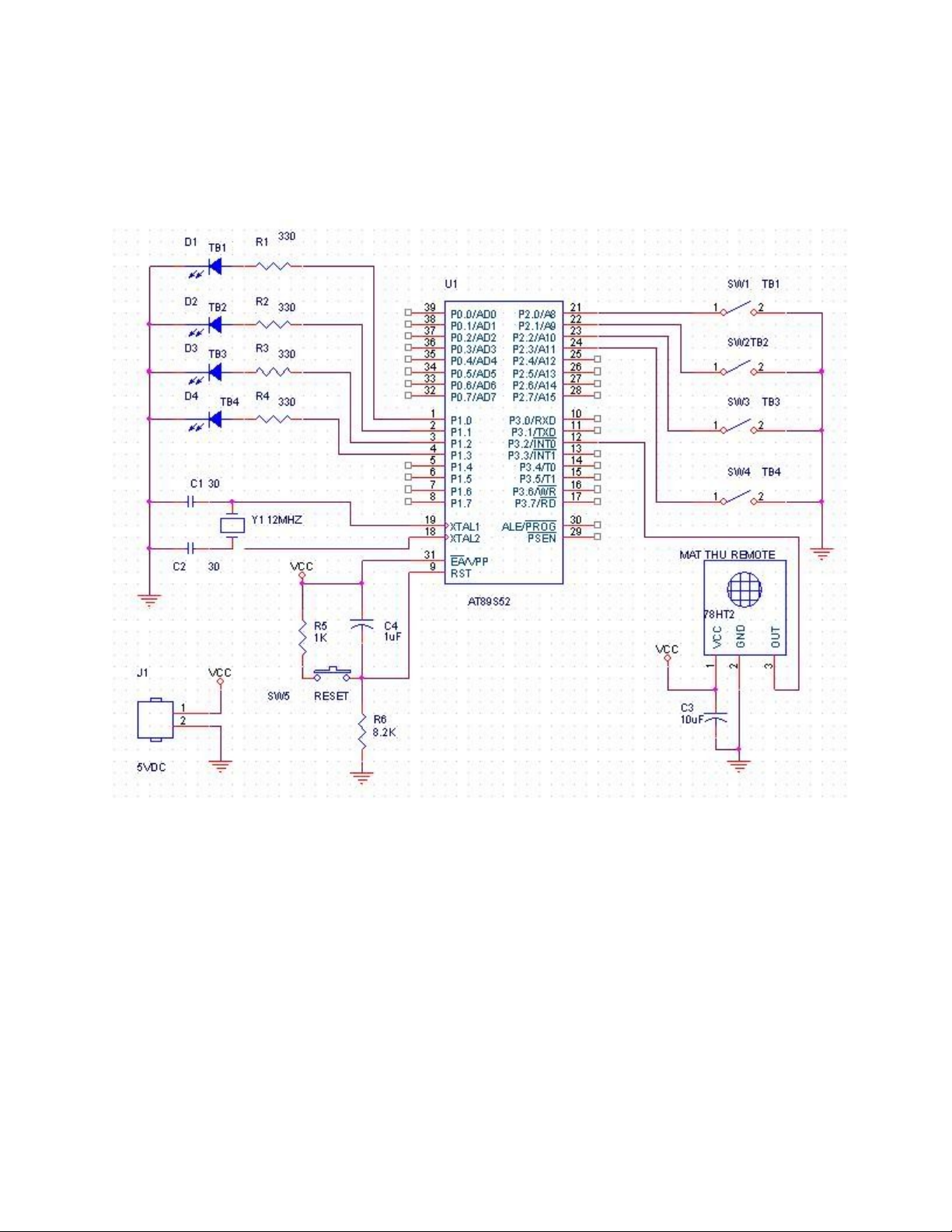

  1. Mạch điều khiển thiết bị dùng Remote TV sử dụng AT89S52 Hôm nay sẽ giới thiệu đến các bạn một mạch điều khiển khá hay đó là: điều khiển thiết bị dùng Remote TV. Ở đây ta dùng remote Tv hiệu Sony. Nếu các bạn muốn dùng các remote của các hãng khác thì tham khảo thêm mã phát remote của các hãng tương ứng. Mạch nguyên lý Loại mắt thu remote mua loại có bọc vỏ sắt ( có 3 chân: 1 nguồn, 1 mass, 1 tín hiệu ra; giá khoảng 8 đến 10 nghìn đồng) Công tắc: ta có thể dùng công tắc đèn nhà ta hay dùng. Cách thức hoạt động: + Trên remote Tv: nhấn số 1: Thiết bị 1 bật; nhấn số 2: thiết bị 1 tắt; Tương tự cho thiết bị 2 là số 3 số 4; thiết bị 3 là số 5 số 6; thiết bị 4 là số 7 số 8. + Các thiết bị còn có thể được điều khiển bằng công tắc ( loại công tắc điện bình thường). Nếu thiết bị đang tắt thì ta bật ngược lại thì thiết bị sẽ mở, nếu đang mở ta bật ngược lại thì thiết bị sẽ tắt. Chương trình cho 89S52. Mã:
  2. ORG 0000H JMP MAIN ORG 0003H JMP NHANDULIEU ORG 0030H MAIN: MOV TMOD,#01H MOV IE,#10000001B MOV P1,#0 MOV R1,#0FH MOV R2,#0FH MOV R3,#0FH MOV R4,#0FH MOV R7,#0FFH CALL KIEMTRANUTNHAN TT: CALL XULY CALL XULY1 JMP TT ;===== CHUONG TRINH NHAN DU LIEU ======== NHANDULIEU: PUSH ACC MOV R6,#8 MOV R7,#0 CHOLEN: JNB P3.2,$ ; DUNG CHO HET BIT START CHOXUONG: JB P3.2,$; CHO CHO TIN HIEU XUONG CALL DELAY900 ; CHO 900 uS JB P3.2,LUUBIT0 ;======== LUU BIT 1==== SETB C MOV A,R6 RRC A MOV R6,A MOV A,R7 RRC A MOV R7,A JC DOCXONG JMP CHOLEN LUUBIT0: CLR C MOV A,R6 RRC A MOV R6,A MOV A,R7 RRC A MOV R7,A JC DOCXONG
  3. JMP CHOXUONG DOCXONG: MOV R5,#4 QUAYTIEP: CLR C MOV A,R6 RRC A MOV R6,A MOV A,R7 RRC A MOV R7,A DJNZ R5,QUAYTIEP POP ACC RETI ;=== HET CHUONG TRINH NHAN DU LIEU======= XULY: MOV A,R7 ANL A,#07FH MOV R7,A ; DIA CHI R6 ; LENH TRONG R7 ; CHU YEU MINH TINH TOI LENH THOI ;==========P1.0 CJNE R7,#0,SS1 SETB P1.0 JMP THOATXL SS1: CJNE R7,#1,SS2 CLR P1.0 JMP THOATXL SS2: CJNE R7,#2,SS3 ;==== JMP THOATXL ;=============P1.1 SS3: CJNE R7,#3,SS4 SETB P1.1 JMP THOATXL SS4: CJNE R7,#4,SS5 CLR P1.1 JMP THOATXL SS5: CJNE R7,#5,SS6 ;==== JMP THOATXL ;===========P1.2 SS6: CJNE R7,#6,SS7 SETB P1.2 JMP THOATXL
  4. SS7: CJNE R7,#7,SS8 CLR P1.2 JMP THOATXL SS8: CJNE R7,#8,SS9 ;==== JMP THOATXL ;====P1.3 SS9: CJNE R7,#9,SS10 SETB P1.3 JMP THOATXL SS10: CJNE R7,#19H,SS11 CLR P1.3 JMP THOATXL SS11: CJNE R7,#18H,SS12 ;==== JMP THOATXL SS12: THOATXL: MOV R7,#0FFH RET ;== CHUONG TRINH XU LY 1 XULY1: ; == KIEM TRA NUT THU 1 JB P2.0,KIEM11 CJNE R1,#0FH,KIEM21 MOV R1,#0F0H CPL P1.0 JMP KIEM21 KIEM11: CJNE R1,#0F0H,KIEM21 MOV R1,#0FH CPL P1.0 KIEM21: ; == KIEM TRA NUT THU 2 JB P2.1,KIEM22 CJNE R2,#0FH,KIEM31 MOV R2,#0F0H CPL P1.1 JMP KIEM31 KIEM22: CJNE R2,#0F0H,KIEM31 MOV R2,#0FH CPL P1.1 KIEM31: ; == KIEM TRA NUT THU 3 JB P2.2,KIEM33 CJNE R3,#0FH,KIEM41 MOV R3,#0F0H
  5. CPL P1.2 JMP KIEM41 KIEM33: CJNE R3,#0F0H,KIEM41 MOV R3,#0FH CPL P1.2 KIEM41: ; == KIEM TRA NUT THU 4 JB P2.3,KIEM44 CJNE R4,#0FH,KIEM51 MOV R4,#0F0H CPL P1.3 JMP KIEM51 KIEM44: CJNE R4,#0F0H,KIEM51 MOV R4,#0FH CPL P1.3 KIEM51: RET ;== CHUONG TRINH KIEM TRA CONG TAC KIEMTRANUTNHAN: JB P2.0,KOCO1 MOV R1,#0F0H KOCO1: JB P2.1,KOCO2 MOV R2,#0F0H KOCO2: JB P2.2,KOCO3 MOV R3,#0F0H KOCO3: JB P2.3,KOCO4 MOV R4,#0F0H KOCO4: RET ;==== CHUONG TRINH DELAY950 uS===== DELAY900: MOV TH0,#HIGH(-950) MOV TL0,#LOW(-950) SETB TR0 JNB TF0,$ CLR TR0 CLR TF0 RET ;=== HET CHUONG TRINH DE LAY 950 END
