chÕ ®é text mµn h×nh m¸y
tÝnh
Ký tù hoÆc h×nh vÏ ®-îc hiÖn lªn mµn h×nh m¸y tÝnh b»ng tËp hîp c¸c
®iÓm s¸ng hay tèi. Trong chÕ ®é v¨n b¶n (Text mode), c¸c ®iÓm nµy
®-îc h×nh thµnh b»ng viÖc cã cho tia ®iÖn tö ®Ëp hay kh«ng ®Ëp vµo
mµn huúnh quang theo mét khu«n mÉu cã s½n. trong ®ã c¸c ®iÓm ®-îc
tæ chøc theo ma trËn.

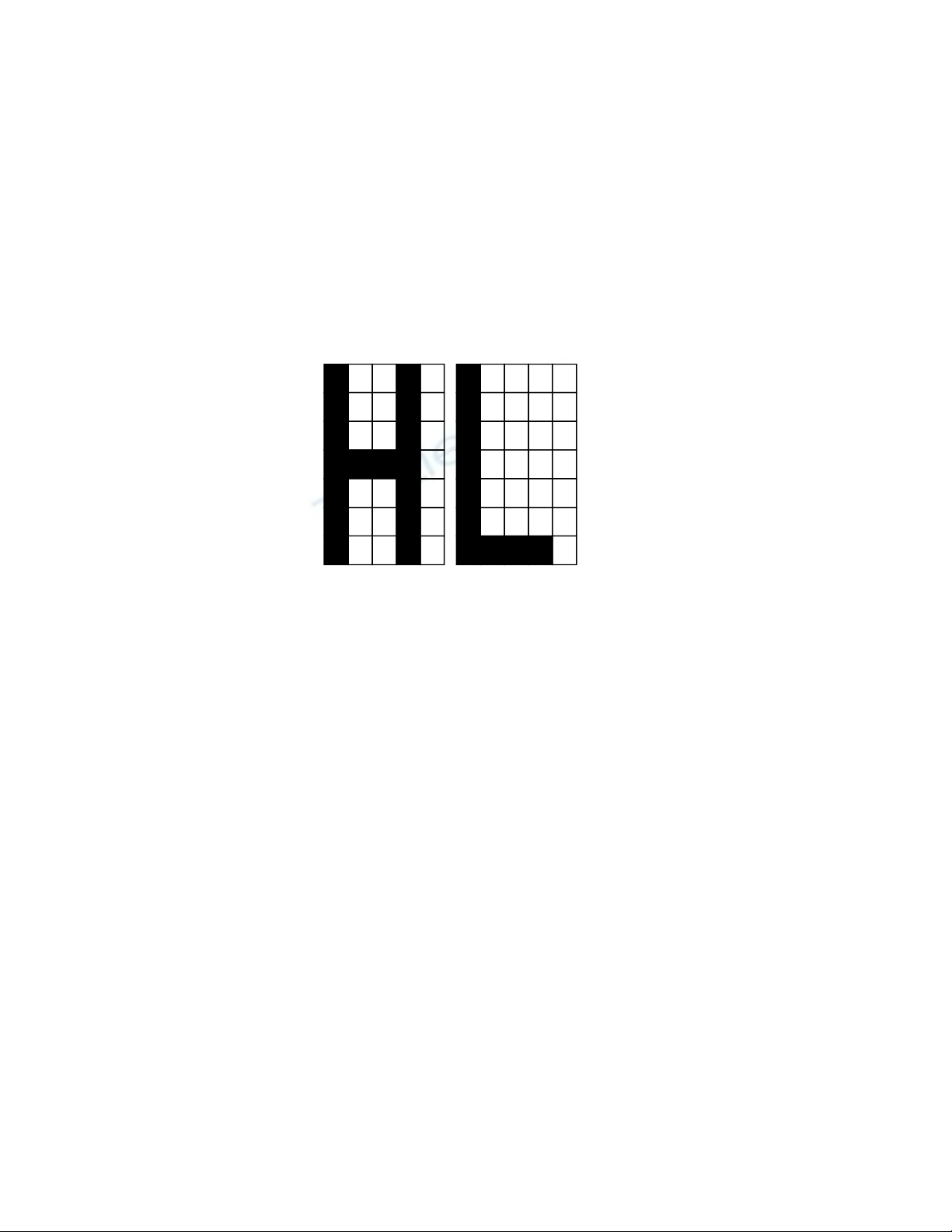

Trªn h×nh VIII.1 lµ
thÝ dô c¸c ma trËn ®iÓm dïng
lµm mÉu ch÷ phôc vô cho
viÖc hiÓn thÞ ch÷ H vµ ch÷ L
trªn mµn h×nh. ¤ ®en biÓu
diÔn nh÷ng chç mµ tia ®iÖn
tö ®Ëp vµo mµn h×nh, « tr¾ng
®Ó biÓu diÔn nh÷ng chç
kh«ng cã tia ®iÖn tö ®Ëp vµo
mµn h×nh. §©y lµ ma trËn
®iÓm 5x7 cho c¸c ký tù.
H×nh VIII.1
–
HiÖn ch÷ H vµ ch÷ L
trªn mµn h×nh
2
C¸c kÝch th-íc ma trËn kh¸c ®-îc dïng trong thùc tÕ lµ 7x9, 7x12 hoÆc
9x14.
C¸c mÉu ch÷ nh- vËy th-êng ®-îc t¹o s½n cho mçi ký tù ASCII vµ
®-îc chøa trong mét vi m¹ch nhí ROM cã tªn lµ ROM ph¸t ký tù.
Trªn h×nh VIII.2 lµ s¬ ®å khèi cña mét m¹ch ®Ó hiÓn thÞ ®-îc
mét ma trang mµn h×nh v¨n b¶n gåm 80 ký tù theo chiÒu ngang vµ 25
ký tù theo chiÒu däc (80x25).
D0 D7
A0 A7
ROM ph¸t ký tù
R0 R3
RAM §Öm
D0 D7
Ao A6
A7 A11
Bé ghi dÞch
25
14
80
9
t¹o xung
16.257MHz
H. syn 18. 4.32 KHz
TÇn sè ®iÓm
TÝn hiÖu h×nh
16.257.000 ®iÓm/s
H×nh VIII.2
–
S¬ ®å khèi m¹ch hiÖn ch÷ theo ma trËn 9x14 trªn mµn h×nh m¸y
3
M· ASCII cña c¸c ký tù thuéc mét trang mµn h×nh cÇn hiÓn thÞ ®-îc
chøa s½n trong bé nhí RAM ®Öm mµn h×nh (mçi ký tù gåm 1 byte ®Ó
ghi nhí m· cña nã). NÕu ta cÇn hiÓn thÞ mét trang mµn h×nh gåm
80x25 = 2000 ký tù th× cÇn ®Õn bé nhí RAM ®Öm cã dung l-îng 2KB.
Néi dung cña bé nhí RAM ®Öm nµy ®-îc bé ®iÒu khiÓn mµn h×nh ®-a
ra ®Þnh kú (50 lÇn/1s) ®Ó lµm t-¬i mµn h×nh.
Trong thùc tÕ, bé nhí RAM ®Öm nµy cßn ph¶i ®-îc th©m nhËp ®-îc
b»ng bé vi xö lý ®Ó ta cßn cã thÓ thay ®æi ®-îc néi dung cÇn hiÓn thÞ.
C¸c ®Þa chØ A0 A6 sÏ x¸c ®Þnh vÞ trÝ cña ký tù cÇn hiÓn thÞ trong mét
hµng, cßn c¸c ®Þa chØ A7 A11 sÏ x¸c ®Þnh to¹ ®é tÝnh theo cét cña c¶
mét hµng ký tù cÇn hiÓn thÞ.
Nãi c¸ch kh¸c, tæ hîp c¸c bit ®Þa chØ A0 A11 cña RAM ®Öm sÏ quyÕt
®Þnh to¹ ®é cô thÓ cña 1 ký tù trªn mµn h×nh.

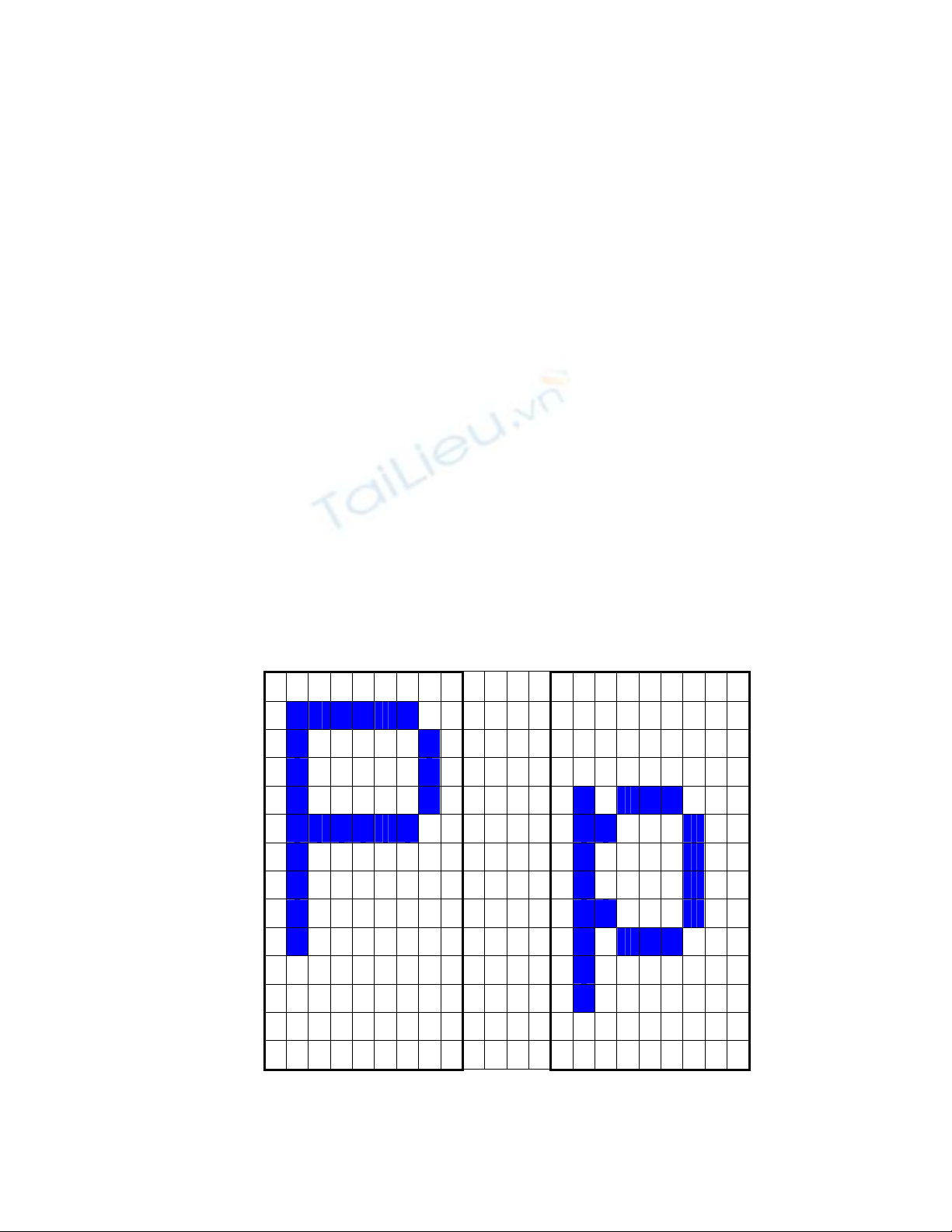

Trong thùc tÕ, ma trËn ®iÓm 9x14 cña bé ROM ph¸t ký tù cã
d¹ng nh- trªn h×nh VIII.3. C¸c dßng ®iÓm thõa ra ë bèn phÝa lµ ®Ó t¹o
ra gi·n c¸ch gi÷a c¸c ch÷ trong 1 hµng vµ gi·n c¸ch gi÷a c¸c hµng víi
nhau.
R3 R2 R1 R0
4
H×nh VIII.3 – Ma trËn ®iÓm 9x14 cho ch÷ P vµ p
Khi ROM ph¸t ký tù nhËn ®-îc tÝn hiÖu ®Þa chØ tõ RAM ®Öm th× ®ã
chÝnh lµ m· ASCII cña ký tù cÇn hiÓn thÞ vµ mét ma trËn ®iÓm t-¬ng
øng cña ký tù ®-îc chän ®Ó quýet ra mµn h×nh. ViÖc quýet c¸c dßng
®iÓm trong ma trËn ®iÓm lµ do c¸c tÝn hiÖu quýet dßng R0 R3 quyÕt
®Þnh.
Gisö néi dung cña bé ®Õm ký tù lóc nµy lµ 0. Ký tù ®Çu tiªn ë gãc
tr¸i mµn h×nh ®-îc chän ®Ó hiÓn thÞ. M· ASCII cña nã ®-îc ®-a ®Õn bé
nhí ROM ph¸t ký tù. Gi thiÕt lóc ®Çu bé ®Õm dßng quýet cã
R3R2R1R0 = 0000, ë ®Çu ra cña ROM ph¸t ký tù cã dßng ®iÓm ®Çu tiªn
(9 ®iÓm cho mét ký tù) ®-îc ®-a ra bé ghi dÞch, t¹i ®©y,
d÷ liÖu tõ d¹ng song song ®-îc chuyÓn thµnh nèi tiÕp råi ®-a ®Õn bé
khuyÕch ®¹i víi tèc ®é 16.257.000 ®iÓm/s ®Ó ®iÒu chÕ c-êng ®é cña tia
®iÖn tö ph¸t ra tõ cat«t ®Ìn h×nh.
Khi mét dßng quýet cho mét ký tù võa xong th× bé ®Õm ký tù tù ®éng
t¨ng thªm mét ®Ó ®-a ra dßng ®iÓm cña ký tù tiÕp theo cÇn hiÓn thÞ trªn
cïng mét hµng. C«ng viÖc cø tiÕp tôc nh- vËy cho ®Õn khi thao t¸c
xong víi 80 ký tù, lóc nµy tia ®iÖn tö bÞ l¸i ng-îc l¹i ®Ó b¾t ®Çu l¹i qu¸
tr×nh trªn ®èi víi dßng quýet tiÕp theo.
Khi ®· quýet xong ®-îc 14 dßng ®iÓm cho 80 ký tù (tøc lµ cho mét
hµng ký tù) th× bé ®Õm hµng ký tù ®-îc tù ®éng t¨ng thªm 1 vµ hµng
ký tù tiÕp theo l¹i ®-îc quýet nh- ®èi víi hµng ký tù tr-íc ®ã.
Qu¸ tr×nh sÏ tiÕp diÔn cho ®Õn khi thao t¸c xong víi hµng ký tù thø 25.
5
Lóc nµy tia ®iÖn tö bÞ l¸i ngùoc trë l¹i ®Ó cã thÓ b¾t ®Çu l¹i qu¸ tr×nh
lµm t-¬i mµn h×nh tõ ký tù ®Çu tiªn trªn gãc tr¸i cña hµng ký tù thø
nhÊt trªn mµn h×nh.
Qu¸ tr×nh lµm t-¬i mét trang mµn h×nh ph¶i ®-îc thùc hiÖn 30 60
lÇn/s ®Ó ta kh«ng ph¸t hiÖn ®-îc tÝnh kh«ng liªn tôc cña qu¸ tr×nh hiÓn
thÞ.
